Mixly

1. Mixly 编程软件介绍

Mixly 是一款图形化编程软件，旨在帮助初学者和学生通过直观的可视化界面快速学习编程。用户可以通过拖拽各类模块来构建控制电子设备的逻辑，如 LED 灯、传感器等。Mixly 特别适合教育用途，使学生能够在无代码的情况下轻松实现项目，提高了学习编程的乐趣和效率。

Mixly 支持多种硬件平台，包括 Arduino，让用户能够通过直观的拖拽方式创建复杂的逻辑，帮助他们理解编程的基础。

---

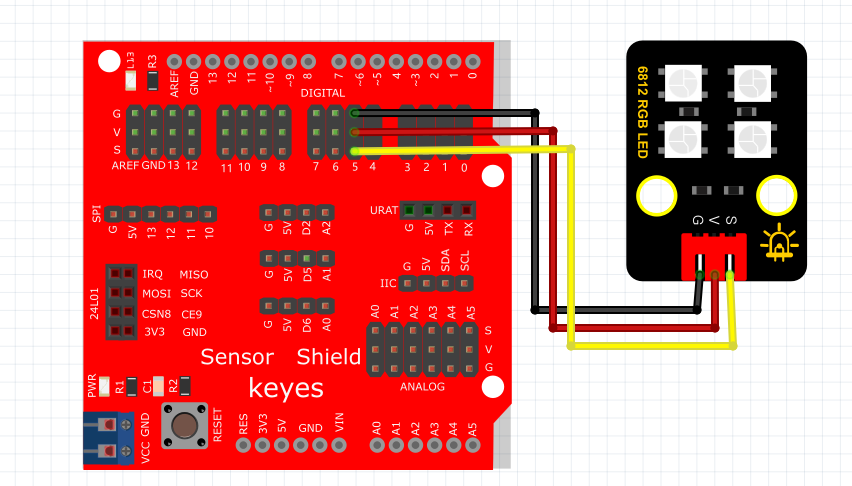

2. 连接图

连接图：

3. 测试代码

以下是通过 Mixly 创建全彩 LED 控制程序的步骤和配置信息：

3.1 导入库文件

• 下载资料：Mixly

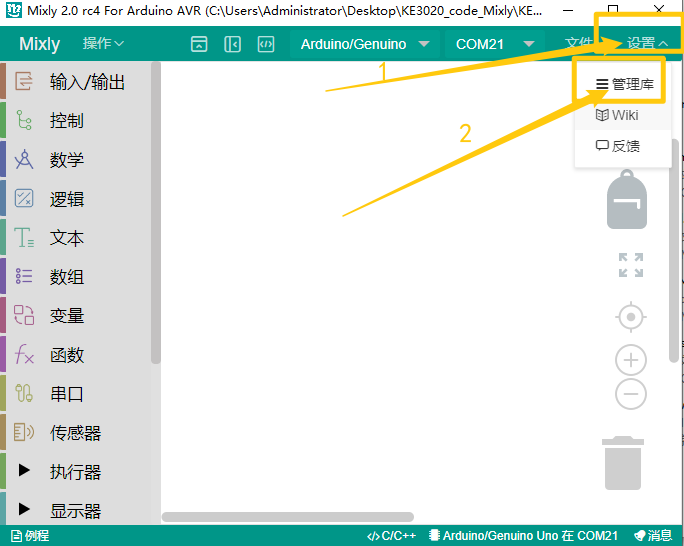

• 点击“设置”---->“管理库”

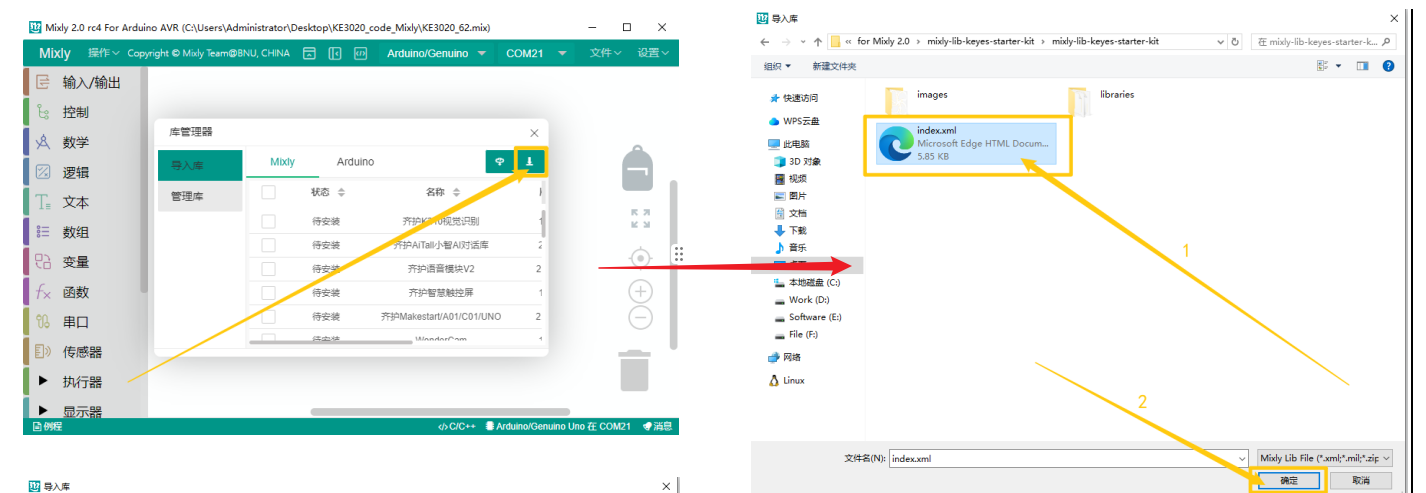

• 选择本地导入，选择下载资源的库文件，选择库文件中的“.xml”后缀的文件导入。



3.2 拖出控制模块

2. 在 Keyes_sensor 库里找到“显示模块”栏，然后拖入“控制全彩 LED”代码块，设置参数：

   • 管脚为 5

   • 灯号输入 1

   • R 为 255，其他的为 0

3. 再次在 Keyes_sensor 库里拖入“控制全彩 LED”代码块，设置参数：

   • 管脚为 5

   • 灯号输入 2

   • G 为 255，其他的为 0

4. 在 Keyes_sensor 库里拖入“控制全彩 LED”代码块，设置参数：

   • 管脚为 5

   • 灯号输入 3

   • B 为 255，其他的为 0

5. 最后，在 Keyes_sensor 库里拖入“控制全彩 LED”代码块，设置参数：

   • 管脚为 5

   • 灯号输入 4

   • RGB 都为 255

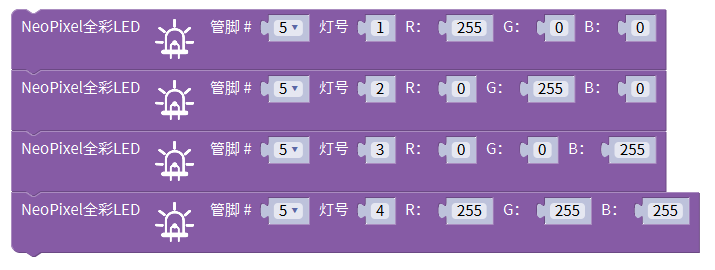

4. 生成的代码

通过上述步骤，生成的 Mixly 代码如下所示：

5. 测试结果

按照接线图进行连接并上传代码后，上电运行模块，4个 LED 将陆续显示不同的颜色：

1. 第一颗 LED 亮红色。

2. 第二颗 LED 亮绿色。

3. 第三颗 LED 亮蓝色。

4. 第四颗 LED 亮白色。

此项目通过 Mixly 平台的图形化编程方式，实现了对全彩 LED 的控制，展示了 Mixly 在创意电子项目中的实用性和灵活性，帮助学习者在实践中掌握编程和电子控制的基本知识。
