第22课 WiFi+网页 控制智能家居#
22.1 项目介绍#
大部分人都有手机，现在大部分物联网产品的控制端都是用手机，使用起来就很便捷，打开手机APP，点击一下就能启动各种设备。
本教程将为您详细介绍如何使用ESP32开发板实现WIFI网页控制智能家居系统，系统包括XHT11温湿度传感器、人体红外热释电传感器、MQ2气体传感器、水滴传感器继电器、黄色LED模块、130电机(风扇)模块、门舵机、窗户舵机和SK6812RGB灯模块 等传感器模块。
教程内容包括ESP32的WiFi配置、网页设置以及如何编写代码等实现远程监控和控制。您将学习如何将ESP32连接到WIFI网页服务器，并通过发布和订阅消息来读取温湿度、雨水量、可燃性气体是否溢出和人体检测等相关数据，并根据需要控制LED、风扇、门舵机、窗户舵机和SK6812RGB灯等状态。此外，无论您是物联网初学者还是有经验的开发者，本教程都将帮助您掌握ESP32基于WiFi网页的远程监测与控制系统开发，为您的项目增添智能的家居管理功能。
22.2 实验组件#
|
|
|
|
|---|---|---|---|
ESP32 Plus主板 *1 |
XHT11传感器 *1 |
黄色LED模块 *1 |
SK6812RGB灯模块 *1 |
|
|
|
|
人体红外热释传感器 *1 |
130电机模块 *1 |
180度舵机 *2 |
水滴传感器模块 *1 |
|
|
|
|
MQ2传感器 *1 |
风扇叶 *1 |
I2C LCD1602模块 * 1 |
USB线 *1 |
|
|
||
4P线 *3 |
3P线 *5 |
22.3 模块接线图#
⚠️ 特别注意：智能家居已经组装好了，这里不需要把所有的传感器/模块拆下来又重新组装和接线，这里再次提供接线图，是为了方便您编写代码！
传感器模块名称 |
传感器模块引脚 |
ESP32 Plus主板对应的接线 |
|---|---|---|
人体红外热释传感器模块 |
G/V/S |
G/V/io14 |
黄色LED模块 |
G/V/S |
G/V/io12 |
电机模块 |
GND/VCC/IN+/IN- |
G/V/io19/io18 |
控制门的舵机1 |
棕色线/红色线/橙色线 |
G/V/io13 |
控制窗的舵机2 |
棕色线/红色线/橙色线 |
G/V/io5 |

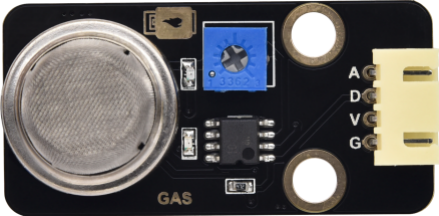

MQ-2气体传感器模块 |
GND/VCC/D |
G/V/io23 |
XHT11模块 |
G/V/S |
G/V/io17 |
SK6812RGB灯模块 |
G/V/S |
G/V/io26 |
LCD1602显示屏模块 |
GND/VCC/SDA/SCL |
GND/V/SDA/SCL |
水滴传感器模块 |
G/V/S |
G/V/io34 |

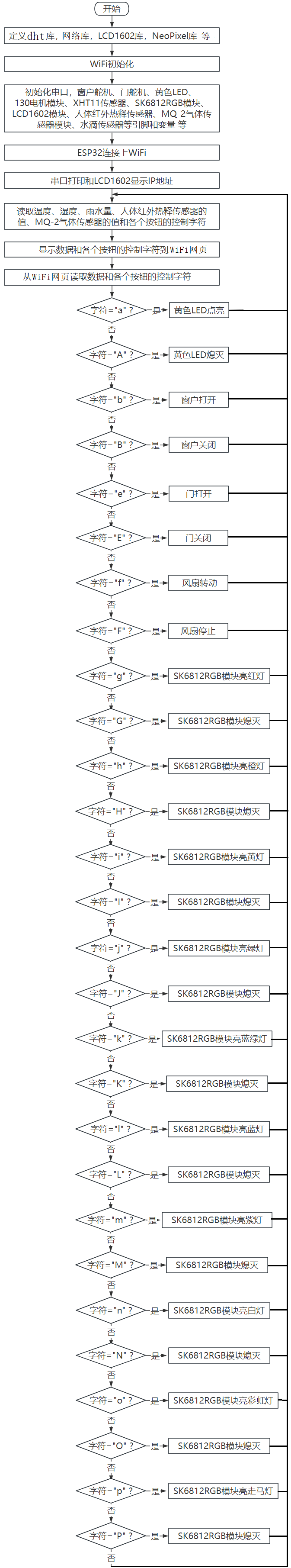

22.4 代码流程图#
22.5 WiFi网页控制智能家居的实验代码#
打开“Thonny”软件，点击“此电脑” → “D:” → “Python资料” → “Python_代码”。并鼠标左键双击 “Project22.2_wifi_control_smart_home.py”。
⚠️ 特别提醒： 打开代码文件后，需要修改ESP32开发板需要连接的WiFi名称与密码，您需要分别将 ChinaNet-2.4G-0DF0 和 ChinaNet@233 替换为您自己的 Wi-Fi 名称和 WiFi 密码。WiFi名称和WiFi密码修改后才能上传代码，否则你的ESP32开发板将无法连接网络。
SSID = "ChinaNet-2.4G-0DF0" # 替换为你的Wi-Fi名称
PASSWORD = "ChinaNet@233" # 替换为你的Wi-Fi密码
⚠️ 注意： 请确保代码中的WiFi名称和WiFi密码与连接到您的计算机、手机/平板电脑、ESP32开发板和路由器的网络相同，它们必须在同一局域网（WiFi）内。
⚠️ 注意：WiFi必须是2.4Ghz频率的，否则ESP32无法连接WiFi，不支持连接5GHz频段的WiFi。。
# 作者 : www.keyes-robot.com
from machine import Pin, ADC, PWM, I2C
from time import sleep_ms, ticks_ms
from i2c_lcd import I2cLcd
import network
import socket
import time
import json
from neopixel import NeoPixel
import dht
# WiFi配置, 目的是连接Wi-Fi
SSID = "ChinaNet-2.4G-0DF0" # 替换为你的Wi-Fi名称
PASSWORD = "ChinaNet@233" # 替换为你的Wi-Fi密码
# 定义传感器模块引脚
LED_PIN = 26
LED_COUNT = 4
WATER_PIN = 34
FAN_PIN1 = 19
FAN_PIN2 = 18
LED_Y_PIN = 12
GAS_PIN = 23
PYROELECTRIC_PIN = 14
DHT11_PIN = 17
SERVO_PIN1 = 5
SERVO_PIN2 = 13
# 初始化设备
led_y = Pin(LED_Y_PIN, Pin.OUT)
fan_pin1 = Pin(FAN_PIN1, Pin.OUT)
fan_pin2 = Pin(FAN_PIN2, Pin.OUT)
water_sensor = ADC(Pin(WATER_PIN))
water_sensor.atten(ADC.ATTN_11DB)
gas_sensor = Pin(GAS_PIN, Pin.IN)
pir_sensor = Pin(PYROELECTRIC_PIN, Pin.IN)
dht_sensor = dht.DHT11(Pin(DHT11_PIN))
# 调试版舵机控制类
class DebugServo:
def __init__(self, pin, name="Servo", open_duty=115, close_duty=25):
self.name = name
self.pin = pin
self.servo = PWM(Pin(pin))
self.servo.freq(50) # 必须为50Hz
self.open_duty = open_duty
self.close_duty = close_duty
self.current_duty = close_duty
self.is_open = False
# 测试PWM输出
print(f"=== {self.name} Initialization ===")
print(f"Pin: {pin}, Open: {open_duty}, Close: {close_duty}")
# 初始化为关闭位置
self.servo.duty(close_duty)
print(f"{self.name} initialized to CLOSE position (duty: {close_duty})")
sleep_ms(1000)
def open(self):
"""打开舵机"""
print(f"🎯 {self.name} OPENING to duty: {self.open_duty}")
try:
self.servo.duty(self.open_duty)
self.current_duty = self.open_duty
self.is_open = True
sleep_ms(800) # 给舵机足够时间移动
print(f"✅ {self.name} OPENED successfully")
return True
except Exception as e:
print(f"❌ {self.name} OPEN failed: {e}")
return False
def close(self):
"""关闭舵机"""
print(f"🎯 {self.name} CLOSING to duty: {self.close_duty}")
try:
self.servo.duty(self.close_duty)
self.current_duty = self.close_duty
self.is_open = False
sleep_ms(800) # 给舵机足够时间移动
print(f"✅ {self.name} CLOSED successfully")
return True
except Exception as e:
print(f"❌ {self.name} CLOSE failed: {e}")
return False
def get_status(self):
"""获取状态"""
return f"{self.name}: {'OPEN' if self.is_open else 'CLOSED'} (duty: {self.current_duty})"
# 初始化舵机 - 尝试不同的占空比值
print("=== INITIALIZING SERVOS ===")
servo1 = DebugServo(SERVO_PIN1, "Window Servo", open_duty=80, close_duty=25)
servo2 = DebugServo(SERVO_PIN2, "Door Servo", open_duty=115, close_duty=25)
# 测试舵机
print("=== TESTING SERVOS ===")
servo1.close()
servo2.close()
sleep_ms(1000)
# 初始化NeoPixel
strip = NeoPixel(Pin(LED_PIN), LED_COUNT)
# 初始化LCD
DEFAULT_I2C_ADDR = 0x27
i2c = I2C(scl=Pin(22), sda=Pin(21), freq=400000)
lcd = I2cLcd(i2c, DEFAULT_I2C_ADDR, 2, 16)
# 传感器数据变量
rainwater = 0
gas = 0
pir = 0
temperature = 0
humidity = 0
# 连接WiFi，获取IP地址
def connect_wifi():
wlan = network.WLAN(network.STA_IF)
wlan.active(True)
wlan.connect(SSID, PASSWORD)
print("Connecting to WiFi...", end="")
while not wlan.isconnected():
print(".", end="")
time.sleep(1)
print("\nConnected to WiFi")
print("WiFi NAME:", SSID)
print("IP:", wlan.ifconfig()[0])
return wlan.ifconfig()[0]
# 读取传感器的数据
def get_sensors_data():
global rainwater, gas, pir, temperature, humidity
try:
dht_sensor.measure()
temperature = dht_sensor.temperature()
humidity = dht_sensor.humidity()
except:
temperature = 0
humidity = 0
rainwater = water_sensor.read()
gas = gas_sensor.value()
pir = pir_sensor.value()
# SK6812RGB灯相关函数
def color_wipe(color, wait):
for i in range(LED_COUNT):
strip[i] = color
strip.write()
time.sleep_ms(wait)
def rainbow(wait):
for j in range(256):
for i in range(LED_COUNT):
strip[i] = wheel((i + j) & 255)
strip.write()
time.sleep_ms(wait)
def wheel(pos):
if pos < 85:
return (pos * 3, 255 - pos * 3, 0)
elif pos < 170:
pos -= 85
return (255 - pos * 3, 0, pos * 3)
else:
pos -= 170
return (0, pos * 3, 255 - pos * 3)
def theater_chase_rainbow(wait):
first_pixel_hue = 0
for a in range(30):
for b in range(3):
strip.fill((0, 0, 0))
for c in range(b, len(strip), 3):
hue = first_pixel_hue + c * 65536 // len(strip)
rgb = hsv_to_rgb(hue / 65536.0, 1.0, 1.0)
strip[c] = (int(rgb[0]), int(rgb[1]), int(rgb[2]))
strip.write()
time.sleep_ms(wait)
first_pixel_hue += 65536 // 90
def hsv_to_rgb(h, s, v):
if s == 0.0:
return (v * 255, v * 255, v * 255)
i = int(h * 6.0)
f = (h * 6.0) - i
p = v * (1.0 - s)
q = v * (1.0 - s * f)
t = v * (1.0 - s * (1.0 - f))
i = i % 6
if i == 0:
return (v * 255, t * 255, p * 255)
if i == 1:
return (q * 255, v * 255, p * 255)
if i == 2:
return (p * 255, v * 255, t * 255)
if i == 3:
return (p * 255, q * 255, v * 255)
if i == 4:
return (t * 255, p * 255, v * 255)
if i == 5:
return (v * 255, p * 255, q * 255)
# 发送HTML页面, 发送传感器数据, 处理控制请求
def handle_request(client, request):
get_sensors_data()
if "GET / " in request:
# 发送HTML页面
html = create_html_page()
client.send(html)
elif "GET /data" in request:
# 发送传感器数据
data = f"{rainwater},{gas},{pir},{temperature},{humidity}"
client.send(f"HTTP/1.1 200 OK\r\nContent-Type: text/plain\r\n\r\n{data}")
elif "GET /control" in request:
response = "OK"
# 处理控制请求 - 添加详细调试
if "?cmd=e" in request:
print("\n" + "="*50)
print("🚪 DOOR OPEN COMMAND RECEIVED")
servo2.open() # 开门
print(f"Door status: {servo2.get_status()}")
elif "?cmd=E" in request:
print("\n" + "="*50)
print("🚪 DOOR CLOSE COMMAND RECEIVED")
servo2.close() # 关门
print(f"Door status: {servo2.get_status()}")
elif "?cmd=a" in request:
led_y.on() # 点亮黄色LED
print("Yellow LED ON")
elif "?cmd=A" in request:
led_y.off() # 关闭黄色LED
print("Yellow LED OFF")
elif "?cmd=b" in request:
print("\n" + "="*50)
print("🪟 WINDOW OPEN COMMAND RECEIVED")
servo1.open() # 开窗
print(f"Window status: {servo1.get_status()}")
elif "?cmd=B" in request:
print("\n" + "="*50)
print("🪟 WINDOW CLOSE COMMAND RECEIVED")
servo1.close() # 关窗
print(f"Window status: {servo1.get_status()}")
elif "?cmd=f" in request:
fan_pin2.off()
fan_pin1.on() # 开启风扇
print("Fan ON")
elif "?cmd=F" in request:
fan_pin2.off()
fan_pin1.off() # 关闭风扇
print("Fan OFF")
# RGB LED控制
elif "?cmd=g" in request:
color_wipe((255, 0, 0), 50) # RGB亮红灯
print("Red on")
elif "?cmd=G" in request:
color_wipe((0, 0, 0), 50) # RGB熄灭
print("RGB off")
elif "?cmd=h" in request:
color_wipe((200, 100, 0), 50) # RGB亮橙灯
print("Orange on")
elif "?cmd=H" in request:
color_wipe((0, 0, 0), 50)
print("RGB off")
elif "?cmd=i" in request:
color_wipe((200, 200, 0), 50) # RGB亮黄灯
print("Yellow on")
elif "?cmd=I" in request:
color_wipe((0, 0, 0), 50)
print("RGB off")
elif "?cmd=j" in request:
color_wipe((0, 255, 0), 50) # RGB亮绿灯
print("Green on")
elif "?cmd=J" in request:
color_wipe((0, 0, 0), 50)
print("RGB off")
elif "?cmd=k" in request:
color_wipe((0, 100, 255), 50) # RGB亮蓝绿灯
print("Green-blue on")
elif "?cmd=K" in request:
color_wipe((0, 0, 0), 50)
print("RGB off")
elif "?cmd=l" in request:
color_wipe((0, 0, 255), 50) # RGB亮蓝灯
print("Blue on")
elif "?cmd=L" in request:
color_wipe((0, 0, 0), 50)
print("RGB off")
elif "?cmd=m" in request:
color_wipe((100, 0, 255), 50) # RGB亮紫灯
print("Purple on")
elif "?cmd=M" in request:
color_wipe((0, 0, 0), 50)
print("RGB off")
elif "?cmd=n" in request:
color_wipe((255, 255, 255), 50) # RGB亮白灯
print("White on")
elif "?cmd=N" in request:
color_wipe((0, 0, 0), 50)
print("RGB off")
elif "?cmd=o" in request:
rainbow(10) # RGB亮彩虹灯
print("Rainbow on")
elif "?cmd=O" in request:
color_wipe((0, 0, 0), 50)
print("RGB off")
elif "?cmd=p" in request:
theater_chase_rainbow(50) # RGB实现跑灯效果
print("Chase on")
elif "?cmd=P" in request:
color_wipe((0, 0, 0), 50)
print("RGB off")
client.send("HTTP/1.1 200 OK\r\n\r\nOK")
# 网页页面

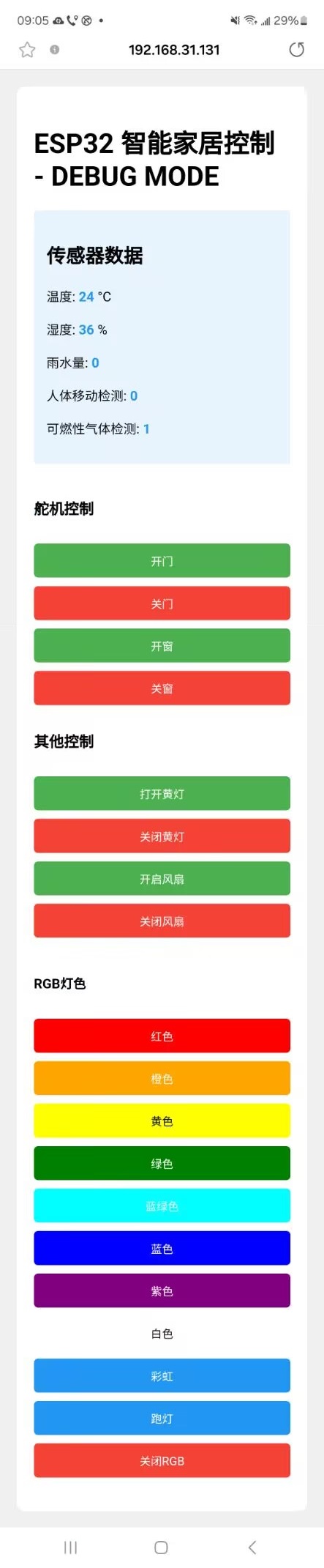

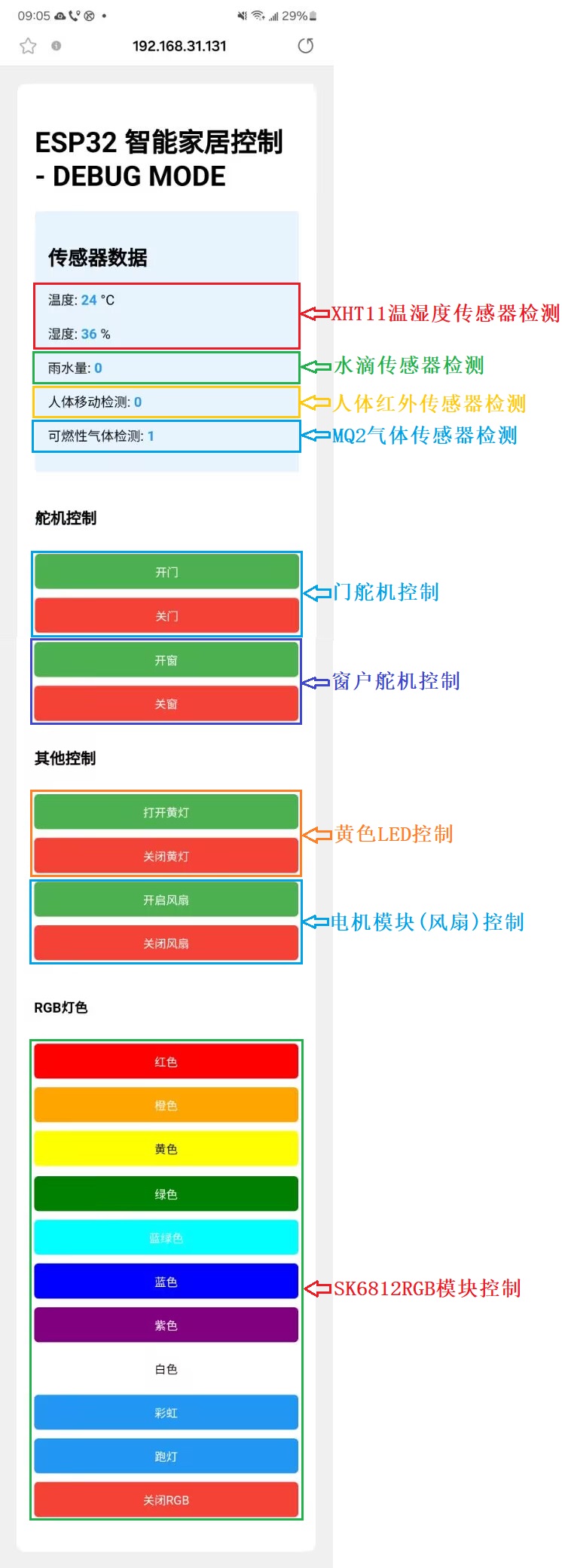

def create_html_page():
html = """HTTP/1.1 200 OK\r\nContent-Type: text/html\r\n\r\n
<!DOCTYPE html>
<html>
<head>
<title>ESP32 Smart Home</title>
<meta charset="UTF-8">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<style>
body { font-family: Arial; margin: 20px; background: #f0f0f0; }
.container { max-width: 800px; margin: 0 auto; background: white; padding: 20px; border-radius: 10px; }
.sensor-data { background: #e8f4fd; padding: 15px; border-radius: 5px; margin: 10px 0; }
.control-panel { display: grid; grid-template-columns: repeat(auto-fit, minmax(150px, 1fr)); gap: 10px; margin: 20px 0; }
.btn { padding: 10px; border: none; border-radius: 5px; cursor: pointer; font-size: 14px; }
.btn-on { background: #4CAF50; color: white; }
.btn-off { background: #f44336; color: white; }
.btn-special { background: #2196F3; color: white; }
.data-value { font-weight: bold; color: #2196F3; }
</style>
<script>
function updateData() {
fetch('/data')
.then(response => response.text())
.then(data => {
const values = data.split(',');
document.getElementById('rainwater').textContent = values[0];
document.getElementById('gas').textContent = values[1];
document.getElementById('pir').textContent = values[2];
document.getElementById('temp').textContent = values[3];
document.getElementById('humi').textContent = values[4];
});
}
function sendCommand(cmd) {
console.log('Sending command:', cmd);
fetch('/control?cmd=' + cmd)
.then(response => {
console.log('Command', cmd, 'sent successfully');
})
.catch(err => {
console.error('Command error:', err);
});
}
setInterval(updateData, 2000);
window.onload = updateData;
</script>
</head>
<body>
<div class="container">
<h1>ESP32 智能家居控制 - DEBUG MODE</h1>
<div class="sensor-data">
<h2>传感器数据</h2>
<p>温度: <span id="temp" class="data-value">0</span> °C</p>
<p>湿度: <span id="humi" class="data-value">0</span> %</p>
<p>雨水量: <span id="rainwater" class="data-value">0</span></p>
<p>人体移动检测: <span id="pir" class="data-value">0</span></p>
<p>可燃性气体检测: <span id="gas" class="data-value">0</span></p>
</div>
<div class="control-panel">
<h3>舵机控制</h3>
<button class="btn btn-on" onclick="sendCommand('e')">开门</button>
<button class="btn btn-off" onclick="sendCommand('E')">关门</button>
<button class="btn btn-on" onclick="sendCommand('b')">开窗</button>
<button class="btn btn-off" onclick="sendCommand('B')">关窗</button>
<h3>其他控制</h3>
<button class="btn btn-on" onclick="sendCommand('a')">打开黄灯</button>
<button class="btn btn-off" onclick="sendCommand('A')">关闭黄灯</button>
<button class="btn btn-on" onclick="sendCommand('f')">开启风扇</button>
<button class="btn btn-off" onclick="sendCommand('F')">关闭风扇</button>
</div>
<div class="control-panel">
<h4>RGB灯色</h4>
<button class="btn" style="background:red;color:white" onclick="sendCommand('g')">红色</button>
<button class="btn" style="background:orange;color:white" onclick="sendCommand('h')">橙色</button>
<button class="btn" style="background:yellow;color:black" onclick="sendCommand('i')">黄色</button>
<button class="btn" style="background:green;color:white" onclick="sendCommand('j')">绿色</button>
<button class="btn" style="background:cyan;color:white" onclick="sendCommand('k')">蓝绿色</button>
<button class="btn" style="background:blue;color:white" onclick="sendCommand('l')">蓝色</button>
<button class="btn" style="background:purple;color:white" onclick="sendCommand('m')">紫色</button>
<button class="btn" style="background:white;color:black" onclick="sendCommand('n')">白色</button>
<button class="btn btn-special" onclick="sendCommand('o')">彩虹</button>
<button class="btn btn-special" onclick="sendCommand('p')">跑灯</button>
<button class="btn btn-off" onclick="sendCommand('G')">关闭RGB</button>
</div>
</div>
</body>
</html>
"""
return html
def main():
ip = connect_wifi()
# 在LCD显示IP
lcd.move_to(0, 0)
lcd.putstr('IP:')
lcd.move_to(0, 1)
lcd.putstr(ip)
# 创建socket服务器
addr = socket.getaddrinfo('0.0.0.0', 80)[0][-1]
server = socket.socket()
server.setsockopt(socket.SOL_SOCKET, socket.SO_REUSEADDR, 1)
server.bind(addr)
server.listen(5)
print("Server listening on", ip)
print("Ready for commands...")
while True:
try:
client, addr = server.accept()
print(f"\n📱 Client connected from {addr}")
request = client.recv(1024).decode()
print(f"📨 Request: {request.split()[0]} {request.split()[1]}")
handle_request(client, request)
client.close()
except Exception as e:
print(f"❌ Server error: {e}")
try:
client.close()
except:
pass
time.sleep(1)
if __name__ == "__main__":
main()
22.6 实验结果#
⚠️ 注意：手机/平板需要和智能家居连接同一个WiFi，或者手机/平板打开热点，智能家居连接手机/平板的热点，且示例代码中的WiFi名称与WiFi密码和手机/平板、智能家居是同一个WiFi名称与密码。
⚠️ 注意：WiFi必须是2.4Ghz频率的，否则ESP32无法连接WiFi，不支持连接5GHz频段的WiFi。。
⚠️ 特别注意： 手机或平板一定要与ESP32开发板连接的是同一个WiFi，否则将无法进入控制页面。还有就是ESP32开发板在使用WiFi功能时功耗很大，需要外接DC电源(电源电压必须充足，最好使用新电池)才能满足它的工作电力需求，如果达不到它的工作电力需求，ESP32板将会一直复位导致代码无法正常运行。
按照接线图接好线，将 ESP32 主控板通过Micro USB数据线与计算机相连供电，外接电源供电，然后单击按钮
，示例代码开始执行。

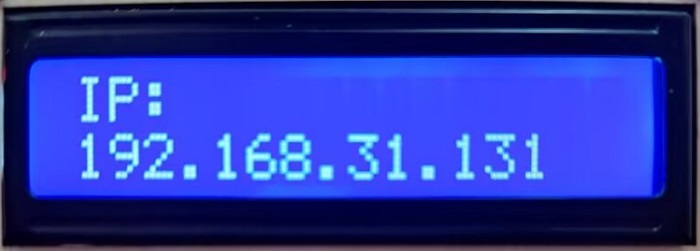

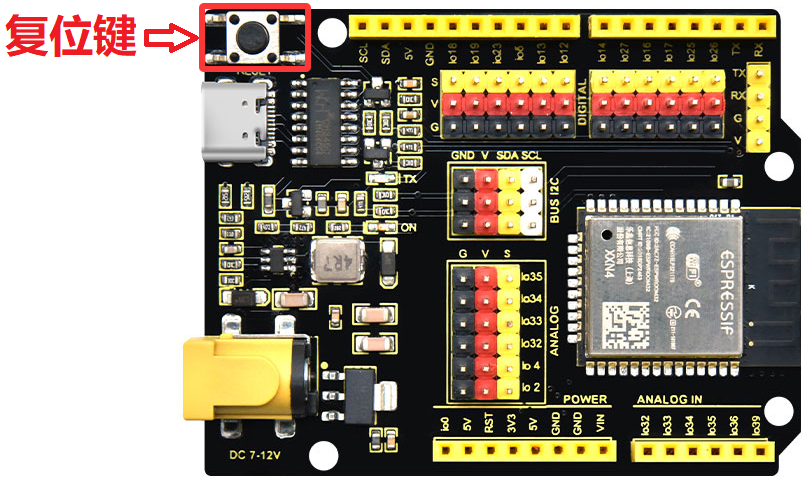

示例代码开始执行之后，你会看到的现象是：Shell窗口中会打印如下相关信息。同时，如果成功连接上WiFi，Shell窗口中还会打印WiFi名称和分配到的IP地址（假如Shell窗口中没有打印出分配到的IP地址，可以按下ESP32主控板上的复位键重启，重新连接WiFi），同时LCD1602显示对应的IP地址。不同的网络（WiFi），IP地址不一样。

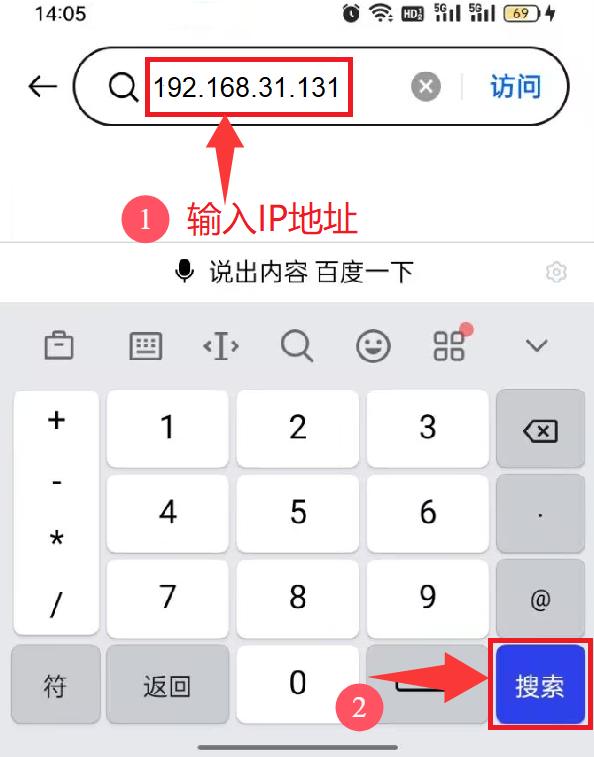

然后，您可以在手机端/平板端的浏览器中输入串口监视器打印的 ESP32 IP地址 或 LCD显示屏显示的 ESP32 IP地址，使用浏览器打开ESP32的IP地址，并访问网页。在本例中，您可以在浏览器中输入你自己的ESP32 IP地址(这里是以192.168.31.131为例，而你需要将IP地址：192.168.31.131 修改成你自己的 ESP32 IP地址)，在浏览器中打开ESP32的IP地址来查看传感器（XHT11温湿度传感器、人体红外热释电传感器、MQ2气体传感器、水滴传感器继电器）检测的数据、舵机控制（门舵机、窗户舵机）和黄色LED模块控制网页。
进入对应WiFi网页之后，可以看到网页中显示 “传感器数据”、“舵机控制”、“其他控制”、“RGB灯色” 等相关设备。

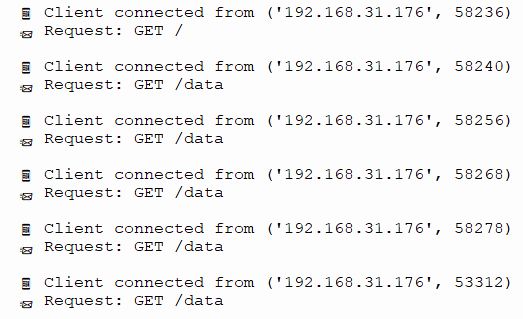

同时，Shell窗口中会打印如下相关信息。
接下来，我们可以通过手机/平板等设备的WiFi网页来操作 “ESP32智能家居控制” 网页中的相关设备。
⚠️ 特别提醒： 如果未接外接DC电源(或者外接电源电压不足)时，会出现如下现象，USB串口流失，退出程序。这时候需要重新更换新电池，外接电源，重新单击按钮，使示例代码重新运行。
⚠️ 特别注意： 一定要外接电源，外接DC电源 (电源电压必须充足，最好使用新电池) 才能满足ESP32主控板，2个舵机和风扇模块的工作电力需求，如果达不到它们的工作电力需求，ESP32板将会一直复位导致代码无法正常运行；同时，手机/平板的APP 上的WiFi会断开。

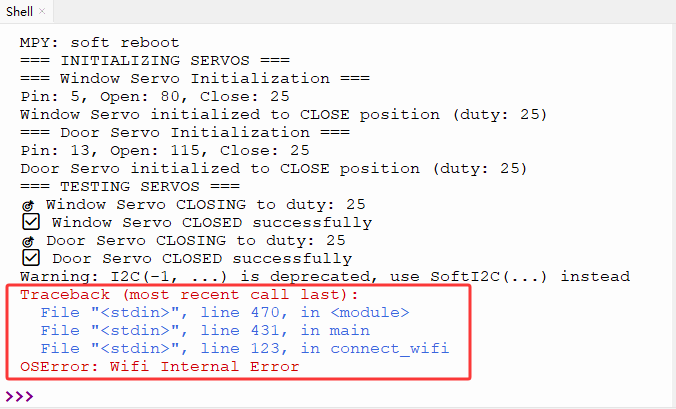

⚠️ 特别提醒： 如果单击按钮，Shell窗口中打印WiFi连接不成功等报错信息时 (如下图所示)，请按一下ESP32主控板上的复位键重启，重新连接WiFi，并且确保示例代码中的WiFi名称与WiFi密码和手机/平板、智能家居是同一个WiFi名称与密码，然后再次单击按钮 运行示例代码。
单击
“停止/启动后端进程”退出程序。
