3. KEYES ESP32 PLUS开发板介绍#

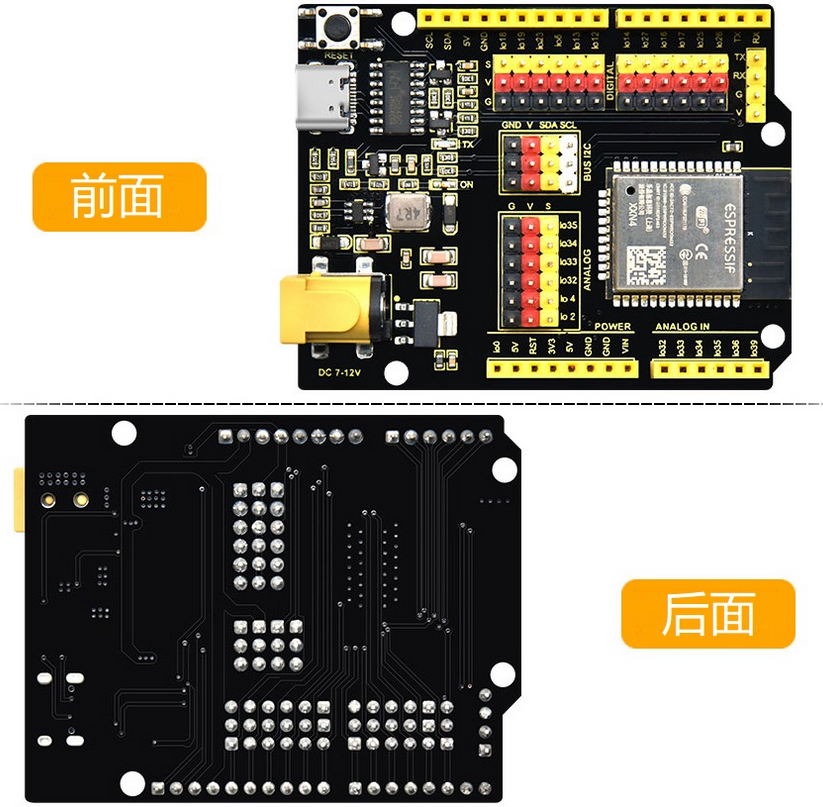

3.1. 简介：
这是一款基于ESP32开发板，集成了ESP32-WOROOM-32模组，是一款通用型的WIFI加蓝牙开发板，引脚兼容Arduino。有丰富的外设，包括霍尔传感器，高速SDIO/SPI、UART、I2S和I2C等，并且可以搭载freeRTOS操作系统，非常适用于物联网、智能家居方案。
3.2. 参数：
输出电压 |
3.3V-5V |
|---|---|
输出电流 |
MAX：1.2A |
最大功率 |
最大输出10W |
工作温度范围 |
-10~50摄氏度 |
尺寸 |
695414.5mm |
重量 |
25.5g |
环保属性 |
ROHS |

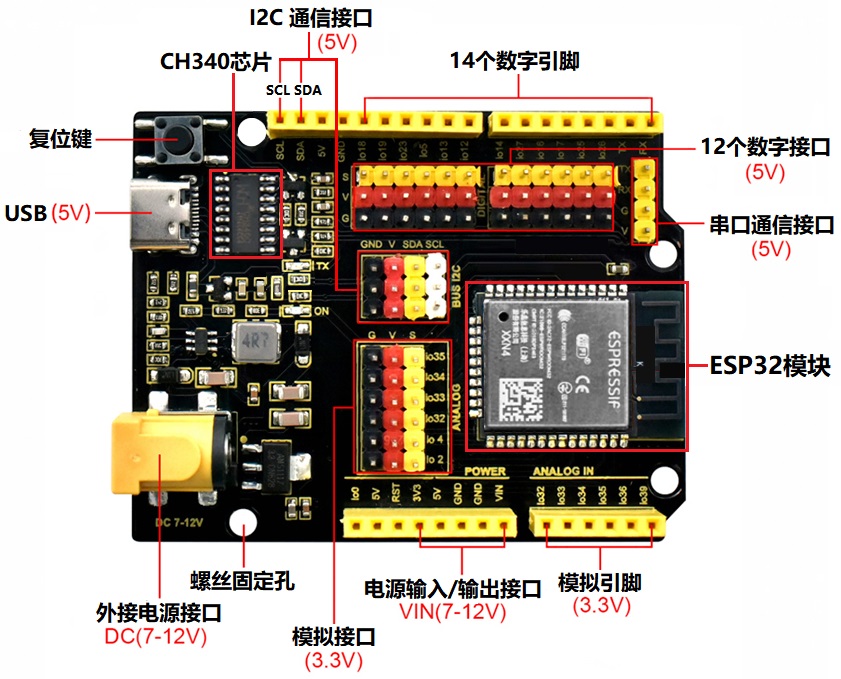

3.3. 接口图：
引脚功能简介
引脚 |
输入 |
输出 |
说明 |
|---|---|---|---|
0 |
pulled up |
OK |
开机时输出 PWM 信号，必须为 LOW 才能进入烧录模式 |
1 |
TX pin |
OK |
开机调试输出 |
2 |
OK |
OK |
连接到板载 LED，必须悬空或处于低电平才能进入烧录模式 |
3 |
OK |
RX pin |
开机时高 |
4 |
OK |
OK |
|
5 |
OK |
OK |
在启动时输出 PWM 信号，捆扎引脚 |
6 |
x |
x |
连接到集成 SPI 闪存 |
7 |
x |
x |
连接到集成 SPI 闪存 |
8 |
x |
x |
连接到集成 SPI 闪存 |
9 |
x |
x |
连接到集成 SPI 闪存 |
10 |
x |
x |
连接到集成 SPI 闪存 |
11 |
x |
x |
连接到集成 SPI 闪存 |
12 |
OK |
OK |
如果拉高，则启动失败，捆扎针 |
13 |
OK |
OK |
|
14 |
OK |
OK |
开机输出PWM信号 |
15 |
OK |
OK |
在启动时输出 PWM 信号，捆扎引脚 |
16 |
OK |
OK |
|
17 |
OK |
OK |
|
18 |
OK |
OK |
|
19 |
OK |
OK |
|
21 |
OK |
OK |
|
22 |
OK |
OK |
|
23 |
OK |
OK |
|
25 |
OK |
OK |
|
26 |
OK |
OK |
|
27 |
OK |
OK |
|
32 |
OK |
OK |
|
33 |
OK |
OK |
|
34 |
OK |
x |
|
35 |
OK |
x |
|
36 |
OK |
x |
|
39 |
OK |
x |
