第9课 LCD1602显示#

9.1 项目介绍#

现代社会人类每天面对最多的就是屏幕了吧，电脑、手机和各类电子产品。屏幕是人与电子设备最好的交互方式之一，直观明了。

Keyes I2C 1602 LCD模块是可以显示2行，每行16个字符的液晶显示器模块。液晶显示器显示蓝底白字，自带I2C通信模块，使用时只需连接单片机I2C通信接口，大大节约了单片机资源。最初的1602 LCD需要7个IO端口来启动和运行，而Keyes I2C 1602 LCD模块内置Arduino IIC/I2C接口，节省了5个IO端口。和Arduino液晶库文件兼容，用起来很简单。

LCD非常适合打印数据和显示数字。可以显示32个字符(16x2)。在Keyes I2C 1602 LCD模块的背面有一个蓝色的电位器，可以转动电位器来调整对比度。连接时请注意，LCD的GND和VCC不能接反，否则会损坏LCD。

9.2 模块相关资料#

工作电压：	DC5V	I2C地址：	0x27	控制接口：	I2C
工作电流：	130mA	工作环境温度：	0°C ~ 45°C（推荐）	驱动芯片：	PCF8574T

GND：一个接地的引脚	VCC：一个连接到+5V电源的引脚	SDA：一个连接到SDA（或A4）的引脚，用于IIC通信
SCL：一个连接到SCL（或A5）的引脚，用于IIC通信	背光（蓝底白字）	可调对比度

9.3 实验组件#


ESP32 Plus主板 *1	I2C LCD1602模块 *1	4P线 *1	USB线 *1

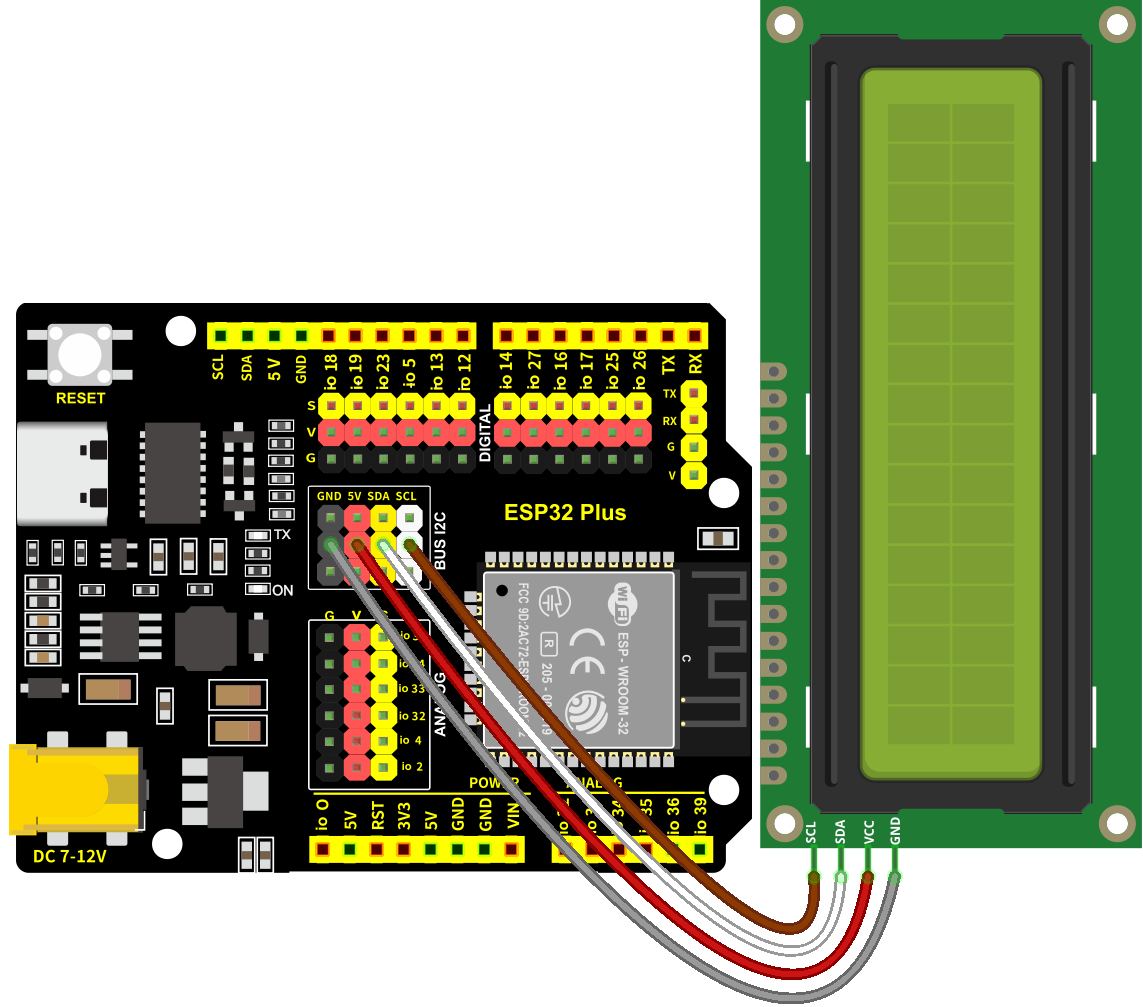

9.4 模块接线图#

I2C 1602 LCD模块的控制引脚：

I2C 1602 LCD模块（SDA引脚）	SDA
I2C 1602 LCD模块（SCL引脚）	SCL

⚠️ 特别注意：智能家居已经组装好了，这里不需要把I2C 1602 LCD模块拆下来又重新组装和接线，这里再次提供接线图，是为了方便您编写代码！

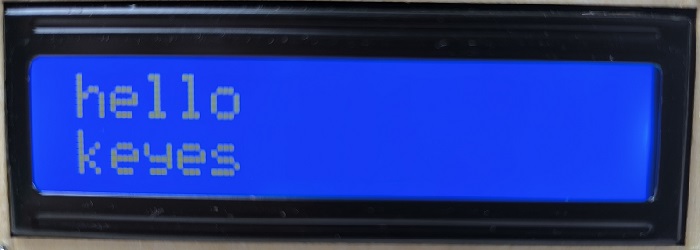

9.5 屏幕显示字符串的实验代码#

打开“Thonny”软件，点击“此电脑” → “D:” → “Python资料” → “Python_代码”。然后鼠标左键双击“Project_09_lcd1602.py”。

# 作者 : www.keyes-robot.com

from time import sleep_ms, ticks_ms
from machine import I2C, Pin
from i2c_lcd import I2cLcd

DEFAULT_I2C_ADDR = 0x27

i2c = I2C(scl=Pin(22), sda=Pin(21), freq=400000)
lcd = I2cLcd(i2c, DEFAULT_I2C_ADDR, 2, 16)

lcd.move_to(1, 0)
lcd.putstr('Hello')
lcd.move_to(1, 1)
lcd.putstr('keyes')
