第8课 风扇#

8.1 项目介绍#

130电机控制模块采用HR1124S电机控制芯片。HR1124S是应用于直流电机方案的单通道H桥驱动器芯片。HR1124S的H桥驱动部分采用低导通电阻的PMOS和NMOS功率管。低导通电阻保证芯片低的功率损耗,使得芯片安全工作更长时间。此外HR1124S拥有低待机电流,低静态工作电流,这些性能使HR1124S易用于玩具方案。

该模块兼容各种单片机控制板,如arduino系列单片机。模块上自带的防反插红色端子间距为2.54mm,实验中,我们可通过输出到两个信号端IN+和IN-的电压方向来控制电机的转动方向,使用PWM输出控制风扇的转速,让电机转动起来。

8.2. 模块相关资料#

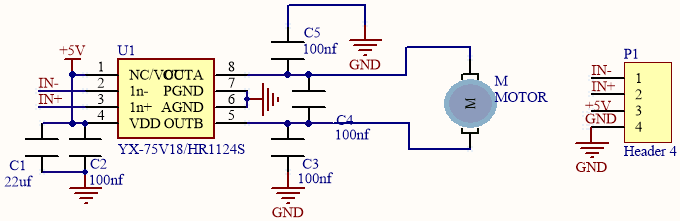

(1)元件知识:

130电机控制模块采用HR1124S电机控制芯片。HR1124S是应用于直流电机方案的单通道H桥驱动器芯片。HR1124S的H桥驱动部分采用低导通电阻的PMOS和NMOS功率管。低导通电阻保证芯片低的功率损耗,使得芯片安全工作更长时间。此外HR1124S拥有低待机电流,低静态工作电流,这些性能使HR1124S易用于玩具方案。

该模块兼容各种单片机控制板,如arduino系列单片机。模块上自带的防反插红色端子间距为2.54mm,实验中,我们可通过输出到两个信号端IN+和IN-的电压方向来控制电机的转动方向,使用PWM输出控制风扇的转速,让电机转动起来。

工作电压:

3.3-5V(DC)

最大电流:

200mA (DC5V)

最大功率:

1W

控制接口:

双数字口(数字输入)

工作温度:

-10°C ~+50°C

环保属性:

ROHS

(2)控制方法

需要两个引脚控制风扇的电机,一引脚为IN+,二引脚为IN-。PWM值范围是0~255,当两个引脚的PWM输出一定差值时,风扇就能转动。

IN+ - INB- = -45

顺时针转动

IN± IN- ;= 45

逆时针转动

IN+ == 0 , IN- == 0

停止

8.3 实验组件#

ESP32 Plus主板 *1

按键 *2

130电机模块 *1

风扇叶 *1

4p线 *1

3P线 *2

USB线 *1

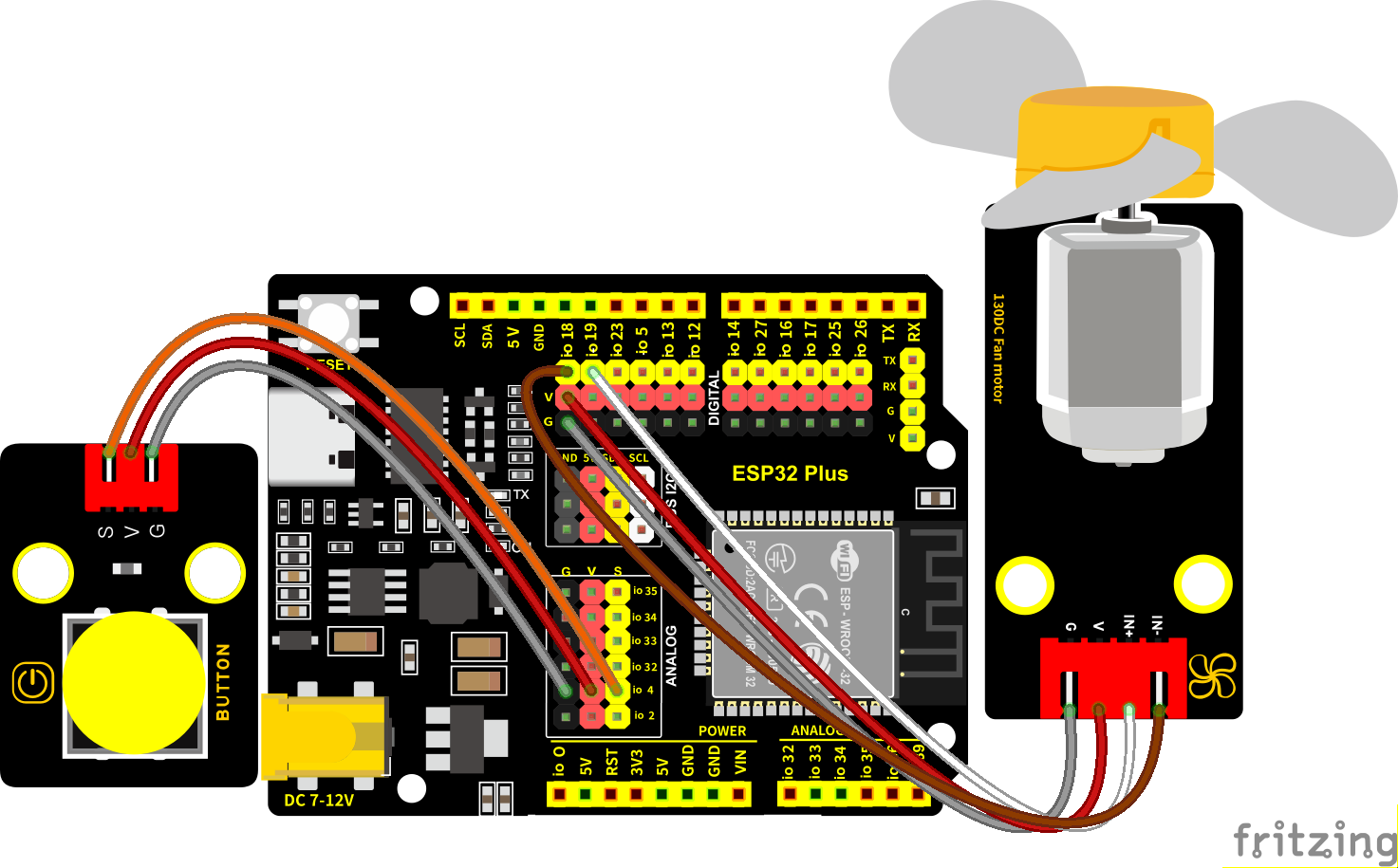

8.4 模块接线图#

木板房子⑦处(左侧)按键1和130电机模块的控制引脚:

木板房子⑦处(左侧)按键1(S引脚)

io4

电机模块的IN+引脚

io19

电机模块的IN-引脚

io18

⚠️ 特别注意:智能家居已经组装好了,这里不需要把按键模块和130电机模块拆下来又重新组装和接线,这里再次提供接线图,是为了方便您编写代码!

8.5 控制风扇转动的实验代码1#

打开“Thonny”软件,点击“此电脑” → “D:” → “MicroPython资料” → “MicroPython_代码”。并鼠标左键双击“Project_08.1_fan.py”。

# 作者 : www.keyes-robot.com

from machine import Pin,PWM
import time
#电机的两个引脚
INA =PWM(Pin(19,Pin.OUT),10000,0)#INA对应于IN+
INB =PWM(Pin(18,Pin.OUT),10000,2)#INB对应于IN-

try:
    while True:
        #逆时针方向2秒
        INA.duty(0) #占空比范围为0-1023
        INB.duty(700)
        time.sleep(2)
        #停止1秒
        INA.duty(0)
        INB.duty(0)
        time.sleep(1)
        #顺时针旋转2秒
        INA.duty(700)
        INB.duty(0)
        time.sleep(2)
        #停止1秒
        INA.duty(0)
        INB.duty(0)
        time.sleep(1)
except:
    INA.duty(0)
    INB.duty(0)
    INA.deinit()
    INB.deinit()

8.6 实验结果1#

按照接线图接好线,将 ESP32 主控板通过Micro USB数据线与计算机相连供电,外接电源供电,然后单击按钮,示例代码开始执行。

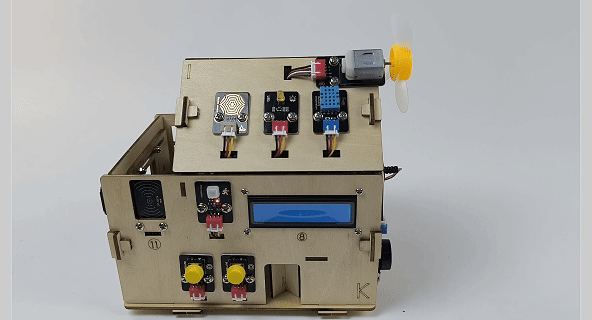

示例代码开始执行之后,你会看到的现象是:电机模块上的风扇顺时针和逆时针的转动。


单击“停止/启动后端进程”退出程序。

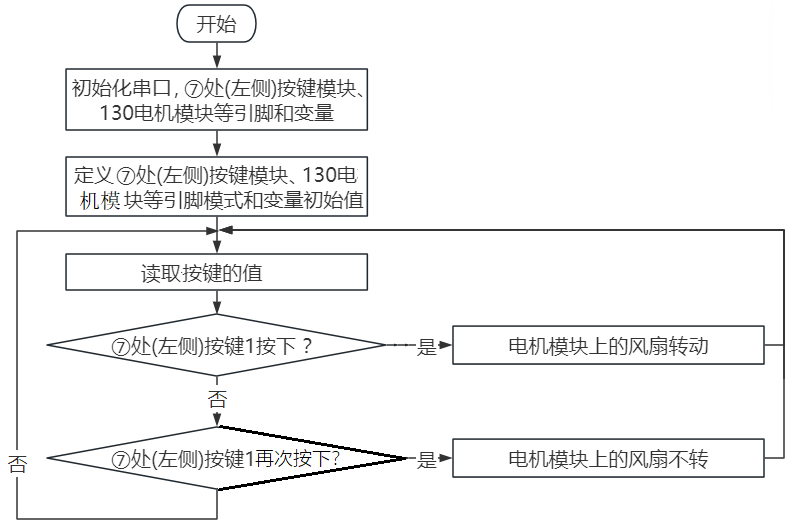

8.7 代码流程图#

8.8 按钮开关风扇的实验代码2#

一台简易的风扇,通过按键1开关风扇。

打开“Thonny”软件,点击“此电脑” → “D:” → “MicroPython资料” → “MicroPython_代码”。并鼠标左键双击“Project_08.2_button_fan.py”。

# 作者 : www.keyes-robot.com

from machine import Pin,PWM
import time
#电机的两个引脚
INA =PWM(Pin(19,Pin.OUT),10000,0)##INA对应于IN+
INB =PWM(Pin(18,Pin.OUT),10000,2)#INB对应于IN-
button1 = Pin(4, Pin.IN, Pin.PULL_UP)
count = 0

try:
    while True:
        btnVal1 = button1.value()  # 读取按钮1的值
        if(btnVal1 == 0):
            time.sleep(0.01)
            while(btnVal1 == 0):
                btnVal1 = button1.value()
                if(btnVal1 == 1):
                    count = count + 1
                    print(count)
        val = count % 2
        if(val == 1):
            INA.duty(0) #占空比范围为0-1023
            INB.duty(700)
        else:
            INA.duty(0)
            INB.duty(0)
except:
    INA.duty(0)
    INB.duty(0)
    INA.deinit()
    INB.deinit()

8.9 实验结果2#

按照接线图接好线,将 ESP32 主控板通过Micro USB数据线与计算机相连供电,外接电源供电,然后单击按钮,示例代码开始执行。

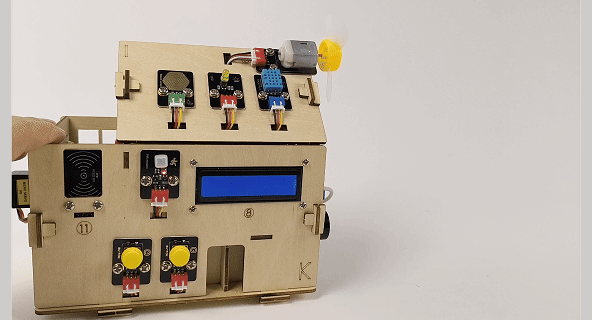

示例代码开始执行之后,你会看到的现象是:先点击一下木板房子⑦处(左侧)按键1,风扇开始转动,再按一下木板房子⑦处(左侧)按键1,风扇停止。

单击“停止/启动后端进程”退出程序。
