第1课 LED闪烁#

1.1 项目介绍#

前面我们已经组装好了智能家居。接下来的项目我们就要由简单到复杂，一步一步探索Arduino的世界了。首先我们要来完成经典的“Arduino点亮LED”，也就是Blink项目。Blink对于学习Arduino的爱好者而言，是最基础的项目，也是新手必须经历的一个练习。

LED，即发光二极管的简称。由含镓（Ga）、砷（As）、磷（P）、氮（N）等的化合物制成。当电子与空穴复合时能辐射出可见光，因而可以用来制成发光二极管。在电路及仪器中作为指示灯，或者组成文字或数字显示。砷化镓二极管发红光，磷化镓二极管发绿光，碳化硅二极管发黄光，氮化镓二极管发蓝光。因化学性质又分有机发光二极管OLED和无机发光二极管LED。

为了实验的方便，我们将LED发光二极管做成了一个LED模块，在这个项目中，我们用一个最基本的测试代码来控制LED，亮一秒钟，灭一秒钟，来实现闪烁的效果。你可以改变代码中LED灯亮灭的时间，实现不同的闪烁效果。LED模块信号端S为高电平时LED亮起，S为低电平时LED熄灭。

1.2 模块相关资料#

工作电压:	DC 3.3-5V
工作电流：	20mA
最大功率：	0.1W
控制接口:	数字口（数字输入）
工作温度：	-10°C ~ +50°C
LED显示颜色：	黄色

1.3 实验组件#


ESP32 Plus主板 *1	黄色LED模块 *1	3P线 *1	USB线 *1

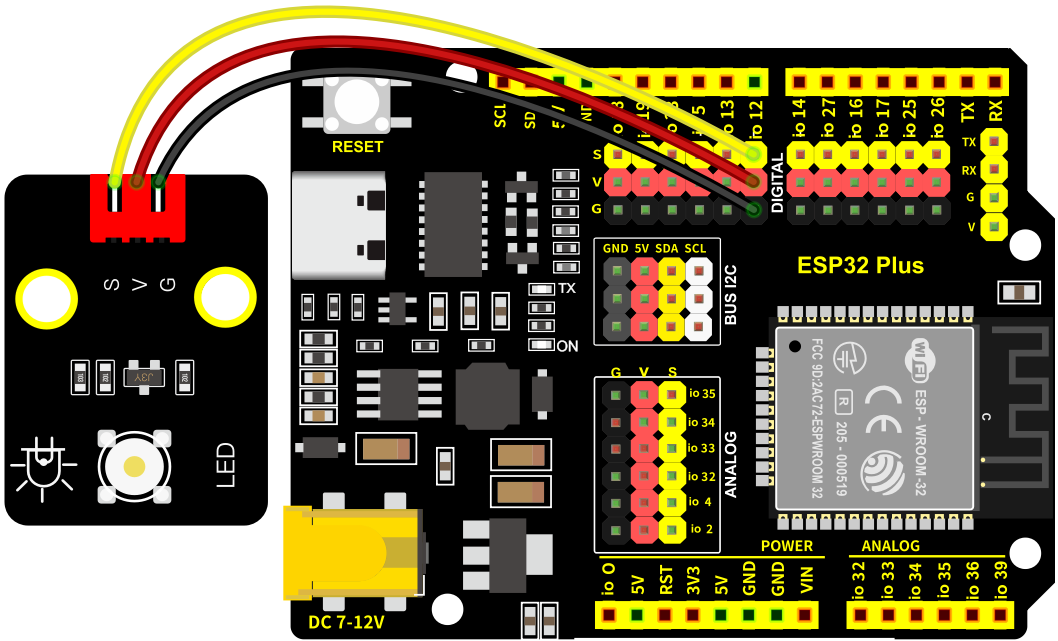

1.4 模块接线图#

黄色LED灯的控制引脚：

黄色LED灯（S引脚）io12

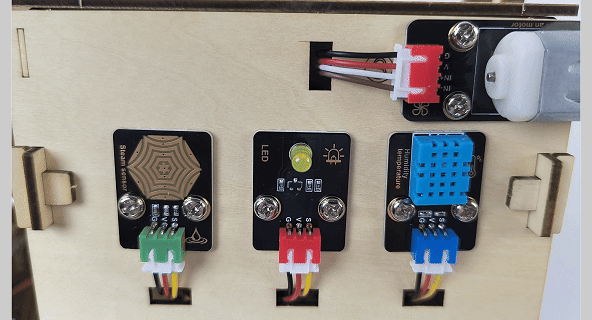

⚠️ 特别注意：智能家居已经组装好了，这里不需要把LED模块拆下来又重新组装和接线，这里再次提供接线图，是为了方便您编写代码！

1.5 实验代码#

打开“Thonny”软件，点击“此电脑” → “D:” → “MicroPython资料” → “MicroPython_代码”。并鼠标左键双击“Project_01_led.py”。

# 作者 : www.keyes-robot.com

from machine import Pin
import time

led = Pin(12, Pin.OUT)# 构建一个LED对象，将外部LED灯连接到引脚12，并将引脚12设置为输出模式
while True:
    led.value(1)# 点亮LED
    time.sleep(1)# 延时1秒
    led.value(0)# 熄灭LED
    time.sleep(1)# 延时1秒
