项目三十七 3231时钟模块

1.实验说明

这个模块主要用到高精度时钟芯片DS3231。它是低成本、高精度I2C实时时钟(RTC)，具有集成的温补晶振(TCXO)和晶体。该器件包含电池输入端，断开主电源时仍可保持精确的计时。集成晶振提高了器件的长期精确度，并减少了生产线的元件数量。DS3231提供商用级和工业级温度范围，采用16引脚300mil的SO封装。

实验中，利用keyes brick时钟模块获取系统时间，将测试结果在串口监视器上显示出来。

2.实验器材

• keyes brick 3231时钟模块*1

• keyes UNO R3开发板*1

• 传感器扩展板*1

• 4P双头XH2.54连接线*1

• USB线*1

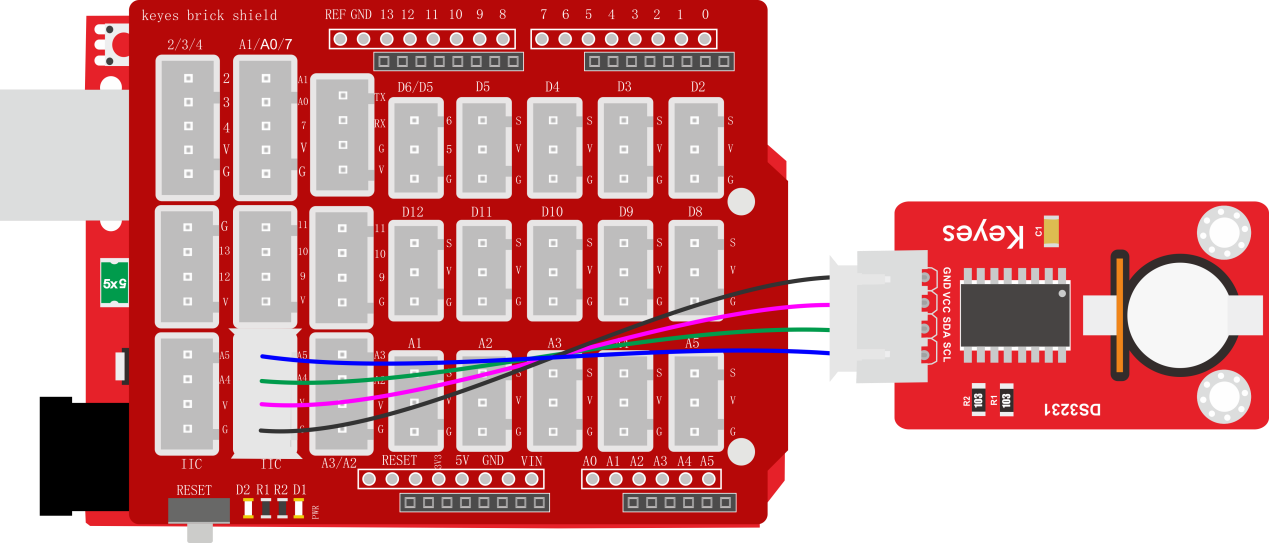

3.接线图

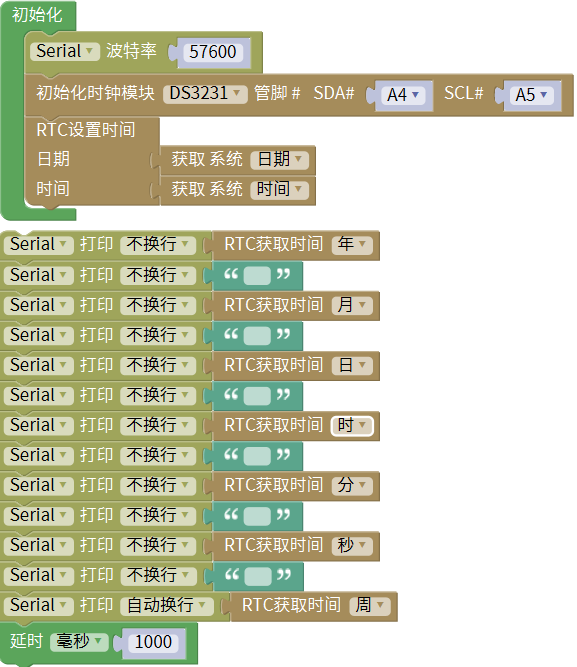

4.测试代码

5.代码说明

1. 在单元内，找到以下元件。

2. 为获取当前系统的时间和日期。

6.测试结果

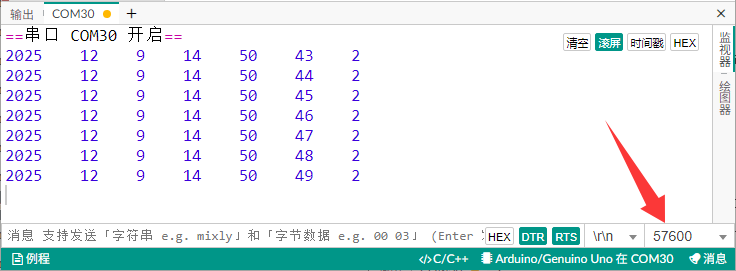

烧录好测试代码，按照接线图连接好线；利用USB接口上电后，进入串口监视器，设置波特率为57600。我们可在软件串口监视器中看到设置时间日期（年、月、日、时、分、秒、周），如下图。
