项目三十八 TM1637 4位数码管模块

1.实验说明

这个模块主要由一个0.36英寸 红色共阳4位数码管组成，它的驱动芯片是TM1637。使用时，只需要2根信号线即可使单片机控制4位8数码管，大大节约了控制板IO口资源。

实验中，利用四位数码管各显示出0~9，并加延迟为1秒。

2.实验器材

• keyes brick TM1637 4位数码管模块*1

• keyes UNO R3开发板*1

• 传感器扩展板*1

• 4P双头XH2.54连接线*1

• USB线*1

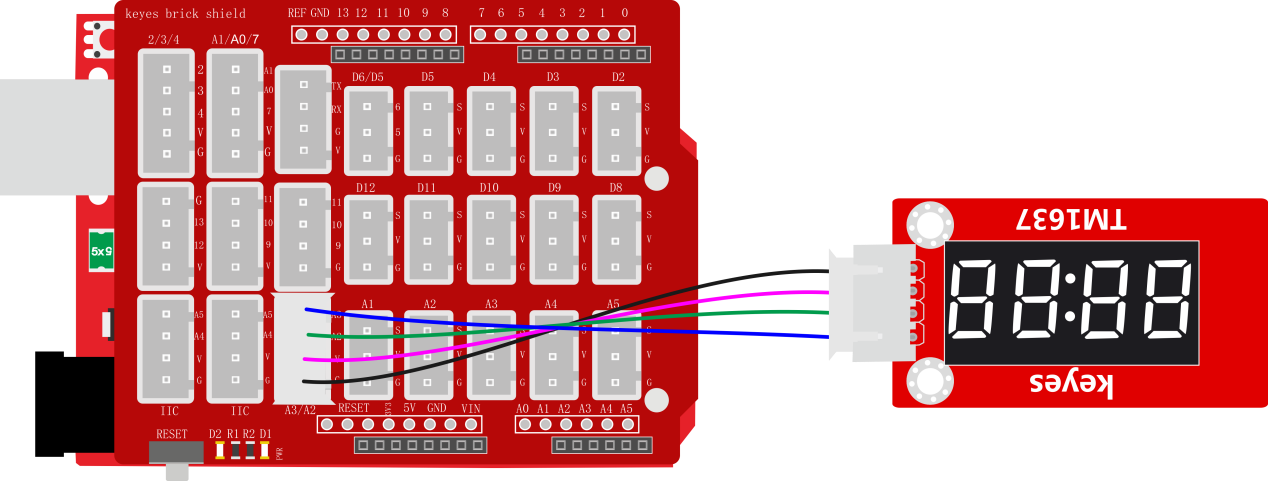

3.接线图

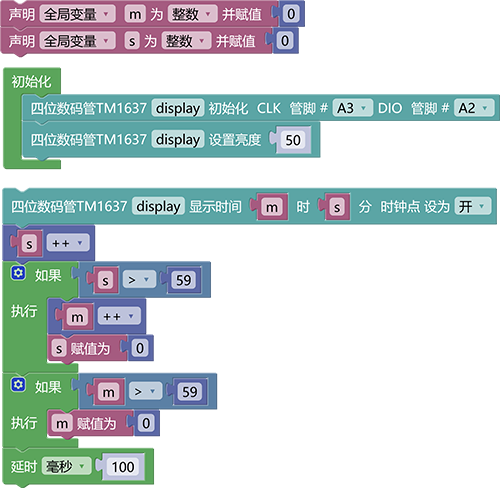

4.测试代码

5.代码说明

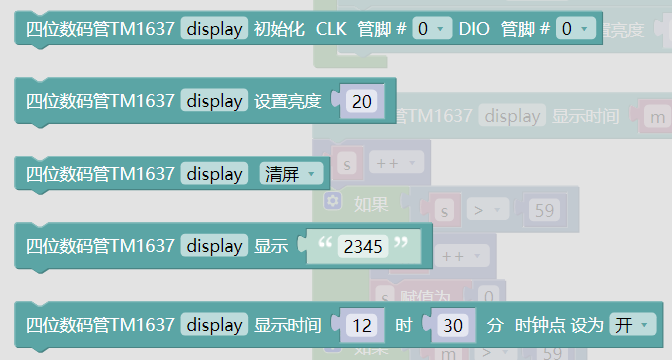

1. 在单元内，找到以下元件。

2. 在接线这种是CLK接A3，DIO接A2，所以要设置为：。

3. 亮度设置范围为0~100。

4. 当到了60秒时，将分加1，当分到了60时，将时清0。也就是总共显示分与秒，并且只显示一个小时。

6.测试结果

烧录好测试代码，按照接线图连接好线，上电后，4位数码管按分刷新时间，就能开始计时了。
