Keyes brick 42合一传感器套装

1.1 简介#

Keyes brick 42合一传感器套装主要包含常用的42款传感器/模块，还有对应的keyes UNO R3开发板、传感器扩展板和连接线。42款传感器/模块上都带有防反接口，和提供的传感器扩展板接口完全匹配。使用时，将传感器扩展板堆叠在keyes UNO R3开发板，利用1根自带的连接线将传感器/模块连接在扩展板上，简单方便。

为了对这个42款传感器/模块有更深入的了解，基于这个42款传感器/模块做个多个学习课程。这些课程是利用米思齐软件平台制作的，课程中提供了对应的接线方法、图形化编程代码、实验结果和简单的代码介绍等信息。通过这些课程，可以对编程方法、逻辑有更深刻的理解。

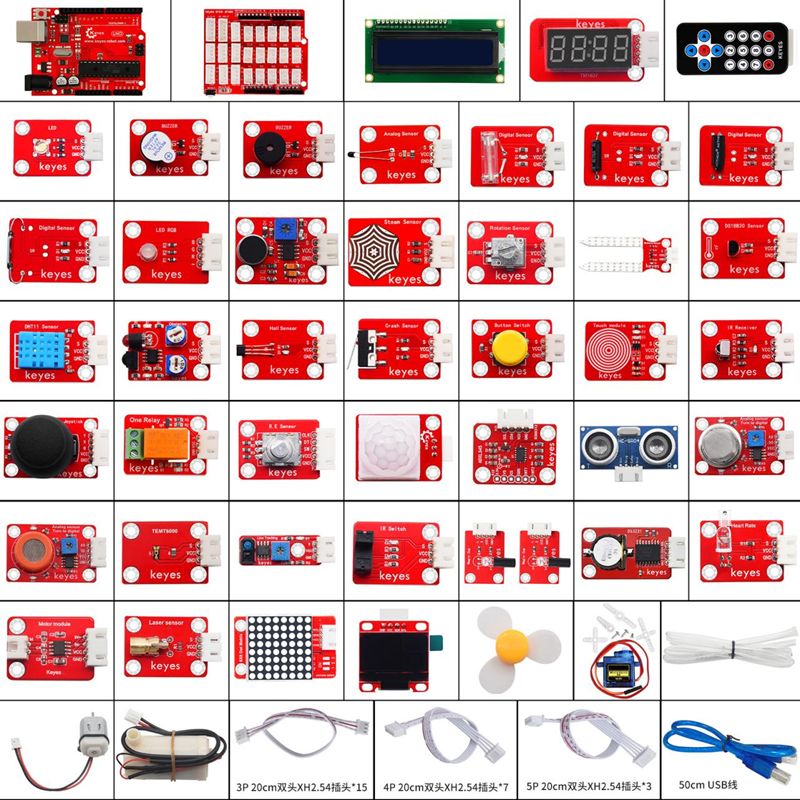

1.2 清单#

序号

名称

数量


1

keyes brick LED白发白模块(焊盘孔) 防反插白色端子

1

2

keyes brick 热敏电阻传感器(焊盘孔) 防反插白色端子

1

3

keyes brick 按键传感器(焊盘孔) 防反插白色端子（配黄帽）

1

4

keyes brick 干簧管(焊盘孔) 防反插白色端子

1

5

keyes brick 魔术光杯传感器(焊盘孔) 防反插白色端子

2

6

keyes brick DHT11温湿度传感器(焊盘孔) 防反插白色端子

1

7

keyes brick 震动模块传感器(焊盘孔) 防反插白色端子

1

8

keyes brick 水滴水蒸气传感器(焊盘孔) 防反插白色端子

1

image-20251022104535269

9

keyes brick 倾斜模块传感器(焊盘孔) 防反插白色端子

1

10

keyes brick 光折断传感器(焊盘孔) 防反插白色端子

1

11

keyes brick 手指测心跳模块(焊盘孔) 防反插白色端子

1

12

keyes brick ADXL345加速度传感器(焊盘孔) 防反插白色端子

1

13

keyes brick 土壤传感器(焊盘孔) 防反插白色端子

1

14

keyes brick 麦克风声音传感器(焊盘孔) 防反插白色端子

1

15

keyes brick 霍尔传感器(焊盘孔) 防反插白色端子

1

16

keyes brick 碰撞传感器(焊盘孔) 防反插白色端子

1

17

SG90 9G 2312.229mm 配十字臂 蓝色 辉盛 180度 环保

1

18

keyes brick HC-SR04超声波传感器 防反插白色端子

1

19

keyes brick 有源蜂鸣器模块焊盘孔) 防反插白色端子

1

20

keyes brick MQ-2 烟雾传感器(焊盘孔) 防反插白色端子

1

21

keyes brick 敲击模块传感器(焊盘孔) 防反插白色端子

1

22

keyes brick 电容触摸传感器(焊盘孔) 防反插白色端子

1

23

keyes brick 红外接收传感器(焊盘孔) 防反插白色端子

1

24

keyes brick 摇杆模块传感器(焊盘孔) 防反插白色端子（要配摇杆帽）

1

25

keyes brick 无源蜂鸣器模块(焊盘孔) 防反插白色端子

1

26

keyes brick MQ-3 酒精传感器(焊盘孔) 防反插白色端子

1

27

keyes brick 避障传感器(焊盘孔) 防反插白色端子

1

28

keyes brick TM1637 4位数码管模块(焊盘孔) 防反插白色端子

1

29

keyes brick 旋转编码器模块(焊盘孔) 防反插白色端子

1

30

keyes brick 人体红外热释电传感器(焊盘孔) 防反插白色端子

1

31

keyes brick 激光头传感器模块(焊盘孔) 防反插白色端子

1

32

keyes brick 可调电位器模块(焊盘孔) 防反插白色端子

1

33

keyes brick 巡线传感器(焊盘孔) 防反插白色端子

1

34

keyes brick 18B20温度传感器(焊盘孔) 防反插白色端子

1

35

keyes brick TEMT6000光线传感器(焊盘孔) 防反插白色端子

1

36

keyes brick 5V 单路继电器模块(焊盘孔) 防反插白色端子

1

37

keyes brick 插件RGB模块(焊盘孔) 防反插白色端子

1

38

Keyes brick 8X8点阵模块(可选地址) 防反插白色端子

1

39

keyes brick IIC 1602 蓝屏（5V）防反插白色端子

1

40

0.96寸高亮高清晰 IIC通信 OLED模块 小OLED显示屏 蓝屏

1

41

keyes brick 3231时钟模块(焊盘孔) 防反插白色端子

1

42

KEYES 130电机-DC3-5V浇花小水泵驱动模块

1

43

Keyes brick shield 传感器扩展板 防反插白色端子

1

44

keyes UNO R3 for arduino 开发板 红色 环保

1

45

3P 双头XH2.54插头 L=200mm 白色

15

46

4P 双头XH2.54插头 L=200mm 白色

7

47

5P 双头XH2.54插头 L=200mm 白色

3

48

AM/BM 透明蓝 OD:5.0 L=50cm 环保

1

49

JMP-1 17键86406.5MM 黑色

1

50

DC3-5V浇花小水泵+100MM连接线

1

51

浇花水管 内径6MM 外径8MM 1米

1

52

130电机+100MM连接线

1

53

三叶软浆

1

1.3 介绍keyes UNO R3开发板#

特写：

image-20251210140522733

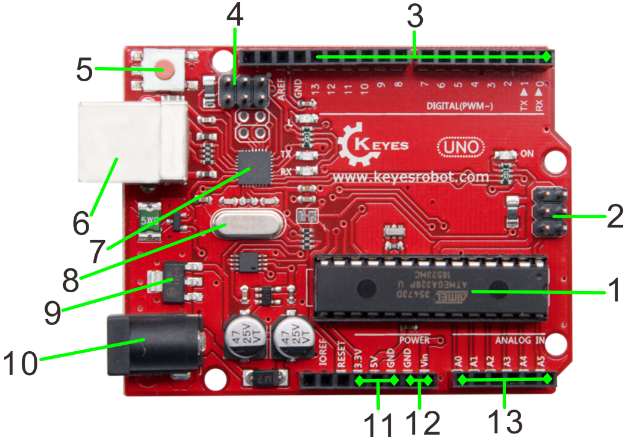

开发板的各个接口和主要元器件。

芯片简介

  • 1 ATMEGA328P-PU

  • 7 Atmega16U2 USB转串口芯片

  • 9 AMS1117 5V稳压芯片

接口简介

  • 2 ICSP接口: 给ATMEGA328P-PU烧录固件接口

  • 3 数字口D0-D13（串口通信：D0(RX)和D1(TX) ，外部中断：D2（中断0）和D3（中断1），PWM口：D3、D5、D6、D9、D10和D11，SPI通信：D10(SS)、D11(MOSI)、D12(MISO)和D13(SCK) ，LED:D13直接驱动标志“L”的LED ）

  • 4 ICSP接口: 给Atmega16U2烧录固件接口

  • 6 USB接口: 用于下载程序、串口调试和供电

  • 10 DC电源接口: 可接入7V-12V范围内电压

  • 11 电源输出接口: 输出3.3V或5V，常用于对外供电或进行共地处理

  • 12 Vin 电源接口: 可接入7V-12V范围内电压

  • 13 模拟口A0-A5（ IIC通信：A4(SDA)和A5（SCL），也可当做数字口使用：A0(D14)、A1(D15)、A2(D16)、A3(D17)、A4(D18)和A5(D19) ）

器件简介

  • 5 复位按键

  • 8 16 MHz晶振
