项目三十五 土壤传感器

1.实验说明

这是一个常用的土壤传感器。它可用于检测土壤中的水分。将它和其他单片机搭配使用，可以制作一款自动浇花装置。长时间不在家或过了浇水的时间，它可以感测到您的植物是否已经渴了。然后我再控制其他设备给您的植物浇水。

实验中，将传感器信号端(S端)输入到arduino系列单片机的模拟口，感知模拟值的变化，并在串口监视器上显示出对应的模拟值。

2.实验器材

• keyes brick 土壤传感器*1

• keyes UNO R3开发板*1

• 传感器扩展板*1

• 3P双头XH2.54连接线*1

• USB线*1

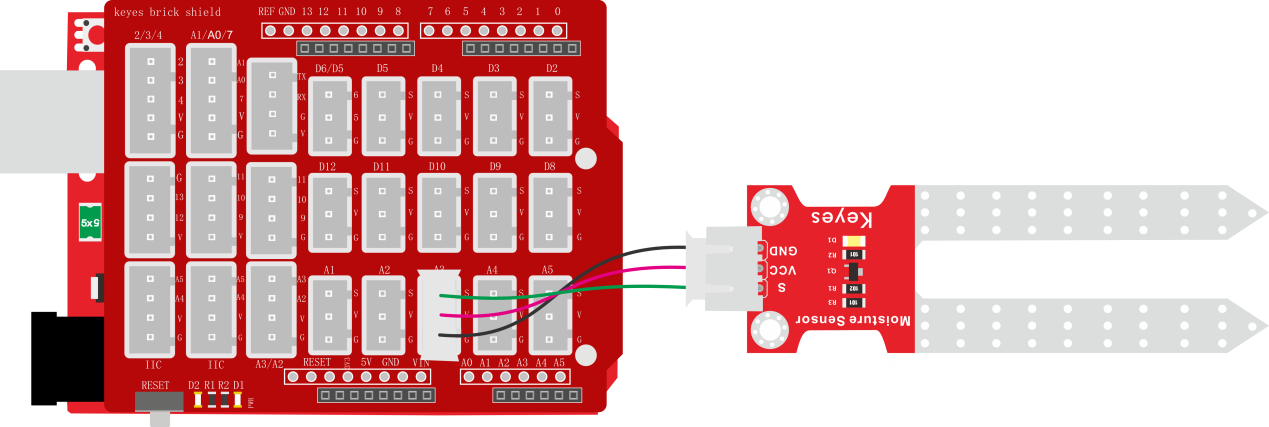

3.接线图

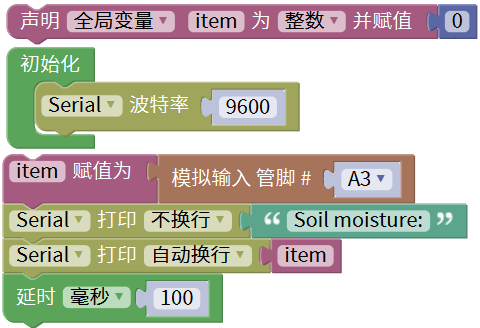

4.测试代码

5.代码说明

在 单元内，找到以下元件。

6.测试结果

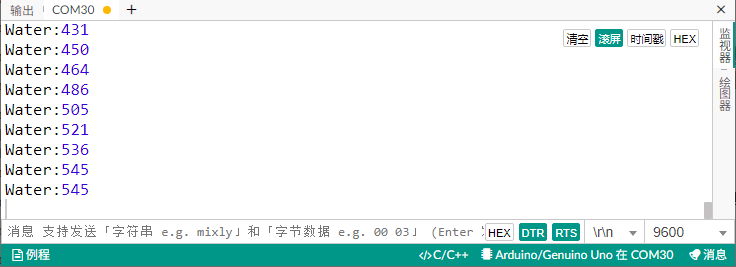

烧录好测试代码，按照接线图连接好线，利用USB线上电后，打开软件串口监视器，设置波特率为9600，可以看到对应土壤湿度的模拟值，土壤湿度越高，模拟值越大，如下图。
