项目三十四 水滴水蒸气传感器

1.实验说明

这是一个常用的水滴水蒸气传感器。它的原理是通过电路板上裸露的印刷平行线检测水量的大小。水量越多，就会有更多的导线被联通，随着导电的接触面积增大，输出的电压就会逐步上升。除了可以检测水量的大小，它还可以检测空气中的水蒸气。

同时，传感器自带2个直径为3mm的定位孔，方便将传感器固定在其他设备。

实验中，将传感器信号端(S端)输入到arduino系列单片机的模拟口，感知模拟值的变化，并在串口监视器上显示出对应的模拟值。

2.实验器材

• keyes brick 水滴水蒸气传感器*1

• keyes UNO R3开发板*1

• 传感器扩展板*1

• 3P双头XH2.54连接线*1

• USB线*1

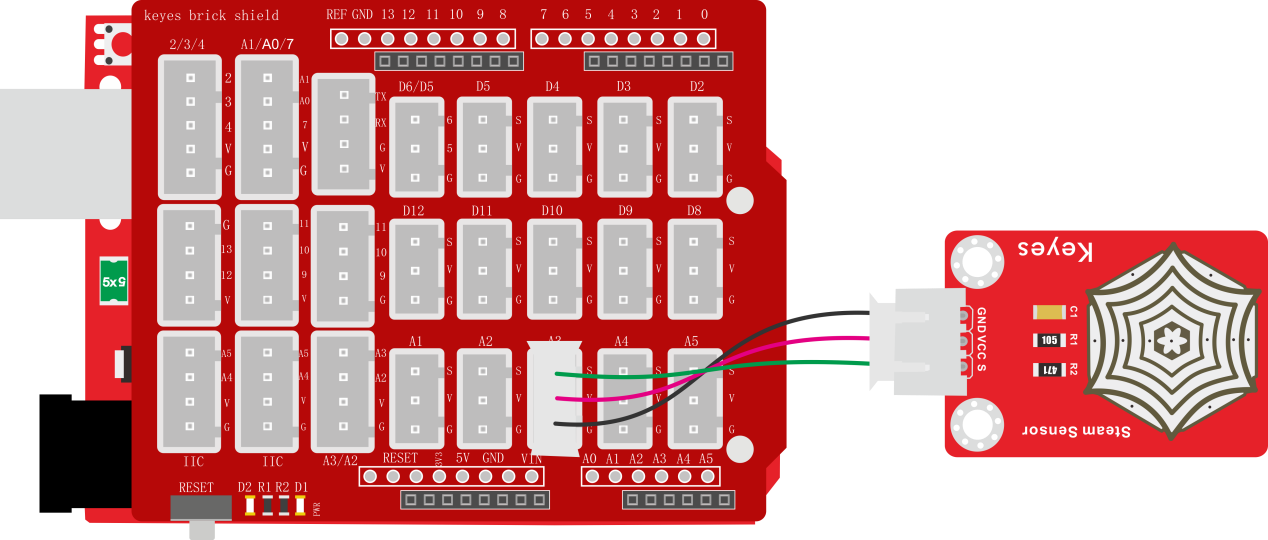

3.接线图

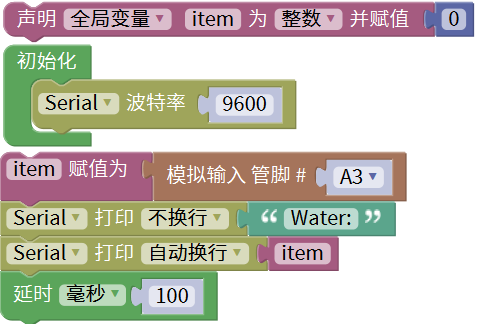

4.测试代码

5.代码说明

在单元内，找到以下元件。

6.测试结果

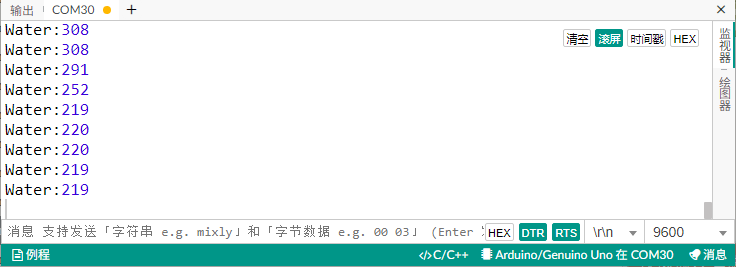

烧录好测试代码，按照接线图连接好线；利用USB接口上电后，进入串口监视器，设置波特率为9600。当水蒸气传感器上检测到水分时，输出的模拟值在串口监视器显示出来，如下图。
