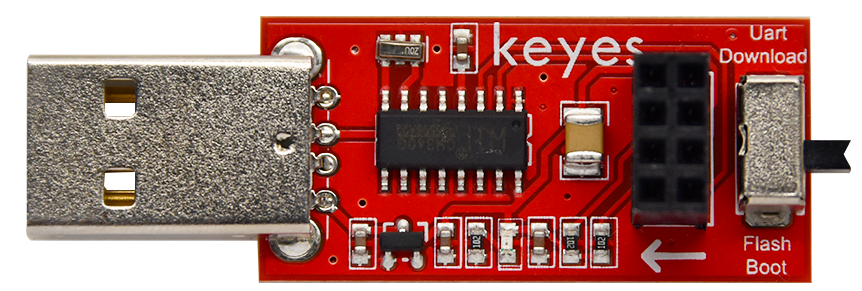

KE0168 Keyes USB转ESP-01S WIFI模块串口测试扩展板

KE0168 Keyes USB转ESP-01S WIFI模块串口测试扩展板#

image-20250317113434910

说明

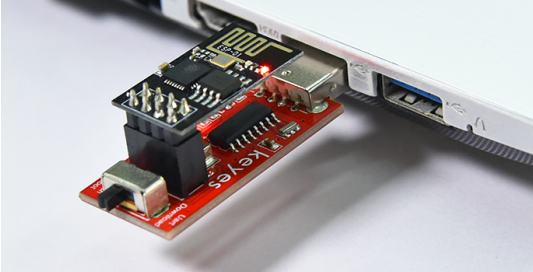

Keyes USB转ESP-01S WIFI模块串口测试扩展板 是一款专为 ESP-01S WiFi 模块设计的扩展板。该扩展板集成了 CH340G USB 转串口芯片，支持通过 USB 连接电脑进行 AT 指令测试和固件烧录。用户可以通过拨动开关选择不同的工作模式，方便进行调试和开发。

image-20250318164138109

技术参数

  • 工作电压：DC 5V

  • 工作电流：最小 500mA

  • 环保属性：ROHS

  • 通信电压：3.3V

  • 尺寸：55mm × 18mm × 12mm

  • 重量：5.6g

安装驱动方法
该扩展板使用的 USB 转串口芯片为 CH340G，安装驱动的步骤如下：

  1. 将扩展板连接到电脑的 USB 端口。

  2. 右键点击“计算机” → “属性” → “设备管理器”，找到“USB2.0-Serial”。

  3. 右键点击“USB2.0-Serial”，选择“更新驱动程序软件”。

  4. 选择“浏览我的计算机以查找驱动程序软件”。

  5. 找到驱动文件夹，点击“下一步”。

  6. 完成安装后，点击“关闭”。

  7. 重新进入“设备管理器”，确认 CH340 驱动安装成功，并查看对应的 COM 口。

如果需要更改 COM 口，方法如下：

  1. 右键点击“计算机” → “属性” → “硬件设备”。

  2. 右键点击对应的 COM 口，选择“属性”。

  3. 进入“端口设置” → “高级”。

  4. 选择小于 COM10 的 COM 口（如 COM6），点击“确定”。

  5. 点击“是”确认更改。

使用方法

AT指令设置方法

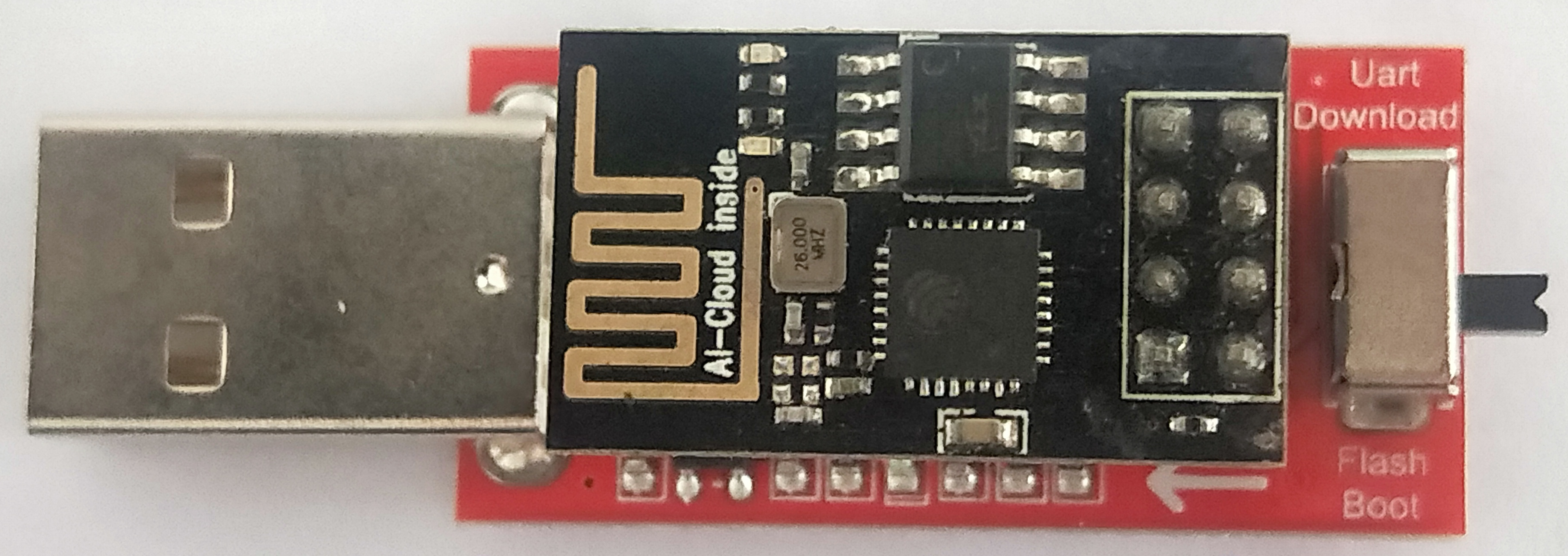

  1. 将 ESP8266 WIFI 模块（KS0339）直接连接到电脑 USB 端口，拨码开关拨到 Flash Boot 端。

    image-20250317113646501

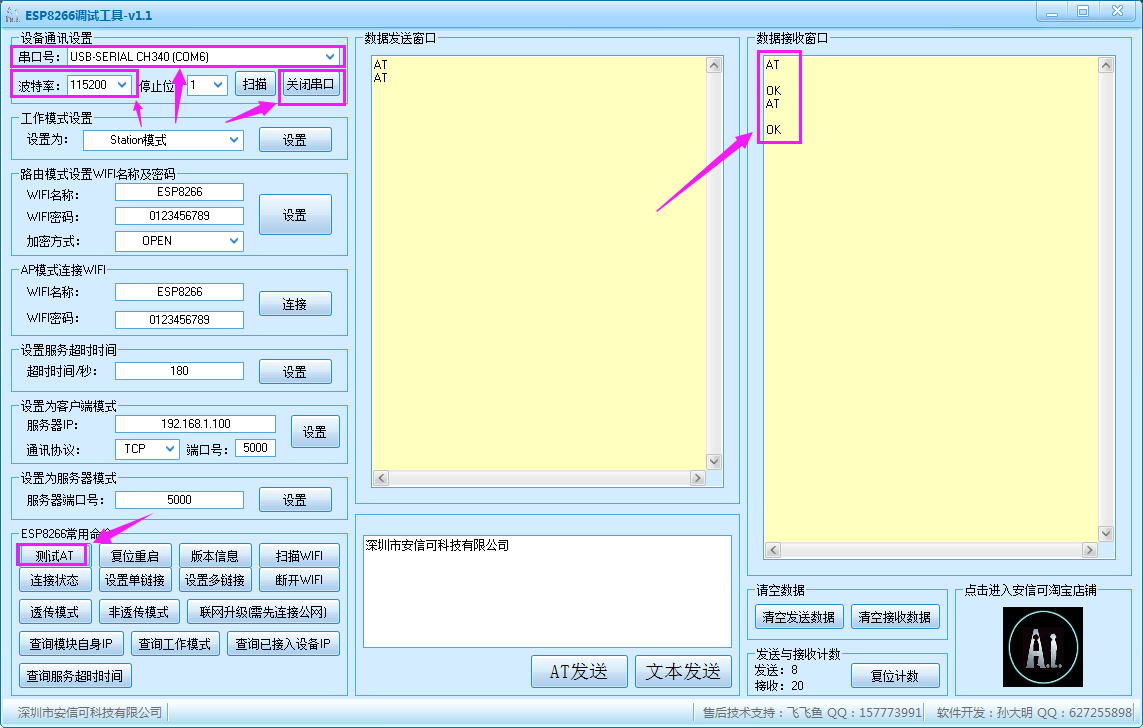

  2. 打开 ESP8266 调试工具，选择波特率为 115200，点击打开串口。

  3. 点击测试 AT 指令，数据接收窗口会输出 OK，其他 AT 设置方法类似。

    image-20250317113710705

固件的烧录方法

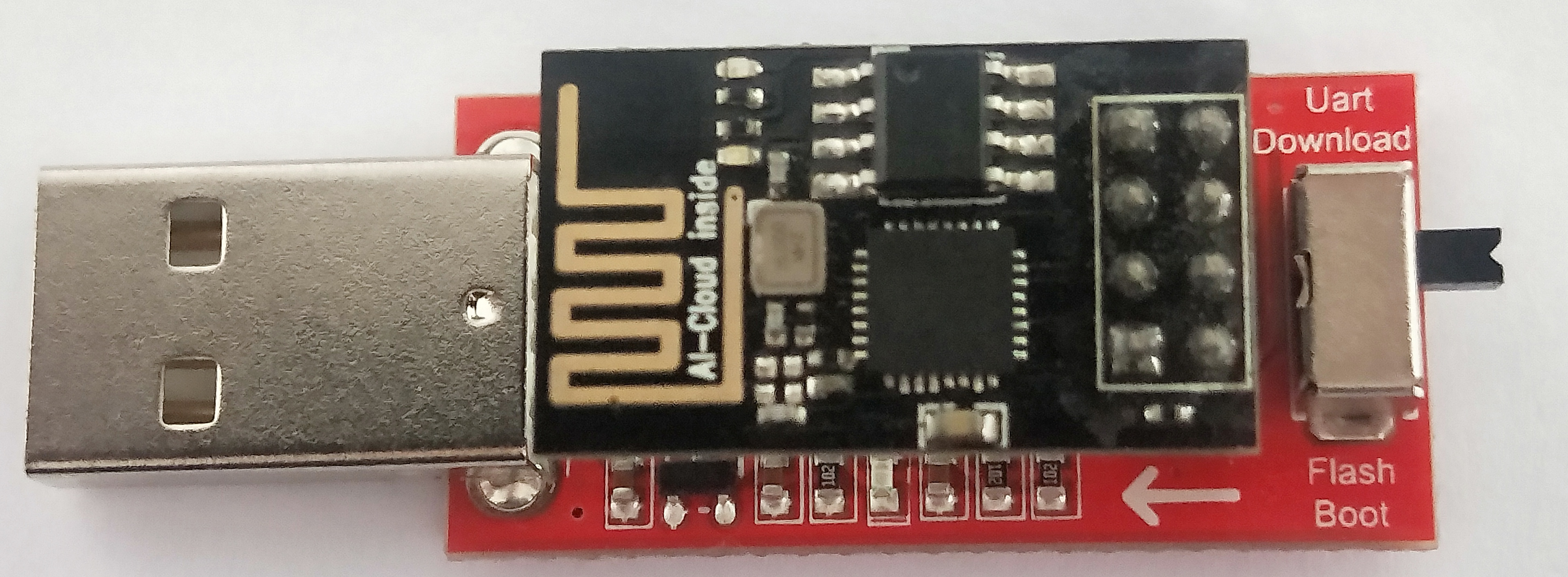

  1. 将 ESP8266 WIFI 模块（KS0329）直接连接到电脑 USB 端口，拨码开关拨到 Uart Download 端。

    image-20250317113736419

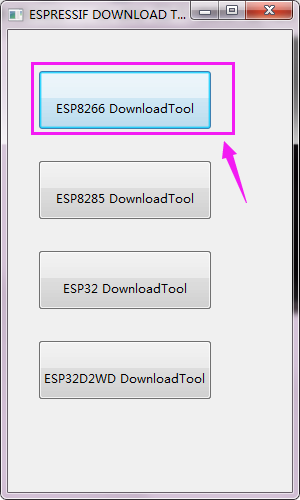

  2. 打开 flash_download_tools_v3.6.5 软件，点击开始。

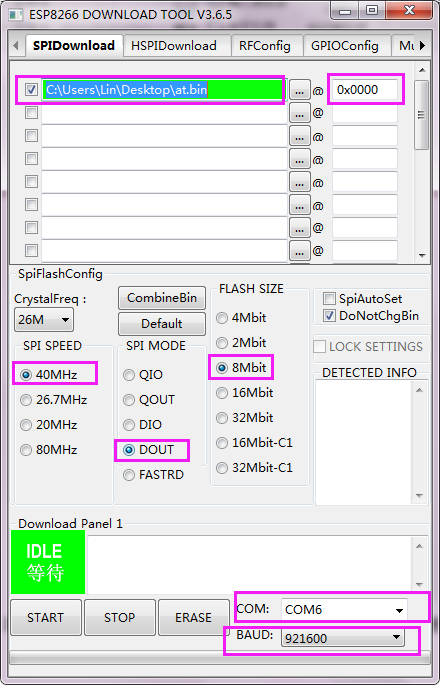

  3. 等待出现设置界面，按照要求设置烧录固件的地址。

    image-20250317113858735image-20250317113909791

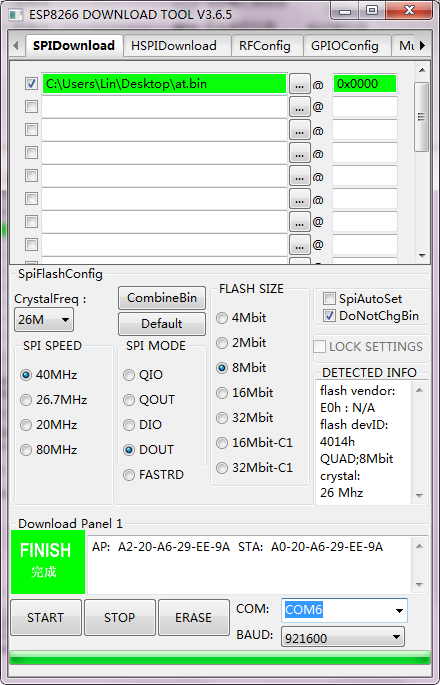

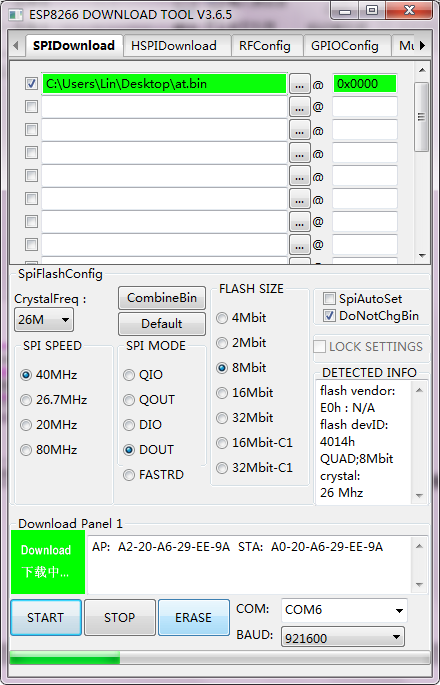

  4. 点击开始，模块会进入下载模式，完成固件安装后即可进行 AT 指令设置。

    image-20250317113922973image-20250317113929166

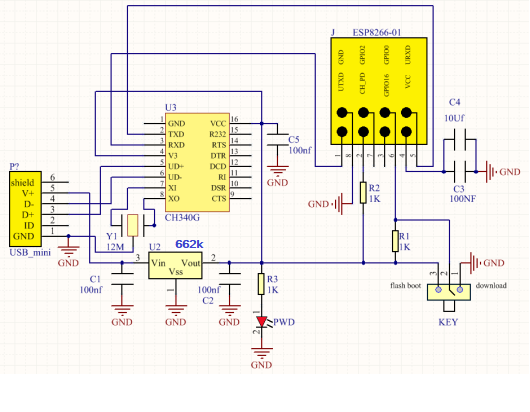

原理图

image-20250317113945983
