KE0153 KEYES ESP32-IO扩展板

KE0153 KEYES ESP32-IO扩展板#

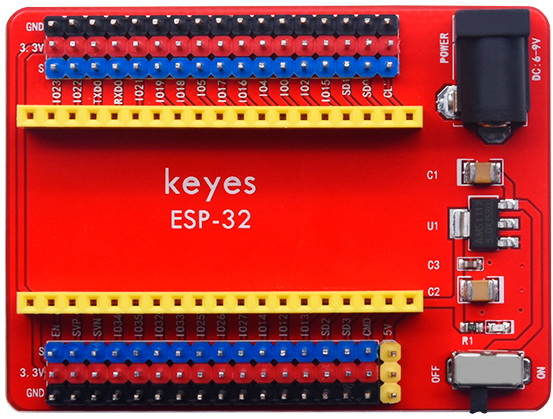

image-20250317112952685

1. 说明#

KEYES ESP32-IO扩展板 是一款专为兼容 KEYES ESP32 Core board（KE0162）而设计的扩展板。该扩展板将 KEYES ESP32 Core board 所有引脚连接，并利用间距为 2.54mm 的排针引出，方便用户进行各种连接。

扩展板上还自带 2 排间距为 2.54mm 的排针，用于给外接传感器/模块提供 DC 3.3V 电压供电。同时，为了方便给 KEYES ESP32 Core board 供电，控制板上设计了供电电路。用户只需在黑色 DC 头上输入 DC 7-12V 电压，即可给 KEYES ESP32 Core board 供电。此外，扩展板上还自带 1 个拨码开关，用于控制电源开关。

KE0153-7

2. 技术参数#

  • 供电电压：DC 7-12V

  • 工作电流：60mA

  • 最大功率：0.3W

  • 工作温度：-25℃ 到 +65℃

  • 尺寸：67mm × 50mm

  • 重量：23g

  • 环保属性：ROHS

3. 接口和主要元件说明#

  • DC 供电接口：用于输入 DC 7-12V 电压，为扩展板和 ESP32 Core board 供电。

  • 排针接口：所有引脚通过 2.54mm 排针引出，方便连接外部设备。

  • 3.3V 电源输出：为外接传感器/模块提供 DC 3.3V 电压。

  • 拨码开关：用于控制电源的开关状态。

image-20250317113029039

4. 连接示例#

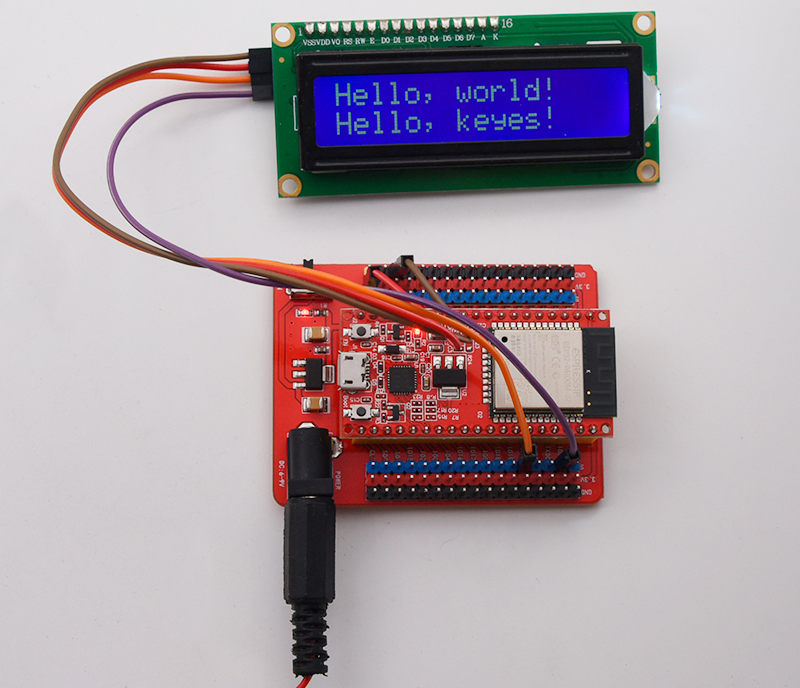

以下是 KEYES ESP32-IO 扩展板与 KEYES ESP32 Core board 的接线示意图：

image-20250317113105983

  1. 将 DC 供电接口连接到 DC 7-12V 电源；

  2. 将 3.3V 输出连接到外接传感器或模块；

  3. 将排针接口连接到 KEYES ESP32 Core board。

5. 注意事项#

  1. 电源输入：确保输入电压在 DC 7-12V 之间，避免损坏扩展板和 ESP32 Core board。

  2. 连接牢固：在插拔杜邦线时，确保连接牢固，避免接触不良。

  3. 温度范围：确保工作环境温度在 -25℃ 到 +65℃ 之间。

  4. 拨码开关：使用拨码开关时，确保开关状态正确，以免影响供电。
