KE0162 Keyes ESP32 Core Board 红色环保#

1. 说明#

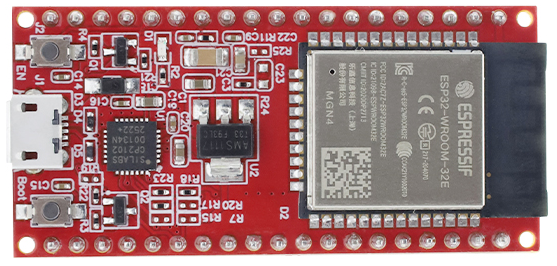

Keyes ESP32 Core Board 是基于 ESP-WROOM-32 模块设计的迷你开发板。该开发板引出大部分 I/O 至两侧的 2.54mm 间距的排针，开发者可以根据自己的需求连接外设。使用开发板进行开发和调试时，两侧的标准排针可以让操作更加简洁方便。ESP-WROOM-32 模块是业内集成度领先的 WiFi + 蓝牙解决方案，外部元器件少于 10 个，集成了天线开关、射频 balun、功率放大器、低噪放大器、过滤器和电源管理模块，安全可靠，易于扩展至各种应用。

2. 规格参数#

微控制器：ESP-WROOM-32 模块
USB 转串口芯片：CP2102-GMR
工作电压：DC 5V
工作电流：80mA（平均）
供电电流：500mA（最小）
工作温度范围：-40°C ~ +85°C
WiFi 模式：Station/SoftAP/SoftAP+Station/P2P
WiFi 协议：802.11 b/g/n/e/i（802.11n，速度高达 150 Mbps）
WiFi 频率范围：2.4 GHz ~ 2.5 GHz
蓝牙协议：符合蓝牙 v4.2 BR/EDR 和 BLE 标准
尺寸：55mm × 26mm
重量：10g左右

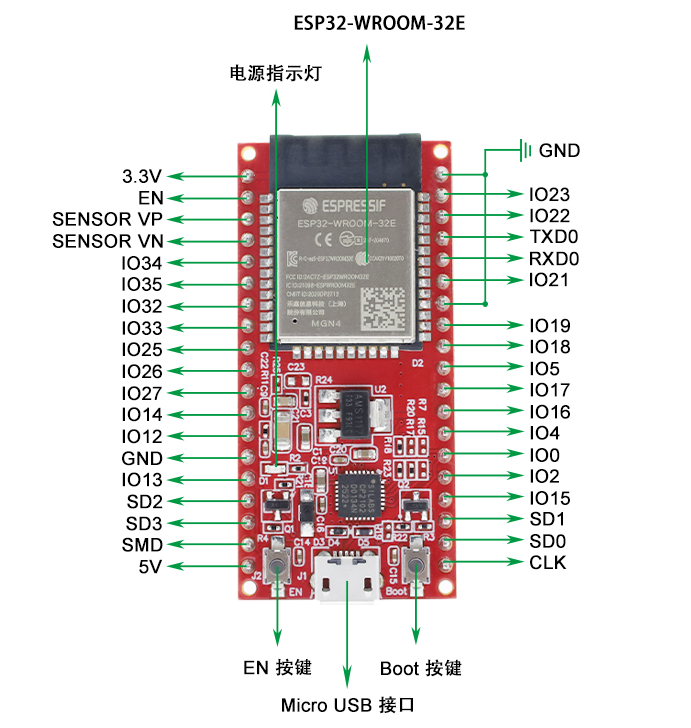

3. 接口图示#

4. 接口说明#

接口/元件	说明
IO23	VSPI MOSI/SPI MOSI
IO22	Wire SCL
TXD0	IO1/Serial TX
RXD0	IO3/Serial RX
IO21	Wire SDA
IO19	VSPI MISO/SPI MISO
IO18	VSPI SCK/SPI SCK
IO5	VSPI SS/SPI SS
IO4	ADC10/TOUCH0
IO0	ADC11/TOUCH1
IO2	ADC12/TOUCH2
IO15	HSPI SS/ADC13/TOUCH3/TDO
SD1	IO8/FLASH D1
SD0	IO7/FLASH D0
CLK	IO6/FLASH SCK
CMD	IO11/FLASH CMD
SD3	IO10/FLASH D3
SD2	IO9/FLASH D2
IO13	HSPI MOSI/ADC14/TOUCH4/TCK
IO12	HSPI MISO/ADC15/TOUCH5/TDI
IO14	HSPI SCK/ADC16/TOUCH6/TMS
IO27	ADC17/TOUCH7
IO26	ADC19/DAC2
IO25	ADC18/DAC1
IO33	ADC5/TOUCH8
IO32	ADC4/TOUCH9
IO35	ADC7
IO34	ADC6
SENSOR VN	IO39/ADC3
SENSOR VP	IO36/ADC0
EN	RESET

5. 详细使用方法#

5.1 下载安装 Arduino IDE#

在使用控制板编程开发时，需要安装 Arduino IDE。可以在 Arduino 官网下载，链接为 Arduino IDE 下载。选择适合自己操作系统的版本进行下载。

5.2 安装驱动文件#

该控制板使用的 USB 转串口芯片为 CP2102-GMR。一般情况下，插上 USB 后，电脑会自动识别并安装驱动。如果驱动未成功安装，可以手动安装：

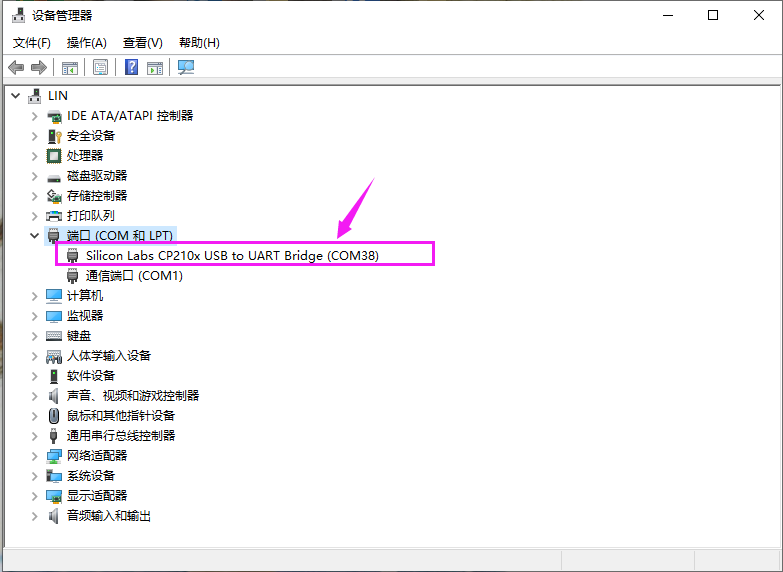

打开设备管理器，找到 CP2102 的驱动。
右键点击图标，选择更新驱动。
浏览计算机查找驱动程序，选择 Arduino 开发软件中的 DRIVERS 文件夹，完成驱动安装。

5.3 ESP32 环境搭建 (Arduino)#

打开 Arduino IDE，进入 File -> Preferences。

在 Additional Board Manager URLs 中添加以下链接：

https://dl.espressif.com/dl/package_esp32_index.json

进入 Tools -> Board -> Boards Manager，搜索 esp32，安装 esp32 by Espressif Systems。

5.4 Arduino IDE 设置和工具栏介绍#

打开 Arduino IDE。

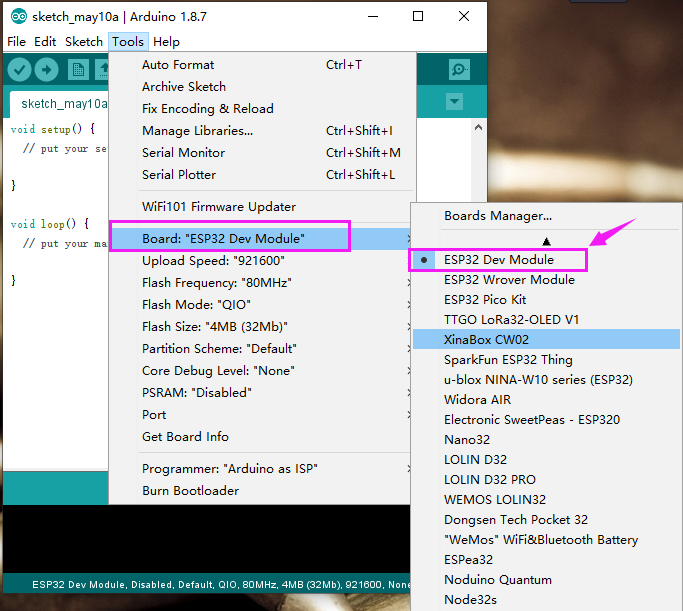

在 Tools 菜单中选择正确的板名称（如 ESP32 Dev Module）。
选择正确的 COM 口（安装驱动成功后可看到对应 COM 口）。
工具栏功能：
- A: 检查编译错误
- B: 上传程序到控制板
- C: 创建新草图
- D: 打开示例草图
- E: 保存草图
- F: 打开串行监视器

5.5 测试控制板#

上传以下测试代码：

#include "WiFi.h"

void setup() {
    Serial.begin(115200);
    WiFi.mode(WIFI_STA);
    WiFi.disconnect();
    delay(100);
    Serial.println("Setup done");
}

void loop() {
    Serial.println("scan start");
    int n = WiFi.scanNetworks();
    Serial.println("scan done");
    if (n == 0) {
        Serial.println("no networks found");
    } else {
        Serial.print(n);
        Serial.println(" networks found");
        for (int i = 0; i < n; ++i) {
            Serial.print(i + 1);
            Serial.print(": ");
            Serial.print(WiFi.SSID(i));
            Serial.print(" (");
            Serial.print(WiFi.RSSI(i));
            Serial.print(")");
            Serial.println((WiFi.encryptionType(i) == WIFI_AUTH_OPEN) ? " " : "*");
            delay(10);
        }
    }
    Serial.println("");
    delay(5000);
}

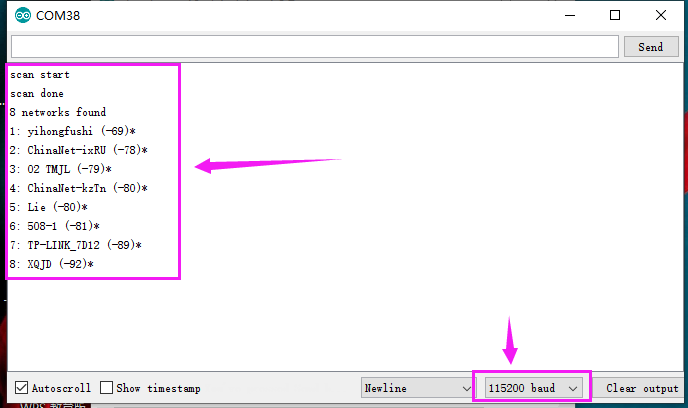

注意：上传时按住 BOOT 启动按钮，直到上传成功。上传后，打开串口监视器，设置波特率为 115200，即可看到各个 WiFi 信息。
