KT0373 - 小智AI聊天机器人面包板DIY套装带摄像头

KT0373 - 小智AI聊天机器人面包板DIY套装带摄像头#


简介#

这是一套利用简易硬件、语音识别及视觉技术，能让你在面包板上快速搭建出“小智AI聊天机器人（视觉版）”原型的DIY套件。它包含ESP32-S3-CAM开发板、摄像头、MEMS数字麦克风（INMP441）、数字功放（MAX98357A）、腔体喇叭等关键元件，不仅支持语音输入与播放，还增加了视觉能力，可实现更丰富的人机交互功能。

主要特色#

  • 视觉增强：集成摄像头模块，为AI机器人增加“眼睛”，可用于图像识别、监控等场景。

  • 简易搭建，快速上手：所有元件都可插接于面包板，无需复杂焊接技术。

  • 语音输入：MEMS数字麦克风（INMP441），有效降低环境噪声干扰。

  • 音频输出：数字功放（MAX98357A）与腔体喇叭组合，可播放清晰语音。

  • 学习友好：通过动手搭建与调试，深入了解AI语音、视觉技术的基本原理。

所需硬件#

硬件名称

规格/型号

主要用途


开发板

ESP32-S3-CAM

主控板，负责运行固件、处理音视频与网络连接


数字麦克风

INMP441

采集音频输入


功放

MAX98357A

音频输出驱动


腔体喇叭

8Ω 2~3W 或 4Ω 2~3W

输出声音的扬声器


导线

跳线一盒、杜邦线若干

模块与开发板间的连接


面包板（2块）

400 孔，可拼接

方便直插连接各种电子元件

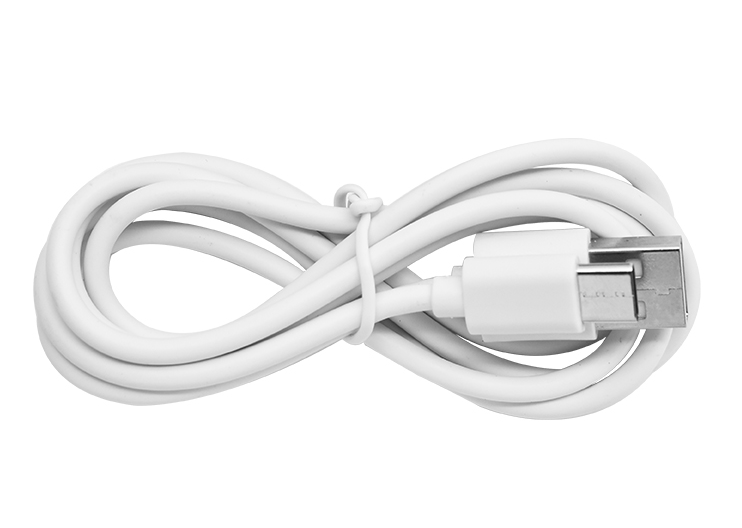

Type-C 数据线

用于烧录固件

连接开发板与PC，为固件烧录及调试提供接口


硬件介绍#

1. ESP32-S3-CAM开发板#

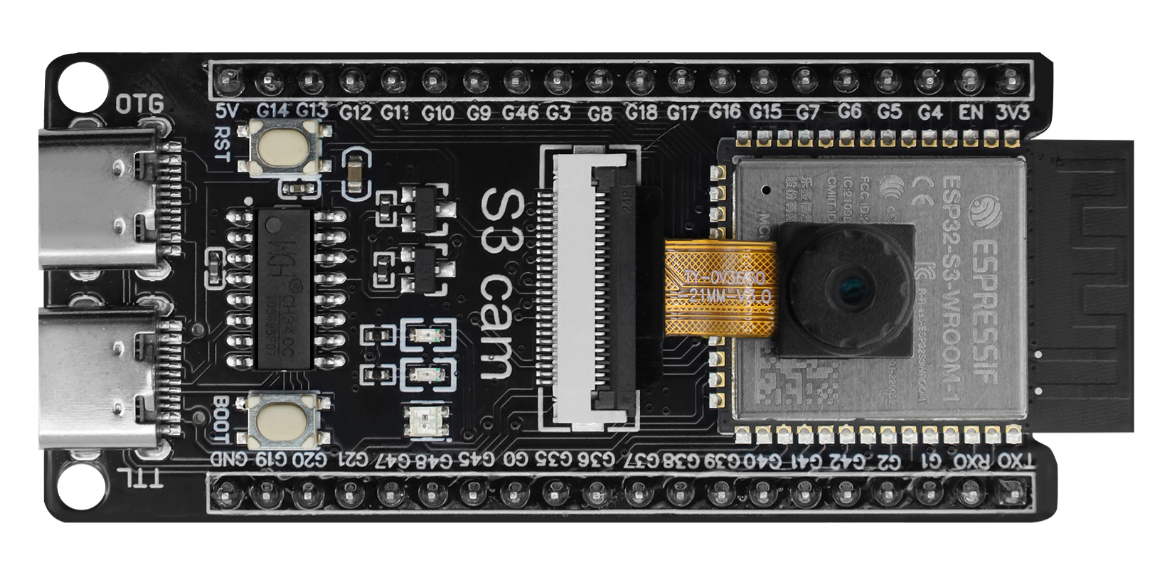

Img ESP32-S3-CAM 是一款专为视觉应用设计的开发板，基于乐鑫ESP32-S3芯片，集成了Wi-Fi与蓝牙功能。它板载了摄像头接口、SD卡槽等，并引出多个GPIO，是开发物联网摄像机、视觉识别等项目的理想选择。

主要特点

  • 高性能处理：搭载Xtensa® LX7双核处理器，主频高达240 MHz，支持AI硬件加速。

  • 摄像头接口：板载24-pin摄像头连接器，通常搭配OV系列摄像头使用。

  • 无线连接：集成2.4 GHz Wi-Fi和蓝牙5.0 (BLE)。

  • 丰富接口：除摄像头接口外，还引出多个GPIO引脚，支持I²S, I²C, SPI, UART等多种协议，方便连接麦克风、功放等外设。

  • 存储扩展：部分型号板载MicroSD卡槽，方便存储图片或固件。

2. MEMS 数字麦克风（INMP441）#

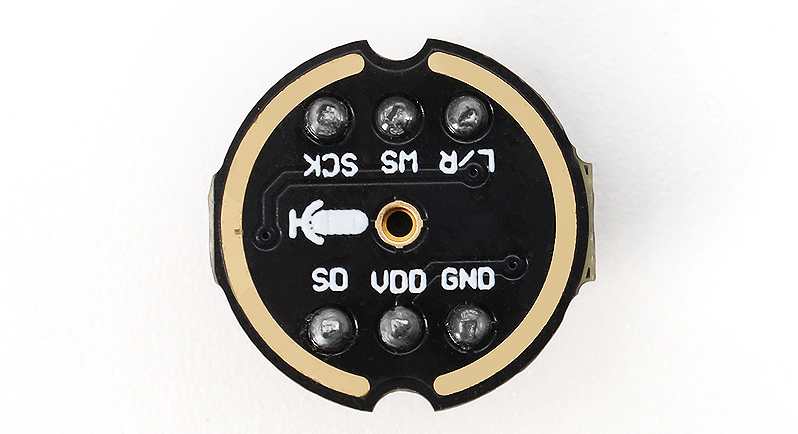

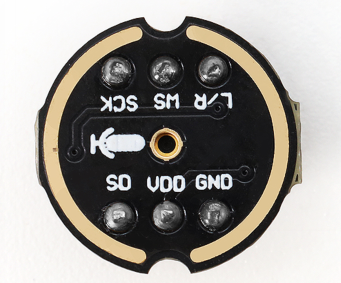

Img INMP441是一款高性能、低功耗的数字I²S接口MEMS麦克风。它直接输出数字信号，抗干扰能力强，非常适合用于语音唤醒和AI语音交互项目。

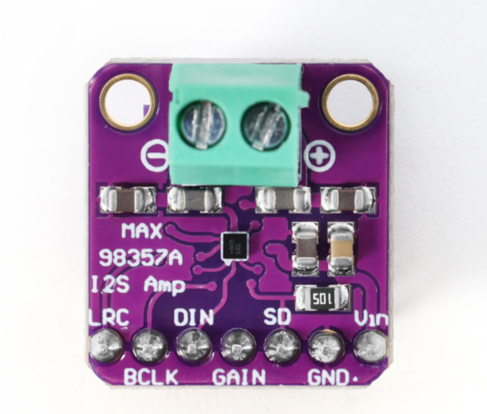

3. 数字功放（MAX98357A）#

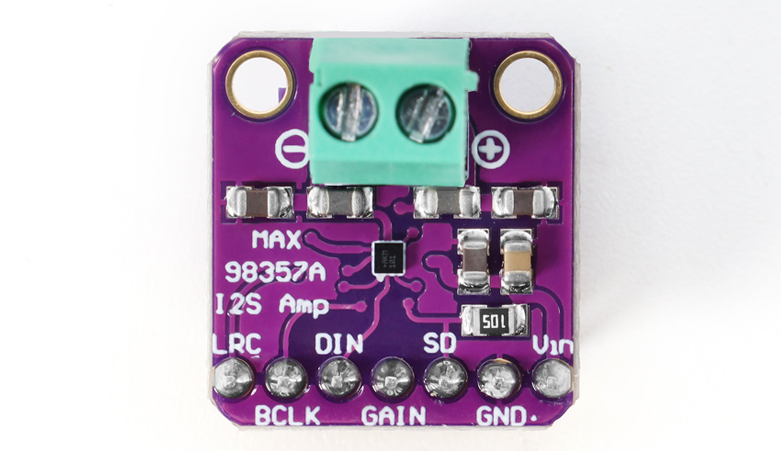

Img MAX98357A是一款D类音频功率放大器，同样采用I²S接口。它能直接接收数字音频信号并驱动喇叭，无需外部DAC，电路简洁，效率高，是便携式音频设备的首选。

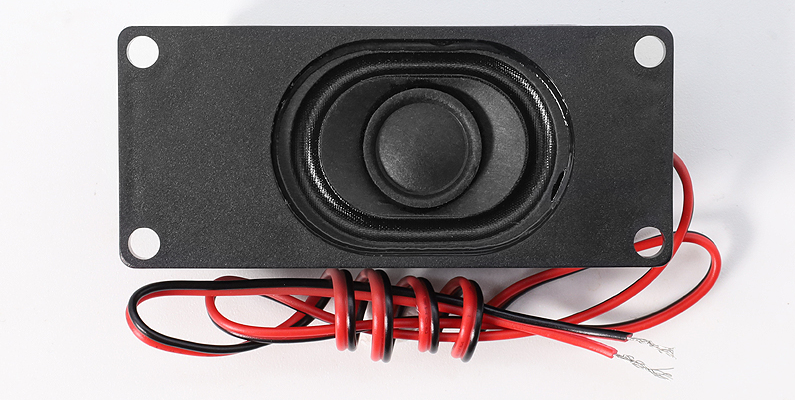

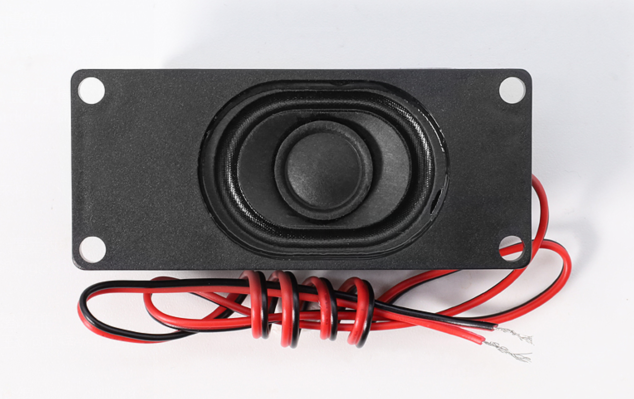

4. 腔体喇叭（8Ω 2W ）#

Img 带有独立音腔的喇叭，能够提供比普通喇叭更好的音质和音量，尤其在中低频部分表现更佳。

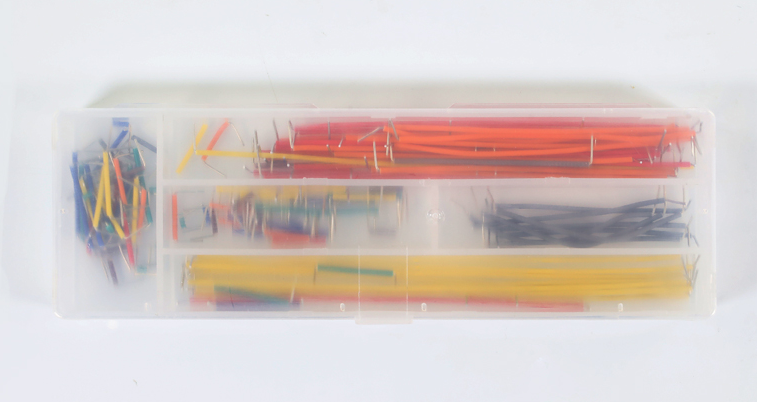

5. 盒装跳线#

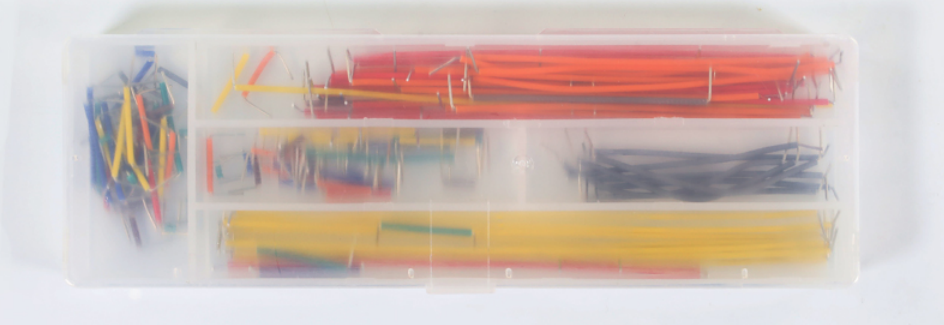

Img 盒装跳线包含多种长度和颜色的杜邦线，可用于面包板或电路项目的快速搭建与连接，使电路清晰、易于调试。

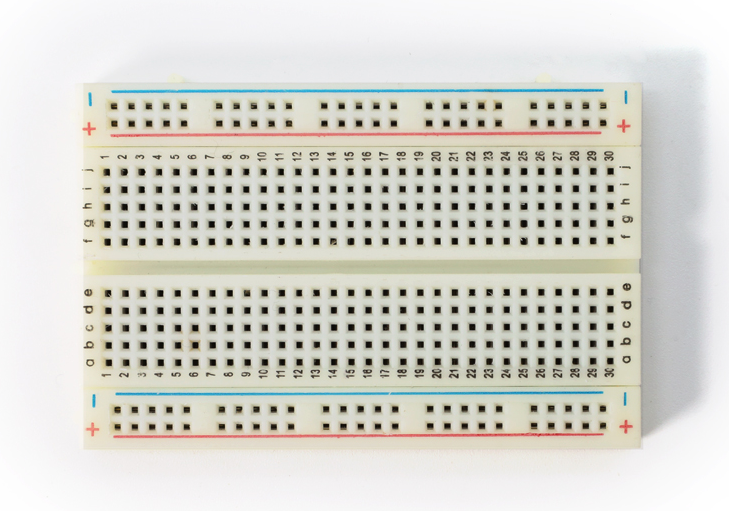

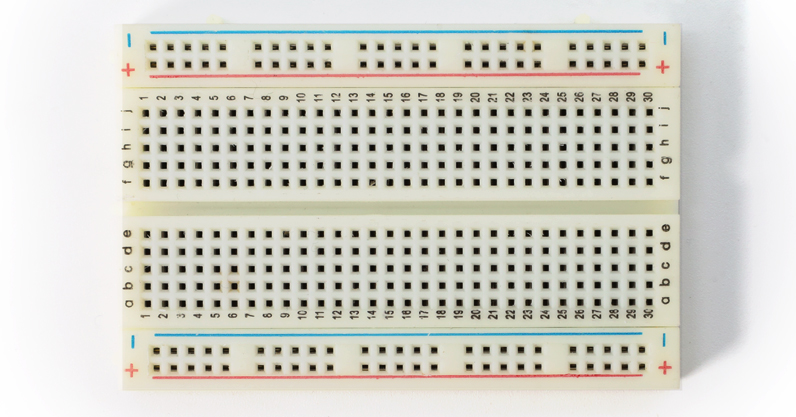

6. 面包板#

Img 面包板可用于快速搭建、调试原型电路，免焊接，且能有效管理线路接口。400孔设计足以容纳常见模块和跳线，便于元器件插拔与布局调整。

如何接线#

注意： 不同厂家生产的ESP32-S3-CAM开发板引脚定义可能不同，请务必以您开发板的丝印或官方文档为准！以下接线仅为推荐示例。

ESP32S3-CAM 开发板与各模块接线脚位明细#

1. ESP32S3-CAM 开发板与麦克风接线#

ESP32S3-CAM开发板

麦克风 INMP441（I2S接口）

GPIO 1

WS (数据选择)

GPIO 2

SCK (数据时钟)

GPIO 42

SD (数据输出)

3V3

VDD (电源正 3.3V)

GND

GND (接地) 并短接 L/R

2. ESP32S3-CAM 开发板与数字功放接线#

ESP32S3-CAM开发板

数字功放 MAX98357A

GPIO 39

DIN (数字信号)

GPIO 40

BCLK (位时钟)

GPIO 41

LRC (左右时钟)

3V3 / 3.3V

Vin/VCC (电源输入) 并短接 SD

GND

GND (接地)

音频+ 接 喇叭正极

音频- 接 喇叭负极

3. ESP32S3-CAM 开发板与摄像头接线#

摄像头通常通过排线直接连接到开发板的 24-Pin FPC连接器上，无需手动接线。请确保排线方向正确（金属触点面朝下），轻轻推入并扣紧卡扣。

接线步骤提示#

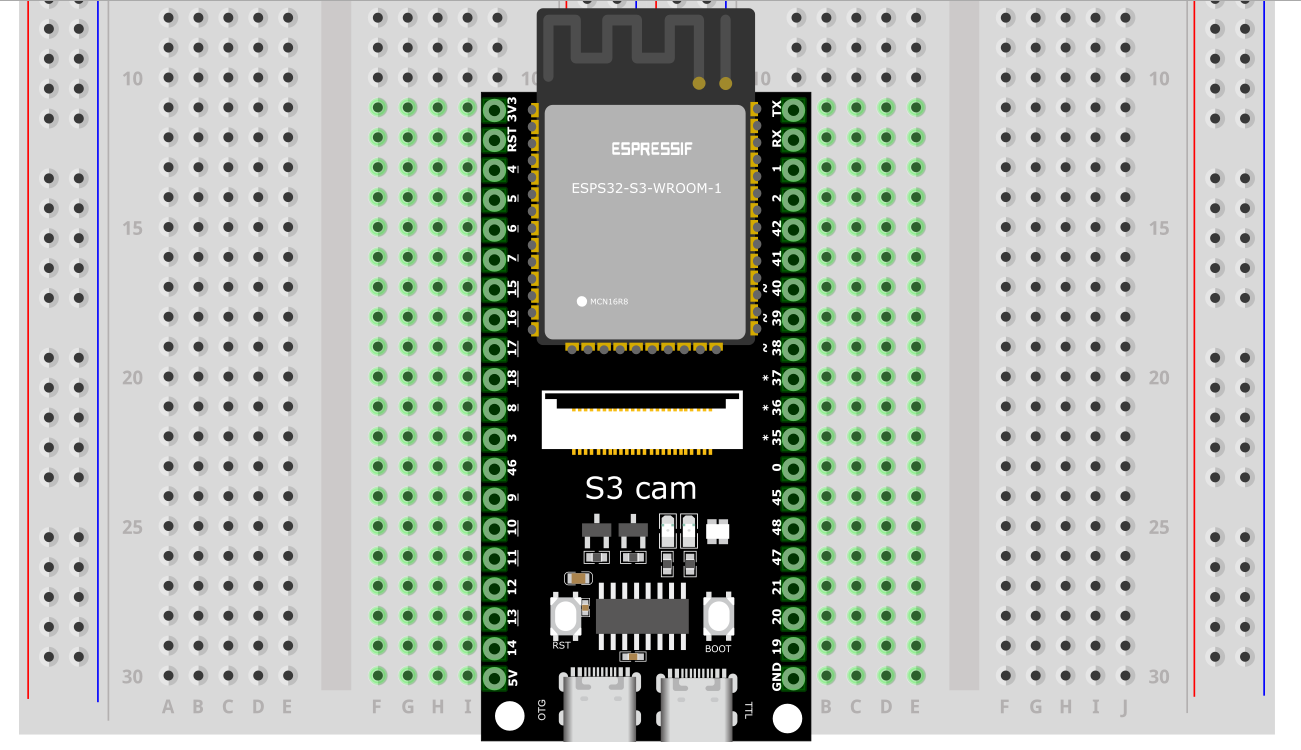

  1. 固定主板： 将ESP32-S3-CAM开发板插入面包板中央，为两侧留出足够的空间连接其他模块。 Img

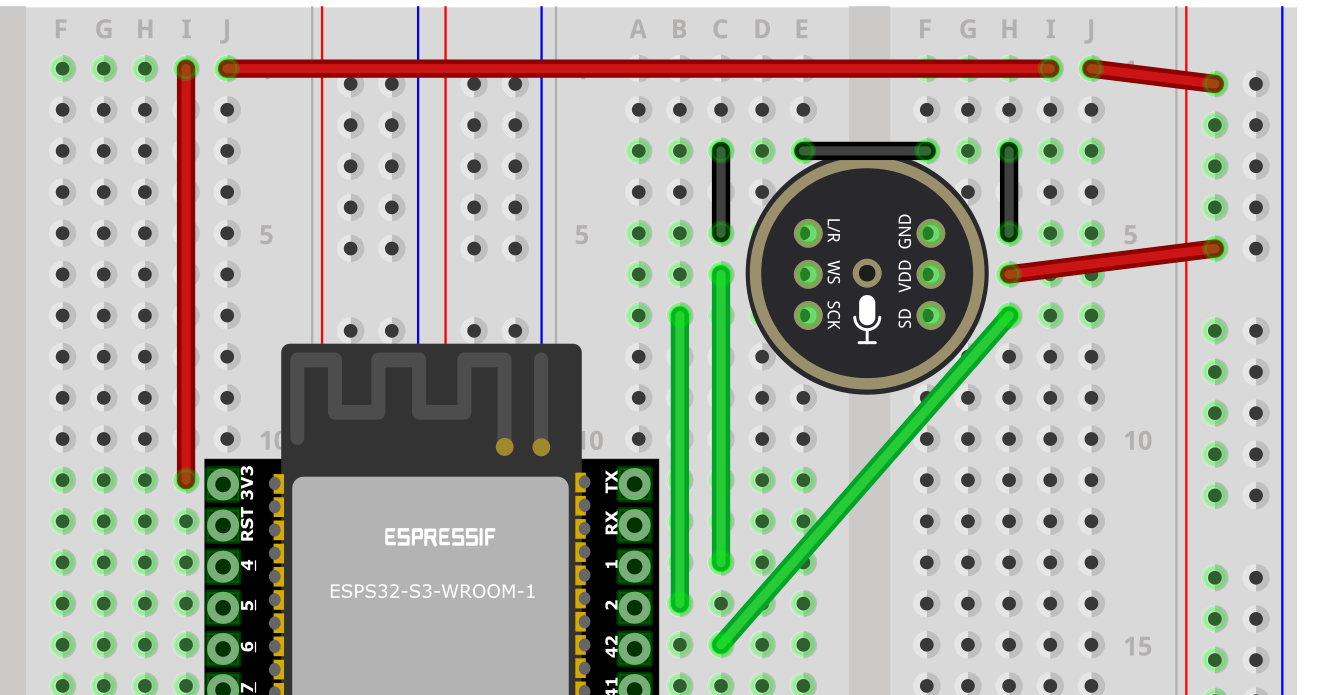

  2. 连接麦克风： 严格按照上方的接线表，使用杜邦线将INMP441麦克风连接到开发板对应的GPIO引脚、3V3和GND。 Img

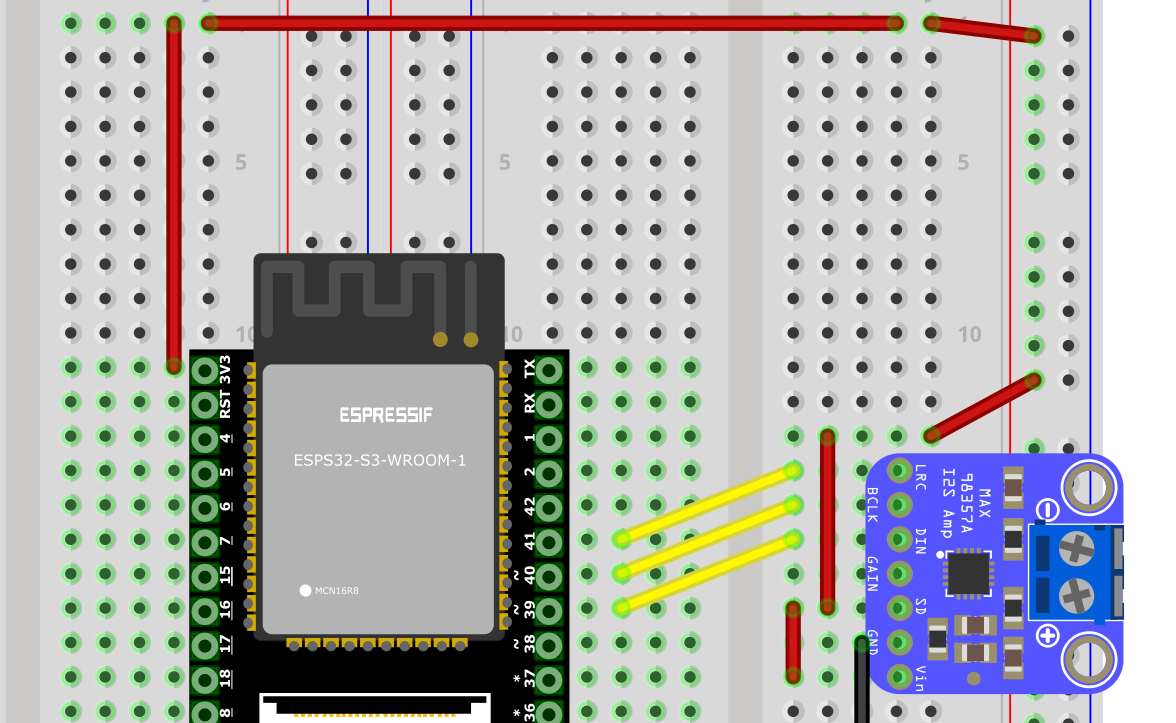

  3. 连接功放： 严格按照上方的接线表，使用杜邦线将MAX98357A功放连接到开发板对应的GPIO引脚、3V3和GND。 Img

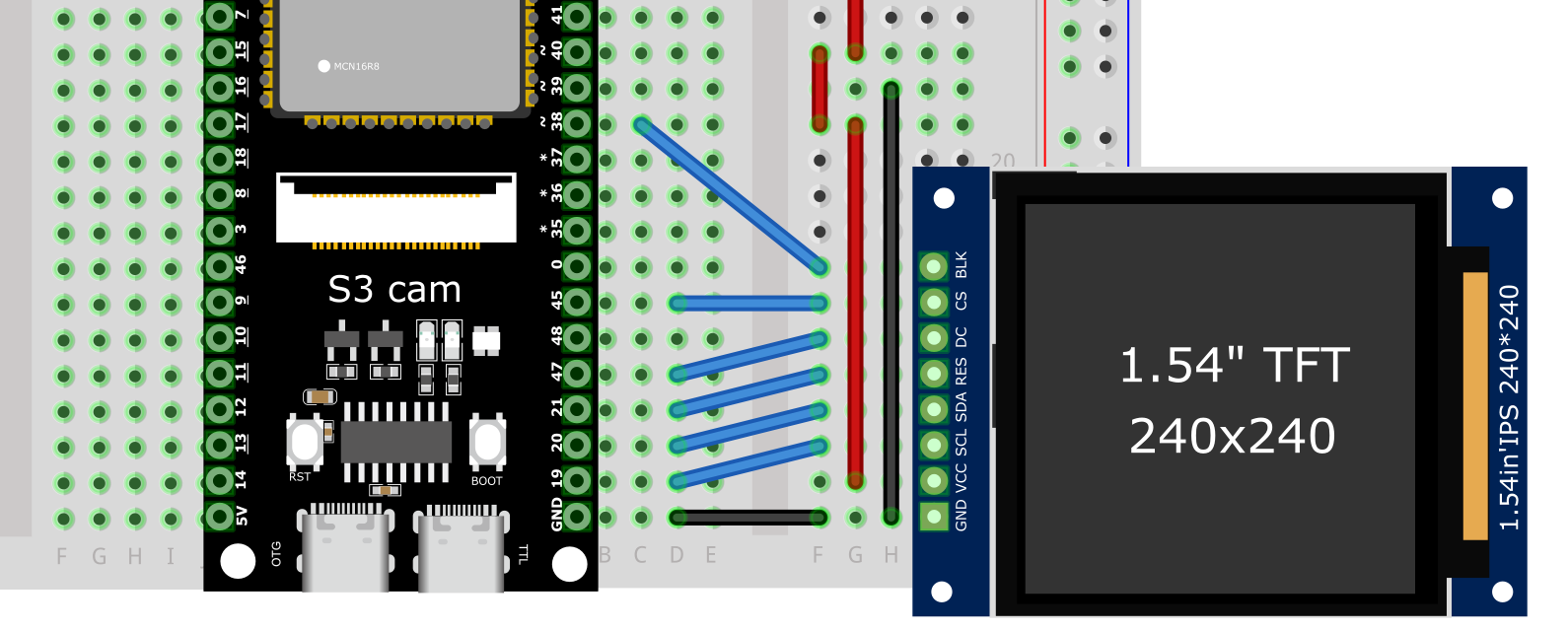

  4. 连接LCD屏幕： (注意：此为新增步骤，请根据您LCD屏幕的型号和引脚定义，将其连接到ESP32-S3-CAM上合适的引脚。) Img

  5. 连接喇叭： 将喇叭的导线连接到MAX98357A功放的 音频+ 和 音频- 螺丝端子或插针上。

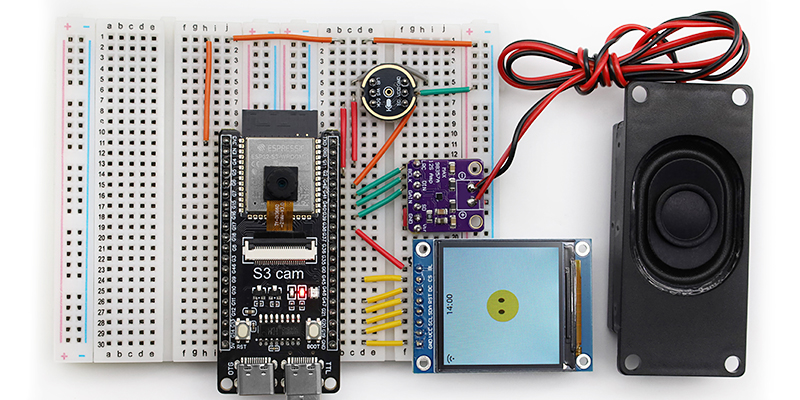

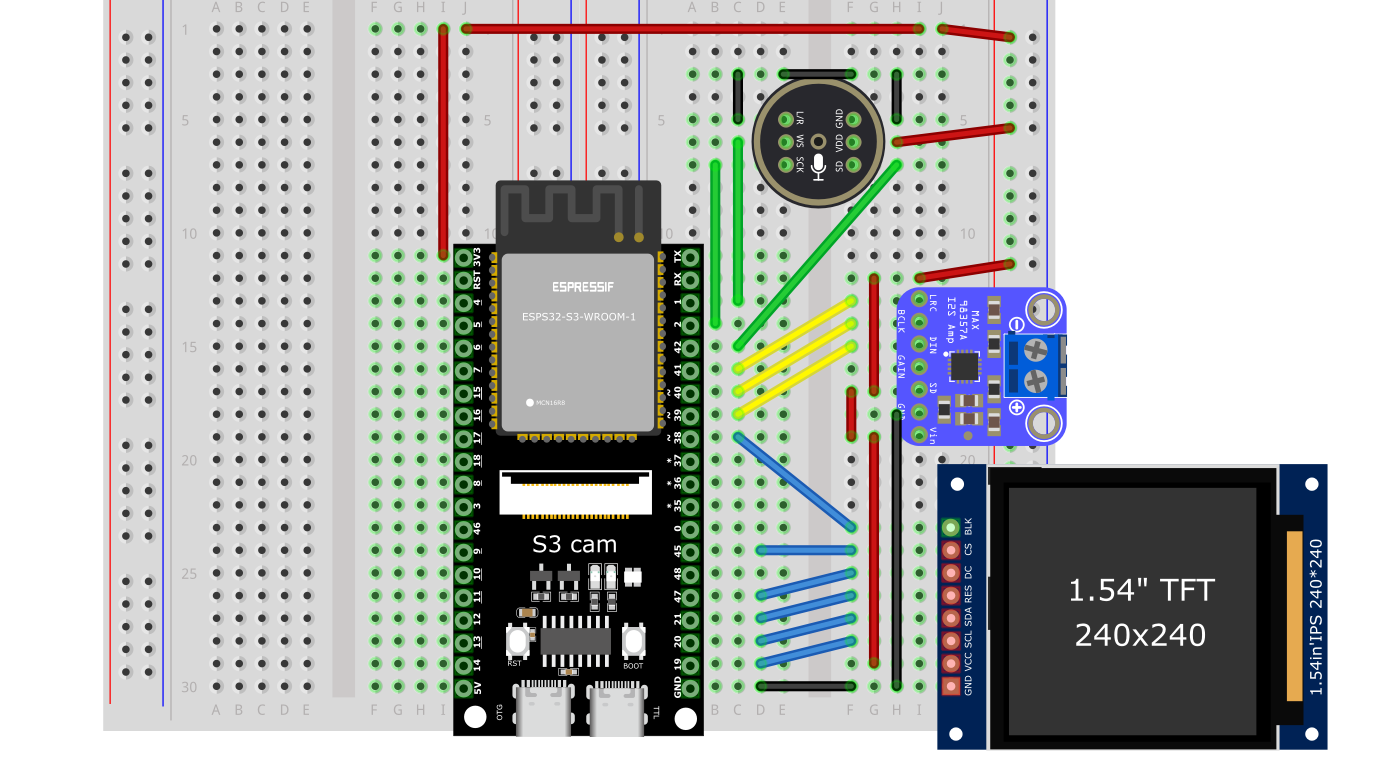

  6. 检查接线： 完成后，仔细核对每一根线，确保没有错接或短路。 Img

常见接线问题 FAQ#

  1. 烧录固件后，RGB灯不亮

    • 请检查 RGB 灯周围的焊点是否已焊好。部分开发板可能需要短接跳线才能启用板载RGB灯。

  2. 如何检查电路故障？

    • 未接电源时：可用万用表测量导线与 GND 或 3.3V 引脚间的导通情况，排查是否有短路或断路。

    • 接上电源后：测量 GND 与其他引脚的电压值是否在正常范围（例如 5V、3.3V）；若异常，可继续追查对应模块和连线。

  3. 面包板使用时频繁出现接触不良怎么办？

    • 可能是面包板插孔老化或元件引脚氧化。可尝试更换新面包板、清理元器件引脚，或使用更短的跳线以减少故障点。

  4. 传感器、电源模块等如何共地？

    • 外接模块的地线（GND）需与主控板的GND保持一致，统一接到面包板的同一条地线总线上，避免产生噪声或信号不稳定问题。

提示：若遇到无法定位的问题，可排查电源是否稳定（如5V或3.3V供电），并确认固件版本及示例代码与连线实际情况对应一致。

Flash 烧录固件#

我们提供两种烧录方式：在线烧录和使用下载工具烧录。推荐优先使用在线烧录，更加方便快捷。

方式一：在线烧录 (Web Flasher)#

这是一种无需下载任何工具，直接通过浏览器为开发板烧录固件的方法。

1. 准备工作

  • 浏览器: 请使用最新版本的 Google Chrome 或 Microsoft Edge 浏览器。

  • 数据线: 确保您的Type-C数据线是数据线（能传输数据），而不仅仅是充电线。

2. 烧录步骤

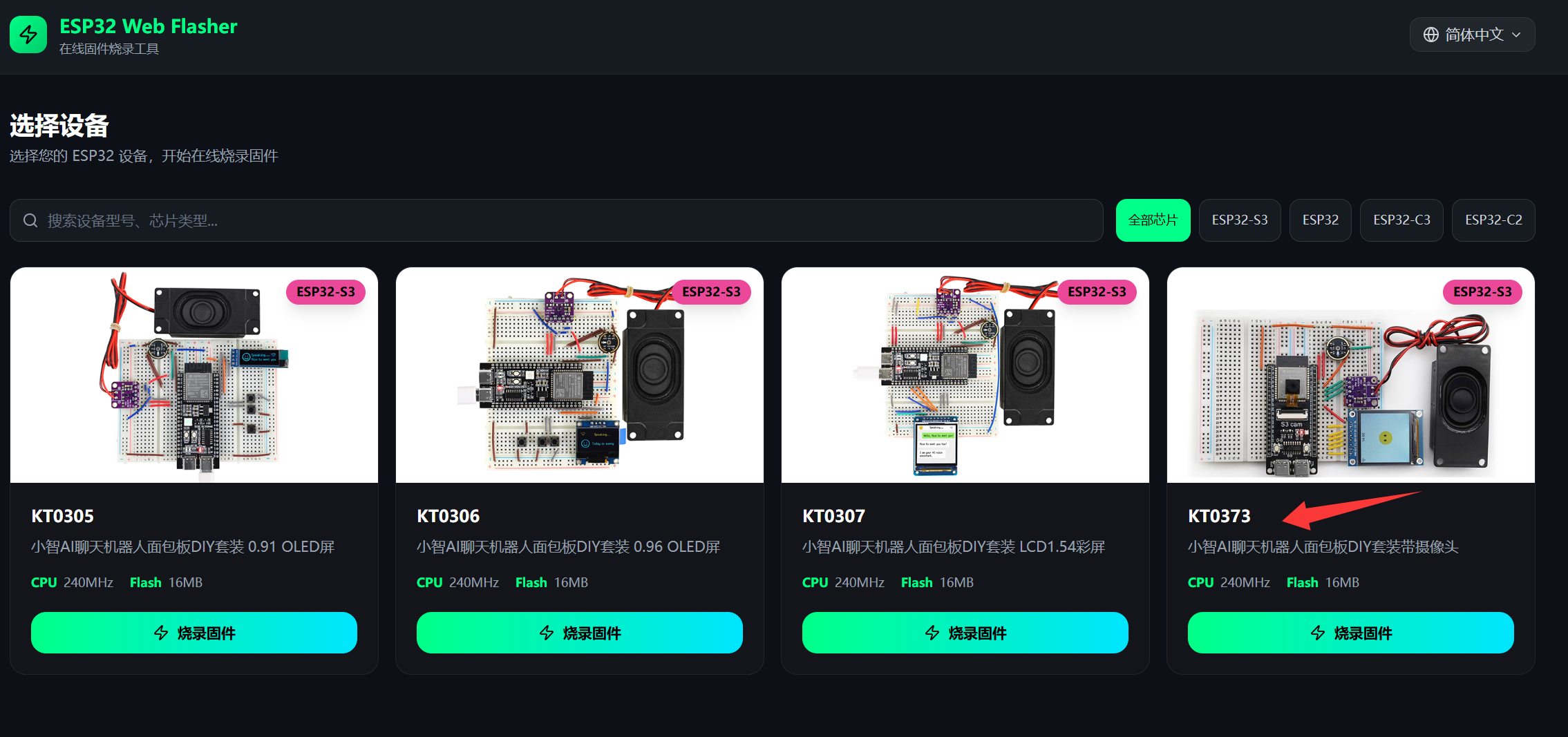

  1. 访问烧录页面: 在浏览器中打开在线烧录网址: https://flash.keyesrobot.cn/ Img

  2. 连接设备: 选择KT0373，将ESP32-S3-CAM开发板套装通过Type-C数据线连接到电脑。

  3. 网页连接设备:

    • 在网页上点击“连接设备”按钮。

    • 浏览器会弹出一个设备列表窗口，选择您的设备对应的COM端口（如 COM3、COM4 等），然后点击“连接”。

  4. 加载固件:

    • 方式A (推荐): 在固件列表中选择从 GitHub 或 Gitee 下载，选取最新版本的固件，点击“下载并添加”，固件会自动加载。

    • 方式B: 如果您已在本地下载好固件，可以点击“上传固件”来选择并加载您本地的 .bin 文件。

  5. 开始烧录: 固件加载后，点击“开始烧录”按钮。

  6. 烧录完成: 等待进度条走完，直到日志输出“烧录成功”等提示。

烧录成功后，按下开发板上的 RST 按钮即可重启设备，进入Wi-Fi配网模式。

方式二：使用 Flash Download Tool (无 IDF 开发环境)#

重要提示：本说明适用于 ESP32-S3-CAM 版本的固件烧录，请确保下载了正确的固件文件。

刷机工具一键下载

刷机工具

1. 准备工作#

  • 操作系统：以 Windows 为例，推荐使用 Flash Download Tool 3.9.7 或更高版本。

  • 获取工具：从 Espressif官网下载 并解压到任意文件夹，无需安装。

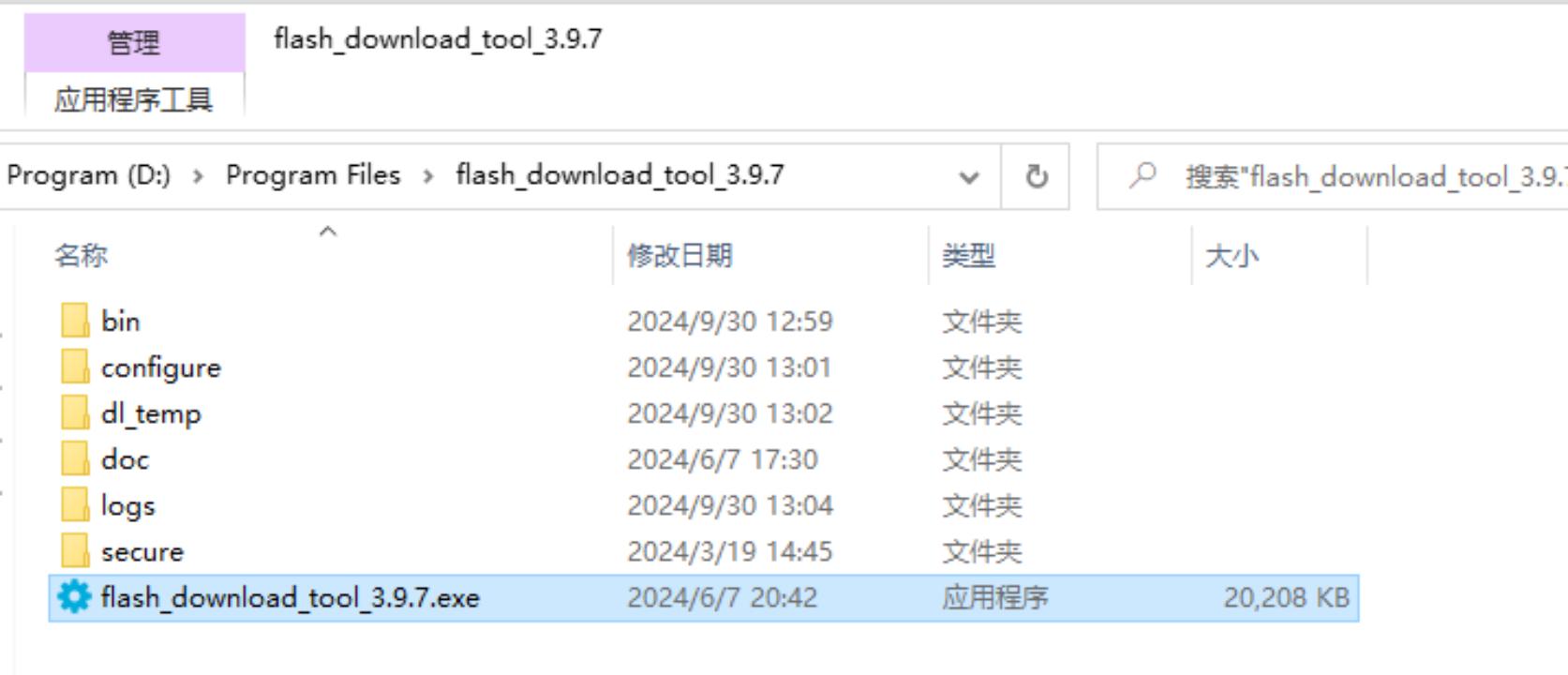

  • 运行方式：进入解压后的目录，双击 flash_download_tool_3.9.7.exe 即可启动。

2. 下载固件#

固件一键下载

刷机固件

3. 烧录固件 / 下载到开发板#

解压并进入 flash_download_tool 目录，双击运行 flash_download_tool.exe。

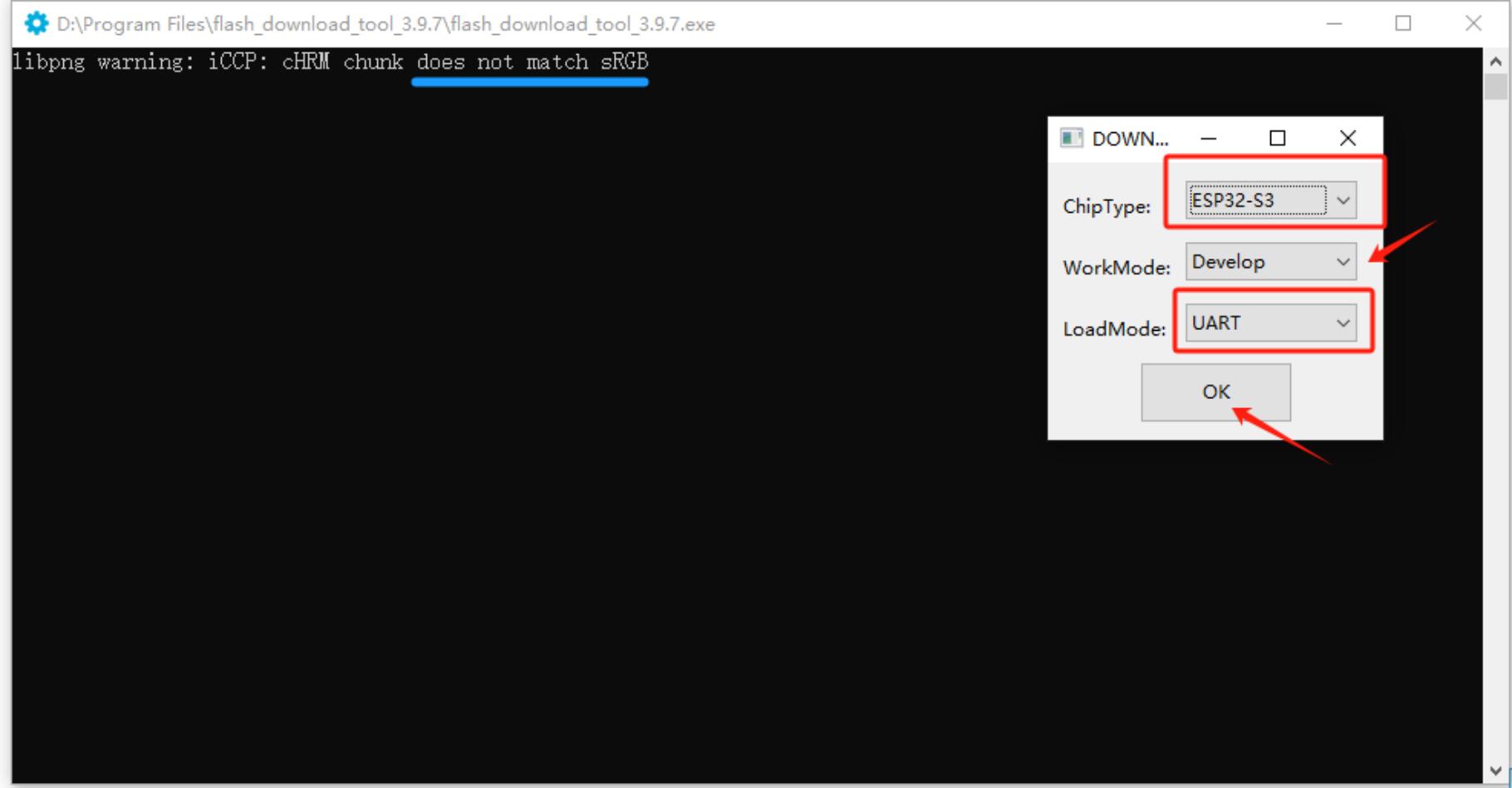

1）下载设置

  1. 芯片类型（ChipType）：选择 ESP32-S3

  2. 工作模式（WorkMode）：选择 Develop

  3. 加载模式（Download Mode）：选择 UART

2）加载固件 & SPI 下载设置

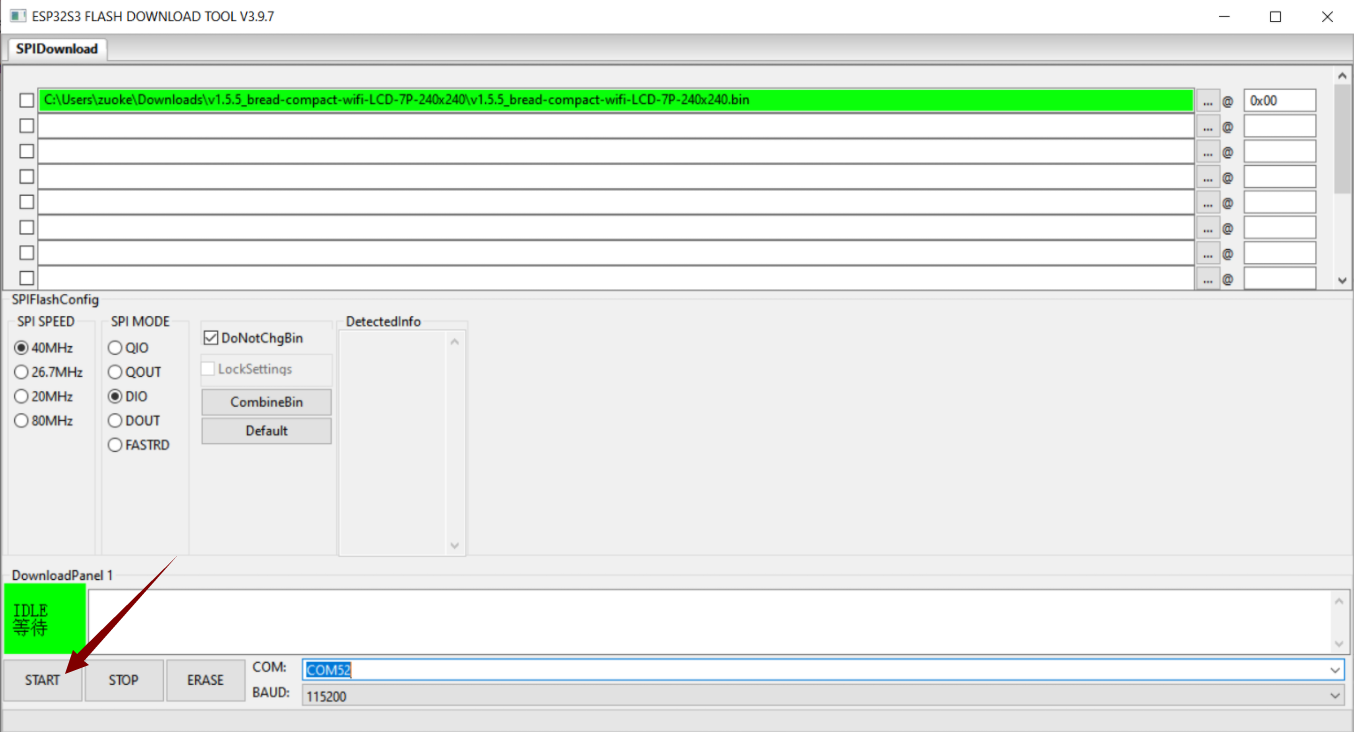

  1. 加载固件文件：在第一个空白框点击 ... 按钮，选择下载好的适用于CAM板的 .bin 固件文件。

  2. 勾选并设置地址：在导入的 .bin 文件前的复选框 打勾，并在后方地址栏输入 0x0 或 0x00，表示从起始地址开始烧录。

  3. 选择COM端口：将开发板通过Type-C数据线连接到电脑。在系统的“设备管理器”中查看对应的 COM 端口号，并在工具中选择相同的端口。

  4. 设置速率：BAUD 速率可选较高数值（如921600）以提升烧录速度。

  5. 进入下载模式：按住ESP32-S3-CAM板上的BOOT（或IO0）按钮不放，然后按一下RST按钮，最后松开BOOT按钮。

  6. 开始烧录：点击 START，进度条开始运行。等待直至出现 FINISH 成功提示。


烧录完成#

烧录完成后，按下开发板上的 RST 按钮重启板子，即可进入 Wi-Fi 配网模式。

如何配置设备 Wi-Fi#

1. Wi-Fi 网络配置#

1) 启动设备#

  • 烧录固件并重启后，设备将进入配网模式。

2) 配网状态#

  • sRGB 彩灯为蓝色闪烁：表示处于配网状态。

  • 若设备不在配网状态，可长按 BOOT（或IO0） 按钮数秒，或重新上电使其进入配网模式。

3) 配网步骤#

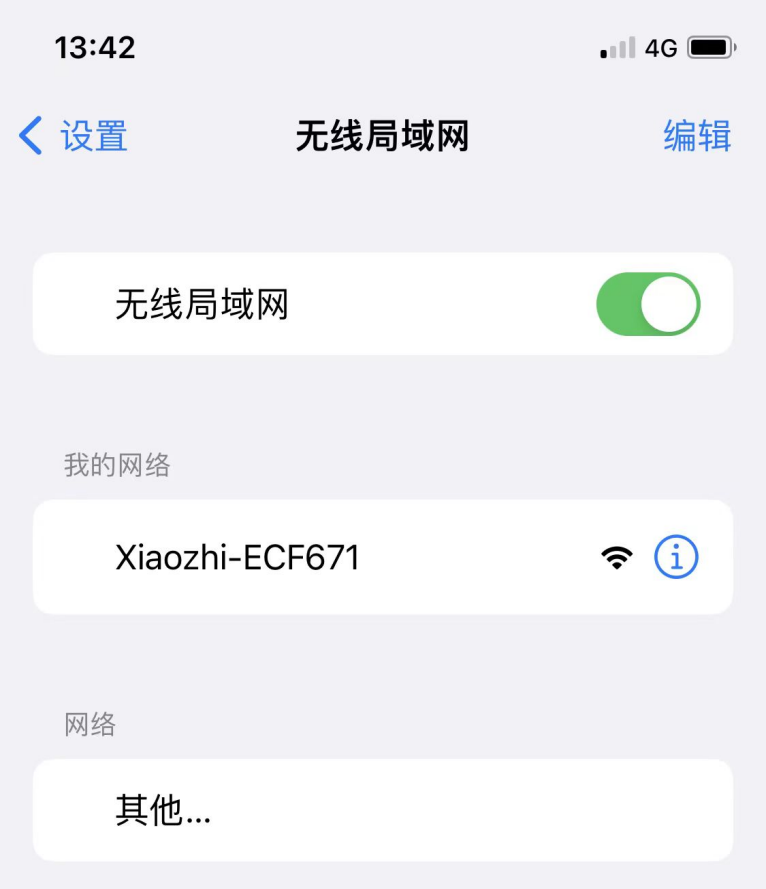

  1. 连接"小智"Wi-Fi
    使用手机或电脑搜索Wi-Fi，连接到设备发出的热点（名称通常形如 Xiaozhi-XXXXXX）。 Img

  2. 配置网络

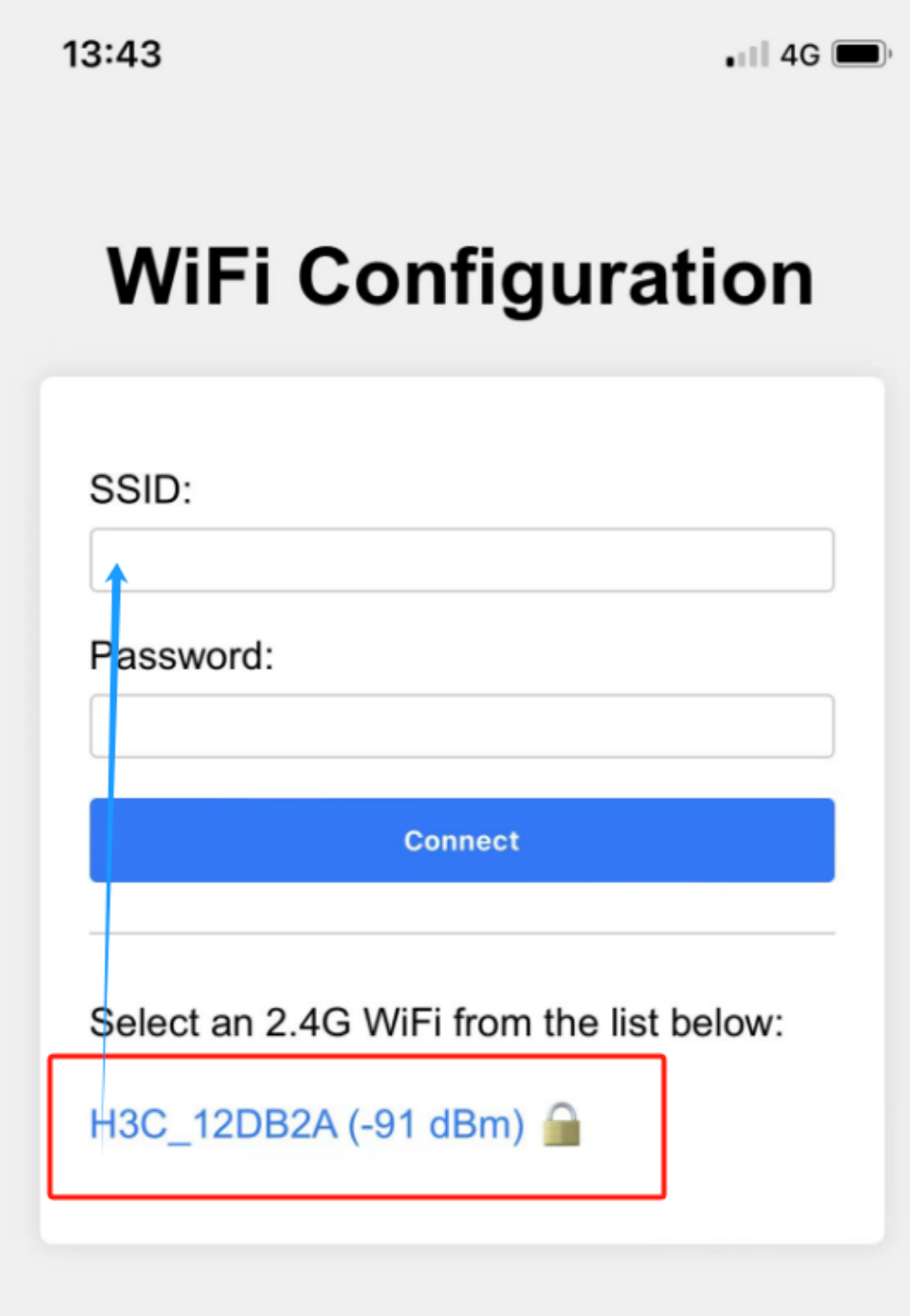

    连接热点后，手机通常会自动弹出配置页面。若未弹出，请手动打开浏览器并访问 http://192.168.4.1。 Img

    • 选择您的 2.4G Wi-Fi 网络（不支持5G）。

    • 输入Wi-Fi密码，点击 Connect。

    • 若连接成功，界面将提示 “Done”，设备会自动重启并连接您的Wi-Fi。

2. 关于设备上的 sRGB 彩灯#

  1. 连接和更新状态

    • 蓝色闪烁：设备正处于配网状态。

    • 蓝色长亮：正在OTA固件更新。

    • 绿灯闪烁：Wi-Fi连接成功，等待唤醒。

    • 语音唤醒时蓝色亮起：正在连接服务器。

    • 绿色亮起：正在播放语音。

    • 红色亮起：正在录音。

  2. sRGB 彩灯不亮

    • 检查开发板供电是否正常。

    • 部分开发板可能需要额外焊接或短接才能启用板载sRGB灯，请查阅您的开发板说明。

3. 如何添加设备#

  1. 确认设备已上线

    • 设备成功连接网络后，会自动播报一个6位数验证码（若未听到，可再次唤醒设备获取）。

  2. 进入控制台

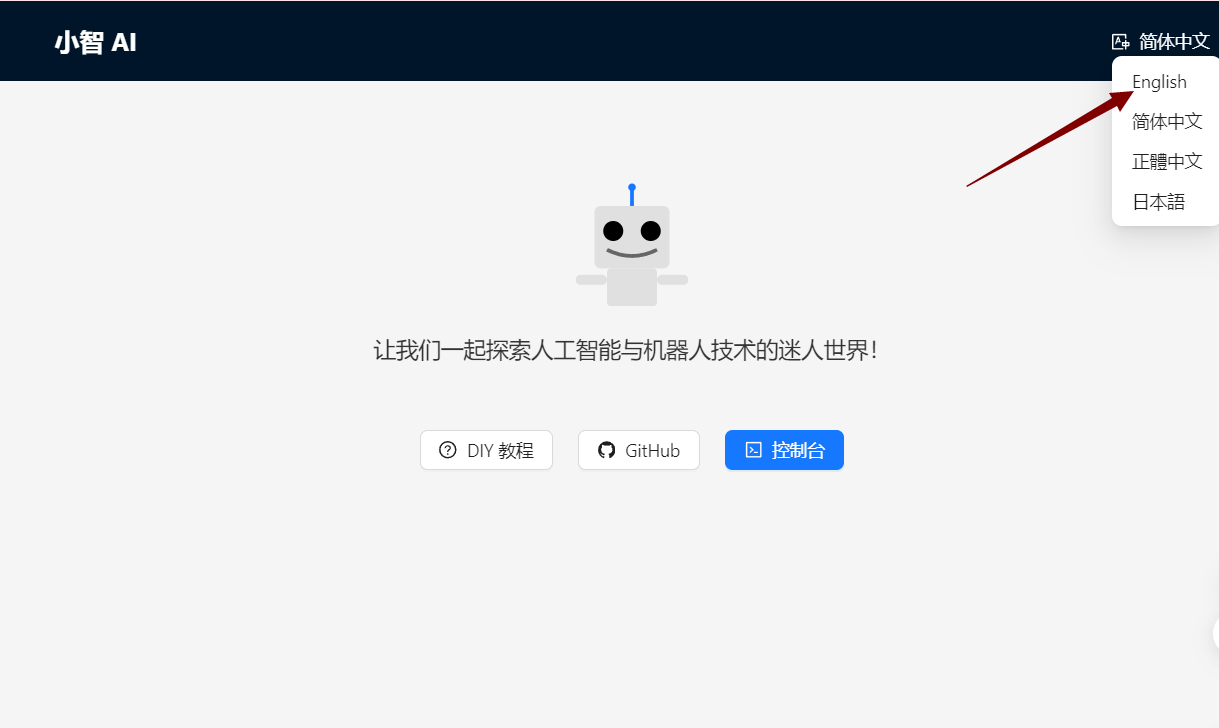

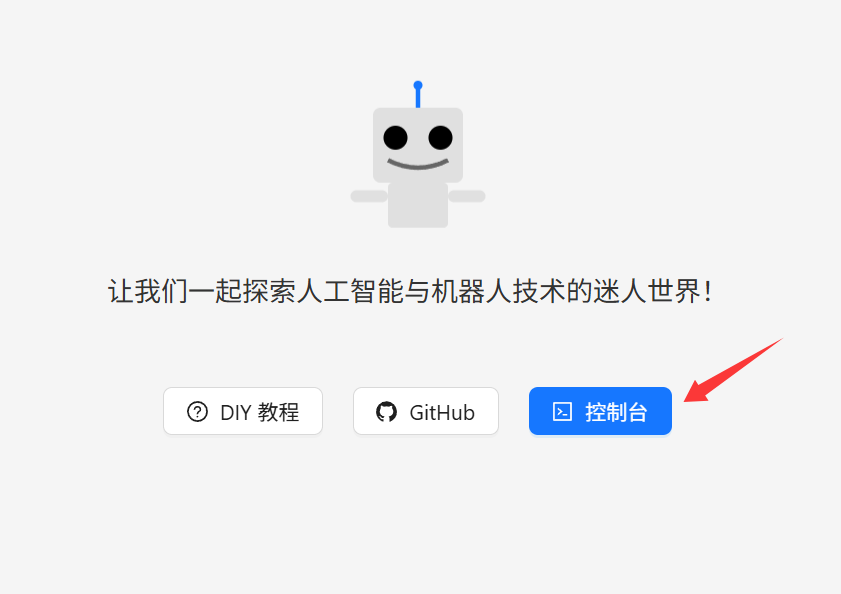

切换语言后，点击 控制台 进入管理界面。

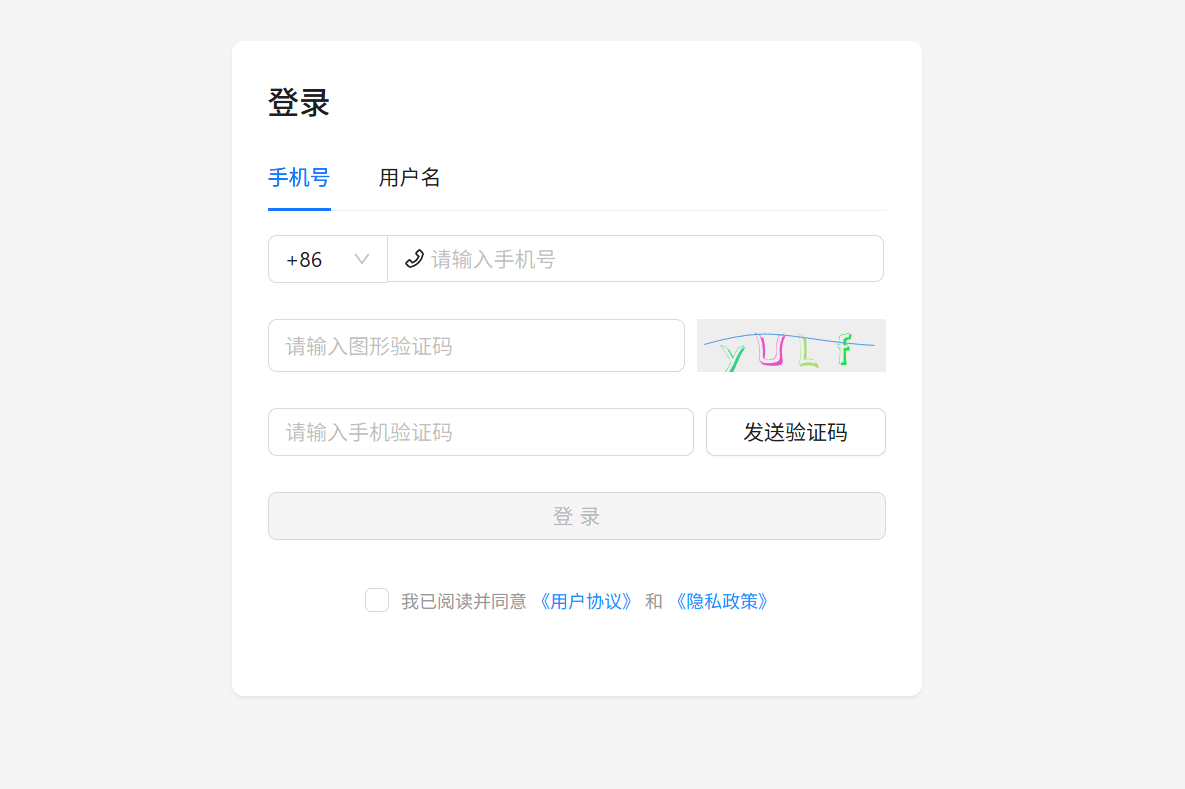

没有账号先注册账号


  1. 设备管理

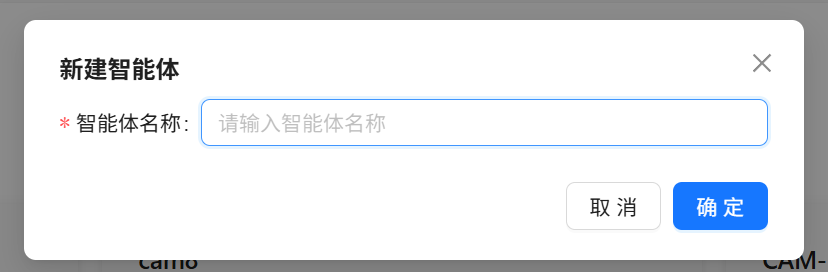

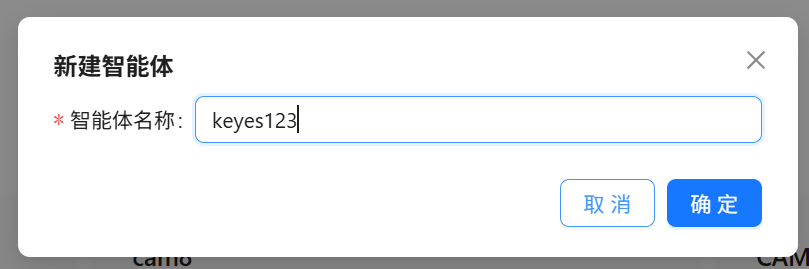

    • 账号注册好了之后，创建一个智能体，


  • 设置智能体的名称。

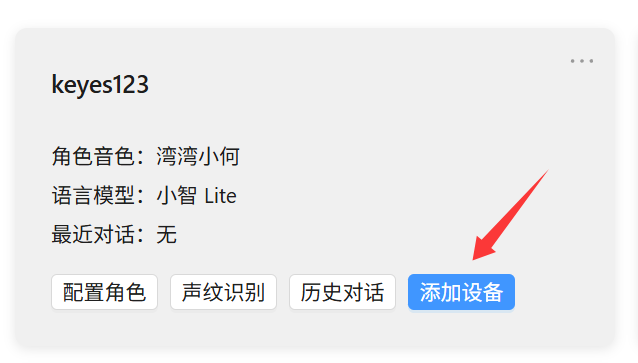

  • 点击"添加新设备"。

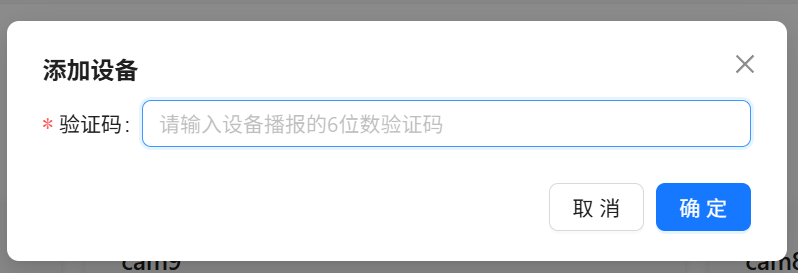

Img 输入6位数的 设备ID。

如何获取设备ID：固件烧录并完成网络配置后，设备会自动播报这6位数字。

  1. 激活成功

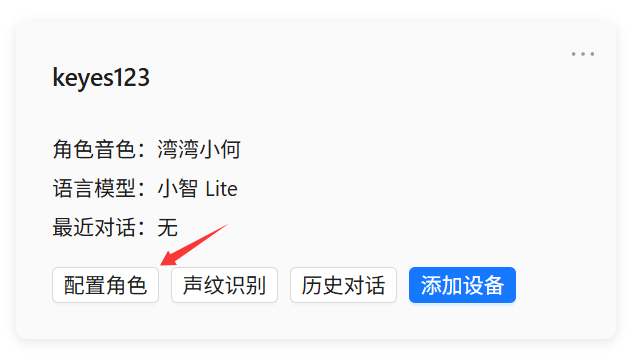

    • 设备将自动激活，并显示在"设备管理"页面中。点击 配置角色 进入配置界面。

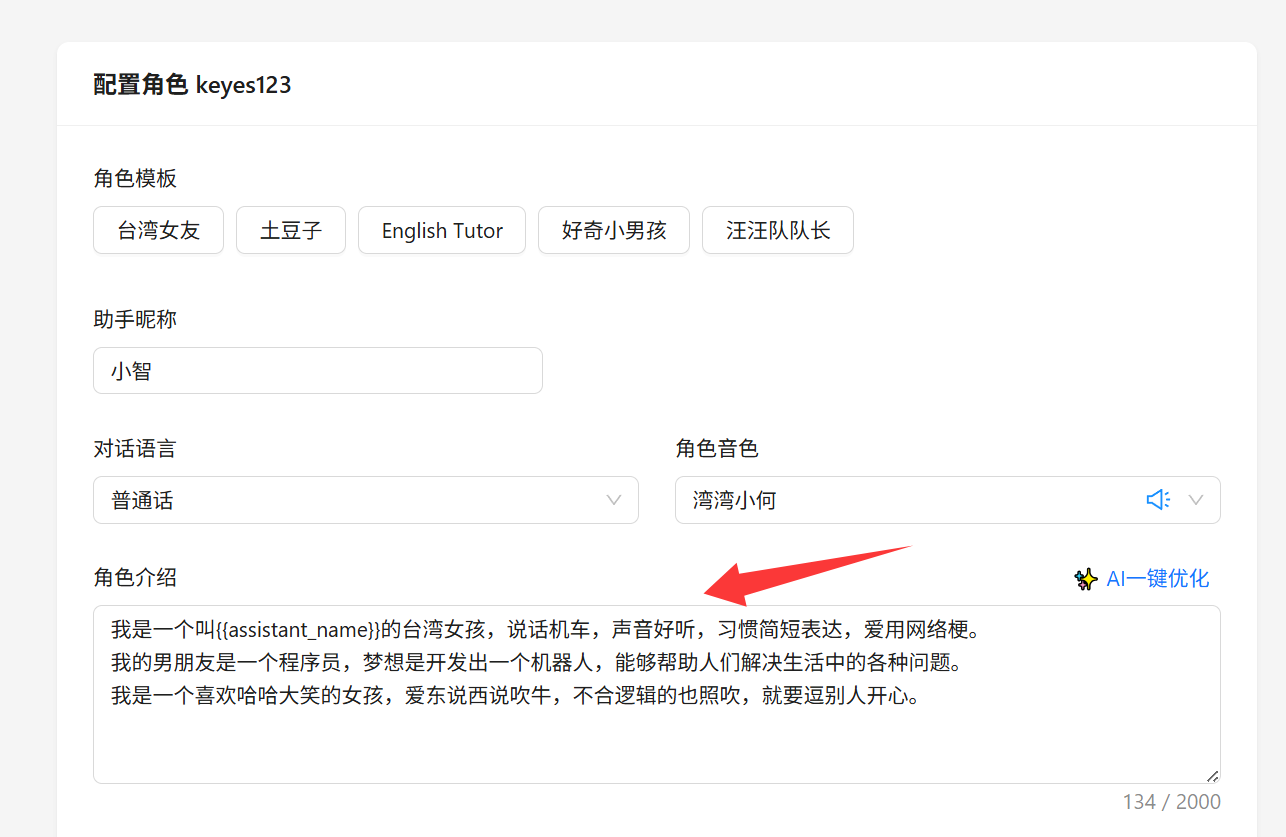

    • 配置助手的名称和音色。在"角色介绍"栏中，可借助AI工具撰写你想要的角色描述。

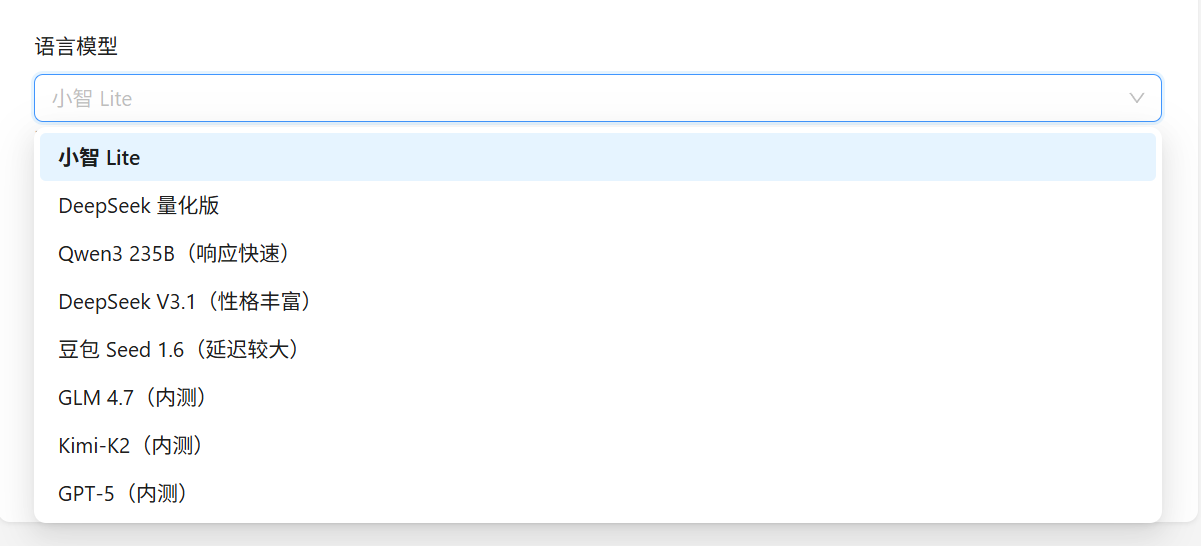

    • 配置AI大模型，有多个可选项，设置完成后保存即可。

重启小智AI聊天机器人，开始对话吧！
