简介#

这是一套利用简易硬件与语音识别技术，能让你在面包板上快速搭建出“小智AI聊天机器人”原型的DIY套件。它包含ESP32-S3-DevKitC-1开发板、MEMS数字麦克风（INMP441）、数字功放（MAX98357A）、1.54寸彩屏、腔体喇叭等关键元件，支持语音输入与语音播放，并预留接口供更多扩展，实现初级人机交互功能。

主要特色#

  • 简易搭建，快速上手：所有元件都可插接于面包板，无需复杂焊接技术。

  • 语音输入：内置MEMS数字麦克风（INMP441），有效降低环境噪声干扰。

  • 音频输出：数字功放（MAX98357A）与腔体喇叭组合，可播放清晰语音。

  • 可扩展：预留多余GPIO、I²C等接口，方便为机器人添加更多传感器或功能模块。

  • 学习友好：通过动手搭建与调试，深入了解AI语音识别与播放的基本原理。

所需硬件#

硬件名称

规格/型号

主要用途

相关图片（示例）

开发板

ESP32-S3-DevKitC-1 (WROOM N16R8 模组)

主控板，负责运行固件、处理语音与网络连接等


数字麦克风

INMP441

采集音频输入


功放

MAX98357A

音频输出驱动（将数字信号转换成模拟音频）


腔体喇叭

8Ω 2~3W 或 4Ω 2~3W

输出声音的扬声器


导线

跳线一盒、杜邦线若干

模块与开发板间的连接


面包板（2块）

400 孔，可拼接

方便直插连接各种电子元件


1.54寸彩屏

ST7789驱动

显示WiFi状态、对话信息、其他提示等

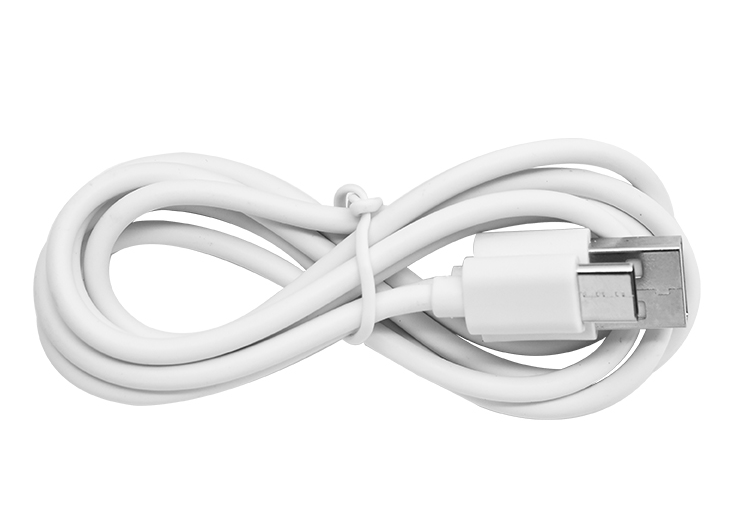

Type-C 数据线

用于烧录固件

连接开发板与PC，为固件烧录及调试提供接口


硬件介绍#

1. ESP32-S3-DevKitC-1开发板#

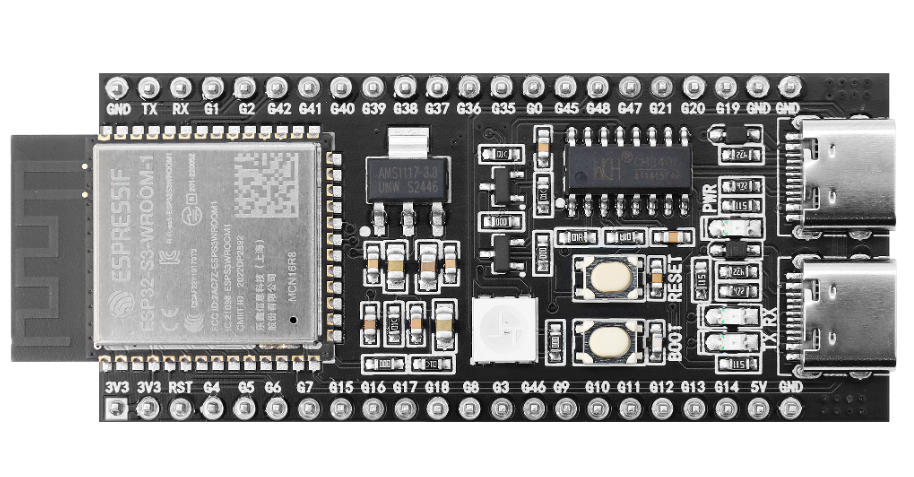

Img ESP32-S3-DevKitC-1 是一款基于 Espressif ESP32-S3 系列芯片的高性能开发板，集成 2.4 GHz Wi-Fi 和蓝牙 5.0/BLE 无线连接，并搭载最高 240 MHz 双核 Xtensa® LX7 处理器，支持机器学习硬件加速，可在语音识别、图像处理等 AI 场景下实现高效推理。下面分别介绍其主要特点与关键参数。

主要特点#

  • 高性能处理

    • Xtensa® LX7 双核架构，主频最高可达 240 MHz

    • 支持机器学习硬件加速，提高 AI 应用推理速度

  • 无线连接

    • 集成 2.4 GHz 802.11 b/g/n Wi-Fi

    • 支持蓝牙 5.0 及蓝牙低功耗 (BLE)，便于多种场景下的短距离通信

  • 丰富的接口

    • 最多可达 38 个 GPIO 引脚

    • 内置多种通信协议：ADC（12 位）、DAC、PWM、I2C、SPI、UART 等

    • 板载 LED 指示灯以及 Boot、Reset 等功能按键

  • 安全特性

    • 硬件加密引擎（AES、SHA、RSA 等）

    • 支持 Secure Boot 与 Flash Encryption，从硬件到固件多重保障

  • 低功耗设计

    • 待机功耗低至约 10 μA，Wi-Fi 运行时功耗同样经过优化

    • 适用于依赖电池供电或需长续航的项目

  • 开发生态

    • 支持 Arduino IDE，适合快速上手

    • 兼容 ESP-IDF、PlatformIO 等高级开发框架，便于定制化项目

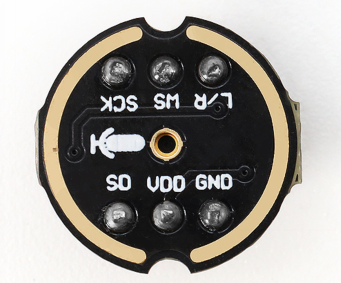

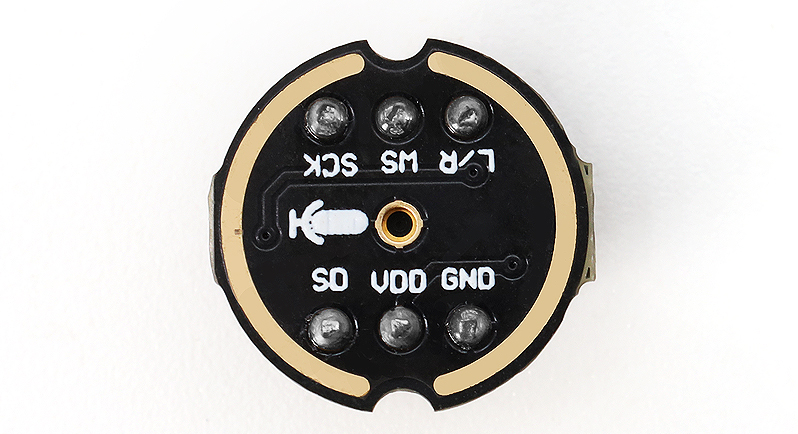

2. MEMS 数字麦克风（INMP441）#


简介#

INMP441 是一款采用 MEMS 工艺的数字麦克风，内置放大、模数转换与 I²S 输出。相比传统模拟麦克风，可有效减少噪声干扰，方便在语音识别与交互等领域应用。

特点#

  1. I²S 数字输出：直接输出数字音频，避免模拟线缆干扰。

  2. 体积小、易集成：适用于空间受限的项目。

  3. 低功耗：适合电池供电场景。

  4. 高灵敏度：可采集微弱声音，适合语音识别。

  5. 自带稳压与时钟：减少外部电路需求，简化焊接。

  6. 焊接难度较高：建议使用已焊接好排针的模块。

主要参数#

参数

数值 / 范围

说明

工作电压

3.3V (典型)

建议 1.8V ~ 3.3V

输出接口

I²S

左对齐、单声道输出

信噪比

~61 dB

信噪比越高，音质越纯净

灵敏度

-26 dBFS (典型)

94 dB SPL、1kHz 输入条件下测得

频响范围

60 Hz ~ 15 kHz (典型)

满足大部分人声采集需求

电流消耗

1.1 mA ~ 1.7 mA

典型工作电流

封装尺寸

3.76 mm × 2.95 mm

需精细焊接工艺

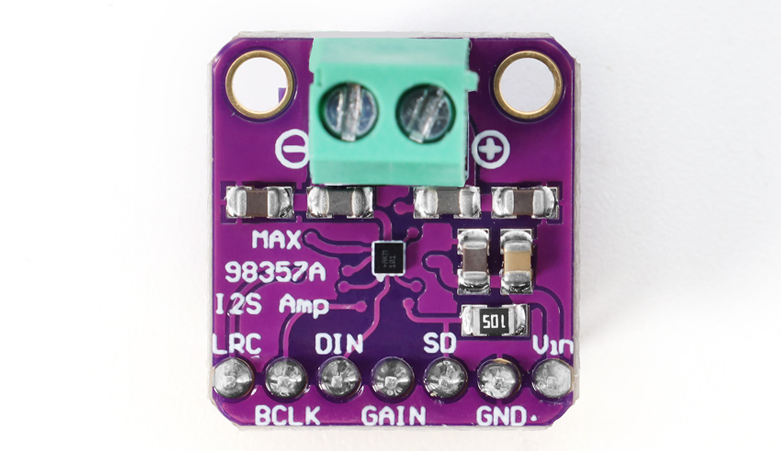

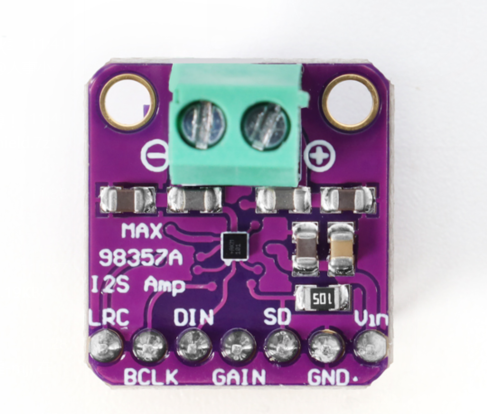

2. 数字功放（MAX98357A）#


简介#

MAX98357A 是一款集成度高的 D 类音频功放芯片，可直接通过 I²S 输入数字音频并放大输出。它省去了传统功放所需的 DAC 等环节，效率更高、体积更小，广泛应用于便携音箱、智能音箱等产品中。

特点#

  1. I²S 数字输入：无需额外 DAC，简化设计。

  2. D 类高效率：可达 90% 以上，适合电池供电场景。

  3. 内置滤波/PLL：适应多种采样率，输出稳定可靠。

  4. 简化外围电路：只需少量电容电阻即可工作。

  5. 保护机制：具备过流、过热等保护功能，使用更安全。

  6. 驱动多种扬声器：可带动 4Ω/8Ω 扬声器，适应小功率音频应用。

主要参数#

参数

数值 / 范围

说明

工作电压

2.5V ~ 5.5V

常用 3.3V 或 5V

输出功率

3W@4Ω / 2W@8Ω

视电压与散热条件而定

效率

高达 90% 以上

有效减少能量损耗

采样率

8kHz ~ 96kHz

内置 PLL，支持多种格式

THD+N

< 0.03% @1W, 5V

保证较好音质

保护功能

过热 / 过流 / 短路

增加安全性

注意: 建议预留散热空间，正确匹配扬声器阻抗并合理设置增益，避免失真或芯片损坏。

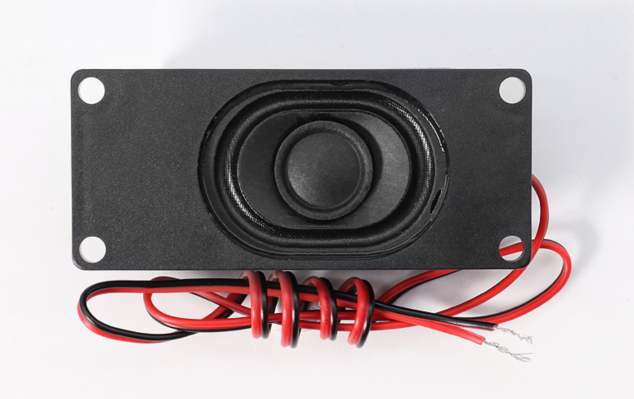

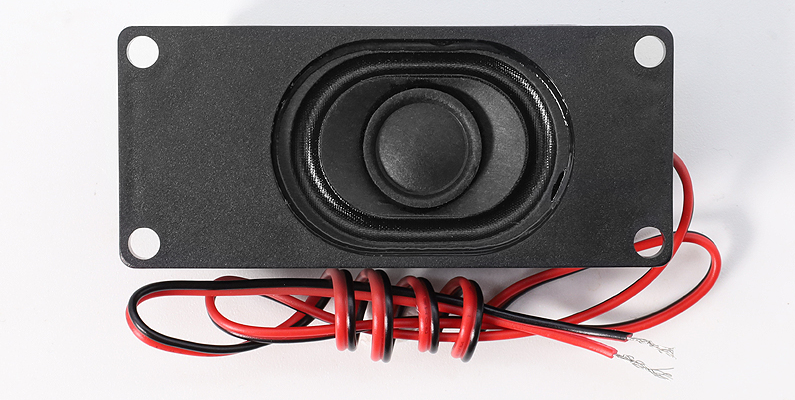

3. 腔体喇叭（8Ω 2W ）#


简介#

此类喇叭在封闭或半封闭腔体中工作，能优化低频、集中声能。常见于便携音箱、智能语音设备等。

特点#

  1. 阻抗与功率适配：8Ω，功率 2W，适合小型功放。

  2. 提升低频：腔体设计有助于增强低频下潜。

  3. 小巧易装：多配备卡扣或螺丝孔，便于集成。

  4. 常用范围广：适合多种环境音量需求。

主要参数#

参数

数值 / 范围

说明

阻抗

8Ω

通用规格，匹配小功放

额定功率

2W

日常音量场景

频率响应

~200Hz ~ 20kHz

腔体优化中低频表现

灵敏度

80~90 dB (@1W/1m)

灵敏度较高，能效更佳

安装方式

螺丝/卡扣/背胶

视具体型号而定

注意： 建议搭配合适的数字功放（如 MAX98357A）并校准音量，避免过载导致失真或损坏。

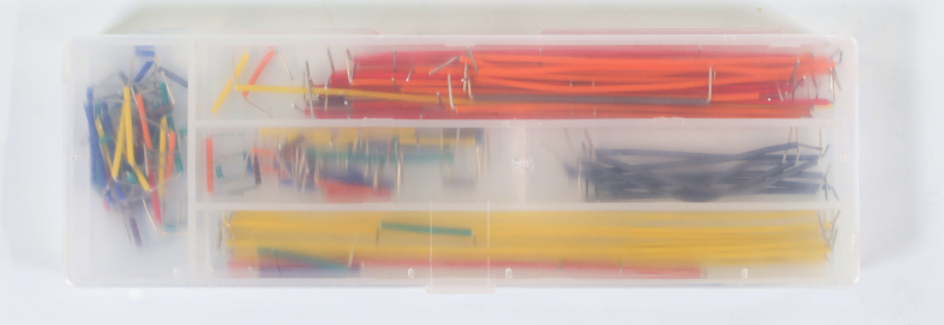

4. 盒装跳线，#

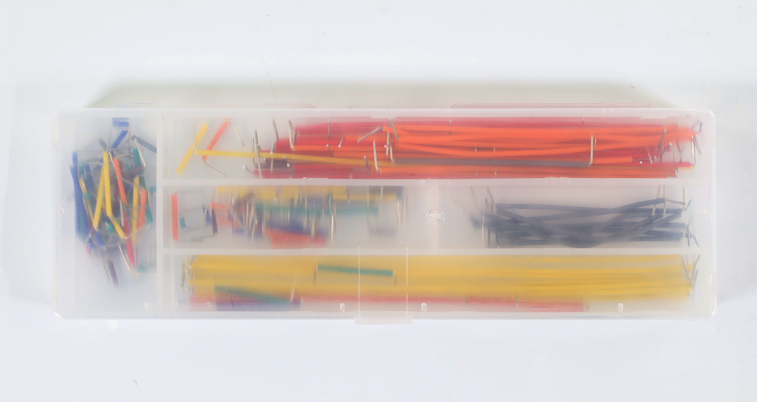

盒装跳线简介
盒装跳线是指各类杜邦线（公对公、公对母、母对母）按长度和颜色分装于小格子中的一整套套件，可用于面包板或电路项目的快速搭建与连接。

主要特点

  1. 多种线长与接口形式，适配不同接线需求。

  2. 色彩丰富，易区分电路走线。

  3. 盒装设计，携带与存储方便。

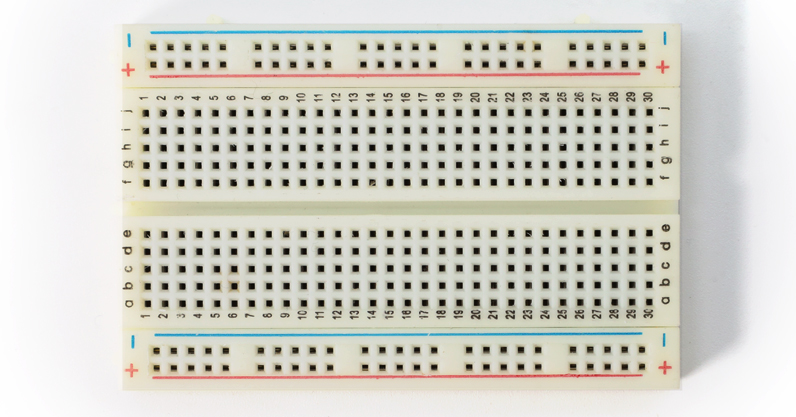

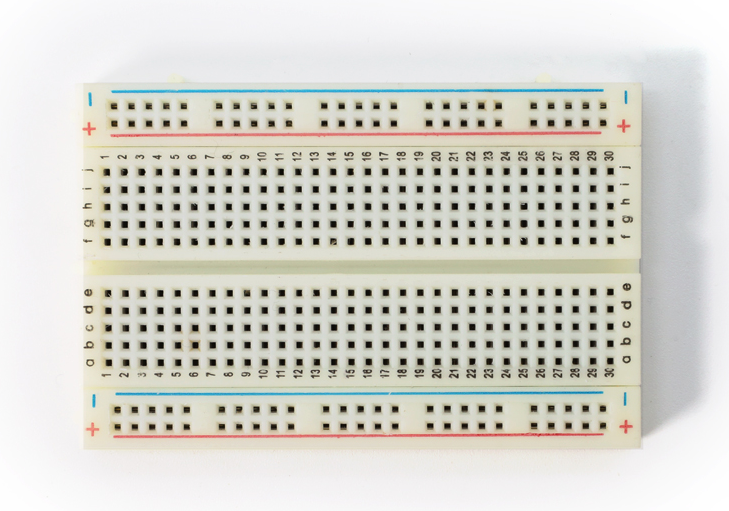

5. 面包板（2块 400 孔，可拼接，可选，推荐）#


面包板可用于快速搭建、调试原型电路，免焊接，且能有效管理线路接口，避免布线杂乱。400 孔设计足以容纳常见模块和跳线，且可通过拼接扩展更大面积。便于元器件插拔与布局调整，适合电子爱好者与初学者使用。

提示：善用面包板上的电源和地线排布，能提高电路整洁度和稳定性。

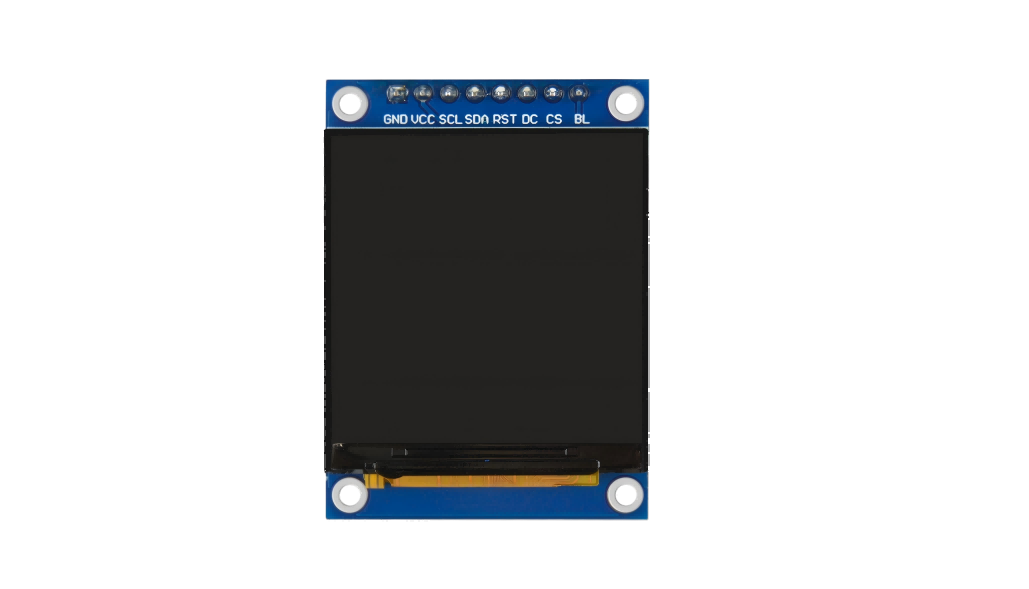

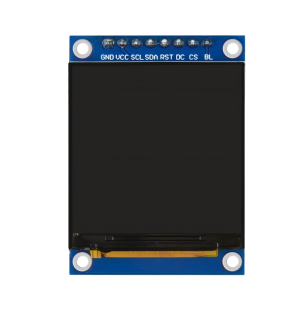

6. 1.54 英寸 IPS 彩屏模块#


简介#

1.54 英寸 IPS 彩屏模块是一款高性能的显示器，适用于各种电子项目和产品。该模块采用先进的 IPS 技术，能够提供丰富的颜色及清晰的显示效果，适合于需要高可视性的应用场景。其小巧的尺寸和简单的接口设计，使其非常适合嵌入式开发和便携设备。

特点#

  • 高分辨率显示: 240x240 像素的分辨率确保画面清晰，细节丰富。

  • 色彩丰富: 支持 RGB 65K 色显示，能够呈现更加生动和真实的图像。

  • 全视角面板: IPS 技术提供超宽的可视角度，即使在较大的角度也能保持优良的图像质量。

  • 简单接口: 采用 4 线 SPI 串行总线接口，仅需少量输入输出端口即可接入。

  • 广泛的兼容性: 提供丰富的 STM32、C51 和 MSP430 示例程序，易于开发和集成。

  • 军工级标准: 具备军工级工艺标准，确保长期稳定工作，适用于各种环境。

  • 技术支持: 提供底层驱动技术支持，帮助开发者快速上手。

产品参数#

名称

参数

显示颜色

RGB 65K 彩色

SKU

MSP1541

尺寸

1.54 inch

面板材质

TFT

驱动芯片

ST7789

分辨率

240 x 240 像素

显示接口

4-line SPI interface

有效显示区域 (AA区)

27.72 x 27.72 mm

触摸屏类型

无触摸屏

触摸 IC

无触摸 IC

模块 PCB 底板尺寸

32.00 x 43.72 mm

视角

全角度

工作温度

-10℃ ~ 60℃

存储温度

-20℃ ~ 70℃

工作电压

3.3V

功耗

待定

如何接线#

ESP32S3 开发板与各模块接线脚位明细#

1. ESP32S3 开发板与麦克风接线#

ESP32S3开发板

麦克风 INMP441（I2S接口）

GPIO 4

WS 数据选择

GPIO 5

SCK 数据时钟

GPIO 6

SD 数据输出

3V3

VDD 电源正 3.3V

GND

GND 接地 短接 L/R 左右声道

2. ESP32S3 开发板与数字功放接线#

ESP32S3开发板

数字功放 MAX98357A

GPIO 7

DIN 数字信号

GPIO 15

BCLK 位时钟

GPIO 16

LRC 左右时钟

3V3 / 3.3V

Vin（或VCC） 电源输入 短接 SD 关机频道

GND

GND 接地 短接 GAIN 增益和频道 （BGA封装麦克风不接）

音频+ 接 喇叭正极（一般红线，必要时可用万用表测试）

音频- 接 喇叭负极

3. ESP32S3 开发板与 1.54 英寸 IPS 彩屏LCD接线#

ESP32S3 引脚

彩屏LCD模块引脚

功能说明

GND

GND

地线

3V3

VCC

电源正 (3.3V)

GPIO21

SCL

SPI 时钟信号

GPIO47

SDA

SPI 数据信号

GPIO45

RES

复位信号

GPIO40

DC

数据/命令选择信号

GPIO41

CS

片选信号

GPIO42

BLK

背光控制信号（高电平点亮）

ESP32S3 开发板与各模块接线步骤示意图#

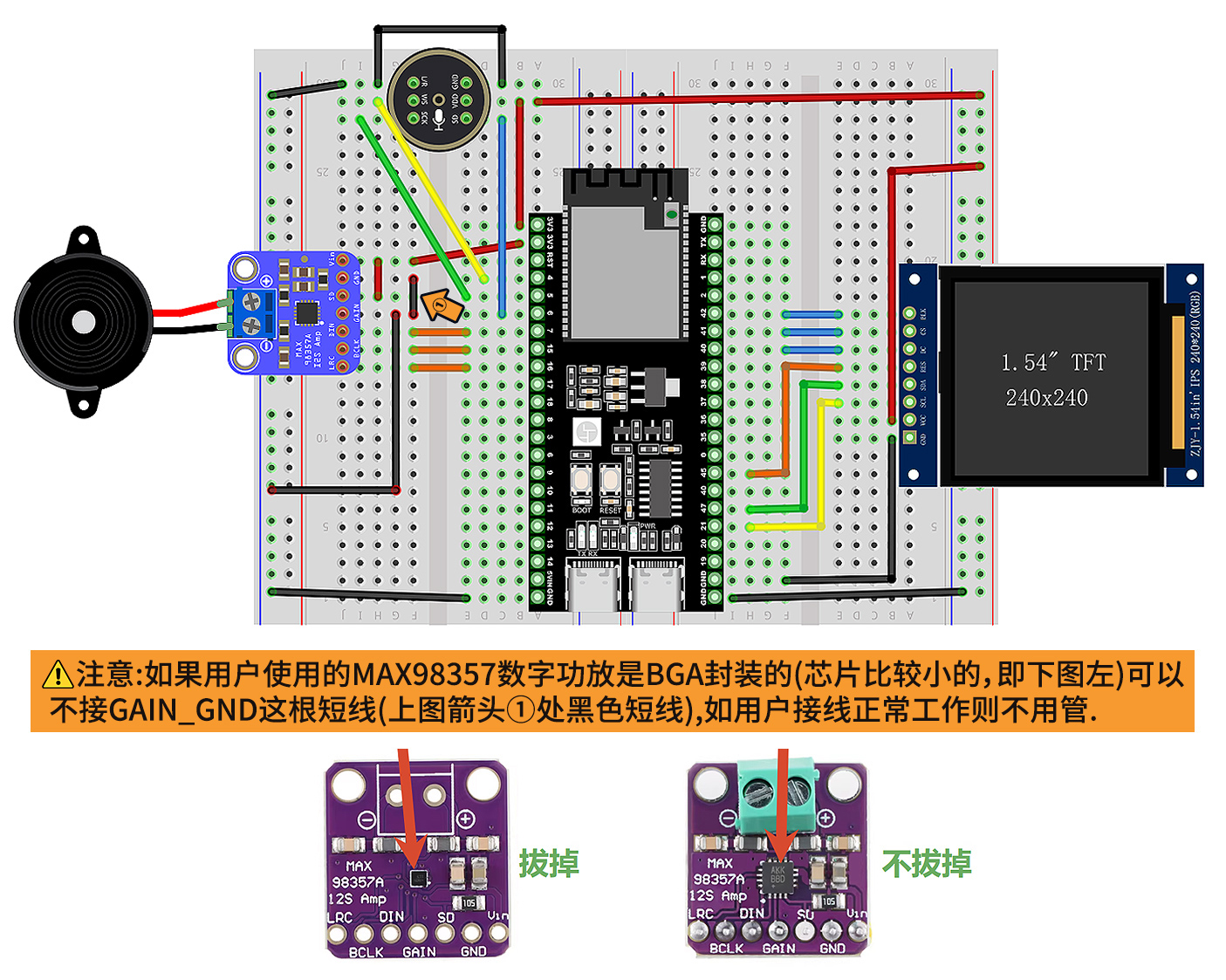

先上一个完整的图

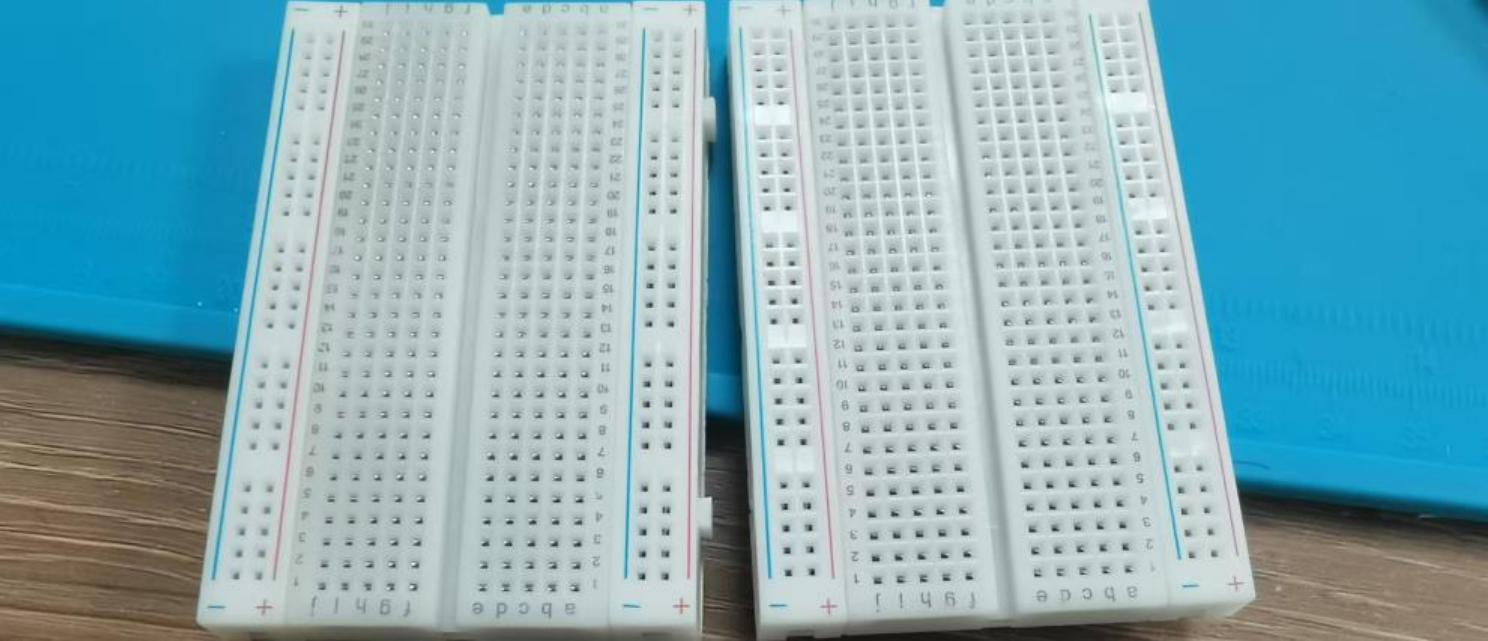

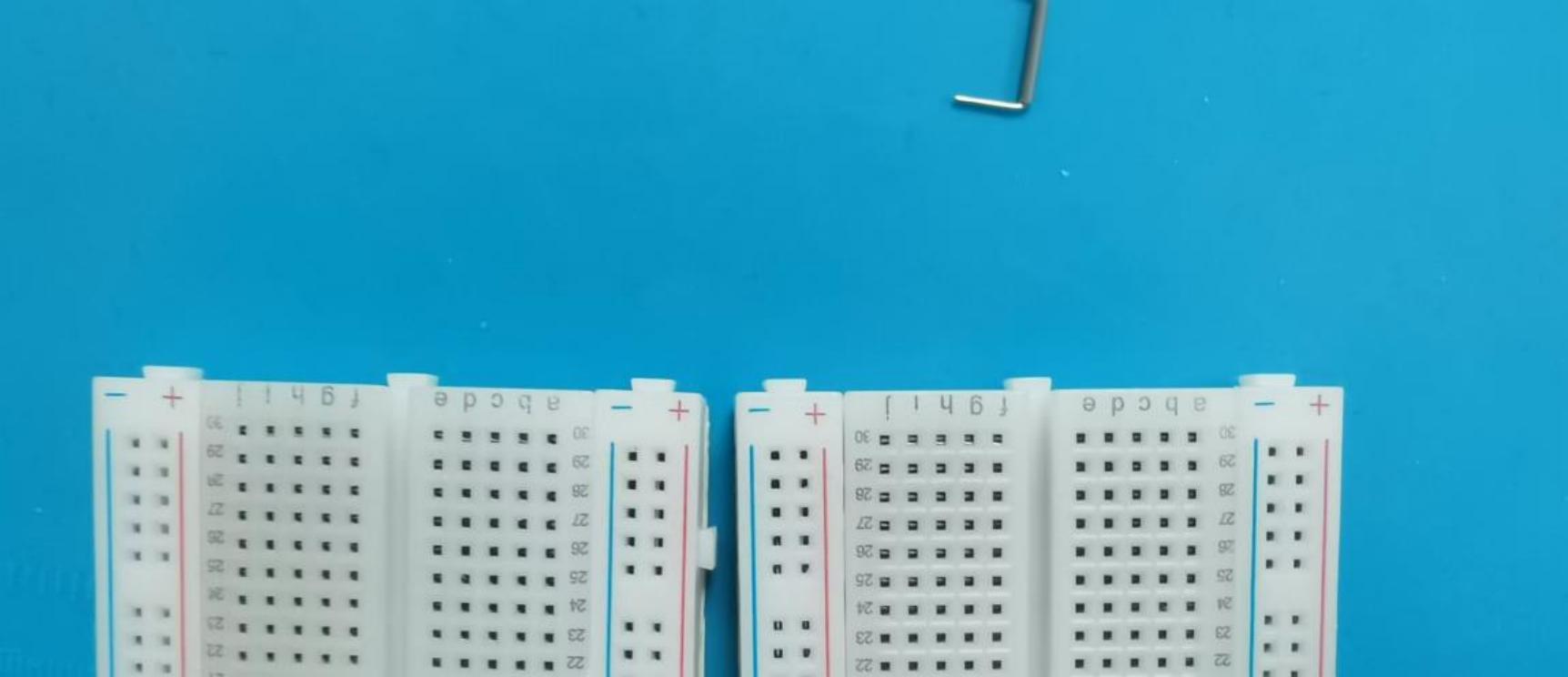

第一步面包拼接，是有卡扣的，扣在一起就可以了

第二步面包板有 6 个凸出来的为上

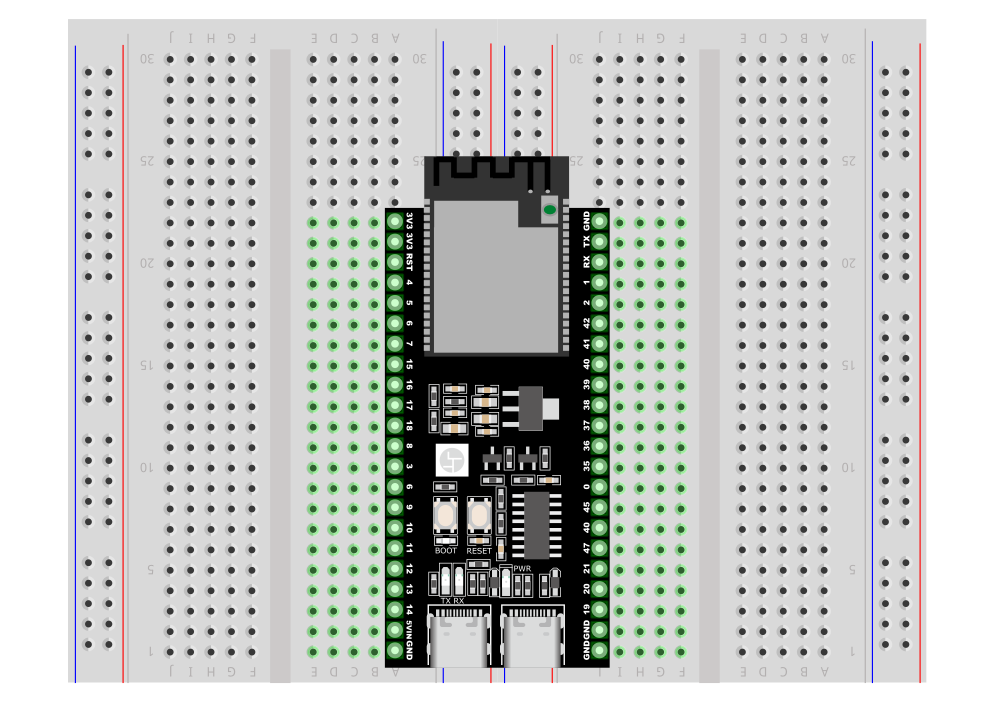

开始接 ESP32 开发板。开发板从左边 A1 开始对着孔位。顶住最下面那一格

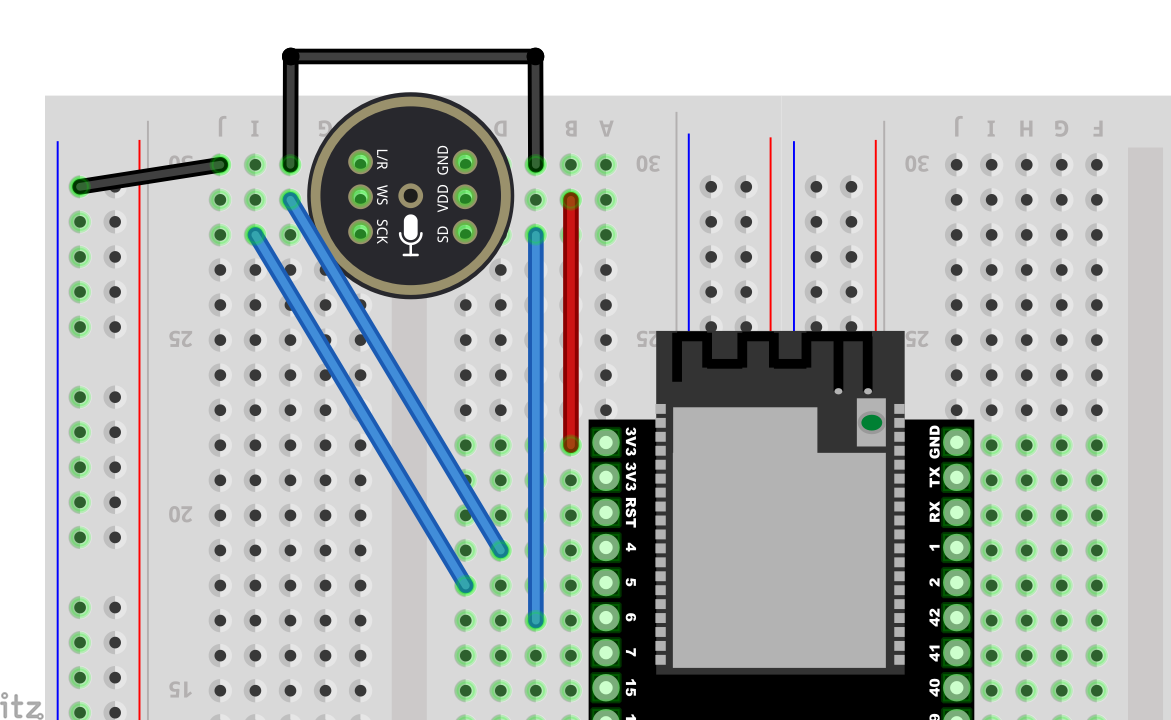

第三步开始接线，注意对着引脚。如不会看的，可以对照数字。 圆型的 INMP441 接线：


然后 INMP441 怎么插。如图

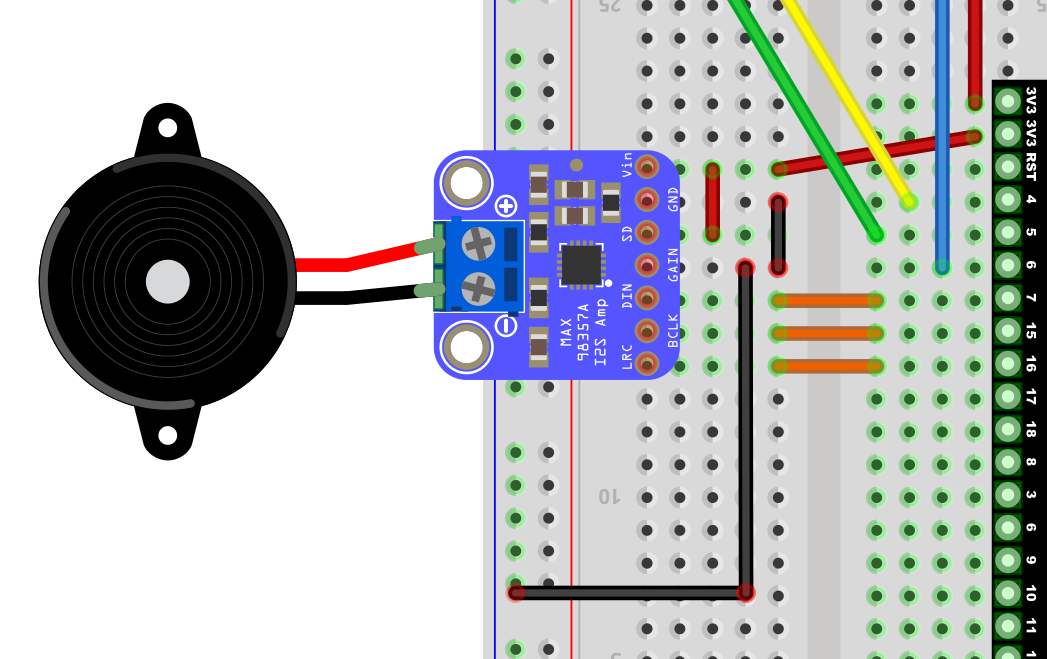

第四步：MAX98357 接法：

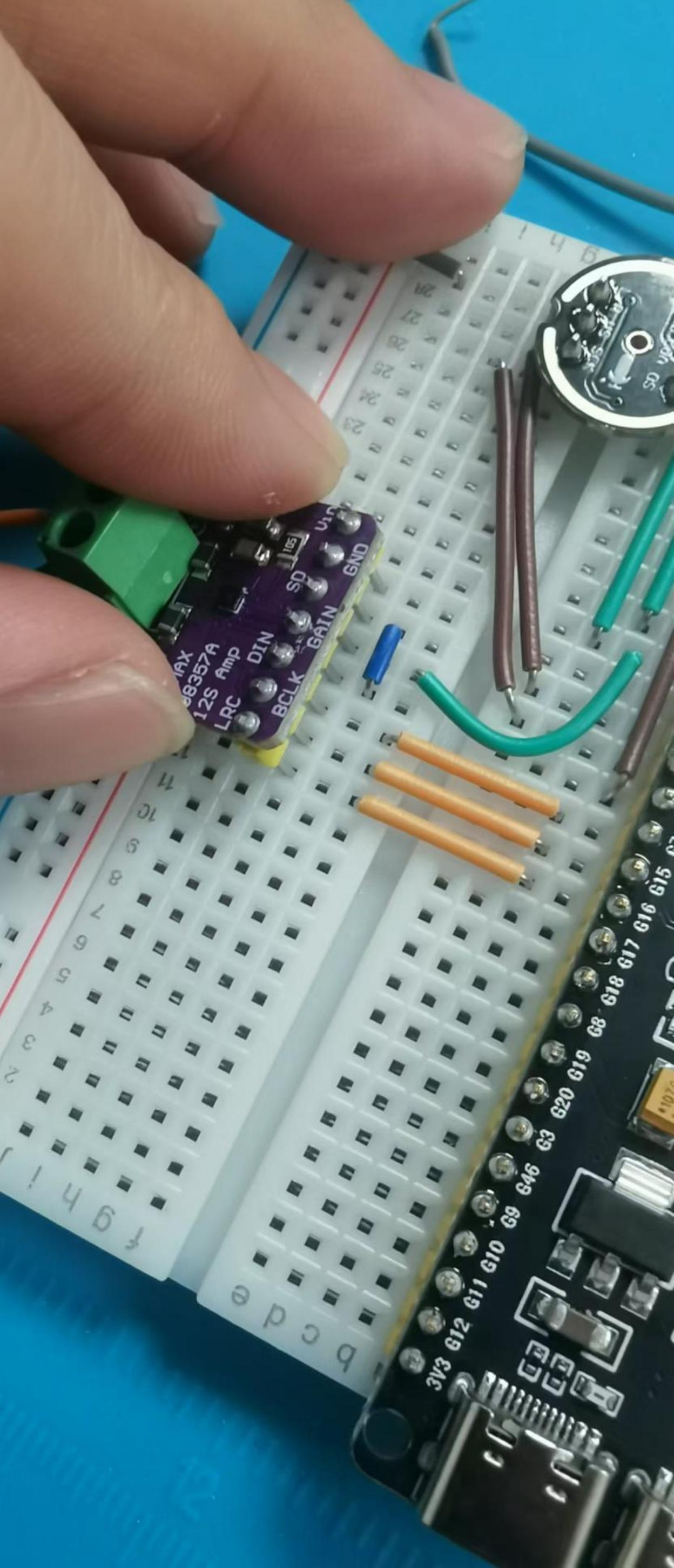

接好线后插功放：3 根橙色的线是跟 功放的 LRC/BCLK/DIN 对齐的

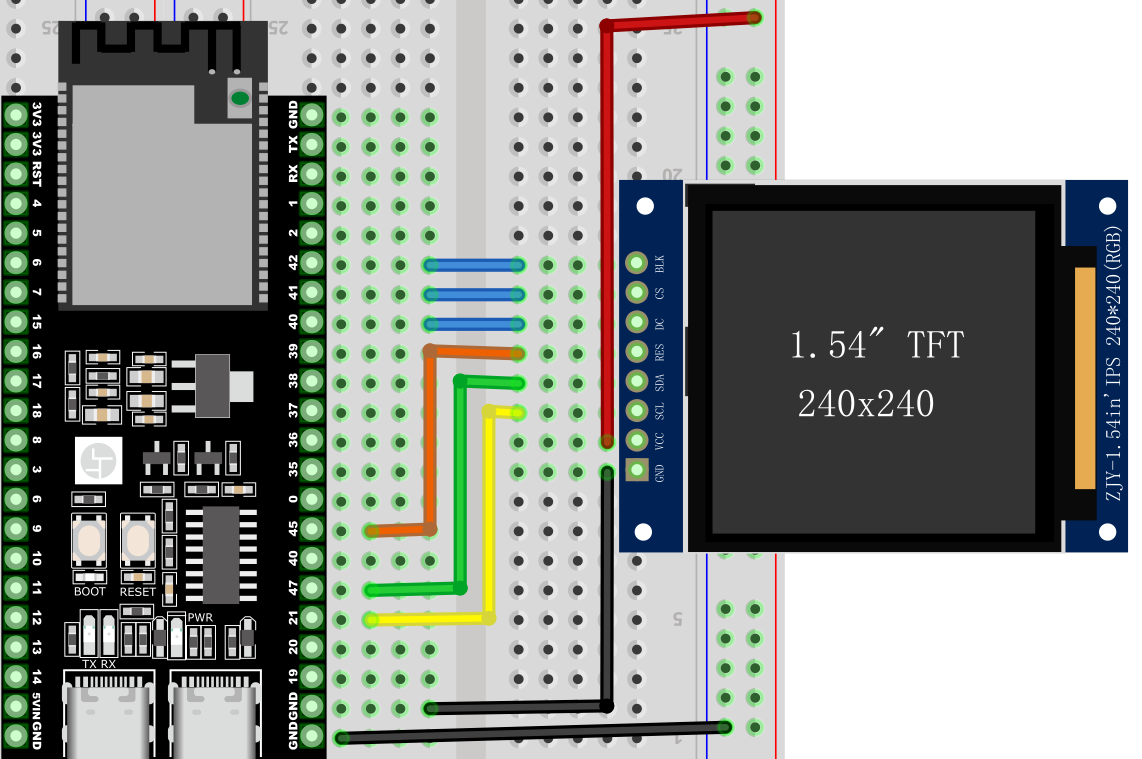

第五步：LCD彩屏接法：

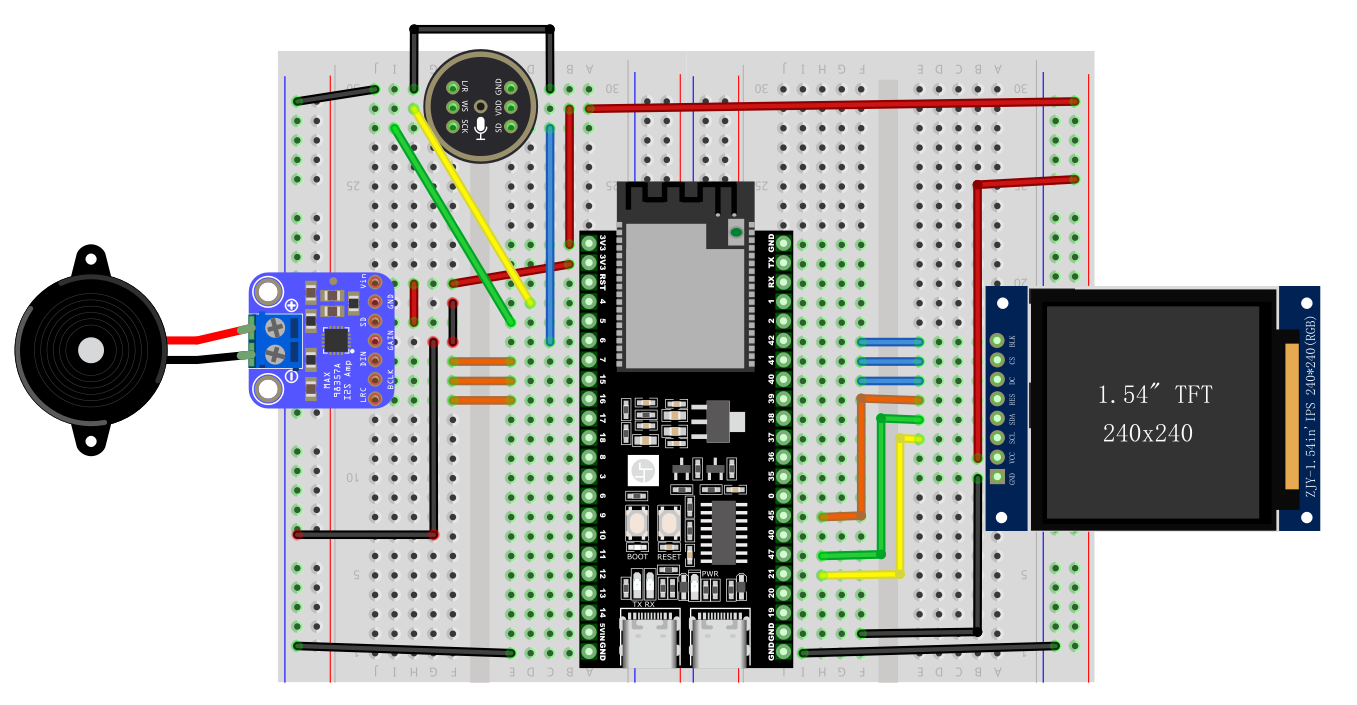

完成后图


这样就可以进入下一步，进行配网了

常见接线问题 FAQ#

  1. 烧录固件后，RGB灯不亮

    • 请检查 RGB 灯周围的焊点是否已焊好。若有未焊接处，可先用导线将对应焊盘接通，重启后查看灯光能否正常亮起。

  2. 如何检查电路故障？

    • 未接电源时：可用万用表测量导线与 GND 或 3.3V 引脚间的导通情况，排查是否有短路或断路。

    • 接上电源后：测量 GND 与其他引脚的电压值是否在正常范围（例如 5V、3.3V）；若异常，可继续追查对应模块和连线。

  3. 面包板使用时频繁出现接触不良怎么办？

    • 可能是面包板插孔老化或元件引脚氧化。可尝试更换新面包板、清理元器件引脚，或使用更短的跳线以减少故障点。

  4. 传感器、电源模块等如何共地？

    • 外接模块的地线需与主控板 GND 保持一致，统一接到同一条地线上，避免产生噪声或信号不稳定问题。

提示：若遇到无法定位的问题，可排查电源是否稳定（如 5V 或 3.3V 供电），并确认固件版本及示例代码与连线实际情况对应一致。

Flash 烧录固件（无 IDF 开发环境）#

本说明适用于 ESP32-S3-WROOM-N16R8 版本的固件烧录，使用 Flash Download Tool 工具。

刷机工具一键下载

刷机工具

1. 准备工作#

  • 操作系统：以 Windows 为例，推荐使用 Flash Download Tool 3.9.7（其他较新版本亦可）。

  • 获取工具：从 Espressif官网下载 并解压到任意文件夹，无需安装。

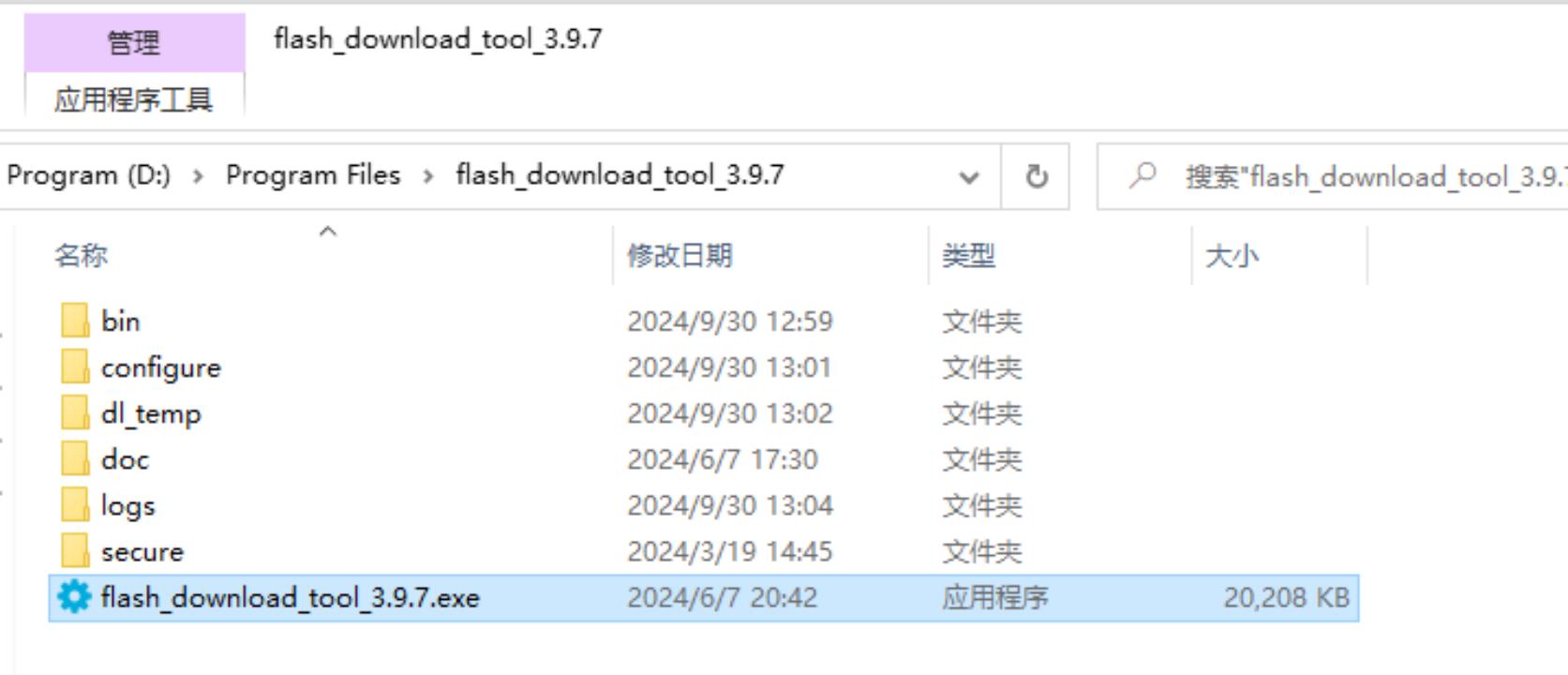

  • 运行方式：进入解压后的目录，双击 flash_download_tool_3.9.7.exe 即可启动。

2. 下载固件#

固件一键下载

刷机固件

点击下载，然后解压。

  1. 复制 .bin 文件至指定目录

    • 将解压得到的 v1.5.5_bread-compact-wifi-LCD-7P-240x240.bin 建议放于 Flash Download Tool 的 bin 目录下，便于后续操作。

3. 烧录固件 / 下载到开发板#

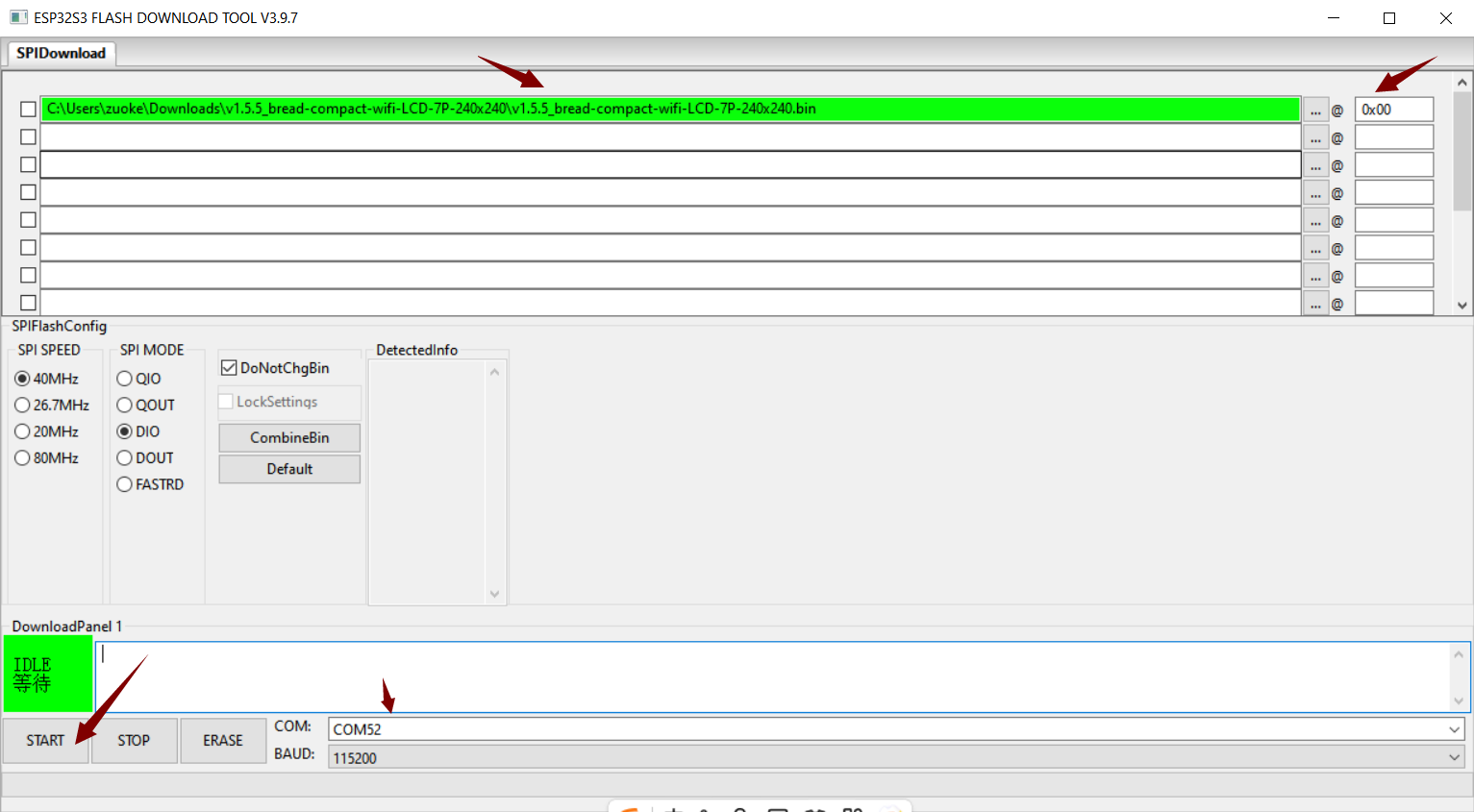

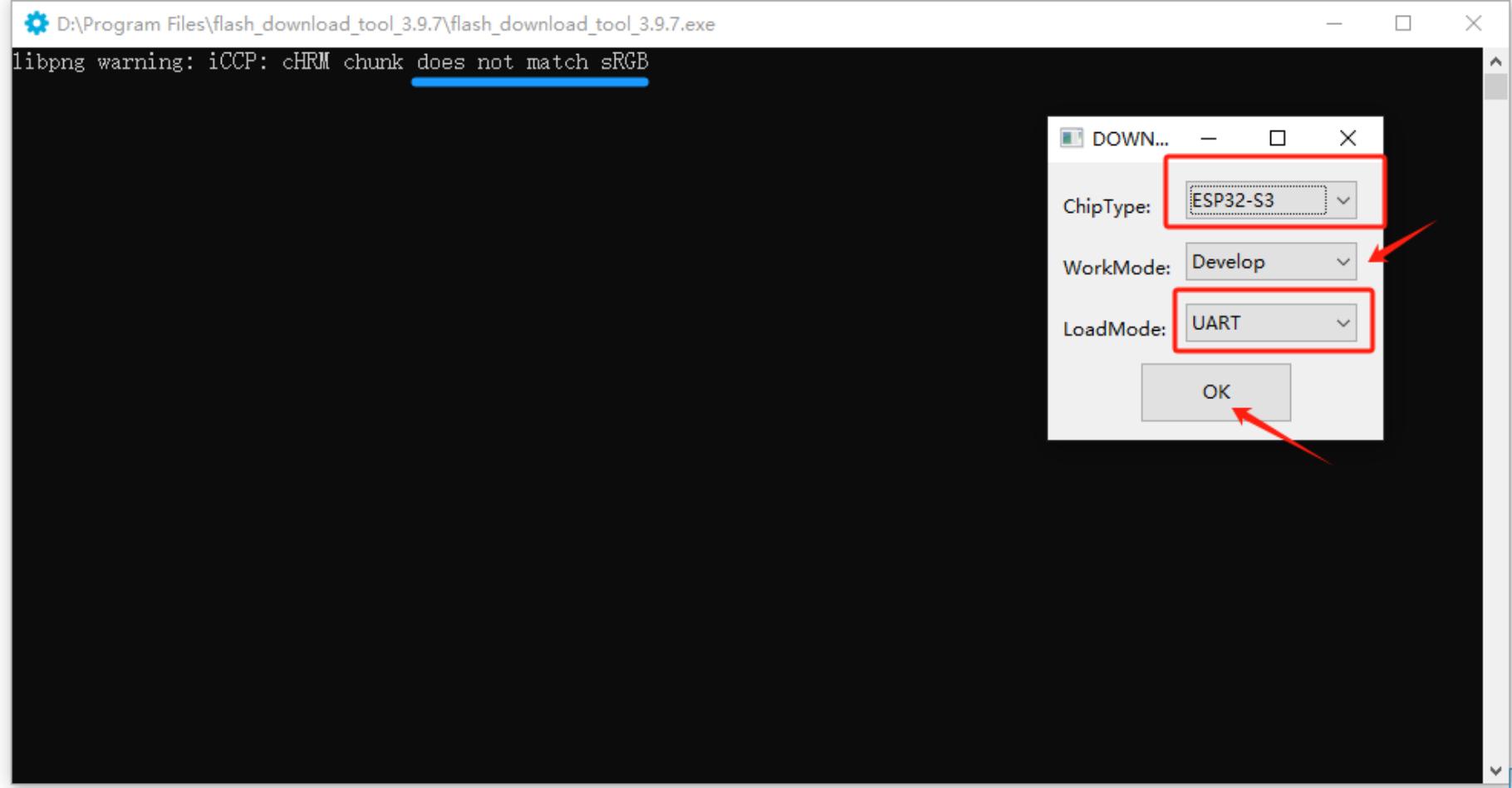

解压并进入 flash_download_tool_3.9.7 目录，双击运行 flash_download_tool_3.9.7.exe，界面如下所示：

1）下载设置#

  1. 芯片类型（ChipType）：选择 ESP32-S3

  2. 工作模式（WorkMode）：选择 Develop

  3. 加载模式（Download Mode）：建议选择 UART（若选 USB，需额外设置，此处不做介绍）

接口及 sRGB 说明：

  • 当开发板 Type-C 接口面向自己时，右侧插口为 UART 接口，左侧为 USB 接口，请勿混淆。

  • 若板载 sRGB 灯未焊接，工具识别时可能会出现提示警告（不影响烧录），后续可通过短接焊盘解决（见文档末位置 2）。

2）加载固件 & SPI 下载设置#

  1. 输入固件路径：在第一个空白框点击 ... 按钮，选择 v1.5.5_bread-compact-wifi-LCD-7P-240x240.bin 文件。


  1. 勾选固件选项：在所导入 .bin 文件前的复选框 打勾，并在后方地址栏输入 0x0 或 0x00 以表示烧录到存储器的起始地址。

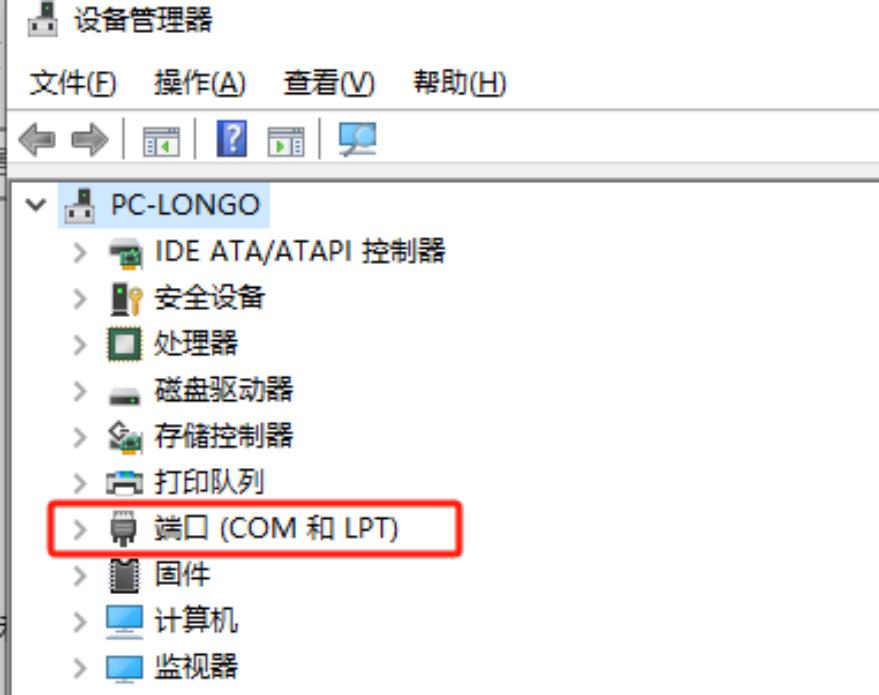

  2. COM 端口：在系统的“设备管理器”中展开串口项目，查看对应的 COM 端口号，并在工具中选择相同的端口。

  3. 速率设置：默认 SPI 速度即可，BAUD 速率可选较高数值以提升烧录速度。


  1. 开始烧录：点击 START，进度条开始运行，直至出现 FINISH 成功提示。整个过程通常需数分钟到十余分钟不等，取决于固件容量和速率设置。


烧录完成#

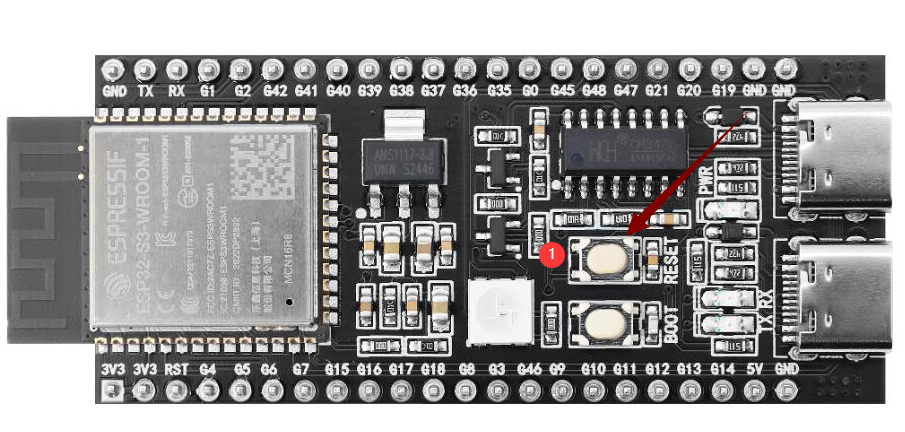

烧录完成后，按下开发板上的 RST（Restart） 按钮（下图位置 1）重启板子，即可进入 Wi-Fi 配网模式。配网操作详见后续说明。


如何配置设备 Wi-Fi#

1. Wi-Fi 网络配置#

1) 启动设备#

  • 烧录固件完成后，保持设备通电，按下 RST 按钮（下图位置 1）重启，设备将进入配网模式。

2) 配网状态#

  • sRGB 彩灯为蓝色闪烁：表示处于配网状态。

  • sRGB 彩灯一直不亮：详情见本页第 2 节说明。

  • 若设备不在配网状态或需要重新配网，可按住 配网按键（连接 1 号 GPIO），再按下 RST 复位；先松开 RST，再松开配网按键重新进入配网。

  • 固件版本 ≥0.2.2 时，如三次连接原 Wi-Fi 失败，将自动回到配网模式（切换网络时可按 RST 重启设备）。

3) 配网步骤#

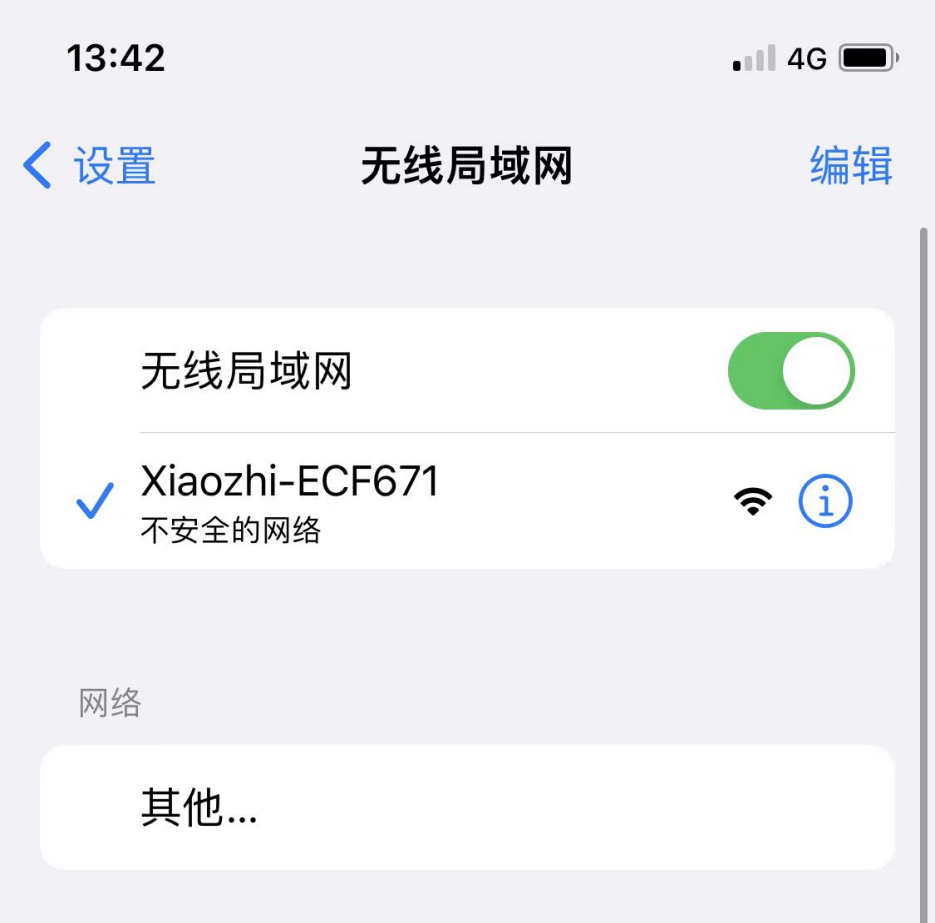

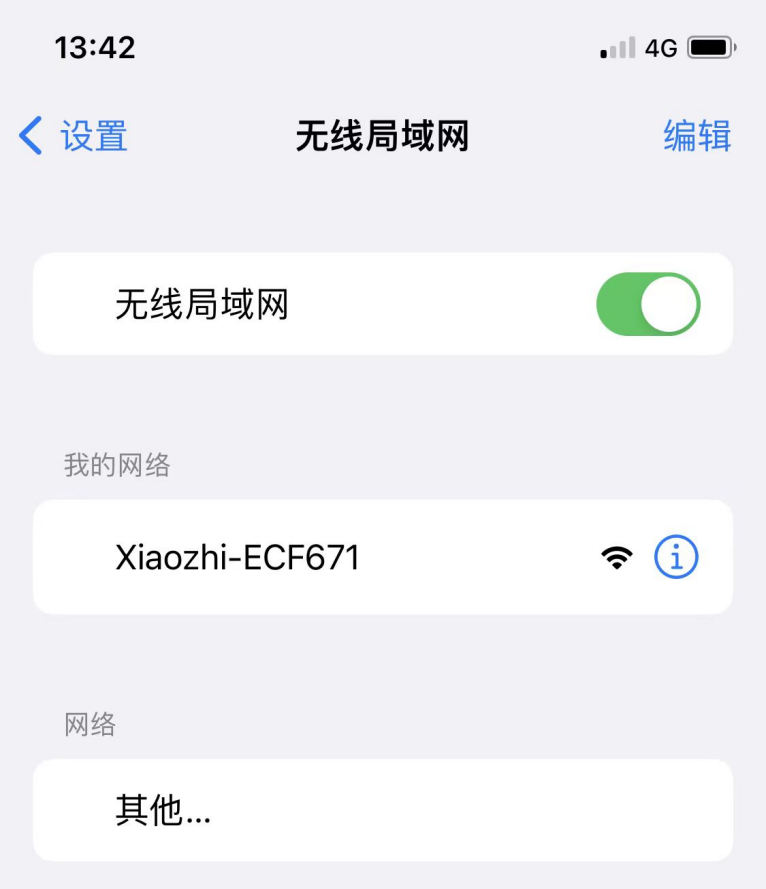

  1. 连接“小智”Wi-Fi
    使用手机或电脑连接设备发出的 Wi-Fi（名称通常形如 Xiaozhi-XXXXXX）。

  2. 配置网络

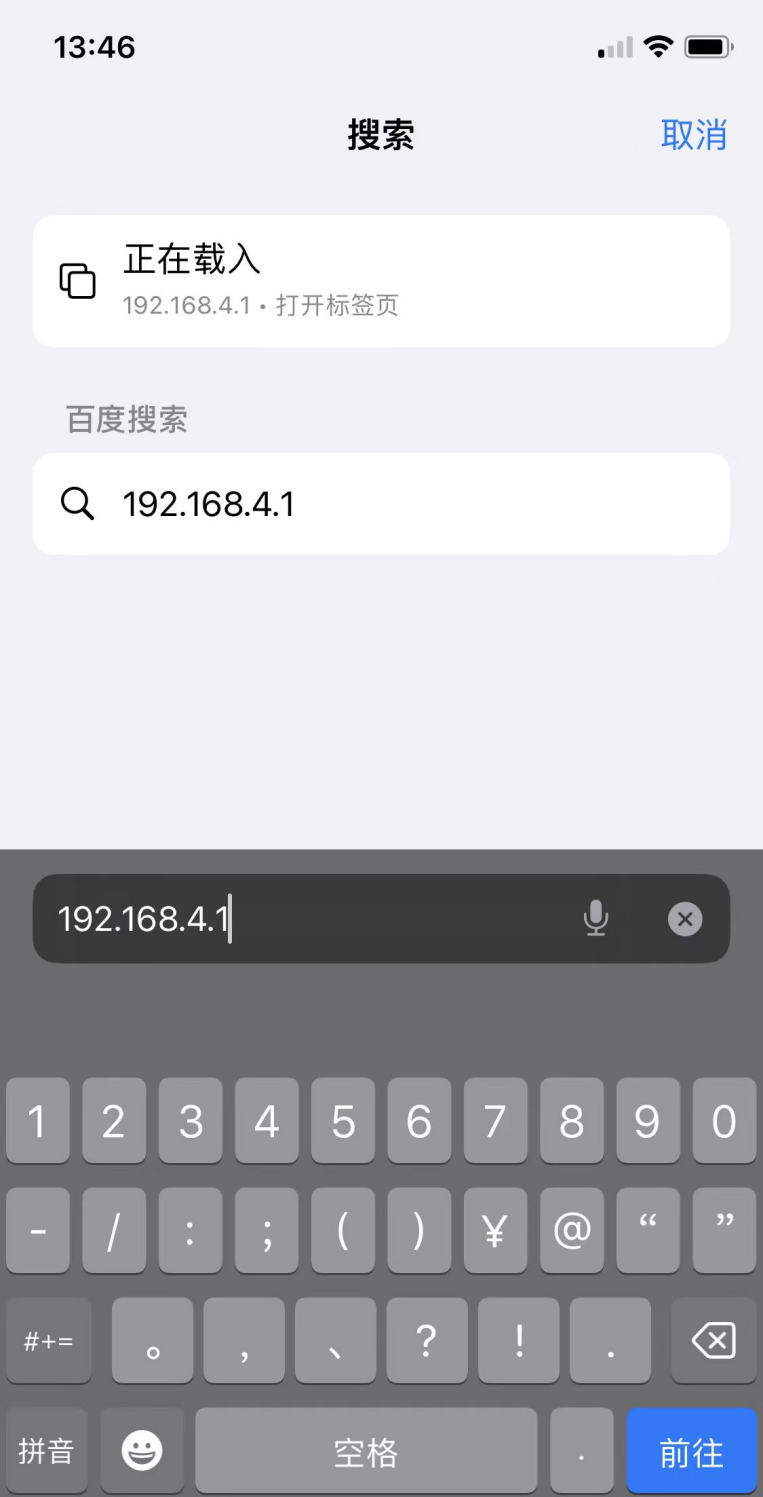

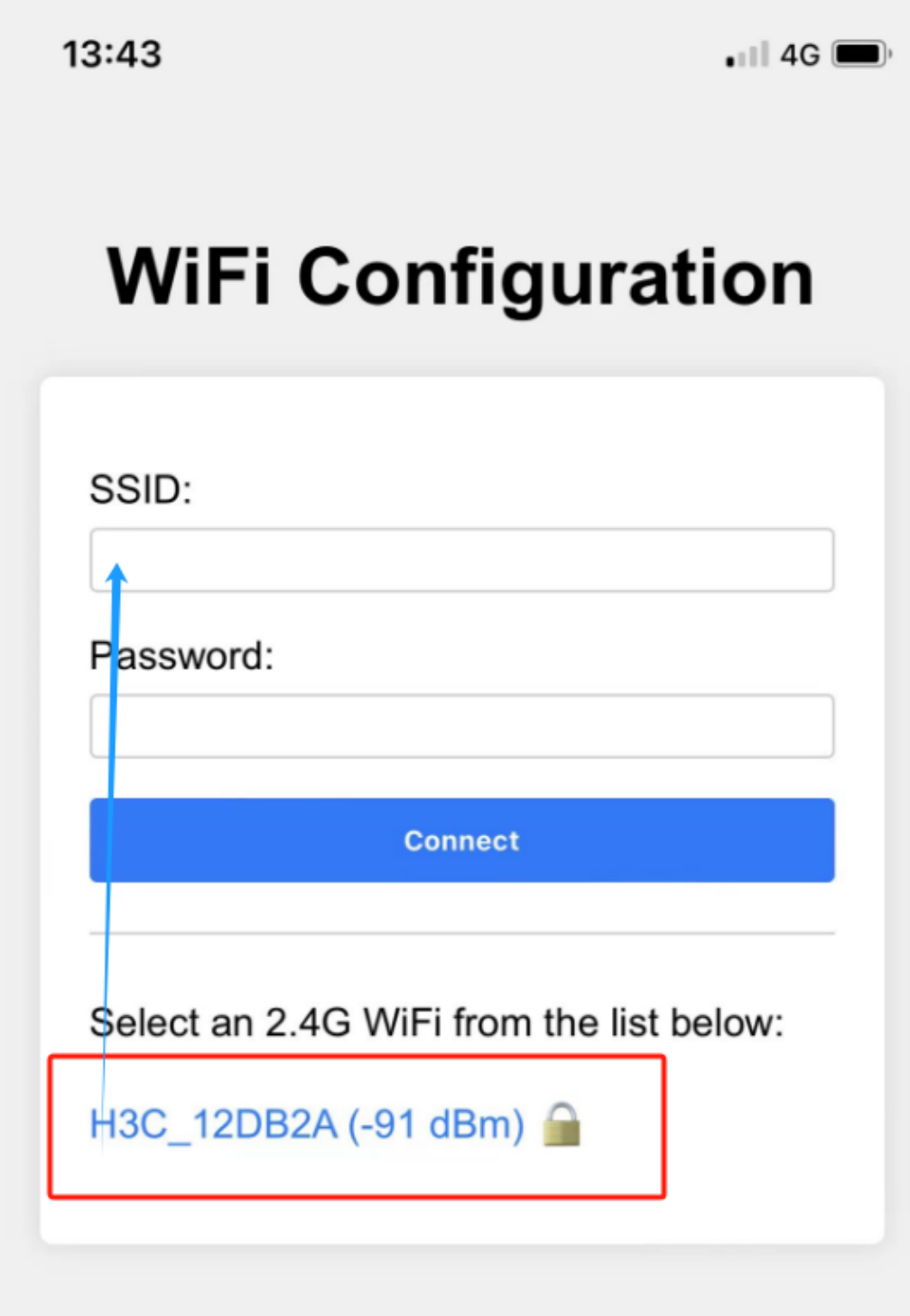

    在浏览器地址栏输入 http://192.168.4.1 进入配置页面。

    • 选择 2.4G Wi-Fi（如果用 iPhone 热点，需打开“最大兼容性”）。

    • 输入密码，点击 Connect。

    • 若连接成功，界面显示 “Done” 并在 3 秒后自动重启。

2. 关于设备上的 sRGB 彩灯#

  1. 连接和更新状态

    • 通电后蓝色闪烁一次：设备正在连接 Wi-Fi；若随后 绿灯闪烁，表示连接成功，可被语音唤醒。

    • 若蓝色长亮：正在 OTA 固件更新，通常不到一分钟即可完成。

    • 若蓝色一直闪烁：设备正处于配网状态。

    • 语音唤醒时蓝色亮起：表示正在连接服务器。

    • 绿色亮起：表示设备正在播放语音。

    • 红色亮起：表示设备正在录音。

  2. sRGB 彩灯不亮

    • 若灯的开关未焊接，虽不影响配网，但将无法查看设备状态。建议自行或请他人焊锡短接（见文档图示位置 2）。

提示：购买开发板时，可先确认是否已焊接 sRGB 彩灯开关，以免后期需手动焊接。

3. 如何添加设备#

  1. 确认设备联网上线

    • 当设备连接到网络后，语音唤醒并提示要添加设备的 6 位验证码（可重复唤醒获取）。

  2. 访问控制面板

  3. 设备管理

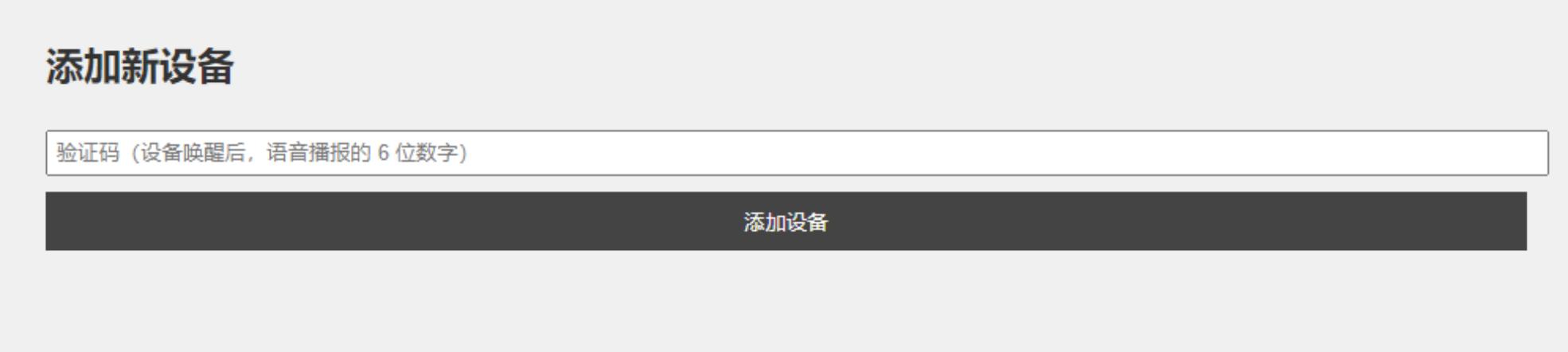

    • 在菜单选择“设备管理”，点击“添加新设备”。

    • 输入 6 位数字的 设备 ID，点击“添加设备”按钮。

  4. 激活成功

    • 设备会自动激活并显示在“设备管理”页面，即可正常使用。
