第21课 WiFi控制#

21.1 项目介绍#

物联网，就是将硬件设备接入网络。接入网络最便捷的方法就是使用WiFi连接了。ESP32 Plus主控板自带有WiFi模块，所以将我们的智能家居接入网络还是比较简单的。

我们将智能家居连接到局域网，也就是你家里的WiFi或者你手机开启的热点。连接成功后就会分配一个地址，这个地址就可以用来通讯了，我们将分配到的地址在串口监视器中打印出来；同时，读取APP上各个按钮的字符串，并且在串口监视器中打印出来。

21.2 相关资料#

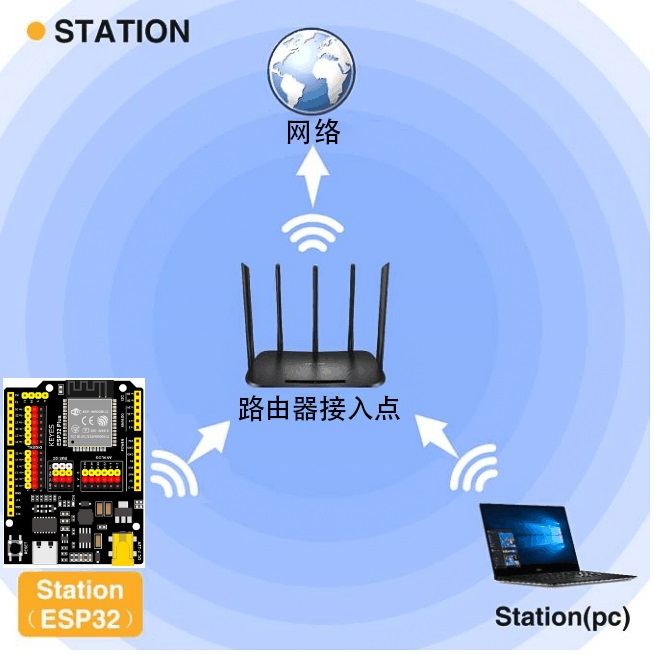

Station模式：当ESP32选择Station模式时，它作为一个WiFi客户端。它可以连接路由器网络，通过WiFi连接与路由器上的其他设备通信。如下图所示，PC和路由器已经连接，ESP32如果要与PC通信，需要将PC和路由器连接起来。

21.3 实验组件#


ESP32 Plus主板 *1	I2C LCD1602模块 *1	4P线 *1	USB线 *1

21.4 模块接线图#

I2C 1602 LCD模块的控制引脚：

I2C 1602 LCD模块（SDA引脚）	SDA
I2C 1602 LCD模块（SCL引脚）	SCL

⚠️ 特别注意：智能家居已经组装好了，这里不需要把I2C 1602 LCD模块拆下来又重新组装和接线，这里再次提供接线图，是为了方便您编写代码！

21.5 APP下载安装#

⚠️ 特别提醒：如果前面已经下载安装了APP，则这一步骤可以直接跳过。

步骤1： 在手机/平板浏览器的搜索框中输入官网链接： www.keyes-robot.com

步骤2： 找到 “资料中心”，并且点击它。

步骤3： 在页面找到 “APP下载”选项，并且点击它。

步骤4： 在 “APP下载” 页面，找到 “keyes IoT home”。

步骤5： 根据自己的手机/平板系统选择对应的APP下载安装。选择如下：

安卓系统

a. 点击 “点击下载” 按钮，下载对应的 “keyes IoT home.apk” 文件。

b. 按照安装提示进行安装。

c. 下载安装后，单击打开，出现如下图界面。

选择WIFI。

苹果系统

a. 点击 “跳转APP Store” 按钮，跳转到 APP Store

b. 在 APP Store 上搜索 keyes IoT home ，选择 keyes IoT home ，然后点击获取，下载安装APP即可。

c. 下载安装后, 单击打开，出现如下图界面。

选择WIFI

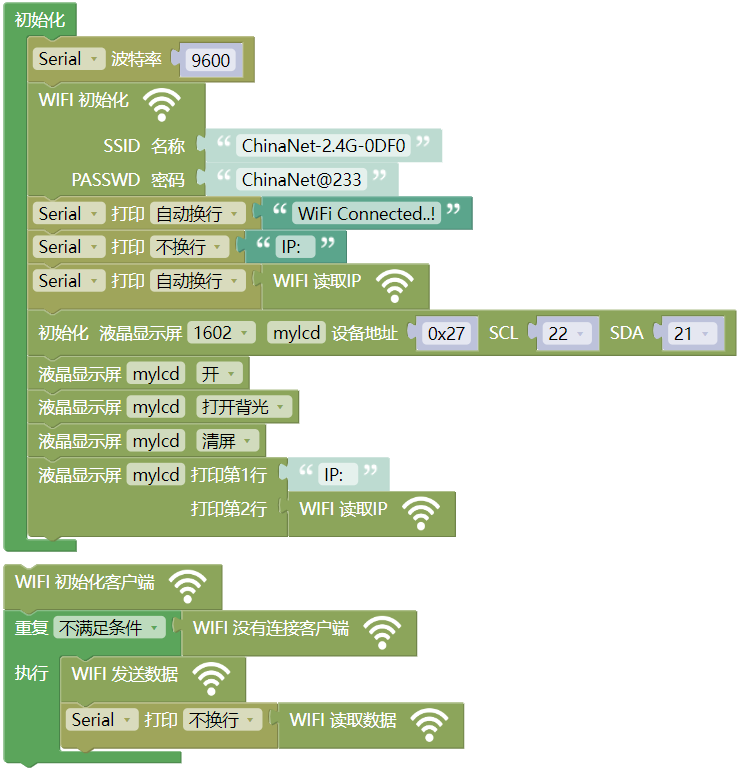

21.6 智能家居连接WiFi的实验代码#

⚠️ 特别提醒： 打开代码文件后，需要修改ESP32开发板需要连接的WiFi名称与密码，您需要分别将 ChinaNet-2.4G-0DF0 和 ChinaNet@233 替换为您自己的 Wi-Fi 名称和 WiFi 密码。WiFi名称和WiFi密码修改后才能上传代码，否则你的ESP32开发板将无法连接网络。

⚠️ 注意：请确保代码中的WiFi名称和WiFi密码与连接到您的计算机、手机/平板电脑、ESP32开发板和路由器的网络相同，它们必须在同一局域网（WiFi）内。

⚠️ 注意：WiFi必须是2.4Ghz频率的，否则ESP32无法连接WiFi。

21.7 实验结果#

按照接线图接好线，外接电源，选择好正确的开发板板型（ESP32 Dev Module）和适当的串口端口（COMxx），然后单击按钮上传示例代码至ESP32主控板。示例代码上传成功后，上电后。

⚠️ 注意：手机/平板需要和智能家居连接同一个WiFi，或者手机/平板打开热点，智能家居连接手机/平板的热点，且示例代码中的WiFi名称与WiFi密码和手机/平板、智能家居是同一个WiFi名称与密码。

⚠️ 注意：WiFi必须是2.4Ghz频率的，否则ESP32无法连接WiFi，不支持连接5GHz频段的WiFi。。

⚠️ 特别注意：手机或平板一定要与ESP32开发板连接的是同一个WiFi，否则将无法进入控制页面。还有就是ESP32开发板在使用WiFi功能时功耗很大，需要外接DC电源(电源电压必须充足，最好使用新电池)才能满足它的工作电力需求，如果达不到它的工作电力需求ESP32板将会一直复位导致代码无法正常运行。

点击，打开串口监视器，设置波特率为9600，如果成功连接上WiFi，串口监视器会打印出分配到的IP地址（假如串口监视器没打印出分配到的IP地址，可以按下ESP32主控板上的复位键重启，重新连接WiFi）。不同的网络（WiFi），IP地址不一样。

同时，LCD1602显示屏也同步显示对应的IP地址。

⚠️ 特别注意： 在本例中，您可以在APP中输入你自己的ESP32 IP地址(这里是以 192.168.3.57 为例，而你需要将本例APP中的IP地址：192.168.3.57 修改成你自己的 ESP32 IP地址)。

打开APP，选择WIFI

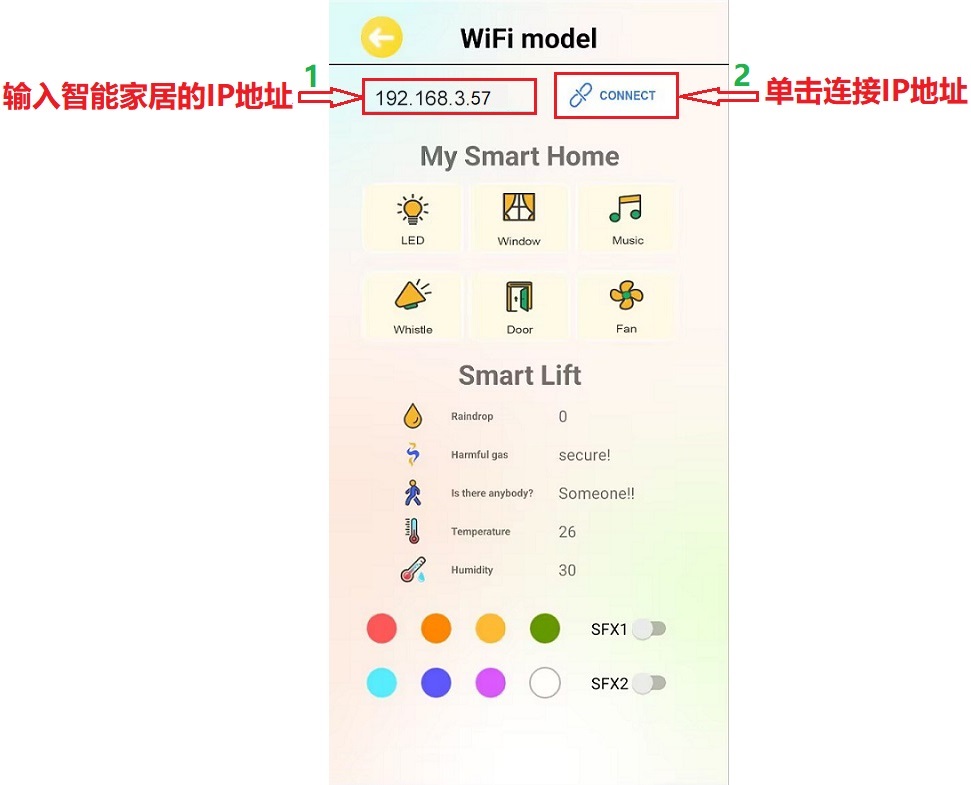

在APP上输入LCD1602 显示的IP地址或串口监视器窗口打印的IP地址，然后单击 CONNECT 按钮。

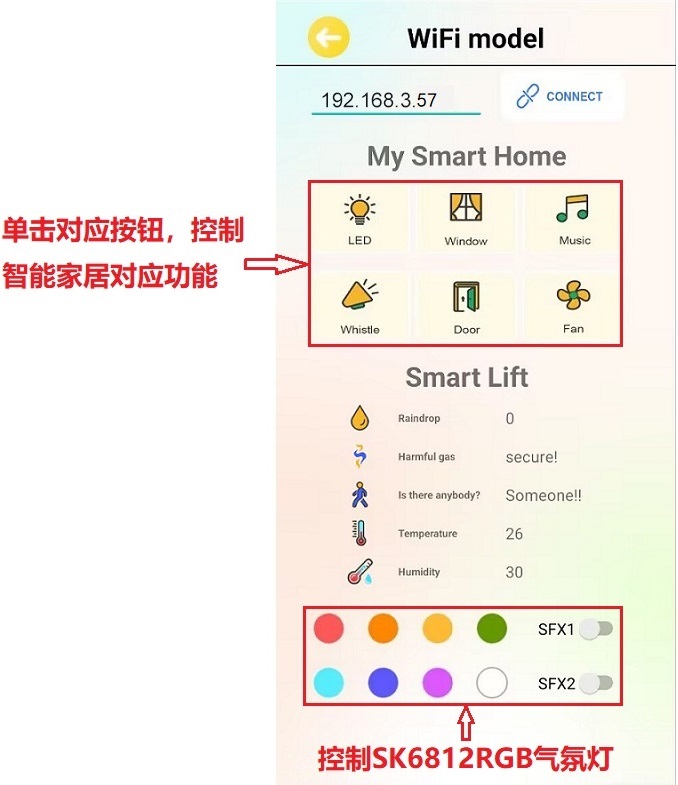

连上WIFI之后，分别单击APP上对应的按钮，串口监视器窗口打印接收到的字符串。

21.8 APP使用说明#

手机APP上各个按钮对应的控制字符和各个按钮对应的功能，这里我们整理了一个表格如下：

按钮:		功能：选择WIFI模式
按钮:		功能：WIFI IP 地址连接
按钮:	控制字符：点一下发送 “a”；再点一下发送“A”。	功能：点一下，开启LED灯；再点一下，关闭LED灯。
按钮:	控制字符：点一下发送 “b”；再点一下发送“B”。	功能：点一下，开启窗户；再点一下，关闭窗户。
按钮:	控制字符：点一下发送 “c”。	功能：点一下，播放一首歌曲。
按钮:	控制字符：点一下发送 “d”。	功能：点一下，蜂鸣器“哔”响一声。
按钮:	控制字符：点一下发送 “e”；再点一下发送“E”。	功能：点一下，开启门；再点一下，关闭门。
按钮:	控制字符：点一下发送 “f”；再点一下发送“F”。	功能：点一下，开启风扇；再点一下，关闭风扇。
按钮:		功能：显示区显示雨滴值。
按钮:		功能：显示区显示危险气体状态safe或dangerous。
按钮:		功能：显示区显示人体检测状态someone或no one。
按钮:		功能：显示区显示温度数值
按钮:		功能：显示区显示湿度数值
按钮:	控制字符：点一下发送 “o”；再点一下发送“O”。	功能：点一下，RGB灯开启模式一氛围灯；再点一下，关闭RGB灯。
按钮:	控制字符：点一下发送 “p”；再点一下发送“P”。	功能：点一下，RGB灯开启模式二跑马灯；再点一下，关闭RGB灯。
按钮:	控制字符：点一下发送 “g”；再点一下发送“G”。以此类推。	功能：点一下，RGB灯开启红色；再点一下，关闭RGB灯。以此类推。
