第13课 摩斯密码#
13.1 项目介绍#
摩尔斯电码也被称作摩斯密码，是一种时通时断的信号代码，通过不同的排列顺序来表达不同的英文字母、数字和标点符号。
现在我们使用它来作为我们的密码门。
13.2 摩斯密码的相关资料#

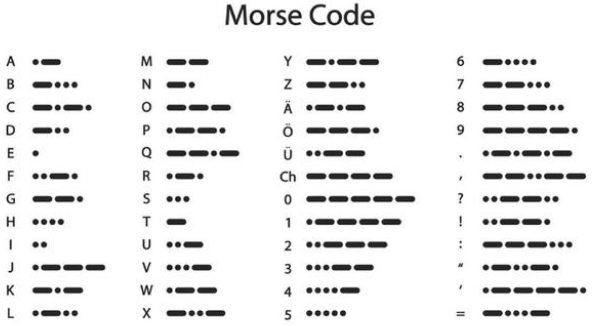

摩斯密码对应的字符如下：
13.3 实验组件#
|
|
|
|
|---|---|---|---|
ESP32 Plus主板 *1 |
按键 *2 |
180度舵机 *1 |
3P线 *2 |
|
|
|
|
I2C LCD1602模块 *1 |
4P线 *1 |
USB线 *1 |
13.4 模块接线图#
木板房子⑦处(左侧)按键1，木板房子⑨处(右侧)按键2，门舵机和I2C 1602 LCD模块的控制引脚：
木板房子⑦处(左侧)按键1（S引脚） |
io4 |
|---|---|
木板房子⑨处(右侧)按键2（S引脚） |
io32 |
门舵机（橙黄色线引脚） |
io13 |
I2C 1602 LCD模块（SDA引脚） |
SDA |
I2C 1602 LCD模块（SCL引脚） |
SCL |
⚠️ 特别注意：智能家居已经组装好了，这里不需要把按键、舵机和I2C 1602 LCD模块拆下来又重新组装和接线，这里再次提供接线图，是为了方便您编写代码！
13.5 代码流程图#

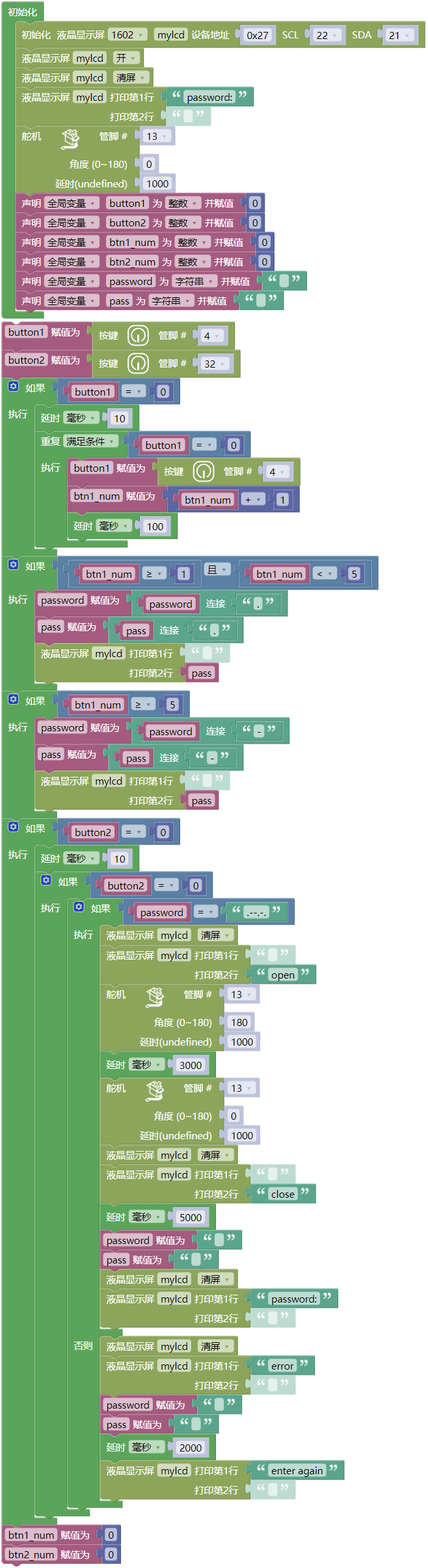

13.6 实验代码#
简单的使用
作为正确密码。
非常简单的实现按钮的点击、双击、长按等功能。对应摩斯密码，点击为“.”，长按再松开为“-”。(“.”的意思是点击按钮，“-”的意思是长按按钮2秒以上)

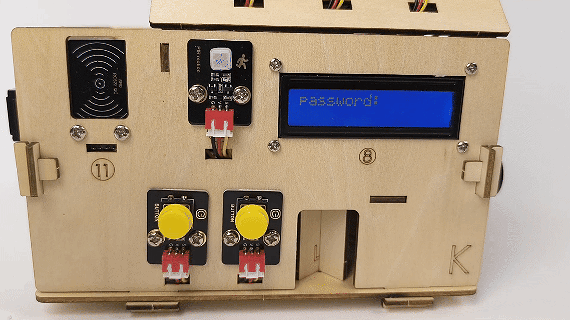

13.7 实验结果#
按照接线图接好线，外接电源，选择好正确的开发板板型（ESP32 Dev Module）和 适当的串口端口（COMxx），然后单击按钮
上传示例代码至ESP32主控板。示例代码上传成功后，上电后，开始LCD1602显示“Enterpassword”，点击或长按木板房子⑦处(左侧)按键1，来输入密码，如果输入正确密码是 “.–.-.” (“.”的意思是点击按钮，“-”的意思是长按按钮2秒以上)；再点击按木板房子⑨处(右侧)按键2，门就转动打开，同时LCD1602显示“open”；3秒后，门就转动关闭，同时LCD1602显示close；5秒之后，LCD1602显示enteragain。如果是输入了其它错误的密码，门不会动，LCD1602显示error。
