第11课 温湿度检测仪#
11.1 项目介绍#

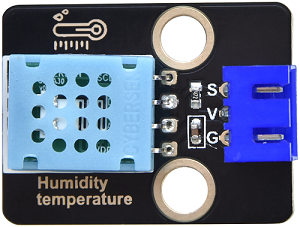

XHT11温湿度传感器（XHT11完全兼容DHT11）是一款含有已校准数字信号输出的温湿度复合传感器，其精度：湿度±5%RH，温度±2℃；量程：湿度5-95%RH，温度-20~60℃。XHT11温湿度传感器应用专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性和卓越的长期稳定性。XHT11温湿度传感器包括一个电阻式感湿元件和一个NTC测温元件，非常适用于对精度和实时性要求不高的温湿度测量场合。
XHT11有三个引脚，分别为V，G，和S。S为数据输出的引脚，使用的是串行通讯。
11.2 模块相关资料#
工作电压： |
3.3V-5V（DC） |
|---|---|
最大工作电流： |
50mA |
最大功率： |
0.25W |
控制接口： |
数字双向单总线 |
温度范围： |
0-50℃（±2℃） |
湿度范围： |
20-90%RH（±5%RH） |
工作温度： |
-25℃~+60℃ |
XHT11温湿度传感器的单总线格式定义：
名称 |
单总线格式定义 |
|---|---|
起始信号 |
微处理器把数据总线（SDA）拉低一段时间至少 18ms（最大不得超过30ms），通知传感器准备数据。 |
响应信号 |
传感器把数据总线（SDA）拉低 83µs，再接高 87µs以响应主机的起始信号。 |
湿度 |
湿度高位为湿度整数部分数据，湿度低位为湿度小数部分数据 |
温度 |
温度高位为温度整数部分数据，温度低位为温度小数部分数据，且温度低位Bit8 为 1 则表示负温度，否则为正温度。 |
校验位 |
校验位＝湿度高位+湿度低位+温度高位+温度低位 |

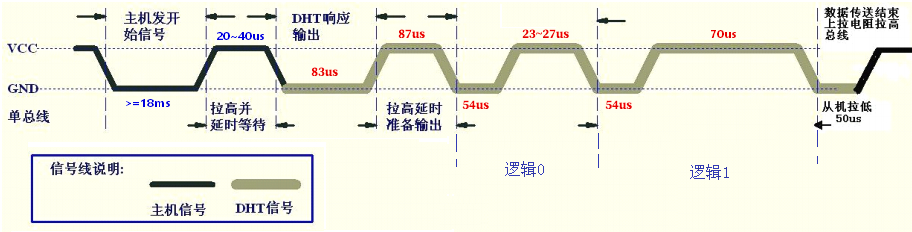

XHT11温湿度传感器数据时序图：
用户主机（MCU）发送一次开始信号后，XHT11 从低功耗模式转换到高速模式，待主机开始信号结束后，XHT11 发送响应信号，送出 40bit 的数据，并触发一次信采集。信号发送如图所示。
11.3 实验组件#
|
|
|
|---|---|---|
ESP32 Plus主板 *1 |
XHT11传感器* 1 |
3P线 *1 |
|
|
|
I2C LCD1602模块 *1 |
4P线母 *1 |
USB线 *1 |
11.4 模块接线图#

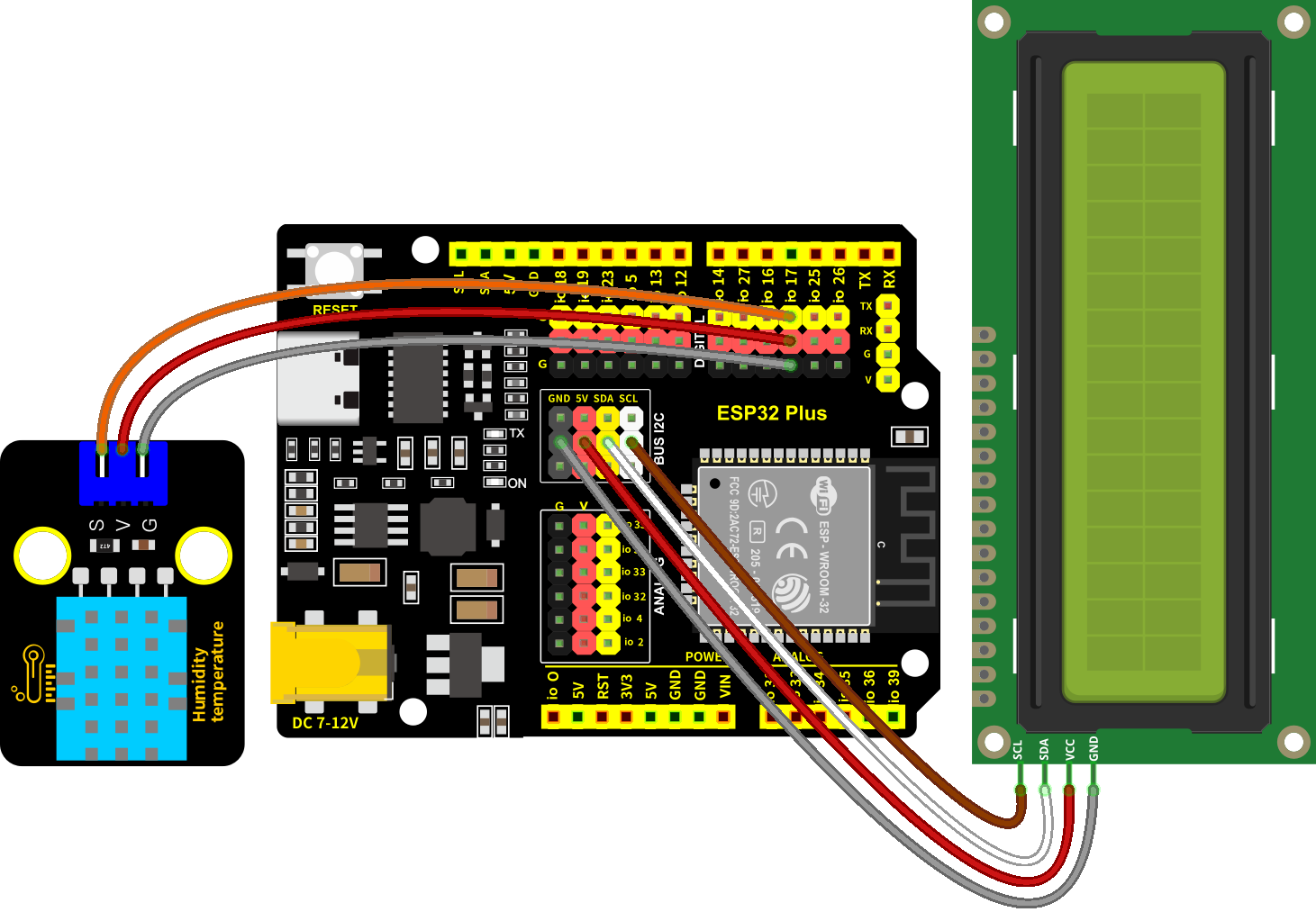

XHT11温湿度传感器和I2C 1602 LCD模块的控制引脚：
XHT11温湿度传感器（S引脚） |
io17 |
|---|---|
I2C 1602 LCD模块（SDA引脚） |
SDA |
I2C 1602 LCD模块（SCL引脚） |
SCL |
⚠️ 特别注意：智能家居已经组装好了，这里不需要把XHT11温湿度传感器和I2C 1602 LCD模块拆下来又重新组装和接线，这里再次提供接线图，是为了方便您编写代码！

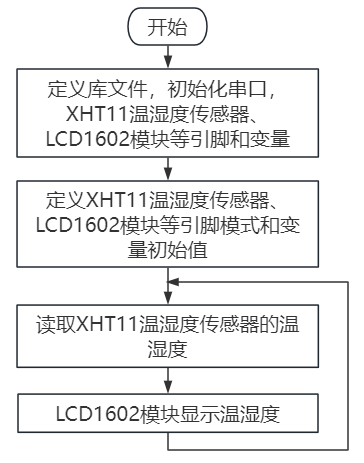

11.5 代码流程图#

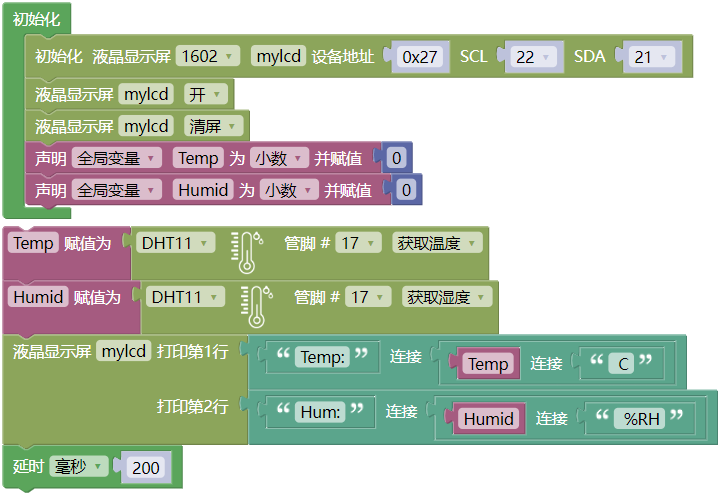

11.6 实验代码#
11.7 实验结果#
按照接线图接好线，外接电源，选择好正确的开发板板型（ESP32 Dev Module）和 适当的串口端口（COMxx），然后单击按钮
上传示例代码至ESP32主控板。示例代码上传成功后，上电后，LCD1602显示屏显示温度值，T = ** ℃（代码中用C表示℃，因为代码中直接用℃容易乱码），湿度值H = ** %RH，用口对着温湿度传感器呼几下气体，可以看到温湿度值上升。
