第6课自动门窗#

6.1 项目介绍#

当我们在制作智能家居时，经常会将舵机和门、窗等固定在一起。这样，我们就可以利用舵机转动，带动门、窗等开或关，从而起到家居生活的智能化功能。既然是自动门窗，那就需要动力装置，我们使用的是180度的舵机。再加上一些传感器，就会变得更加自动化，例如添加个雨滴传感器，就可以做下雨自动关窗；增加个RFID，就可以实现刷卡开门等。

6.2 舵机相关资料#

舵机： 舵机是一种位置伺服的驱动器，主要是由外壳、电路板、无核心马达、齿轮与位置检测器所构成。其工作原理是由接收机或者单片机发出信号给舵机，其内部有一个基准电路，产生周期为20ms，宽度为1.5ms的基准信号，将获得的直流偏置电压与电位器的电压比较，获得电压差输出。经由电路板上的IC判断转动方向，再驱动无核心马达开始转动，透过减速齿轮将动力传至摆臂，同时由位置检测器送回信号，判断是否已经到达定位。适用于那些需要角度不断变化并可以保持的控制系统。当电机转速一定时，通过级联减速齿轮带动电位器旋转，使得电压差为0，电机停止转动。

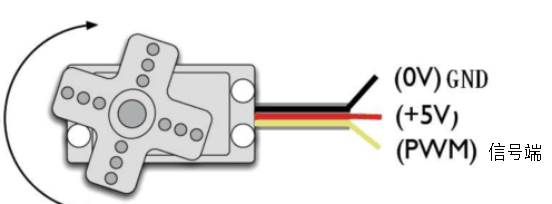

伺服电机有多种规格，但它们都有三根连接线，分别是棕色、红色、橙色(不同品牌可能有不同的颜色)。棕色为GND，红色为电源正极，橙色为信号线。

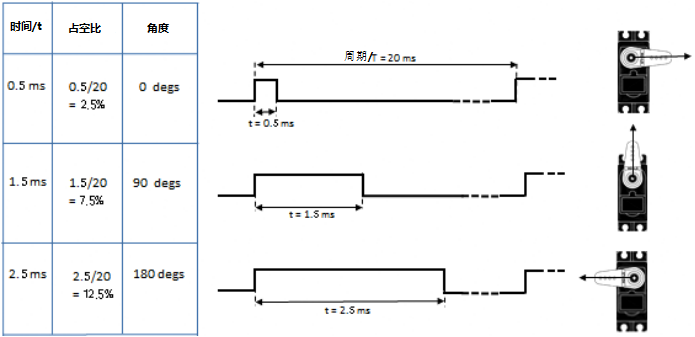

舵机的伺服系统由可变宽度的脉冲来进行控制，橙色的控制线是用来传送脉冲的。一般而言，PWM控制舵机的基准信号周期为20ms（50Hz），理论上脉宽应在1ms到2ms之间，对应控制舵机角度是0°～180°。但是，实际上更多控制舵机的脉宽范围是0.5ms到2.5ms，具体需要自己实际调试下。

经过实测，舵机的脉冲范围为0.65ms~2.5ms。180度舵机，对应的控制关系是这样的：

高电平时间	舵机角度	基准信号周期时间（20ms）
0.65ms	0度	0.65ms高电平+19.35ms低电平
1.5ms	90度	1.5ms高电平+18.5ms低电平
2.5ms	180度	2.5ms高电平+17.5ms低电平

舵机的规格参数：

工作电压：	DC 4.8V〜6V	可操作角度范围：	大约180°(在500→2500μsec)
脉波宽度范围：	500→2500 μsec	外观尺寸：	22.912.230mm

空载转速：	0.12±0.01 sec/60度（DC 4.8V） 0.1±0.01 sec/60度（DC 6V）
空载电流：	200±20mA（DC 4.8V） 220±20mA（DC 6V）
停止扭力：	1.3±0.01kg·cm（DC 4.8V） 1.5±0.1kg·cm（DC 6V）
停止电流：	≦850mA（DC 4.8V） ≦1000mA（DC 6V）
待机电流：	3±1mA（DC 4.8V） 4±1mA（DC 6V）
重量:	9±1g (without servo horn)
使用温度：	-30℃~60℃

6.3 实验组件#


ESP32 Plus主板 *1	水滴传感器模块 *1	180度舵机 *2	3P线 *1	USB线 *1

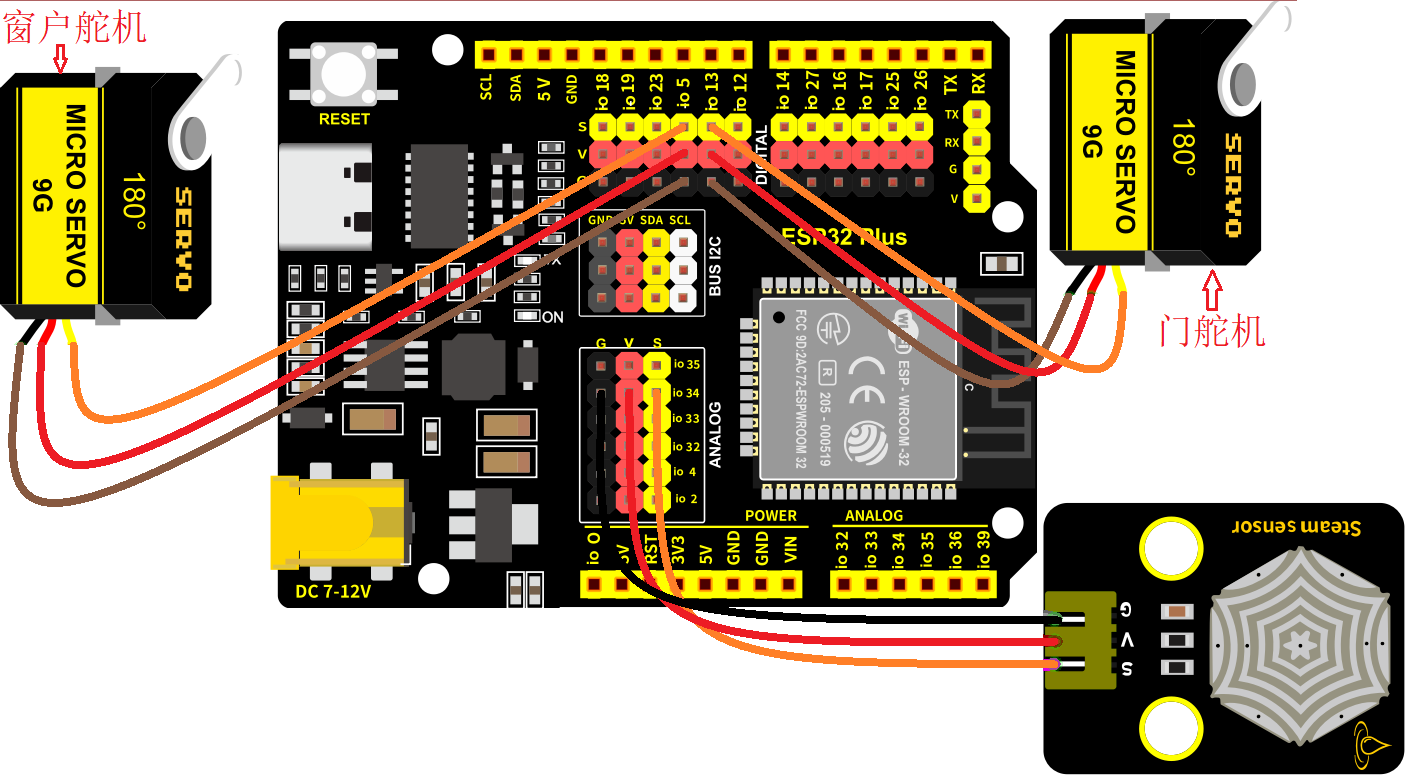

6.4 模块接线图#

水滴传感器，窗户舵机和门舵机的控制引脚：

窗户舵机（橙黄色线引脚）	io5
门舵机（橙黄色线引脚）	io13
水滴传感器（S引脚）	io34

⚠️ 特别注意：智能家居已经组装好了，这里不需要把水滴传感器和舵机拆下来又重新组装和接线，这里再次提供接线图，是为了方便您编写代码！

6.5 控制门来回转动的实验代码1#

打开“Thonny”软件，点击“此电脑” → “D:” → “MicroPython资料” → “MicroPython_代码”。并鼠标左键双击“Project_06.1_servo.py”。

# 作者 : www.keyes-robot.com

from machine import Pin, PWM
import time
pwm = PWM(Pin(13))
pwm.freq(50)

'''
与角度对应的占空比
0°----2.5%----25
45°----5%----51.2
90°----7.5%----77
135°----10%----102.4
180°----12.5%----128
'''
angle_0 = 25
angle_90 = 77
angle_180 = 128

while True:
    pwm.duty(angle_0)
    time.sleep(1)
    pwm.duty(angle_90)
    time.sleep(1)
    pwm.duty(angle_180)
    time.sleep(1)

6.6 实验结果1#

按照接线图接好线，将 ESP32 主控板通过Micro USB数据线与计算机相连供电，外接电源供电，然后单击按钮，示例代码开始执行。

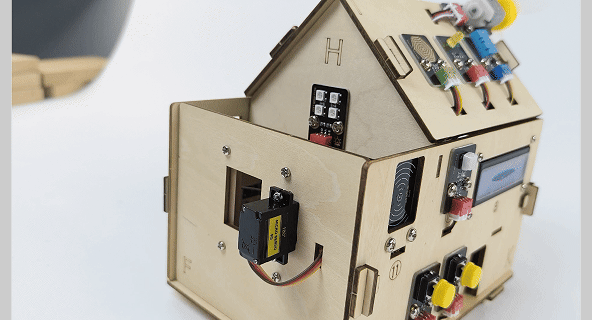

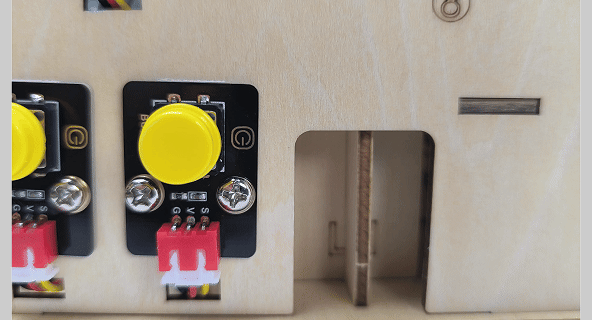

示例代码开始执行之后，你会看到的现象是：门的舵机带着门转动，来回旋转。

单击“停止/启动后端进程”退出程序。

⚠️ 特别提醒：如果舵机转动时，未接外接DC电源(或者外接电源电压不足)，会出现如下现象，USB串口流失，退出程序。这时候需要重新更换新电池，外接电源，重新单击按钮，使示例代码重新运行。后面的实验涉及到舵机、风扇和ESP32 WiFi时，都需要外接DC电源(电源电压充足，最好是新电池)

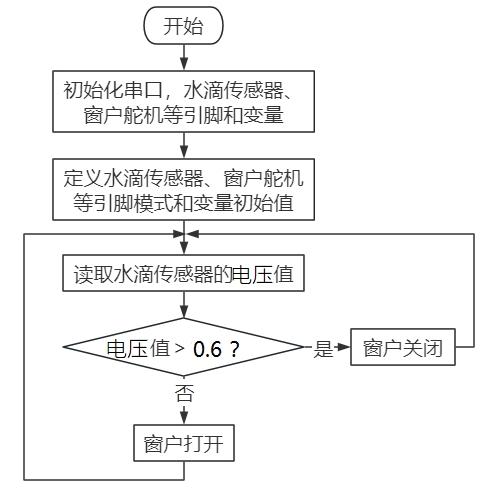

6.7 代码流程图#

6.8 下雨自动关窗的实验代码2#

使用窗户舵机和雨滴传感器搭配做个下雨自动关窗装置。

雨滴传感器： 这是个模拟输入传感器，水分覆盖到检测面上的面积越大，返回的值越大（模拟值范围0~4096，电压值范围0~3.3V）

打开“Thonny”软件，点击“此电脑” → “D:” → “MicroPython资料” → “MicroPython_代码”。并鼠标左键双击“Project_06.2_auto_window.py”。

# 作者 : www.keyes-robot.com

# 导入引脚、ADC和DAC模块.
from machine import ADC,Pin,DAC,PWM
import time
pwm = PWM(Pin(5))
pwm.freq(50)

# 打开ADC并配置0-3.3V的范围
adc=ADC(Pin(34))
adc.atten(ADC.ATTN_11DB)
adc.width(ADC.WIDTH_12BIT)
pwm.duty(80)
time.sleep(1)

# 每0.1秒读取一次ADC值，将ADC值转换为DAC值并输出，将这些数据打印到“Shell”窗口中。
try:
    while True:
        adcVal=adc.read()
        dacVal=adcVal//16
        voltage = adcVal / 4095.0 * 3.3
        print("ADC Val:",adcVal,"DACVal:",dacVal,"Voltage:",voltage,"V")
        if(voltage > 0.6):
            pwm.duty(25)
            time.sleep(1)
        else:
            pwm.duty(80)
            time.sleep(1)
        time.sleep(0.1)
except:
    pass

6.9 实验结果2#
