第1课 LED闪烁

1.1 项目介绍

前面我们已经组装好了智能家居。接下来的项目我们就要由简单到复杂，一步一步探索Arduino的世界了。首先我们要来完成经典的“Arduino点亮LED”，也就是Blink项目。Blink对于学习Arduino的爱好者而言，是最基础的项目，也是新手必须经历的一个练习。

LED，即发光二极管的简称。由含镓（Ga）、砷（As）、磷（P）、氮（N）等的化合物制成。当电子与空穴复合时能辐射出可见光，因而可以用来制成发光二极管。在电路及仪器中作为指示灯，或者组成文字或数字显示。砷化镓二极管发红光，磷化镓二极管发绿光，碳化硅二极管发黄光，氮化镓二极管发蓝光。因化学性质又分有机发光二极管OLED和无机发光二极管LED。

为了实验的方便，我们将LED发光二极管做成了一个LED模块，在这个项目中，我们用一个最基本的测试代码来控制LED，亮一秒钟，灭一秒钟，来实现闪烁的效果。你可以改变代码中LED灯亮灭的时间，实现不同的闪烁效果。LED模块信号端S为高电平时LED亮起，S为低电平时LED熄灭。

1.2 模块相关资料

工作电压:	DC 3.3-5V
工作电流：	20mA
最大功率：	0.1W
控制接口:	数字口（数字输入）
工作温度：	-10°C ~ +50°C
LED显示颜色：	黄色

1.3 实验组件

ESP32 Plus主板 *1	黄色LED模块 *1	3P线 *1	USB线 *1

1.4 模块接线图

黄色LED灯的控制引脚：

• 黄色LED灯（S引脚）io12

⚠️ 特别注意：智能家居已经组装好了，这里不需要把LED模块拆下来又重新组装和接线，这里再次提供接线图，是为了方便您编写代码！

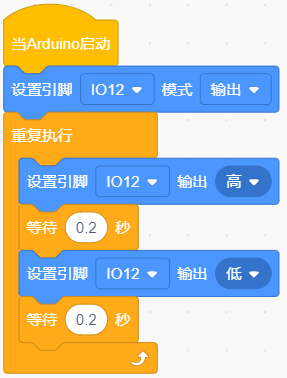

1.5 实验代码

1.6 实验结果

按照接线图接好线，外接电源，选择好正确的开发板板型（ESP32 Dev Module）和 适当的串口端口（COMxx），然后单击按钮上传示例代码至ESP32主控板。示例代码上传成功后，可以看到黄色LED灯不断地闪烁。
