第9课 LCD1602显示#

9.1 项目介绍#

现代社会人类每天面对最多的就是屏幕了吧，电脑、手机和各类电子产品。屏幕是人与电子设备最好的交互方式之一，直观明了。

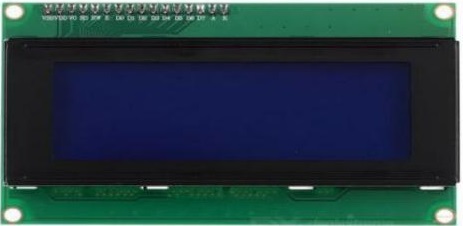

Keyes I2C 1602 LCD模块是可以显示2行，每行16个字符的液晶显示器模块。液晶显示器显示蓝底白字，自带I2C通信模块，使用时只需连接单片机I2C通信接口，大大节约了单片机资源。最初的1602 LCD需要7个IO端口来启动和运行，而Keyes I2C 1602 LCD模块内置Arduino IIC/I2C接口，节省了5个IO端口。和Arduino液晶库文件兼容，用起来很简单。

LCD非常适合打印数据和显示数字。可以显示32个字符(16x2)。在Keyes I2C 1602 LCD模块的背面有一个蓝色的电位器，可以转动电位器来调整对比度。连接时请注意，LCD的GND和VCC不能接反，否则会损坏LCD。

9.2 模块相关资料#

工作电压：	DC5V	I2C地址：	0x27	控制接口：	I2C
工作电流：	130mA	工作环境温度：	0°C ~ 45°C（推荐）	驱动芯片：	PCF8574T

GND：一个接地的引脚	VCC：一个连接到+5V电源的引脚	SDA：一个连接到SDA（或A4）的引脚，用于IIC通信
SCL：一个连接到SCL（或A5）的引脚，用于IIC通信	背光（蓝底白字）	可调对比度

9.3 实验组件#


ESP32 Plus主板 *1	I2C LCD1602模块 *1	4P线 *1	USB线 *1

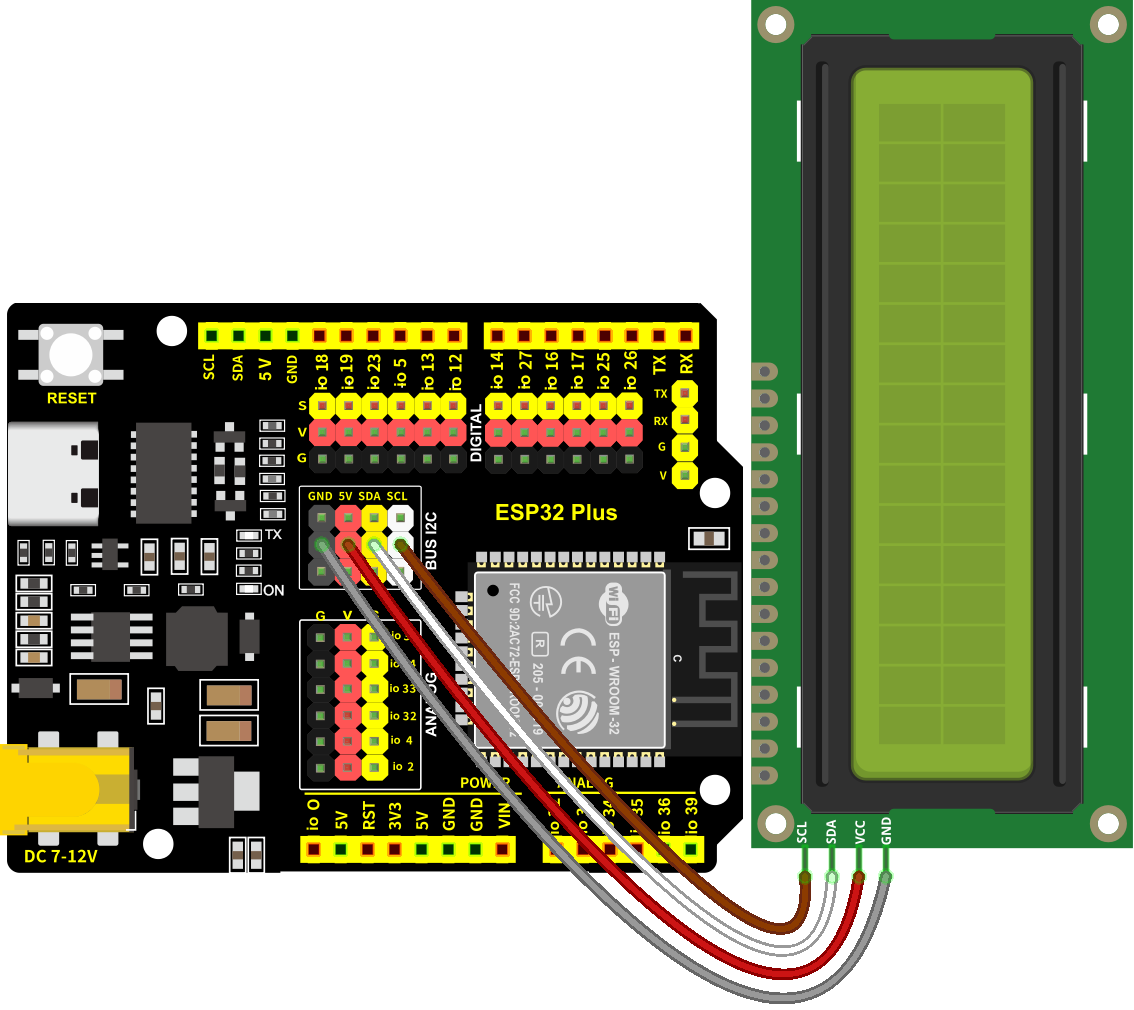

9.4 模块接线图#

I2C 1602 LCD模块的控制引脚：

I2C 1602 LCD模块（SDA引脚）	SDA
I2C 1602 LCD模块（SCL引脚）	SCL

⚠️ 特别注意：智能家居已经组装好了，这里不需要把I2C 1602 LCD模块拆下来又重新组装和接线，这里再次提供接线图，是为了方便您编写代码！

9.5 屏幕显示字符串的实验代码#

/*
 * 项目: lcd
 * 描述: LCD显示字符串
 * 编译IDE：ARDUINO IDE
 * 作者: http//www.keyes-robot.com
*/
#include <Wire.h>
#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C mylcd(0x27,16,2);

void setup(){
  mylcd.init();
  mylcd.backlight();
  mylcd.clear();
}

void loop(){
  mylcd.setCursor(0, 0);
  mylcd.print("hello");
  mylcd.setCursor(0, 1);
  mylcd.print("keyes");
}

9.6 实验结果#

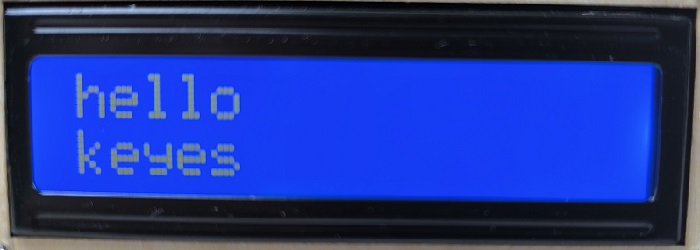

按照接线图接好线，外接电源，选择好正确的开发板板型（ESP32 Dev Module）和适当的串口端口（COMxx），然后单击按钮上传示例代码至ESP32主控板。示例代码上传成功后，上电后，LCD1602第一行显示hello，第二行显示keyes。

9.7 代码说明#

LiquidCrystal_I2C lcd (0x27,16,2):这个LCD1602可以显示2行16个字符，LCD IIC地址为0x27

mylcd.init ()：LCD初始化函数

mylcd.backlight ()：LCD清屏函数

mylcd.print (“Hello, world!”)：LCD显示内容
