4.5.2 WiFi控制LED#
4.5.2.1 简介#
本教程将为您详细介绍如何使用ESP32微控制器通过局域网WiFi控制LED灯。教程内容包括ESP32的WiFi功能配置、电路连接方法以及如何编写代码实现远程控制。您将学习如何设置ESP32为WiFi接入点（AP）或连接到现有WiFi网络，并通过网页界面发送控制指令来开关LED灯。无论您是物联网初学者还是有经验的开发者，本教程都将帮助您掌握ESP32的WiFi控制功能，为您的项目增添灵活的远程控制能力。
4.5.2.2 工作原理#
ESP32 最有用的功能之一是它不仅能够连接到现有的 WiFi 网络并充当 Web 服务器，还可以创建自己的网络，允许其他设备直接连接到它并访问网页。这是因为ESP32可以在三种模式下运行：Station（STA）模式、Soft Access Point（AP）模式和Station+AP共存模式。
Station模式（作为WiFi设备主动连接路由器，也叫做WiFi Client）。
AP模式（作为一个Access Point，让其他WiFi设备来连接）即WiFi热点。
Station+AP共存模式（ESP32连接路由器的同时自身也是一个热点供其他WiFi设备来连接）。
所有WiFi编程项目在使用WiFi前必须配置WiFi运行模式，否则无法使用WiFi。在本实验课程中，我们将学习使用ESP32的WiFi Station模式。
在 Station 模式下，ESP32 连接到现有的 WiFi 网络（由无线路由器创建的网络）。

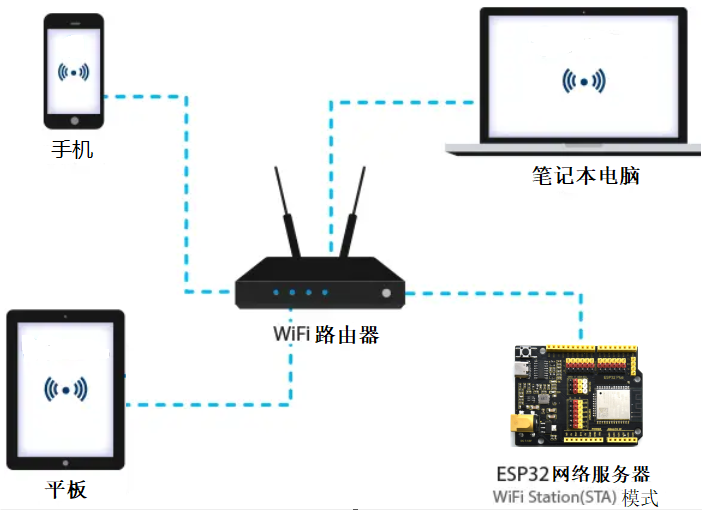

当ESP32选择Station模式时，它作为一个WiFi客户端。它可以连接路由器网络，通过WiFi连接与路由器上的其他设备通信。如下图所示，移动通信设备(智能手机/平板)、PC和路由器已经连接，ESP32如果要与移动通信设备和PC通信，需要将移动通信设备、PC和路由器连接起来。
在 Station 模式下，ESP32 从其连接的无线路由器获取 IP 地址。使用此 IP 地址，它可以设置 Web 服务器并向现有 WiFi 网络上的所有连接设备提供网页。
⚠️ 注意： 这样只能工作在一个局域网内，也就是说如果你的控制端与开发板连接的wifi不一致那么将无法进入Web服务器的控制页面。
4.5.2.3 接线图#
LED模块的S引脚连接到io27
⚠️ 特别注意：智慧农场已经组装好了，这里不需要把LED模块拆下来又重新组装和接线，这里再次提供接线图，是为了方便您编写代码！
4.5.2.4 实验代码#
代码文件在Arduino_代码文件夹中，代码文件为4_5_2_WiFi-HTML-Control-LED，如下图所示：
鼠标双击4_5_2_WiFi-HTML-Control-LED.ino即可在Arduino IDE中打开。
⚠️ 特别提醒： 打开代码文件后，需要修改ESP32开发板需要连接的WiFi名称与密码，您需要分别将 REPLACE_WITH_YOUR_SSID 和 REPLACE_WITH_YOUR_PASSWORD 替换为您自己的 Wi-Fi 名称和 WiFi 密码。WiFi名称和WiFi密码修改后才能上传代码，否则你的ESP32开发板将无法连接网络。
const char* ssid = "REPLACE_WITH_YOUR_SSID"; //输入你自己的WiFi的名称
const char* password = "REPLACE_WITH_YOUR_PASSWORD"; //输入你自己的WiFi密码
⚠️ 注意： 请确保代码中的WiFi名称和WiFi密码与连接到您的计算机、手机/平板电脑、ESP32开发板和路由器的网络相同，它们必须在同一局域网（WiFi）内。
⚠️ 注意： WiFi必须是2.4Ghz频率的，否则ESP32无法连接WiFi。
/*
* 名称 : WiFi-HTML-Control-LED
* 功能 : 使用局域网wifi无线控制LED
* 编译IDE：ARDUINO 2.3.6
* 作者 : https://www.keyesrobot.cn/
*/
#include <WiFi.h> // 引入WiFi库，控制ESP32的WiFi连接功能
#include <WebServer.h> // 引入WebServer库，创建HTTP服务器
#include <LiquidCrystal_I2C.h> // 引入LiquidCrystal_I2C库
// 初始化LCD模块
LiquidCrystal_I2C lcd(0x27, 16, 2);
/*替换为您的网络凭据（输入您自己的WiFi名称和密码）*/
const char* ssid = "REPLACE_WITH_YOUR_SSID"; // 输入你自己的WiFi名称
const char* password = "REPLACE_WITH_YOUR_PASSWORD"; // 输入你自己的WiFi密码
WebServer server(80); // 创建一个Web服务器对象，监听80端口
uint8_t LED_Pin = 27; // 绿色LED连接到GPIO17
bool LED_State = false; // 绿色LED的状态，初始为关闭
void setup() {
Serial.begin(9600); // 初始化串口通信，波特率9600
delay(100); // 延时100毫秒
pinMode(LED_Pin, OUTPUT); // 设置GPIO27为输出模式
Serial.println("Connecting to ");
Serial.println(ssid); // 打印正在连接的Wi-Fi名称
// 连接到Wi-Fi网络
WiFi.begin(ssid, password);
// 检查Wi-Fi是否连接成功
while (WiFi.status() != WL_CONNECTED) {
delay(1000);
Serial.print("."); // 每隔1秒打印一个点，表示正在连接
}
Serial.println("");
delay(500);
Serial.println("WiFi connected..!"); // Wi-Fi连接成功
Serial.print("Got IP: ");
Serial.println(WiFi.localIP()); // 打印分配到的IP地址
// 初始化LCD
lcd.init();
lcd.backlight();
lcd.clear();
lcd.setCursor(0, 0);
lcd.print("IP:");
lcd.setCursor(0, 1);
lcd.print(WiFi.localIP());
// 设置不同URL路径的处理函数
server.on("/", handle_OnConnect); // 根路径，初始化页面
server.on("/LED_ON", handle_LED_ON); // 红灯打开
server.on("/LED_OFF", handle_LED_OFF); // 红灯关闭
server.onNotFound(handle_NotFound); // 处理未找到的路径
server.begin(); // 启动Web服务器
Serial.println("HTTP server started"); // 打印服务器启动信息
}
void loop() {
server.handleClient(); // 处理客户端请求
if (LED_State) {
digitalWrite(LED_Pin, HIGH); // 如果LED状态为开，则输出高电平点亮LED
} else {
digitalWrite(LED_Pin, LOW); // 否则输出低电平熄灭LED
}
}
// 处理根路径请求，显示初始页面
void handle_OnConnect() {
LED_State = false; // 初始时LED关闭
Serial.println("GPIO27 Status: OFF"); // 打印LED状态
server.send(200, "text/html", SendHTML(LED_State)); // 返回初始HTML页面
}
// 处理LED灯打开请求
void handle_LED_ON() {
LED_State = true; // 设置红色LED状态为开
Serial.println("GPIO27 Status: ON"); // 打印LED状态
server.send(200, "text/html", SendHTML(LED_State)); // 返回更新后的HTML页面
}
// 处理绿灯关闭请求
void handle_LED_OFF() {
LED_State = false; // 设置红色LED状态为关
Serial.println("GPIO27 Status: OFF"); // 打印LED状态
server.send(200, "text/html", SendHTML(LED_State)); // 返回更新后的HTML页面
}
// 处理未找到的路径
void handle_NotFound() {
server.send(404, "text/plain", "Not found"); // 返回404错误
}
// 生成HTML页面，用来显示LED状态和控制按钮
String SendHTML(uint8_t LEDState) {
String ptr = "<!DOCTYPE html> <html>\n";
ptr += "<head><meta name=\"viewport\" content=\"width=device-width, initial-scale=1.0, user-scalable=no\">\n";
ptr += "<title>LED Control</title>\n";
ptr += "<style>html {font-family: Helvetica; display: inline-block; margin: 0px auto; text-align: center;}\n";
ptr += "body{margin-top: 50px;} h1 {color: #444444;margin: 50px auto 30px;} h3 {color: #444444;margin-bottom: 50px;}\n";
ptr += ".button {display: block;width: 80px;background-color: #3498db;border: none;color: white;padding: 13px 30px;text-decoration: none;font-size: 25px;margin: 0px auto 35px;cursor: pointer;border-radius: 4px;}\n";
ptr += ".button-on {background-color: #3498db;}\n";
ptr += ".button-on:active {background-color: #2980b9;}\n";
ptr += ".button-off {background-color: #34495e;}\n";
ptr += ".button-off:active {background-color: #2c3e50;}\n";
ptr += "p {font-size: 14px;color: #888;margin-bottom: 10px;}\n";
ptr += "</style>\n";
ptr += "</head>\n";
ptr += "<body>\n";
ptr += "<h1>ESP32 Web Server</h1>\n";
ptr += "<h3>Using Station(STA) Mode</h3>\n";
// 根据LED状态生成HTML按钮
if (LEDState) {
ptr += "<p>LED State: ON</p><a class=\"button button-off\" href=\"/LED_OFF\">OFF</a>\n";
} else {
ptr += "<p>LED State: OFF</p><a class=\"button button-on\" href=\"/LED_ON\">ON</a>\n";
}
ptr += "</body>\n";
ptr += "</html>\n";
return ptr; // 返回生成的HTML页面
}
4.5.2.5 实验结果#
按照接线图接好线，外接电源，选择好正确的开发板板型（ESP32 Dev Module）和 适当的串口端口（COMxx），然后单击按钮
上传代码，外接电源。
⚠️ 注意：手机/平板和电脑一定要与ESP32开发板连接的是同一个WiFi，否则将无法进入控制页面，还有就是ESP32开发板在使用WiFi功能时功耗很大需要外接DC电源才能满足它的工作电力需求，如果达不到它的工作电力需求ESP32板将会一直复位导致代码无法正常运行。
上传代码成功后，单击Arduino IDE右上角的
打开串口监视器窗口并设置串口波特率为9600，串口监视器窗口便会显示连接成功后的IP地址(如果看不到可以按复位按键重新连接一次)，同时LCD显示屏也会显示IP地址。
然后，您可以在手机端/平板端的浏览器输入串口监视器打印的 ESP32 IP地址 或 LCD显示屏显示的 ESP32 IP地址，使用浏览器打开ESP32的IP地址，并访问网页。在本例中，您可以在浏览器中输入你自己的ESP32 IP地址（这里是以192.168.36.189为例，而你需要将IP地址：192.168.36.189 修改成你自己的 ESP32 IP地址），在浏览器中打开ESP32的IP地址来查看控制LED亮灭的网页。
⚠️ 注意：当电脑、手机/平板和ESP32开发板，连接到同一个网络(WiFi)时，可在手机端/平板端打开这个网页。此处是你自己ESP32的IP地址。

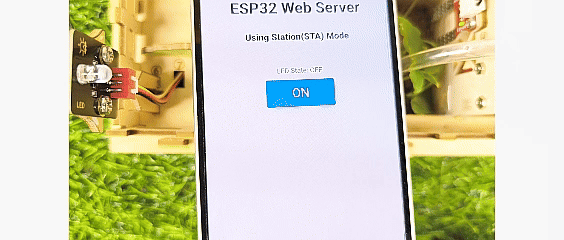

在手机端/平板端的浏览器中打开对应的IP地址，即可控制LED等功能。
4.5.2.6 代码解释#
(1). 首先包括 WiFi.h 库。该库包含我们用于连接到网络的 ESP32 特定方法；WebServer.h 库，也包含一些方法，这些方法将帮助我们配置服务器和处理传入的HTTP请求。
#include <WiFi.h>
#include <WebServer.h>
(2). 由于我们将ESP32 Web服务器配置为Station模式，它将创建自己的WiFi网络。因此，我们需要设置SSID和Password。
/*替换为您的网络凭据（输入您自己的WiFi名称和密码）*/
const char* ssid = "REPLACE_WITH_YOUR_SSID"; // 输入你自己的WiFi名称
const char* password = "REPLACE_WITH_YOUR_PASSWORD"; // 输入你自己的WiFi密码
(3). 创建 WebServer 库的对象，以便可以访问它的函数。此对象的构造函数接受服务器将侦听的端口作为参数。由于HTTP默认使用端口80，因此将使用此值。这允许我们连接到服务器，而不需要在URL中指定端口。
WebServer server(80); // 创建一个Web服务器对象，监听80端口
(4). 声明led连接的ESP32的GPIO引脚，以及它们的初始状态。
uint8_t LED_Pin = 27; // 绿色LED连接到GPIO17
bool LED_State = false; // 绿色LED的状态，初始为关闭
(5). 在 setup() 函数中，我们将ESP32 Web服务器配置为Station模式。首先，我们建立一个用于调试串行连接的串口波特率，并将GPIO引脚配置为OUTPUT。
Serial.begin(9600); // 初始化串口通信，波特率9600
delay(100); // 延时100毫秒
pinMode(LED_Pin, OUTPUT); // 设置GPIO27为输出模式
(6). 串口打印正在连接的Wi-Fi名称，并且使用 WiFi.begin() 函数加入一个现有的网络。
Serial.println("Connecting to ");
Serial.println(ssid); // 打印正在连接的Wi-Fi名称
// 连接到Wi-Fi网络
WiFi.begin(ssid, password);
(7). 当ESP32尝试连接到网络时，我们可以使用 WiFi.status() 函数来检查连接状态。
// 检查Wi-Fi是否连接成功
while (WiFi.status() != WL_CONNECTED) {
delay(1000);
Serial.print("."); // 每隔1秒打印一个点，表示正在连接
}
(8). 一旦连接到网络，WiFi.localIP() 函数用于打印ESP32的IP地址.
Serial.println("");
delay(500);
Serial.println("WiFi connected..!"); // Wi-Fi连接成功
Serial.print("Got IP: ");
Serial.println(WiFi.localIP()); // 打印分配到的IP地址
(9). 为了处理传入的HTTP请求，我们必须指定在访问特定URL时应该执行哪些代码。为此，我们使用 .on() 方法。该方法接受两个参数：一个相对URL路径和访问该URL时要执行函数的名称。
例如，下面代码片段的第一行表明，当服务器接收到根(/)路径上的HTTP请求时，它将调用 handle_OnConnect() 函数。重要的是要注意指定的URL是一个相对路径。类似地，我们必须再指定URL来处理LED的两种状态。
// 设置不同URL路径的处理函数
server.on("/", handle_OnConnect); // 根路径，初始化页面
server.on("/LED_ON", handle_LED_ON); // 红灯打开
server.on("/LED_OFF", handle_LED_OFF); // 红灯关闭
(10). 如果客户端请求的URL没有使用 server.on() 指定，我们还没有指定服务器应该提供什么服务。它应该给出404错误（Page Not Found）作为响应。为此，我们使用 server.onNotFound() 方法。
server.onNotFound(handle_NotFound); // 处理未找到的路径
(11). 为了启动服务器，我们调用服务器对象的 begin() 方法。
server.begin(); // 启动Web服务器
Serial.println("HTTP server started"); // 打印服务器启动信息
(12). 实际传入的HTTP请求在 loop() 函数中处理。为此，我们使用服务器对象的 handleClient() 方法。我们还根据请求改变led的状态。
void loop() {
server.handleClient(); // 处理客户端请求
if (LED_State) {
digitalWrite(LED_Pin, HIGH); // 如果LED状态为开，则输出高电平点亮LED
} else {
digitalWrite(LED_Pin, LOW); // 否则输出低电平熄灭LED
}
}
(13). 我们必须编写 handle_OnConnect() 函数，之前使用 server.on 将其附加到根（/）URL。我们通过将led的状态设置为false（led的初始状态）并将其打印在串行监视器上开始此功能。使用send方法来响应HTTP请求。尽管可以使用许多不同的参数调用该方法，但最简单的形式需要HTTP响应代码、内容类型和内容。传递给send方法的第一个参数是代码200（HTTP状态码之一），它对应于OK响应。然后将内容类型指定为 “text/html”，最后传递 SendHTML() 自定义函数，该函数生成带有LED状态的动态html页面。
// 处理根路径请求，显示初始页面
void handle_OnConnect() {
LED_State = false; // 初始时LED关闭
Serial.println("GPIO27 Status: OFF"); // 打印LED状态
server.send(200, "text/html", SendHTML(LED_State)); // 返回初始HTML页面
}
(14). 编写了三个函数来处理LED开/关请求和404错误页面。
// 处理LED灯打开请求
void handle_LED_ON() {
LED_State = true; // 设置红色LED状态为开
Serial.println("GPIO27 Status: ON"); // 打印LED状态
server.send(200, "text/html", SendHTML(LED_State)); // 返回更新后的HTML页面
}
// 处理绿灯关闭请求
void handle_LED_OFF() {
LED_State = false; // 设置红色LED状态为关
Serial.println("GPIO27 Status: OFF"); // 打印LED状态
server.send(200, "text/html", SendHTML(LED_State)); // 返回更新后的HTML页面
}
// 处理未找到的路径
void handle_NotFound() {
server.send(404, "text/plain", "Not found"); // 返回404错误
}
(15). 显示HTML网页，当ESP32 Web服务器收到来自Web客户端的请求时，SendHTML() 函数就会生成一个Web页面。它只是将HTML代码连接到一个长字符串中，然后返回到我们前面讨论过的 server.send() 函数。该函数使用led的状态作为参数来动态生成HTML内容。你应该发送的第一个文本总是 <!DOCTYPE> declaration，这表明我们正在发送HTML代码。
// 生成HTML页面，用来显示LED状态和控制按钮
String SendHTML(uint8_t LEDState) {
String ptr = "<!DOCTYPE html> <html>\n";
(16). viewport element 使网页响应，确保它在所有设备上看起来都很好。标题标签决定了页面的标题。
ptr += "<head><meta name=\"viewport\" content=\"width=device-width, initial-scale=1.0, user-scalable=no\">\n";
ptr += "<title>LED Control</title>\n";
(17). 设计网页样式，接下来我们使用 CSS 设计按钮和网页的整体外观。我们选择了Helvetica字体，并将显示的内容定义为行内块，居中对齐。
ptr += "<style>html {font-family: Helvetica; display: inline-block; margin: 0px auto; text-align: center;}\n";
(18). 接下来的代码设置主体、H1、H3和p标记周围的颜色、字体和边距
ptr += "body{margin-top: 50px;} h1 {color: #444444;margin: 50px auto 30px;} h3 {color: #444444;margin-bottom: 50px;}\n";
(14). 这些按钮还可以使用颜色、大小、边距等属性进行样式化。:active selector 在按钮被点击时改变按钮的外观。
ptr += ".button {display: block;width: 80px;background-color: #3498db;border: none;color: white;padding: 13px 30px;text-decoration: none;font-size: 25px;margin: 0px auto 35px;cursor: pointer;border-radius: 4px;}\n";
ptr += ".button-on {background-color: #3498db;}\n";
ptr += ".button-on:active {background-color: #2980b9;}\n";
ptr += ".button-off {background-color: #34495e;}\n";
ptr += ".button-off:active {background-color: #2c3e50;}\n";
(15). 设置网页的标题。您可以将此文本更改为适合您的应用程序的任何内容。
ptr +="<h1>ESP32 Web Server</h1>\n";
ptr +="<h3>Using Station(STA) Mode</h3>\n";
(16). 显示按钮和相应的状态，if语句用于动态更新按钮和led的状态。
if (LEDState) {
ptr += "<p>LED State: ON</p><a class=\"button button-off\" href=\"/LED_OFF\">OFF</a>\n";
} else {
ptr += "<p>LED State: OFF</p><a class=\"button button-on\" href=\"/LED_ON\">ON</a>\n";
}
`
