4.5.3 WiFi控制蜂鸣器和风扇#
4.5.3.1 简介#
本教程将为您详细介绍如何使用ESP32微控制器通过局域网WiFi控制蜂鸣器和风扇。教程内容包括ESP32的WiFi功能配置、电路连接方法以及如何编写代码实现远程控制。您将学习如何设置ESP32为WiFi接入点(AP)或连接到现有WiFi网络,并通过网页界面发送控制指令来开关蜂鸣器和风扇。无论您是物联网初学者还是有经验的开发者,本教程都将帮助您掌握ESP32的WiFi控制功能,为您的项目增添灵活的远程控制能力。
4.5.3.2 工作原理#
让我们假设ESP32的lP地址是192.168.XX.XX。以下是它的工作原理:
当你在Web浏览器的搜索框中输入192.168.XX.XX,搜索并且跳转网页。浏览器向Esp32发送请求,ESP32响应一个网页,其中包含用于控制蜂鸣器的打开/关闭按钮和风扇的打开/关闭按钮。
当你点击网页上(Buzzer State OFF)的 “ON” 按钮时,蜂鸣器鸣叫并响应控制网页;当你点击网页上(Buzzer State ON)的 “OFF” 按钮时,蜂鸣器不响并响应控制网页。
同样,当你点击网页上(Motor State OFF)的 “ON” 按钮时,风扇转动并响应控制网页;当你点击网页上(Motor State ON)的 “OFF” 按钮时,风扇不转并响应控制网页。

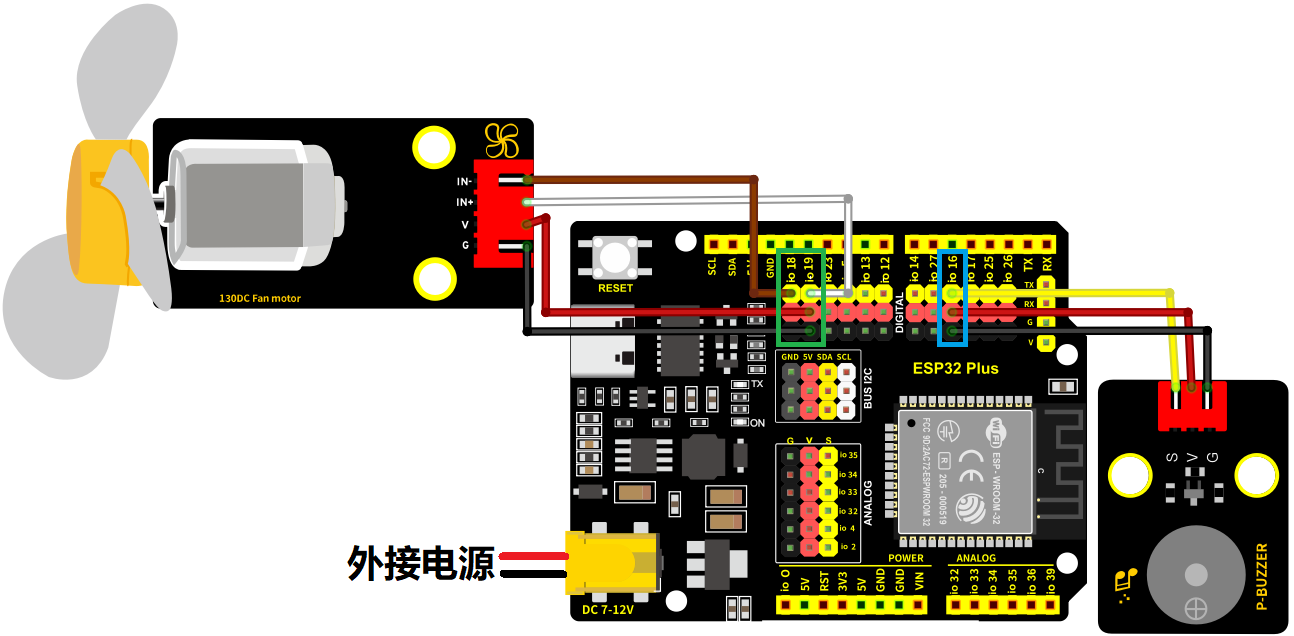

4.5.3.3 接线图#
无源蜂鸣器模块的S引脚连接到io16
电机模块的IN-引脚连接到io18,IN+引脚连接到io19
⚠️ 特别注意:智慧农场已经组装好了,这里不需要把无源蜂鸣器模块和电机模块拆下来又重新组装和接线,这里再次提供接线图,是为了方便您编写代码!

4.5.3.4 实验代码#
代码文件在Arduino_代码文件夹中,代码文件为4_5_3_WiFi-HTML-Control-Buzzer-Fan,如下图所示:

鼠标双击4_5_3_WiFi-HTML-Control-Buzzer-Fan.ino即可在Arduino IDE中打开。
⚠️ 特别提醒: 打开代码文件后,需要修改ESP32开发板需要连接的WiFi名称与密码,您需要分别将 REPLACE_WITH_YOUR_SSID 和 REPLACE_WITH_YOUR_PASSWORD 替换为您自己的 Wi-Fi 名称和 WiFi 密码。WiFi名称和WiFi密码修改后才能上传代码,否则你的ESP32开发板将无法连接网络。
const char* ssid = "REPLACE_WITH_YOUR_SSID"; //输入你自己的WiFi的名称
const char* password = "REPLACE_WITH_YOUR_PASSWORD"; //输入你自己的WiFi密码
⚠️ 注意: 请确保代码中的WiFi名称和WiFi密码与连接到您的电脑、手机/平板、ESP32开发板和路由器的网络相同,它们必须在同一局域网(WiFi)内。
⚠️ 注意: WiFi必须是2.4Ghz频率的,否则ESP32无法连接WiFi。
/*
* 名称 : WiFi-HTML-Control-Buzzer-Fan
* 功能 : 使用局域网wifi无线控制蜂鸣器和风扇
* 编译IDE:ARDUINO 2.3.6
* 作者 : https://www.keyesrobot.cn/
*/
#include <WiFi.h> // 引入WiFi库,控制ESP32的WiFi连接功能
#include <WebServer.h> // 引入WebServer库,创建HTTP服务器
#include <LiquidCrystal_I2C.h> // 引入LiquidCrystal_I2C库
//初始化LCD模块
LiquidCrystal_I2C lcd(0x27, 16, 2);
/*替换为您的网络凭据(输入您自己的WiFi名称和密码)*/
const char* ssid = "REPLACE_WITH_YOUR_SSID"; // 输入你自己的WiFi名称
const char* password = "REPLACE_WITH_YOUR_PASSWORD"; // 输入你自己的WiFi密码
WebServer server(80); // 创建一个Web服务器对象,监听80端口
uint8_t buzzer_Pin = 16; // 蜂鸣器连接到GPIO16
bool Buzzer_State = false; // 蜂鸣器的状态,初始为关闭
uint8_t motor_Pin1 = 19; // 电机IN+引脚连接到GPIO19
uint8_t motor_Pin2 = 18; // 电机IN-引脚连接到GPIO18
bool Motor_State = false; // 电机的状态,初始为关闭
void setup() {
Serial.begin(9600); // 初始化串口通信,波特率9600
delay(100); // 延时100毫秒
pinMode(buzzer_Pin, OUTPUT); // 设置GPIO16为输出模式
pinMode(motor_Pin1, OUTPUT); // 设置GPIO18为输出模式
pinMode(motor_Pin2, OUTPUT); // 设置GPIO19为输出模式
Serial.println("Connecting to ");
Serial.println(ssid); // 打印正在连接的Wi-Fi名称
// 连接到Wi-Fi网络
WiFi.begin(ssid, password);
// 检查Wi-Fi是否连接成功
while (WiFi.status() != WL_CONNECTED) {
delay(1000);
Serial.print("."); // 每隔1秒打印一个点,表示正在连接
}
Serial.println("");
delay(500);
Serial.println("WiFi connected..!"); // Wi-Fi连接成功
Serial.print("Got IP: ");
Serial.println(WiFi.localIP()); // 打印分配到的IP地址
// 初始化LCD
lcd.init();
lcd.backlight();
lcd.clear();
lcd.setCursor(0, 0);
lcd.print("IP:");
lcd.setCursor(0, 1);
lcd.print(WiFi.localIP());
// 设置不同URL路径的处理函数
server.on("/", handle_OnConnect); // 根路径,初始化页面
server.on("/Buzzer_ON", handle_Buzzer_ON); // 蜂鸣器打开
server.on("/Buzzer_OFF", handle_Buzzer_OFF); // 蜂鸣器关闭
server.on("/Motor_ON", handle_Motor_ON); // 风扇打开
server.on("/Motor_OFF", handle_Motor_OFF); // 风扇关闭
server.onNotFound(handle_NotFound); // 处理未找到的路径
server.begin(); // 启动Web服务器
Serial.println("HTTP server started"); // 打印服务器启动信息
}
void loop() {
server.handleClient(); // 处理客户端请求
if (Buzzer_State) {
digitalWrite(buzzer_Pin, HIGH); // 如果蜂鸣器状态为开,则输出高电平,蜂鸣器鸣叫
delay(1);
digitalWrite(buzzer_Pin, LOW); // 否则输出低电平关闭蜂鸣器
delay(1);
} else {
digitalWrite(buzzer_Pin, LOW); // 否则输出低电平关闭蜂鸣器
}
if (Motor_State) {
// 如果风扇状态为开,则打开风扇
analogWrite(motor_Pin1, 70);
analogWrite(motor_Pin2, 0);
} else {
// 否则关闭风扇
analogWrite(motor_Pin1, 0);
analogWrite(motor_Pin2, 0);
}
}
// 处理根路径请求,显示初始页面
void handle_OnConnect() {
Buzzer_State = false; // 初始时关闭蜂鸣器
Motor_State = false; // 初始时关闭风扇
Serial.println("GPIO16 Status: OFF | GPIO18 Status: OFF | GPIO19 Status: OFF"); // 打印蜂鸣器和风扇状态
server.send(200, "text/html", SendHTML(Buzzer_State, Motor_State)); // 返回初始HTML页面
}
// 处理蜂鸣器打开请求
void handle_Buzzer_ON() {
Buzzer_State = true; // 设置蜂鸣器状态为开
Serial.println("GPIO16 Status: ON"); // 打印蜂鸣器状态
server.send(200, "text/html", SendHTML(Buzzer_State, Motor_State)); // 返回更新后的HTML页面
}
// 处理蜂鸣器关闭请求
void handle_Buzzer_OFF() {
Buzzer_State = LOW; // 设置蜂鸣器状态为关
Serial.println("GPIO16 Status: OFF"); // 打印蜂鸣器状态
server.send(200, "text/html", SendHTML(Buzzer_State, Motor_State)); // 返回更新后的HTML页面
}
// 处理风扇打开请求
void handle_Motor_ON() {
Motor_State = true; // 设置风扇状态为开
Serial.println("GPIO18 Status: ON | GPIO19 Status: ON"); // 打印风扇状态
server.send(200, "text/html", SendHTML(Buzzer_State, Motor_State)); // 返回更新后的HTML页面
}
// 处理风扇关闭请求
void handle_Motor_OFF() {
Motor_State = false; // 设置风扇状态为关
Serial.println("GPIO18 Status: OFF | GPIO19 Status: OFF"); // 打印风扇状态
server.send(200, "text/html", SendHTML(Buzzer_State, Motor_State)); // 返回更新后的HTML页面
}
// 处理未找到的路径
void handle_NotFound() {
server.send(404, "text/plain", "Not found"); // 返回404错误
}
// 生成HTML页面,用来显示蜂鸣器与风扇状态和控制按钮
String SendHTML(uint8_t BuzzerState, uint8_t MotorState) {
String ptr = "<!DOCTYPE html> <html>\n";
ptr += "<head><meta name=\"viewport\" content=\"width=device-width, initial-scale=1.0, user-scalable=no\">\n";
ptr += "<title>Buzzer-Motor Control</title>\n";
ptr += "<style>html { font-family: Helvetica; display: inline-block; margin: 0px auto; text-align: center;}\n";
ptr += "body{margin-top: 50px;} h1 {color: #444444;margin: 50px auto 30px;} h3 {color: #444444;margin-bottom: 50px;}\n";
ptr += ".button {display: block;width: 80px;background-color: #3498db;border: none;color: white;padding: 13px 30px;text-decoration: none;font-size: 25px;margin: 0px auto 35px;cursor: pointer;border-radius: 4px;}\n";
ptr += ".button-on {background-color: #3498db;}\n";
ptr += ".button-on:active {background-color: #2980b9;}\n";
ptr += ".button-off {background-color: #34495e;}\n";
ptr += ".button-off:active {background-color: #2c3e50;}\n";
ptr += "p {font-size: 14px;color: #888;margin-bottom: 10px;}\n";
ptr += "</style>\n";
ptr += "</head>\n";
ptr += "<body>\n";
ptr += "<h1>ESP32 Web Server</h1>\n";
ptr += "<h3>Using Station(STA) Mode</h3>\n";
// 根据蜂鸣器状态生成HTML按钮
if (BuzzerState) {
ptr += "<p>Buzzer State: ON</p><a class=\"button button-off\" href=\"/Buzzer_OFF\">OFF</a>\n";
} else {
ptr += "<p>Buzzer State: OFF</p><a class=\"button button-on\" href=\"/Buzzer_ON\">ON</a>\n";
}
// 根据风扇状态生成HTML按钮
if (MotorState) {
ptr += "<p>Motor State: ON</p><a class=\"button button-off\" href=\"/Motor_OFF\">OFF</a>\n";
} else {
ptr += "<p>Motor State: OFF</p><a class=\"button button-on\" href=\"/Motor_ON\">ON</a>\n";
}
ptr += "</body>\n";
ptr += "</html>\n";
return ptr; // 返回生成的HTML页面
}
4.5.3.5 实验结果#
按照接线图接好线,外接电源,选择好正确的开发板板型(ESP32 Dev Module)和 适当的串口端口(COMxx),然后单击按钮
上传代码,外接电源。
⚠️ 注意:手机/平板和电脑一定要与ESP32开发板连接的是同一个WiFi,否则将无法进入控制页面,还有就是ESP32开发板在使用WiFi功能时功耗很大需要外接DC电源才能满足它的工作电力需求,如果达不到它的工作电力需求ESP32板将会一直复位导致代码无法正常运行。
上传代码成功后,单击Arduino IDE右上角的
打开串口监视器窗口并设置串口波特率为9600,串口监视器窗口便会显示连接成功后的IP地址(如果看不到可以按复位按键重新连接一次),同时LCD显示屏也会显示IP地址。


然后,您可以在手机端/平板端的浏览器输入串口监视器打印的 ESP32 IP地址 或 LCD显示屏显示的 ESP32 IP地址,使用浏览器打开ESP32的IP地址,并访问网页。在本例中,您可以在浏览器中输入你自己的ESP32 IP地址(这里是以192.168.36.189为例,而你需要将IP地址:192.168.36.189 修改成你自己的 ESP32 IP地址),在浏览器中打开ESP32的IP地址来查看控制蜂鸣器和风扇的网页。

⚠️ 注意:当电脑、手机/平板和ESP32开发板,连接到同一个网络(WiFi)时,可在手机端/平板端打开这个网页。此处是你自己ESP32的IP地址。

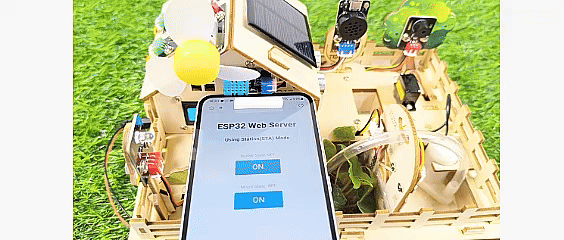

在手机端/平板端的浏览器中打开对应的IP地址,即可控制蜂鸣器和风扇等功能。
