实验二十八 pico入侵检测报警器#

🌟 项目简介#

本实验将用 Raspberry Pi Pico 制作一个简易的「入侵检测报警器」：当有人经过人体红外热释传感器（PIR）前方时，系统会立刻触发警报——蜂鸣器“嘀嘀”鸣响，同时板载LED快速闪烁，发出明显警示！整个过程无需持续轮询，而是通过硬件中断高效响应，既省电又灵敏。

⚙️ 工作原理#

人体红外热释传感器（PIR）：能感应人体散发的微弱红外热量变化。当有人进入其探测范围（约3–5米），模块输出引脚会由低电平（0V）跳变为高电平（3.3V），这个“从0到1”的跳变称为上升沿信号。
中断机制：我们让Pico在检测到这个上升沿时，立刻暂停主程序，执行专门的报警动作（叫蜂鸣器+闪LED），处理完再回到原来的任务——这样反应更快、更可靠！
有源蜂鸣器：通电就响（不需要自己生成频率），接高电平发声，接低电平静音。
板载LED：Pico 的 LED 在 GPIO25 上，亮/灭直接由 led.value(1) 或 led.value(0) 控制。

🧰 所需材料#


Raspberry Pi Pico板 ×1	Raspberry Pi Pico扩展板 ×1	Keyes 人体红外热释传感器 ×1	Keyes 有源蜂鸣器模块 ×1	防反插3Pin杜邦线 ×2	MicroUSB数据线 ×1

✅ 小提示：所有模块都带防反插接口，插错方向无法插入，新手也能轻松上手！

🔌 接线图#

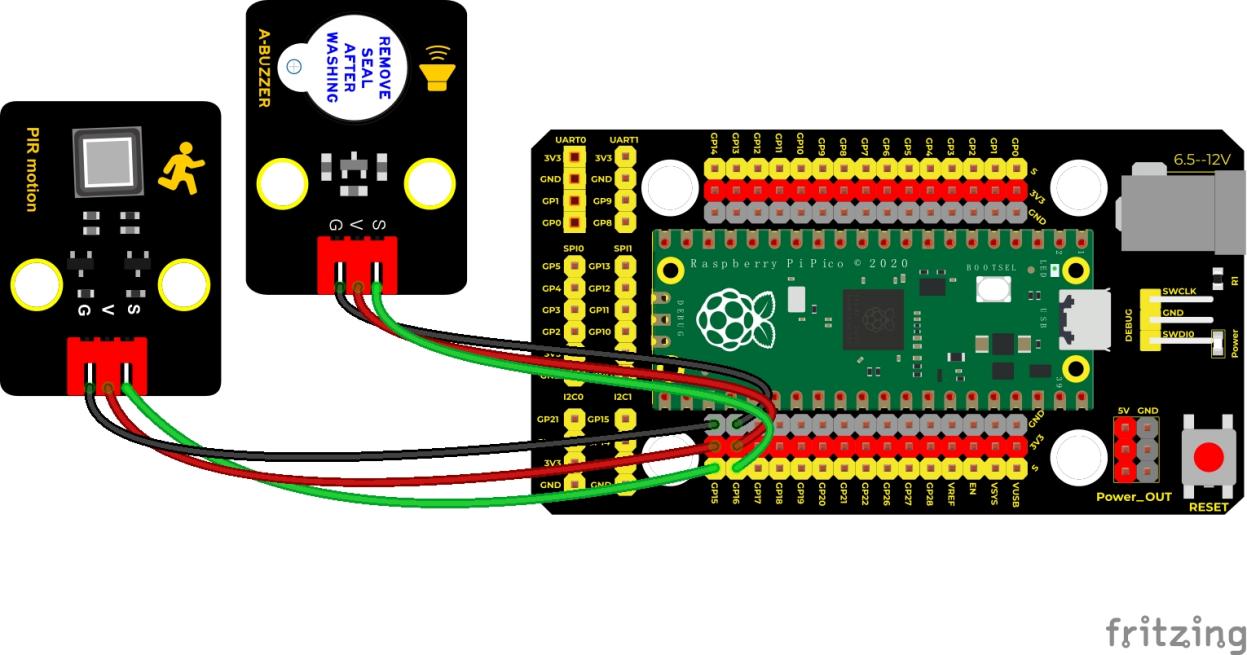

Untitled Sketch_bb

📌 接线说明（对照图连接，务必准确）：

传感器/模块	连接到 Pico 引脚	说明
PIR传感器 VCC	VSYS 或 3V3	供电（推荐用 VSYS，更稳定）
PIR传感器 GND	GND	公共地
PIR传感器 OUT	GP15	信号输入（触发中断）
有源蜂鸣器 VCC	GP16	控制端（高电平=响）
有源蜂鸣器 GND	GND	公共地
（板载LED已内置，无需外接）	—	使用 GP25

⚠️ 注意：PIR传感器刚上电后需要约60秒“预热”，期间可能误触发，属正常现象，请耐心等待。

💻 示例代码（MicroPython）#

# Keyes Starter Kit for Raspberry Pi Pico
# 实验二十八：PIR入侵检测报警器
# 功能：有人靠近时，蜂鸣器鸣响 + 板载LED快速闪烁

import machine
import utime

# 定义引脚
sensor_pir = machine.Pin(15, machine.Pin.IN, machine.Pin.PULL_DOWN)  # PIR信号接入GP15
led = machine.Pin(25, machine.Pin.OUT)                                # 板载LED（GP25）
buzzer = machine.Pin(16, machine.Pin.OUT)                             # 蜂鸣器控制引脚GP16

# 中断服务函数：当PIR检测到人时执行
def pir_handler(pin):
    utime.sleep_ms(100)  # 短暂延时，消除可能的信号抖动
    if pin.value() == 1:  # 确认是高电平（真正有人）
        print("警告！检测到入侵！")
        buzzer.value(1)   # 蜂鸣器开启
        # LED快速闪烁20次（每次亮/灭各100ms，共2秒）
        for i in range(20):
            led.toggle()
            utime.sleep_ms(100)

# 设置GP15为上升沿中断（低→高时触发）
sensor_pir.irq(trigger=machine.Pin.IRQ_RISING, handler=pir_handler)

# 主循环：LED慢闪 + 蜂鸣器保持关闭
while True:
    led.toggle()     # 板载LED每2秒切换一次状态（慢闪，表示系统待机中）
    buzzer.value(0)  # 确保蜂鸣器默认静音
    utime.sleep(2)

📖 代码解析#

代码片段	作用说明
`machine.Pin(15, machine.Pin.IN, machine.Pin.PULL_DOWN)`	将GP15设为输入模式，并启用内部下拉电阻——确保没信号时引脚稳定为低电平，避免误触发
`sensor_pir.irq(...)`	开启硬件中断：只在GP15从“0”变成“1”时才调用 `pir_handler`，不占用CPU轮询时间
`utime.sleep_ms(100)`	加100毫秒延时，过滤掉PIR模块通电或环境干扰引起的瞬间抖动，提高可靠性
`led.toggle()`	让LED在“亮”和“灭”之间自动切换，比写 `led.value(1)` / `led.value(0)` 更简洁
`buzzer.value(1)` 和 `buzzer.value(0)`	有源蜂鸣器：高电平响，低电平停；无需复杂频率控制

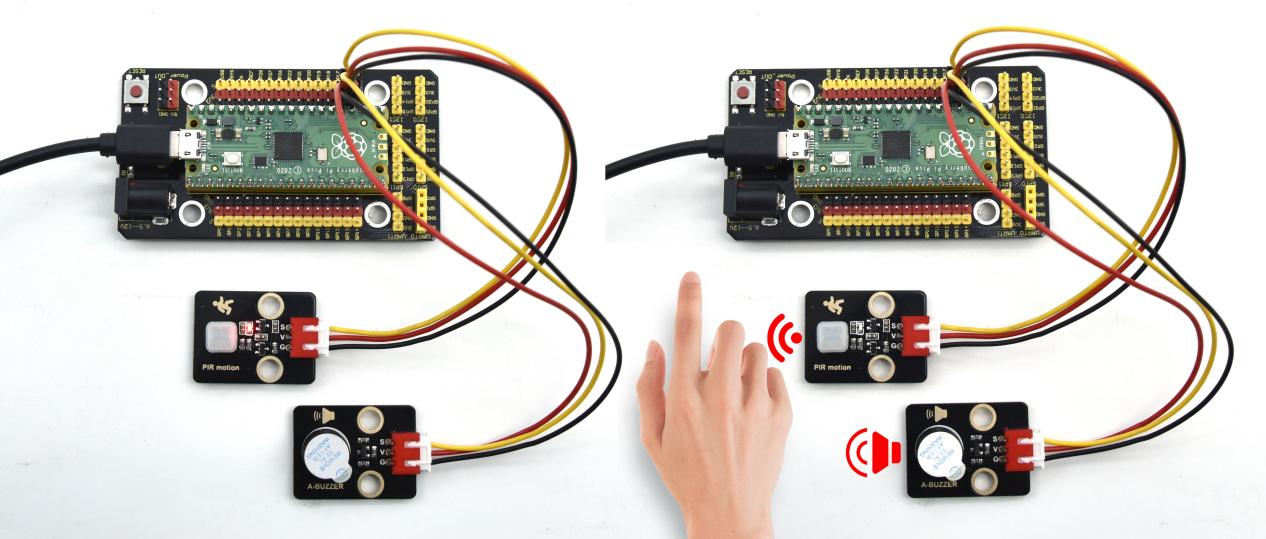

🎯 实验现象#

✅ 程序运行后：

板载LED以约2秒周期缓慢闪烁（一亮一灭），表示系统已启动、正在待机监听；
PIR传感器指示灯（如模块上有）可能常亮或微闪（不同型号略有差异），请勿遮挡；
当你缓慢走近传感器前方1–3米处（避开直射阳光/暖气片等热源），
→ 立刻听到“嘀——嘀——嘀——”连续短促蜂鸣声，
→ 同时LED进入快速闪烁模式（约10Hz）持续2秒，
→ 屏幕串口打印：⚠️ 警告！检测到入侵！
报警结束后，LED自动恢复慢闪，等待下一次触发。

⚠️ 注意事项#

PIR需要“预热”：首次上电后，等待约60秒再测试，否则易受初始校准影响而误报；
避免干扰源：不要将PIR放在空调出风口、暖气旁、阳光直射窗边，这些会导致温度突变误触发；
检测角度：PIR通常呈扇形探测（约110°水平角），正对人行走方向效果最佳；
蜂鸣器类型确认：本实验使用的是有源蜂鸣器（通电即响），若误用无源蜂鸣器（需PWM驱动）则不会发声；
USB供电足够：Pico通过MicroUSB供电可稳定驱动PIR+蜂鸣器，无需额外电源；
中断去抖必要：代码中 sleep_ms(100) 是关键，跳过PIR输出的初始不稳定脉冲，大幅提升稳定性。

🧠 扩展思维#

如果想让报警器在第一次检测到人后，持续报警10秒（而不是只响2秒），并在报警期间不再响应新的人体移动，该怎样修改代码？
