实验二十七障碍物报警实验#

45-障碍物报警

🌟 项目简介#

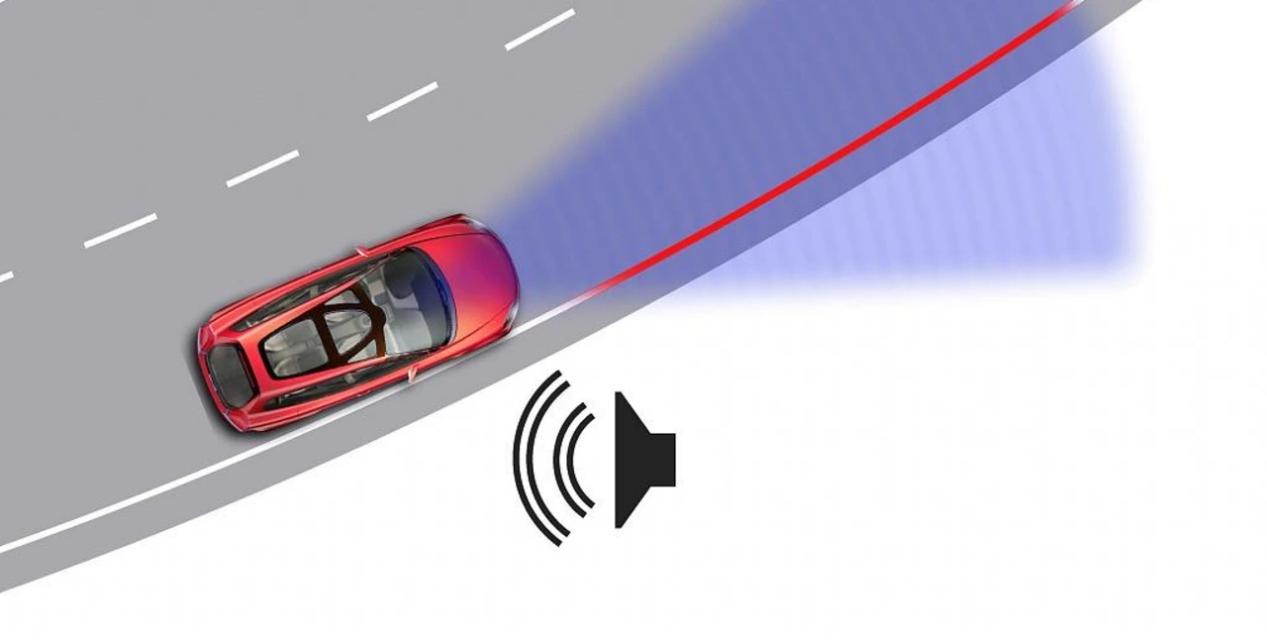

本实验通过避障传感器实时检测前方是否有障碍物，一旦检测到，立即驱动有源蜂鸣器发出“嘀——”的报警声。这是一个典型的“感知→判断→响应”智能小系统，就像汽车倒车雷达、自动门感应器一样简单又实用！

⚙️ 工作原理#

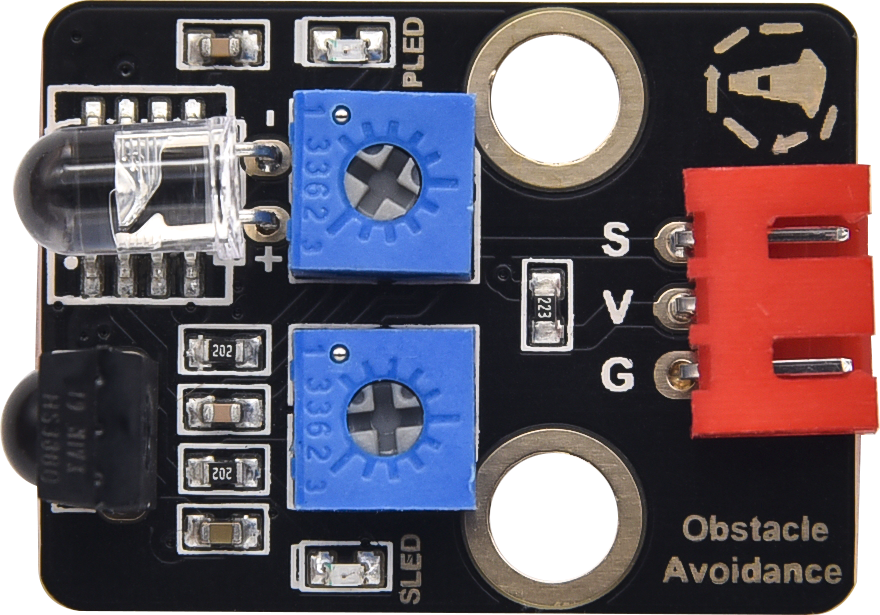

避障传感器（红外反射式）：发射红外光，遇到障碍物会反射回来，内部电路判断后输出低电平（0）表示检测到障碍物，高电平（1）表示无障碍。
有源蜂鸣器：内部自带振荡电路，只需给它高电平（3.3V）就响，低电平（0V）就停。
所以我们把传感器的信号“取反”后直接送给蜂鸣器——
✅ 有障碍 → 传感器输出 0 → not(0) = 1 → 蜂鸣器响
❌ 无障碍 → 传感器输出 1 → not(1) = 0 → 蜂鸣器停

🧰 所需材料#


Raspberry Pi Pico板 ×1	Raspberry Pi Pico扩展板 ×1	Keyes 避障传感器模块 ×1	Keyes 有源蜂鸣器模块 ×1	防反插3Pin杜邦线 ×2	Micro USB数据线 ×1

💡 小贴士：所有模块都使用标准3Pin接口（VCC-GND-SIG），接线时注意“红（VCC）-黑（GND）-黄/白（SIG）”顺序，防反插设计让你不怕插错！

🔌 接线图#

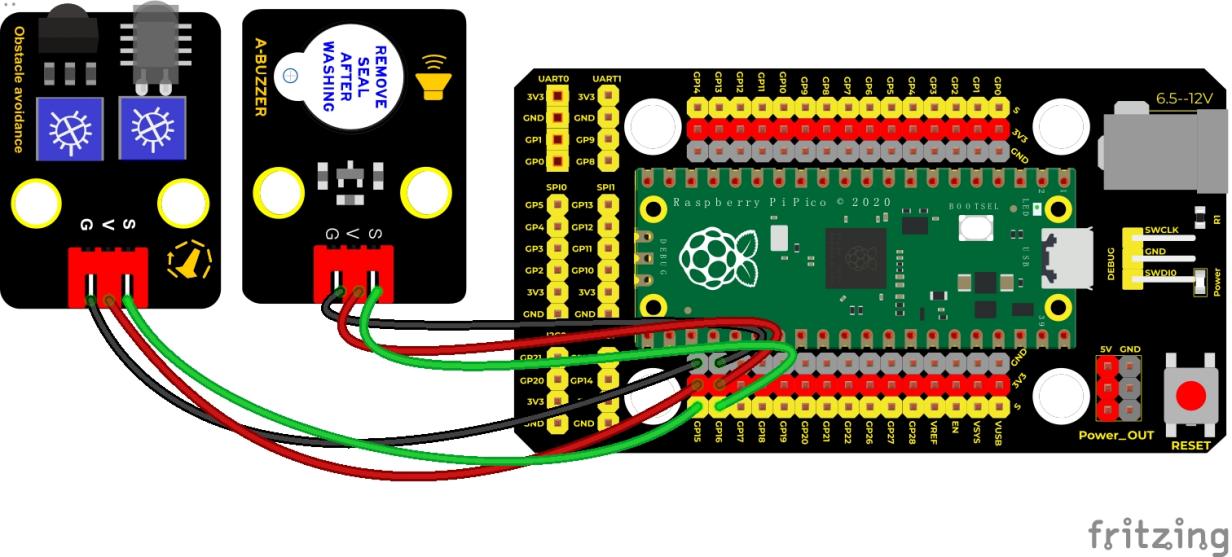

Untitled Sketch_bb

✅ 正确接法（务必对照图检查）：

避障传感器 → Pico扩展板
- VCC（红）→ 3.3V（或 VSYS，推荐3.3V更稳定）
- GND（黑）→ GND
- SIG（黄）→ GP15（即 Pin 15）
有源蜂鸣器 → Pico扩展板
- VCC（红）→ 3.3V
- GND（黑）→ GND
- SIG（白）→ GP16（即 Pin 16）

⚠️ 注意：不要把蜂鸣器接到5V！Pico的IO口最大耐压为3.3V，接5V可能损坏引脚。

💻 示例代码（MicroPython）#

# Keyes Starter Kit for Raspberry Pi Pico
# 实验二十七：障碍物报警实验
# 功能：检测到障碍物时，蜂鸣器响起；移开后停止

from machine import Pin
import time

# 定义引脚
buzzer = Pin(16, Pin.OUT)   # GP16 控制蜂鸣器（有源）
sensor = Pin(15, Pin.IN)     # GP15 接收避障传感器信号

# 主循环：持续检测并响应
while True:
    # 传感器检测到障碍物时输出低电平（0），取反后让蜂鸣器得高电平而发声
    buzzer.value(not sensor.value())
    time.sleep(0.01)  # 每10毫秒检测一次，反应快又不占资源

📝 代码解析#

代码行	中文说明
`buzzer = Pin(16, Pin.OUT)`	把GP16设置为输出模式，用来控制蜂鸣器开关
`sensor = Pin(15, Pin.IN)`	把GP15设置为输入模式，用来读取避障传感器的状态
`not sensor.value()`	`sensor.value()` 返回 `0`（有障碍）或 `1`（无障碍）；`not` 运算把它变成 `1` 或 `0`，正好匹配蜂鸣器“高电平响”的特性
`time.sleep(0.01)`	短暂等待10毫秒，既保证响应灵敏，又避免程序跑得太快占用全部CPU

✅ 小实验：试着把 0.01 改成 0.5，你会发现蜂鸣器变成“嘀…嘀…嘀…”慢节奏报警声哦！

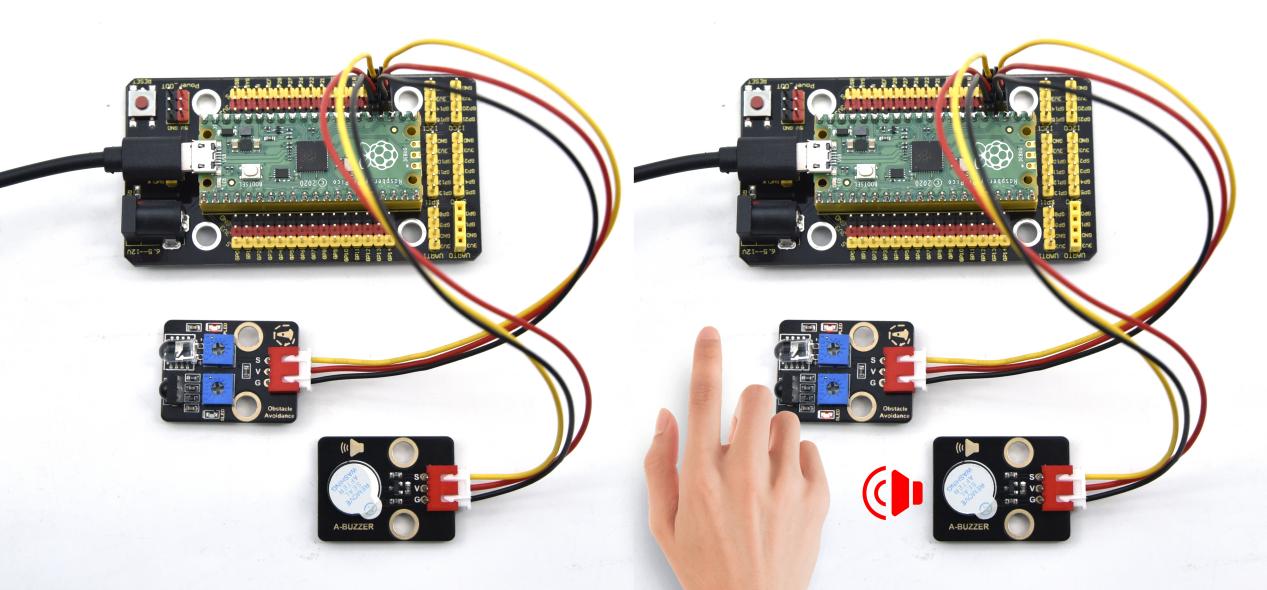

🎯 实验现象#

✅ 正确接线并运行代码后：

将手或书本靠近避障传感器前端（约2~5cm），蜂鸣器立即发出清晰响声；
移开障碍物，声音立刻停止；
反复靠近/移开，蜂鸣器同步响应，像一个聪明的小哨兵 👮‍♂️

⚠️ 注意事项#

电源安全第一：所有模块VCC请统一接Pico的3.3V引脚（不是VSYS或5V），避免烧坏Pico或模块；
传感器校准：避障传感器底部有个小电位器，顺时针旋转可增大检测距离，逆时针减小；初次使用建议调至中间位置；
接线再三确认：特别注意SIG线别和VCC/GND接反，否则传感器可能不工作或输出异常；
蜂鸣器类型确认：本实验必须使用有源蜂鸣器（Active Buzzer），不是无源蜂鸣器（Passive）——有源蜂鸣器背面通常标有“A”或“ACTIVE”，通电就响；无源的需要程序发不同频率方波才能响，本课不适用；
USB供电足够吗？ 如果蜂鸣器声音微弱或时响时不响，可能是USB供电不足，请换用带电源适配器的USB充电头（≥500mA）供电。

🧠 扩展思维#

如果想让蜂鸣器在检测到障碍物时“嘀嘀嘀”快速连响3声，而不是一直长响，代码中该怎样修改？
