实验二十六按键控制LED灯#

44-按键控制LED灯

🌟 项目简介#

本实验带你用一个按键“遥控”LED灯的亮与灭！和之前简单的“按着就亮、松开就灭”不同，这次我们使用中断技术，实现“按一下亮、再按一下灭、再按又亮……”的智能切换效果。就像家里的电灯开关一样，轻轻一按就能切换状态，既实用又酷炫！

⚙️ 工作原理#

按键模块默认输出高电平（相当于“没按下”），按下时变为低电平（相当于“被按下”）。
我们让Pico在检测到按键从高变低的瞬间（下降沿） 触发一次中断，并执行一个“翻转开关”的动作：
- 如果LED当前是灭的 → 变成亮；
- 如果LED当前是亮的 → 变成灭。
这样，每次按键动作只响应一次，不受按住时间长短影响，操作更精准、体验更流畅！

🧰 所需材料#


Raspberry Pi Pico板 ×1	Raspberry Pi Pico扩展板 ×1	Keyes 白色LED模块 ×1	Keyes 单路按键模块 ×1	防反插3Pin杜邦线 ×2	MicroUSB数据线 ×1

✅ 小提示：所有模块都采用标准3Pin接口（VCC-GND-SIG），接线时注意颜色对应（红-VCC、黑-GND、黄/SIG-信号脚）。

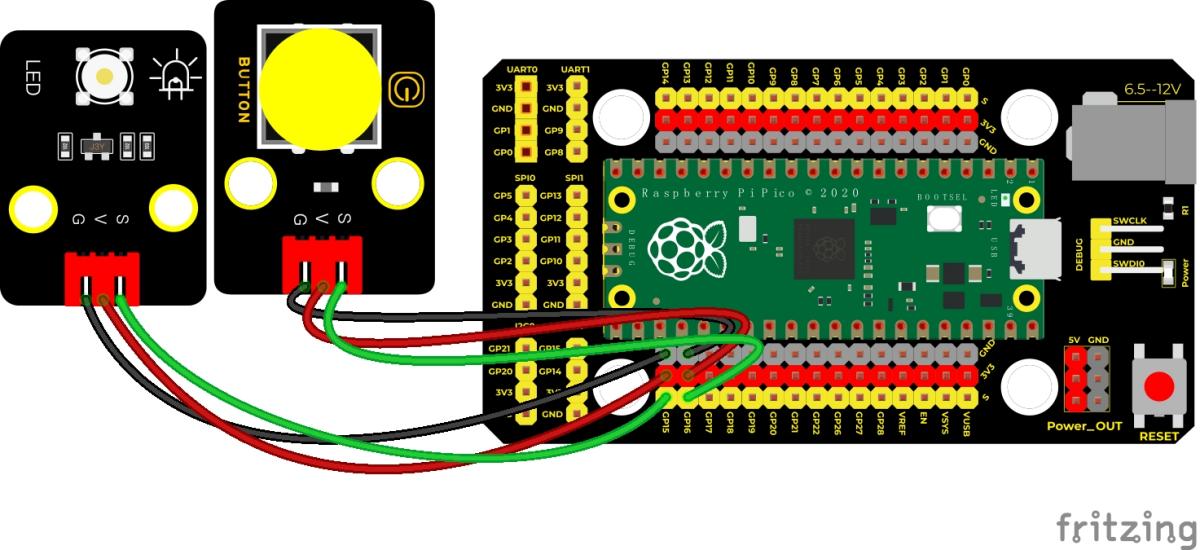

🔌 接线图#

Untitled Sketch_bb

接线说明（请对照图确认）：

LED模块：
- VCC → Pico 的 VSYS 或 3.3V 引脚（推荐 VSYS，供电更稳）
- GND → Pico 的 GND 引脚
- SIG → Pico 的 GPIO15 引脚
按键模块：
- VCC → Pico 的 VSYS 或 3.3V 引脚
- GND → Pico 的 GND 引脚
- SIG → Pico 的 GPIO16 引脚

⚠️ 注意：不要把按键接到 GPIO16 的上拉/下拉模式未配置引脚！本实验依赖硬件中断，GPIO16 支持外部中断，无需额外启用上拉——模块内部已自带上拉电阻，可直接使用。

💻 示例代码（MicroPython）#

# Keyes Starter Kit for Raspberry Pi Pico
# 实验二十六：按键控制LED灯（中断切换式）
# 作者：Keyes创客教育团队

from machine import Pin
import time

# 定义按键和LED引脚
button = Pin(16, Pin.IN)   # 按键接GPIO16，输入模式
LED = Pin(15, Pin.OUT)     # LED接GPIO15，输出模式

# 全局变量：记录LED当前状态（False=灭，True=亮）
led_state = False

# 中断服务函数：每次按键按下（下降沿）就翻转LED状态
def toggle_led(pin):
    global led_state
    led_state = not led_state  # 取反：True↔False

# 设置GPIO16为下降沿中断（仅在按键按下瞬间触发）
button.irq(trigger=Pin.IRQ_FALLING, handler=toggle_led)

# 主循环：持续更新LED状态（即使不按键也保持当前状态）
while True:
    LED.value(led_state)
    time.sleep(0.01)  # 轻微延时，避免空循环过快（非必需，但更友好）

📝 代码解析#

代码行	说明
`button = Pin(16, Pin.IN)`	将GPIO16设置为输入引脚，用于读取按键信号
`LED = Pin(15, Pin.OUT)`	将GPIO15设置为输出引脚，用于控制LED亮灭
`led_state = False`	初始化LED为“熄灭”状态（值为False）
`def toggle_led(pin):` `global led_state` `led_state = not led_state`	定义中断响应函数：每次触发时，把LED状态取反（亮↔灭）
`button.irq(trigger=Pin.IRQ_FALLING, handler=toggle_led)`	关键一步！告诉Pico：“当GPIO16检测到高→低跳变（即按键按下）时，请立刻运行 `toggle_led` 函数！”
`LED.value(led_state)`	主循环中持续将LED设为当前状态，保证显示同步

✅ 小知识：Pin.IRQ_FALLING 是“下降沿触发”，比轮询检测更省电、更及时，是真实电子设备中常用的交互方式！

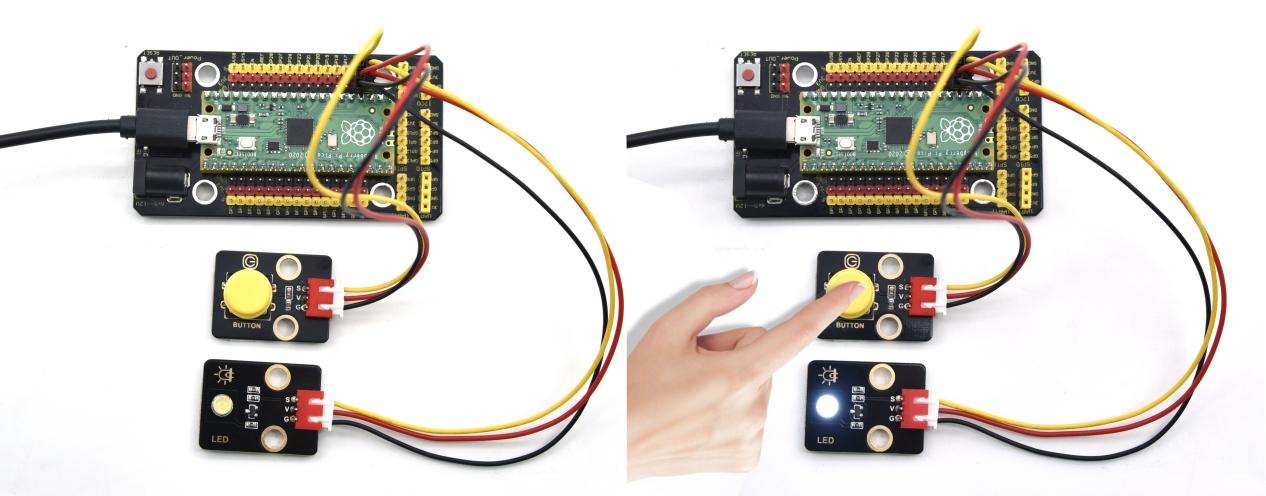

🌈 实验现象#

下载并运行程序后：

初始状态：LED 熄灭；
第一次按下按键 → LED 点亮；
第二次按下按键 → LED 熄灭；
第三次按下按键 → LED 再次点亮……
如此循环，每一次按键都是“切换”，干净利落，毫无拖沓！

⚠️ 注意事项#

接线务必准确：特别是按键的 SIG 脚一定要接在 GPIO16（只有它支持该中断模式），LED 的 SIG 脚接 GPIO15；
不要短接VCC和GND：接线前检查杜邦线是否破损，避免电源短路烧毁Pico；
首次运行前请确认Pico已成功连接电脑并识别为U盘（RPI-RP2），再拖入 .py 文件；
若LED无反应：先检查USB线是否为数据线（部分充电线无法传数据）；再用 print(button.value()) 在Shell中手动测试按键是否正常返回 1（松开）和 0（按下）；
中断函数中尽量简洁：本例只做状态翻转，不建议在 toggle_led() 中加入 time.sleep() 或复杂运算，否则可能丢失后续中断。

🧠 扩展思维#

如果想让LED在切换亮灭时，加上“呼吸灯”式的渐亮渐暗效果，该怎样修改程序？（提示：需要用到PWM和延时控制亮度）
