实验二十五呼吸灯#

🌟 项目简介#

你有没有见过手机通知灯像呼吸一样缓缓变亮、再慢慢变暗？这种柔和的灯光效果就叫“呼吸灯”。它不是简单地开关，而是让LED亮度连续变化，模拟人呼吸的节奏——轻柔、自然、有生命力！本课将用 Raspberry Pi Pico 和 MicroPython，亲手做出一个会“呼吸”的LED灯。

⚙️ 工作原理#

LED 的亮度，其实是由流过它的电流大小决定的。电流大，就亮；电流小，就暗。
但我们不能直接给LED加“一半电压”——那样可能损坏元件，也不稳定。
✅ 正确方法是：用PWM（脉宽调制）技术！
Pico 的 PWM 功能可以快速开关引脚（每秒上千次），通过改变“开”的时间占比（即占空比），让人眼感觉亮度在变化。
💡 小知识：duty_u16() 接收的数值范围是 0 ~ 65535（16位），但本课代码用 duty * duty 的方式，让亮度变化更符合人眼感知——开头暗得慢、中间亮得缓、结尾暗得柔，呼吸感更强！

🧰 所需材料#


Raspberry Pi Pico板 ×1	Raspberry Pi Pico扩展板 ×1	Keyes DIY电子积木白色LED模块 ×1	防反插3Pin杜邦线（公对公）×1	MicroUSB数据线 ×1

✅ 提示：LED模块已内置限流电阻，可直接使用，无需额外接电阻！

🔌 接线图#

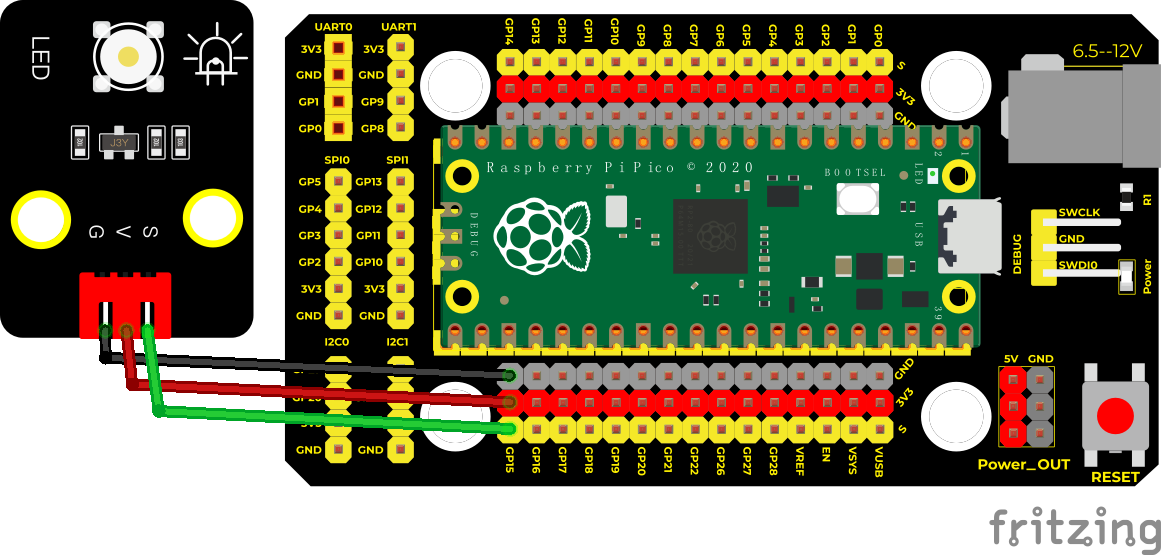

📌 接线说明（请务必对照图连接）：

LED模块的 S（信号）引脚 → Pico 的 GP15（即引脚15）
LED模块的 +（正极）引脚 → Pico 的 3.3V 引脚
LED模块的 –（负极）引脚 → Pico 的 GND（接地）引脚

✅ 小贴士：白色LED模块上标有“+”“–”“S”，请按标识接线；防反插线能避免插错方向！

💻 示例代码（MicroPython）#

# Keyes Starter Kit for Raspberry Pi Pico
# 实验25：呼吸灯（Breath LED）
# 使用GP15引脚输出PWM信号控制LED亮度

import machine
import time

# 创建PWM对象，连接到GP15引脚
pwm = machine.PWM(machine.Pin(15))
# 设置PWM频率为1000Hz（人眼看不到闪烁，亮度变化更平滑）
pwm.freq(1000)

# 初始化亮度值和变化方向（1=变亮，-1=变暗）
duty = 0
direction = 1

while True:
    duty += direction  # 每次调整亮度步进

    # 到达最亮（255）时，开始变暗
    if duty > 255:
        duty = 255
        direction = -1
    # 到达最暗（0）时，开始变亮
    elif duty < 0:
        duty = 0
        direction = 1

    # 关键！用 duty * duty 实现“呼吸感”亮度曲线
    # 例如：duty=0→0，duty=128→16384，duty=255→65025（接近最大值65535）
    pwm.duty_u16(duty * duty)

    # 每次调整后暂停10毫秒，控制呼吸节奏
    time.sleep(0.01)

📚 代码解析#

代码行	说明
`pwm = machine.PWM(machine.Pin(15))`	创建一个PWM控制器，绑定到Pico的第15号GPIO引脚（GP15）
`pwm.freq(1000)`	设定PWM开关频率为1000次/秒——足够快，人眼只看到亮度变化，不会察觉闪烁
`duty * duty`	不是简单线性变化！用平方关系让亮度变化“开头慢、中间快、结尾慢”，更像真实呼吸
`time.sleep(0.01)`	每次亮度微调后等待10毫秒，整个呼吸周期约5秒（256步 × 2 × 0.01s）

✅ 试试改一改？

把 time.sleep(0.01) 改成 0.005 → 呼吸更快；改成 0.02 → 呼吸更悠长

把 direction = 1 改成 2 → 亮度跳变更大，节奏更明显（但可能不够柔和）

🌈 实验现象#

下载并运行代码后：
✅ LED会从完全熄灭开始，缓慢变亮，达到最亮后，再缓慢变暗，然后重新开始……
✅ 整个过程循环往复，柔和自然，就像一盏在安静呼吸的小灯 🌙

⚠️ 注意事项#

🔌 务必确认接线正确：LED模块的“S”接GP15，“+”接3.3V，“–”接GND。接反可能导致LED不亮或损坏模块。
🐍 代码中不要删掉 import time ——否则 time.sleep() 会报错！
💡 如果LED完全不亮：先检查USB线是否通电（Pico板上的绿色电源灯是否亮）；再检查接线是否松动；最后确认代码是否成功下载到Pico（Thonny底部状态栏应显示“Running”）。
🌡️ Pico工作温度安全，请勿长时间覆盖散热孔或置于高温环境。

🧠 扩展思维#

在本课 LED 呼吸效果的基础上，如果想让呼吸节奏随环境光线强弱自动变化（比如天黑时呼吸变慢、天亮时变快），你觉得需要增加什么硬件？又该如何修改代码逻辑？
