实验二十九 音乐播放

实验二十九 音乐播放#

48-播放音乐

🎵 项目简介#

本实验将带你用 Raspberry Pi Pico 控制 8002B 功放喇叭模块，播放经典儿歌《生日快乐》！你将学会：
✅ 把音符（如“D5”“M3”）转换成对应频率
✅ 用不同持续时间（节拍）控制节奏，让音乐有“呼吸感”
✅ 用 PWM（脉宽调制）驱动蜂鸣器发出清晰、响亮的声音

💡 小知识：我们听到的“声音”，本质是空气快速振动——振动越快（频率越高），音调越高；振动时间越长，声音就越“拖长”。一首歌，就是一连串精准控制的频率 + 时间！

⚙️ 工作原理#

  • 8002B 喇叭模块 是一个带功放芯片的小型音频输出设备，它需要一个方波信号（高低电平交替）来驱动喇叭发声。

  • Pico 的 PWM 引脚（如 GPIO15）可以生成指定频率和占空比的方波，正好用来“指挥”喇叭振动。

  • 我们把每个音符映射为一个频率（单位：Hz），再配上它的演奏时长（如 0.25 秒 = 四分之一拍），就能还原出旋律啦！

🧰 所需材料#

rpi_pico-smd_1_breadboard

KS3017 pico扩展板

KE4067

QQ图片20220426165815

USB线

Raspberry Pi Pico 主控板 ×1

Pico 专用扩展板（方便插接）×1

Keyes 8002B 功放喇叭模块 ×1

防反插 3Pin 杜邦线（红/黑/黄）×1

Micro-USB 数据线 ×1

✅ 提示：扩展板不是必须的，但强烈推荐使用——它把 Pico 引脚有序引出，避免接错、短路，特别适合初学者！

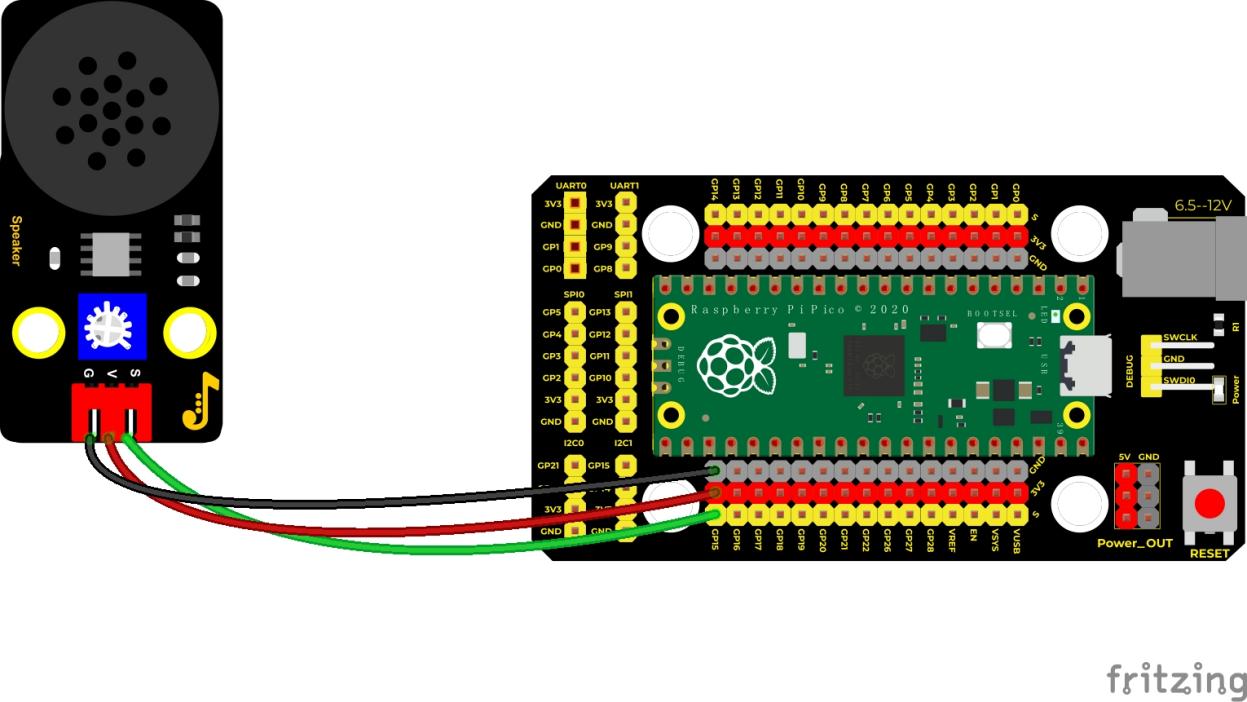

🔌 接线说明#

Untitled Sketch_bb

喇叭模块端口

连接到 Pico 引脚

说明

VCC

VSYS 或 5V

供电（扩展板上标有 5V）

GND

GND

公共地线

IN

GPIO15

音频信号输入（PWM 输出）

⚠️ 注意事项：

  • 务必确认喇叭模块的 IN 脚接的是 GPIO15（不是其他引脚）；

  • VCC 不要接成 3.3V —— 8002B 需要 4.5–6V 才能正常驱动喇叭，Pico 的 VSYS 引脚可直接提供约 5V（来自 USB 供电）；

  • 接线前请断开 USB 线，接好后再通电，避免误短路！

💻 示例代码（MicroPython）#

# 实验二十九：音乐播放 —— 《生日快乐》
# 使用 Pico GPIO15 驱动 8002B 喇叭模块

from machine import Pin, PWM
from utime import sleep

# 初始化 PWM 蜂鸣器引脚（GPIO15）
buzzer = PWM(Pin(15))
buzzer.freq(440)  # 初始设为中音 A，避免上电杂音
buzzer.duty_u16(0)  # 初始静音

# 定义常用音符频率（单位：Hz）——按「低音 D」「中音 M」「高音 H」分类
tones = {
    "D1": 262, "D2": 293, "D3": 329, "D4": 349, "D5": 392, "D6": 440, "D7": 494,
    "M1": 523, "M2": 586, "M3": 658, "M4": 697, "M5": 783, "M6": 879, "M7": 987,
    "H1": 1045, "H2": 1171, "H3": 1316, "H4": 1393, "H5": 1563, "H6": 1755, "H7": 1971
}

# 《生日快乐》简谱（音符序列）
song = [
    "D5", "D5", "D6", "D5", "M1", "D7",
    "D5", "D5", "D6", "D5", "M2", "M1",
    "D5", "D5", "M5", "M3", "M1", "D7", "D6",
    "M4", "M4", "M3", "M1", "M2", "M1"
]

# 对应每个音符的时长（以“拍”为单位，1 拍 ≈ 0.5 秒）
durt = [
    0.25, 0.25, 0.5, 0.5, 0.5, 1,
    0.25, 0.25, 0.5, 0.5, 0.5, 1,
    0.25, 0.25, 0.5, 0.5, 0.5, 0.5, 0.5,
    0.25, 0.25, 0.5, 0.5, 0.5, 1
]

# 播放单个音符
def playtone(frequency):
    buzzer.duty_u16(1000)  # 开启发声（占空比约 1.5%，足够响亮又不烧模块）
    buzzer.freq(frequency)  # 设置振动频率

# 关闭发声
def bequiet():
    buzzer.duty_u16(0)  # 彻底静音

# 播放整首歌
def playsong(mysong):
    for i in range(len(mysong)):
        note = mysong[i]
        if note in tones:  # 安全检查：确保音符存在
            playtone(tones[note])
            sleep(durt[i] * 0.5)  # 1 拍 = 0.5 秒（可自由调整快慢！）
            bequiet()
            sleep(0.05)  # 音符间加微小间隔，更自然（可删减试试效果）

# 开始播放！
playsong(song)

📝 代码解析（小学生也能懂！）#

代码片段

说明

buzzer = PWM(Pin(15))

告诉 Pico：“我要用 15 号引脚发声音！”

tones = { ... }

像查字典一样：输入 "M5"，立刻知道要振动 783 次/秒

song = ["D5","D5",...]

把《生日快乐》写成“音符密码”，一行就是一句歌词的音调

durt = [0.25,0.25,...]

给每个音符配“计时器”：0.25 秒 = 快速“哒”，1 秒 = 拉长“～～～”

sleep(durt[i] * 0.5)

把“拍数”换算成真实时间（例如：0.5 拍 × 0.5 秒/拍 = 0.25 秒）

if note in tones:

加一层保护：万一打错音符（比如写成 "X9"），程序不会报错崩溃

✅ 小技巧：想让歌变慢？把 * 0.5 改成 * 0.8；想变快？改成 * 0.3 —— 动手试试吧！

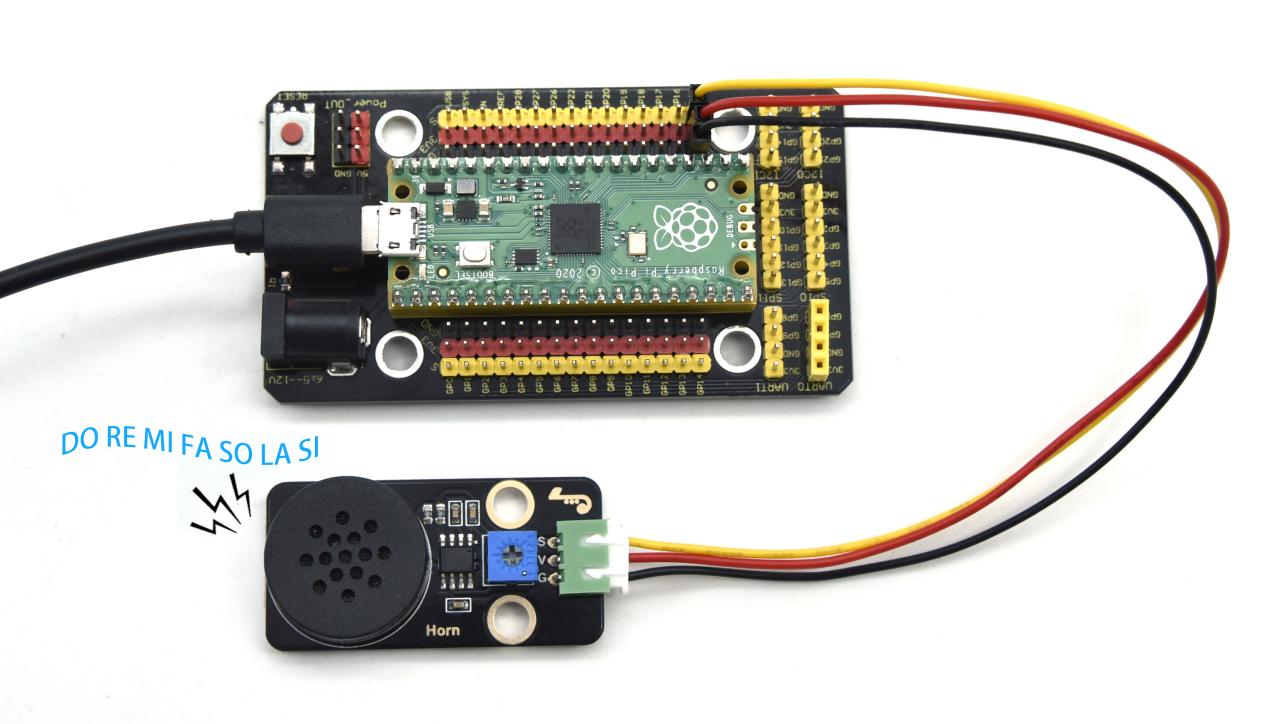

🎧 实验现象#

✅ 正确接线后，给 Pico 上电并运行代码，你会听到清脆悦耳的《生日快乐》旋律！
✅ 每个音符清晰可辨，强弱节奏分明，结尾干净利落。
✅ 若无声，请依次检查：USB 是否插稳、喇叭模块开关是否打开（如有）、IN 线是否接在 GPIO15、代码是否完整复制无误。

⚠️ 安全与注意事项#

  • 🔌 切勿将喇叭模块 VCC 接到 Pico 的 3.3V 引脚！ 会导致模块无法驱动或损坏；请务必接 VSYS 或扩展板标注的 5V。

  • 📉 音量过大可能损伤听力：首次测试建议先调低音量（可用小音量试听），儿童请在成人陪同下操作。

  • 🧼 避免长时间连续播放：模块持续工作会发热，每次播放后休息 10 秒更安全。

  • ❌ 不要用手触摸喇叭金属振膜：会影响发声，甚至造成短路。

🧠 扩展思维#

在本课《生日快乐》的基础上，如果想让每个音符播放时音量由小渐大、再由大渐小（即“淡入淡出”效果），该怎样修改 playtone() 和 bequiet() 函数？
