实验十八旋转编码器模块计数#

编码器

🌟 项目简介#

本实验带你认识并使用「旋转编码器」——一种能感知旋转方向和圈数的电子小零件！它就像音响上的音量旋钮、空调遥控器上的温度调节旋钮，轻轻一转就能告诉单片机：“我往左转了”或“我往右转了”。
在本课中，我们将用 Raspberry Pi Pico 读取旋转编码器的转动方向与次数，并实现：
✅ 顺时针旋转 → 计数值减1
✅ 逆时针旋转 → 计数值加1
✅ 按下中间按钮 → 在 Thonny 的 Shell 窗口中 打印当前数值

简单有趣，是人机交互的第一步！

⚙️ 工作原理#

旋转编码器（本实验使用的是「增量式编码器」）内部有两个信号触点（CLK 和 DT），当旋钮转动时，它们会按特定顺序输出高低电平变化，形成「相位差为90°的两路脉冲信号」。Pico 通过检测这两路信号的先后顺序，就能判断出是顺时针还是逆时针转动。

💡 小知识：本模块采用20脉冲/圈设计，每转一小格就产生1个完整周期的 CLK+DT 信号组合，因此可精准计数、无上限（不像电位器只能0~100）！

🧰 所需材料#


Raspberry Pi Pico 板 ×1	Raspberry Pi Pico 扩展板 ×1	Keyes DIY 旋转编码器模块 ×1	防反插5Pin杜邦线（公对母）×1	Micro-USB 数据线 ×1

🔌 接线说明#

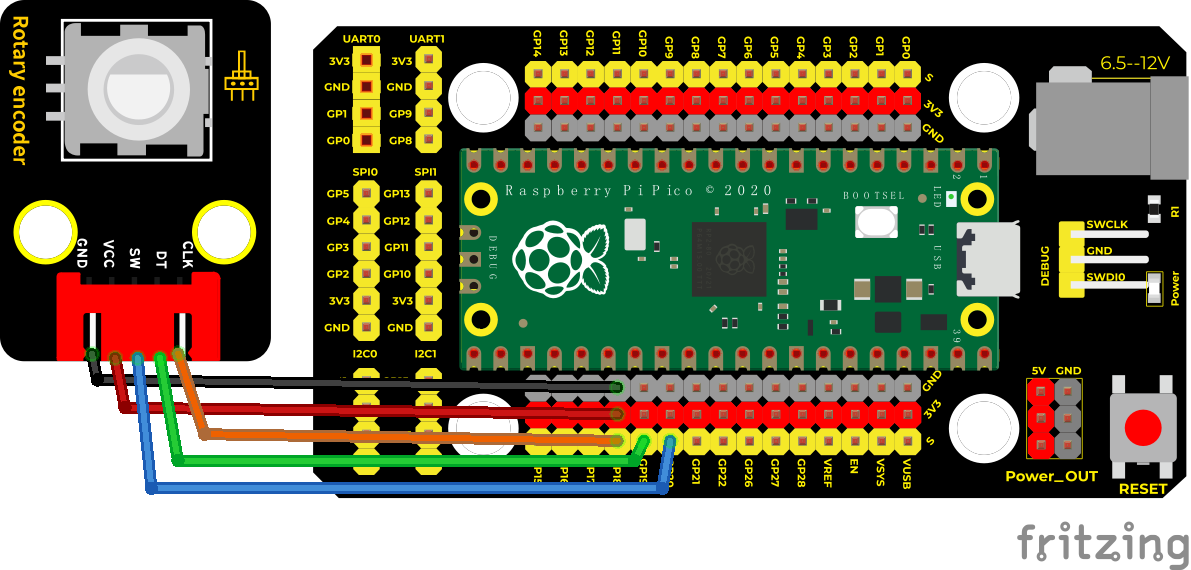

请按图连接（实物接线务必一一对应）👇

编码器引脚	接 Pico 引脚	说明
`VCC`	`VSYS` 或 `3.3V`	供电（推荐接 `VSYS`，更稳定）
`GND`	`GND`	公共地
`CLK`	`GP18`	时钟信号引脚
`DT`	`GP19`	数据信号引脚
`SW`	`GP20`	按键开关引脚

✅ 提示：扩展板上已标好 GP18 GP19 GP20，直接插进对应排针即可；编码器模块背面有丝印标注引脚，请对照连接！

💻 示例代码（MicroPython）#

# Keyes Starter Kit for Raspberry Pi Pico
# 实验十八：旋转编码器模块计数
# 功能：顺时针减1，逆时针加1，按下按键打印当前值

import time
from rotary_irq_rp2 import RotaryIRQ
from machine import Pin

# 初始化按键（带内部上拉，按下为低电平）
SW = Pin(20, Pin.IN, Pin.PULL_UP)

# 初始化旋转编码器（CLK=GP18，DT=GP19）
r = RotaryIRQ(
    pin_num_clk=18,
    pin_num_dt=19,
    min_val=0,
    reverse=False,           # False=顺时针增；True=顺时针减（我们设为False，再手动反转逻辑）
    range_mode=RotaryIRQ.RANGE_UNBOUNDED  # 不限范围，可正负无限计数
)

# 初始读值
val_old = r.value()
n = 0  # 按键防抖标志位

print("✅ 旋转编码器已启动！")
print("👉 顺时针转：数值增加｜逆时针转：数值减少｜按一下：显示当前值")

while True:
    try:
        val_new = r.value()

        # 【检测按键按下】（带简单消抖）
        if SW.value() == 0:  # 按下时为低电平
            if n == 0:
                print("\n🔘 按键已按下！")
                print(f"🔢 当前计数值：{val_new}")
                n = 1
            # 等待松手，避免重复触发
            while SW.value() == 0:
                time.sleep_ms(10)
            n = 0

        # 【检测旋转变化】
        if val_old != val_new:
            # 注意：本模块硬件特性是「顺时针→值增大」，但题目要求「顺时针减1」
            # 所以我们把显示值取反处理（或改 reverse=True，这里用逻辑反转更直观）
            display_val = -val_new  # 实现题目要求：顺时针显示减，逆时针显示加
            print(f"🔄 旋转更新 → 显示值：{display_val}")
            val_old = val_new

        time.sleep_ms(20)  # 小延时，减轻CPU负担，也帮助消抖

    except KeyboardInterrupt:
        print("\n👋 实验结束，已退出。")
        break

📝 代码解析（小学生也能懂！）#

代码片段	中文解释
`from rotary_irq_rp2 import RotaryIRQ`	导入一个“专门管旋转编码器”的智能小助手（需提前把 `rotary_irq_rp2.py` 文件复制到 Pico 中！）
`SW = Pin(20, Pin.IN, Pin.PULL_UP)`	把 GP20 号引脚设为“按键输入”，并且打开内部“上拉电阻”——这样不按的时候是高电平（1），一按就变成低电平（0），好识别！
`r = RotaryIRQ(...)`	创建一个编码器对象，告诉它：CLK 接 GP18、DT 接 GP19；不限制最大最小值（可以一直加/减）
`if SW.value() == 0:`	如果检测到 GP20 是“0”，说明你按下了按钮！
`n = 0 / n = 1`	这是“防抖小卫士”：防止手抖导致一次按键被当成多次，确保按一下只响应一次
`display_val = -val_new`	因为硬件默认顺时针值变大，但我们希望“顺时针显示减”，所以加个负号翻转显示效果 ✨
`time.sleep_ms(20)`	每次循环休息20毫秒，像呼吸一样，让程序更稳、更省电

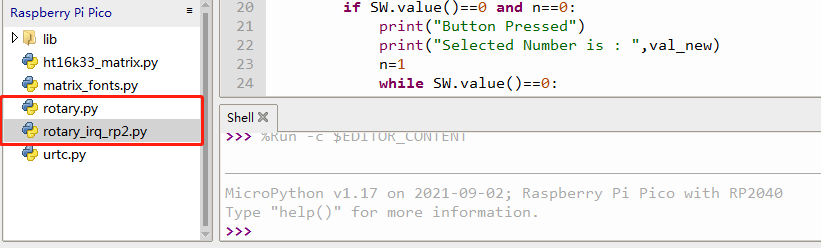

✅ 如何添加 rotary_irq_rp2.py？
在 Thonny 中 → 点击【视图】→ 勾选【文件浏览器】→ 在左侧「Raspberry Pi Pico」下方右键 → 【上传】→ 选择你的 rotary_irq_rp2.py 文件即可！

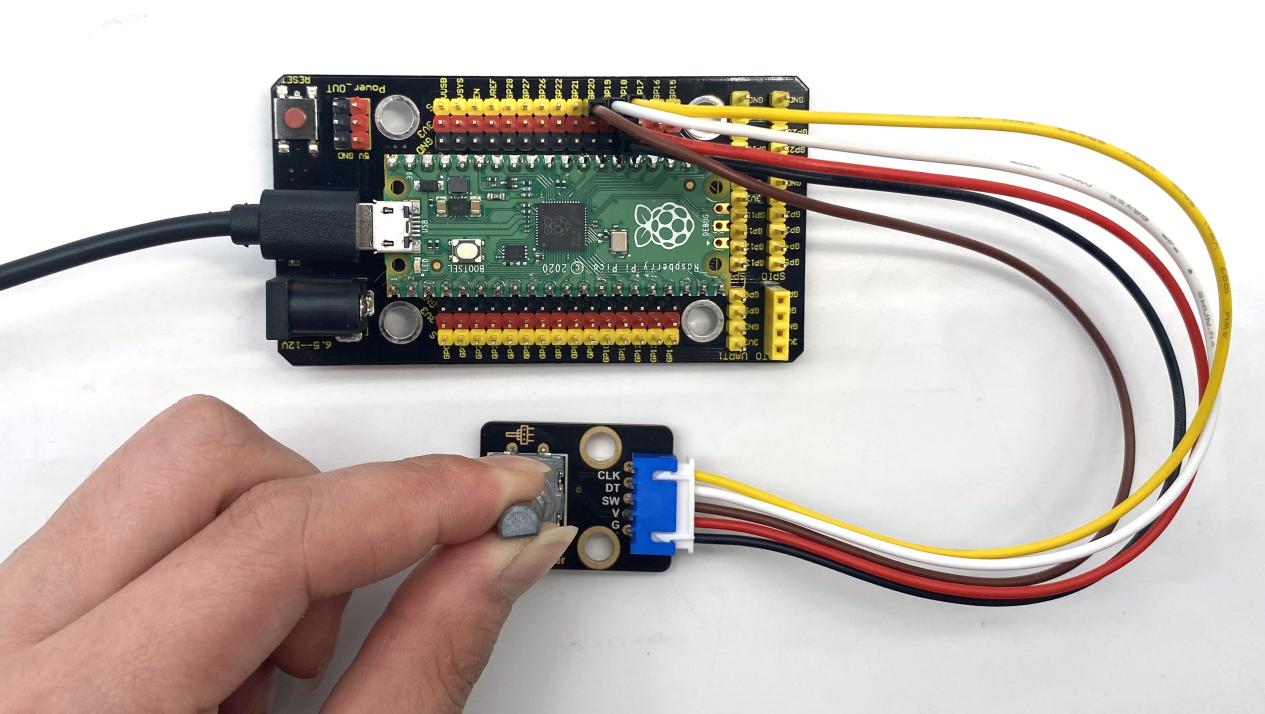

📱 实验现象#

运行代码后，打开 Thonny 下方的 Shell（交互窗口），你会看到类似这样的提示：

✅ 旋转编码器已启动！
👉 顺时针转：数值增加｜逆时针转：数值减少｜按一下：显示当前值
🔄 旋转更新 → 显示值：-5
🔄 旋转更新 → 显示值：-4
🔘 按键已按下！
🔢 当前计数值：-4
🔄 旋转更新 → 显示值：-3

✔️ 顺时针旋转 → 显示值 越来越小（如 -10 → -11 → -12）
✔️ 逆时针旋转 → 显示值 越来越大（如 -10 → -9 → -8）
✔️ 按下中间按钮 → 立刻打印当前显示值（例如 -7）

⚠️ 注意事项（安全又成功！）#

🔌 接线前务必断开 USB 线！接好再插，避免短路。
🧩 编码器模块有5个金属针脚，请认准 VCC-GND-CLK-DT-SW 顺序，不要插反！
📦 rotary_irq_rp2.py 文件必须上传到 Pico 根目录（不是文件夹里），否则会报错 ImportError。
🐞 如果旋转没反应：检查 CLK/DT 是否接反（交换 GP18 和 GP19 尝试）；或确认 rotary_irq_rp2.py 是否上传成功。
🧯 如果按键一直触发：检查 SW 是否接触不良，或尝试把 Pin.PULL_UP 改成 Pin.PULL_DOWN 并调换接线（本模块默认高电平有效，一般无需改动）。

🧠 扩展思维#

在本课 LED 闪烁的基础上，如果想让它渐亮渐暗（模拟呼吸灯效果），该怎么做？
