实验十七 SK6812 RGB模块#

🌟 项目简介#

本实验将带你认识一种“聪明”的RGB灯——SK6812智能LED模块。它和之前用PWM控制的普通RGB灯完全不同：只需1根信号线就能控制多个灯珠，每个灯珠还能独立显示不同颜色！ 我们的模块上有4颗SK6812灯珠（每颗都像一个迷你像素点），它们串联在一起，却能各自“听懂”指令，实现红、绿、蓝、白等丰富色彩组合。不用复杂接线，不用多路PWM，一块Pico就能轻松驾驭！

⚙️ 工作原理#

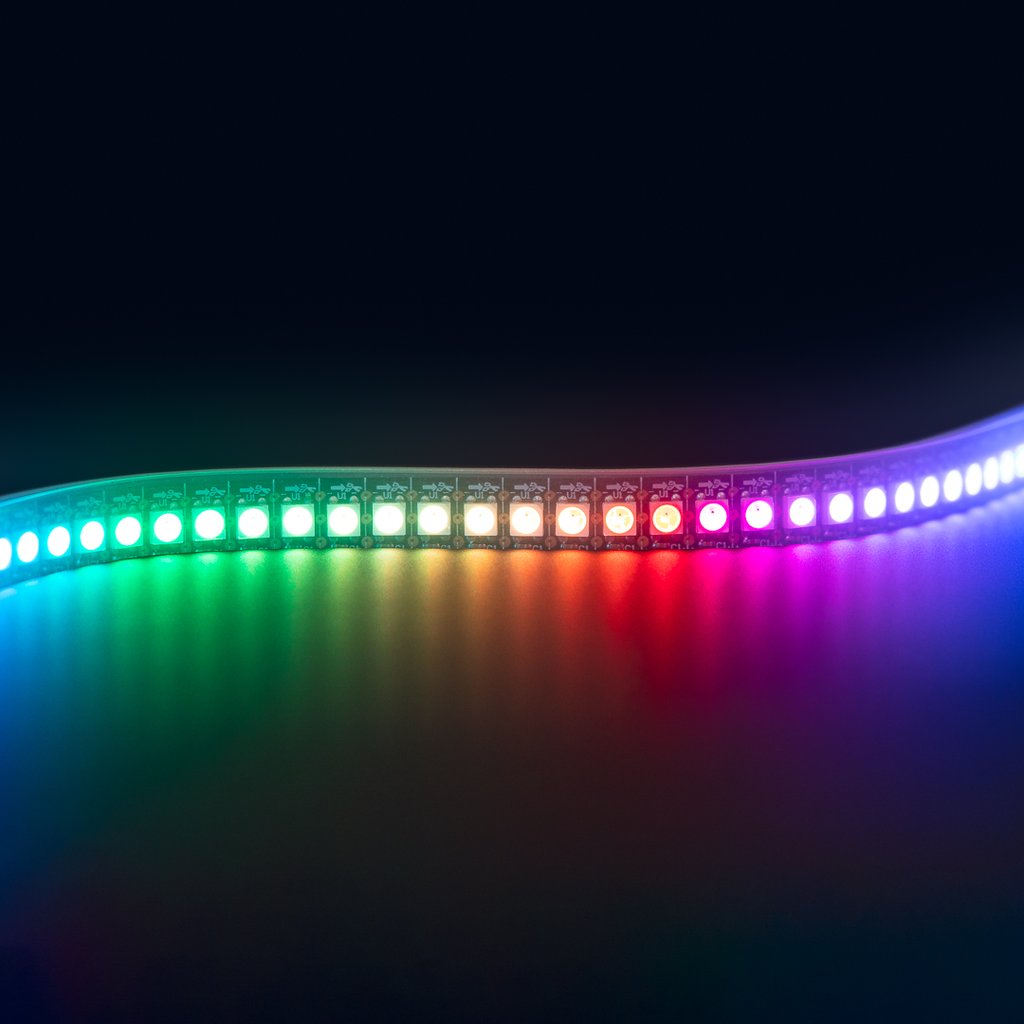

SK6812是一种内置驱动芯片的智能LED，每个灯珠都集成了控制器和RGB发光芯片（外形像5050贴片LED）。它的神奇之处在于：

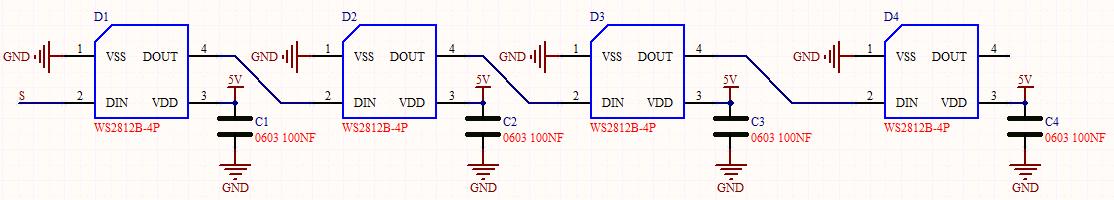

✅ 单线通信：所有灯珠共用1根数据线（DIN），Pico发送一串数字信号，第一个灯珠“吃掉”自己的24位颜色数据（红8位+绿8位+蓝8位），再把剩下的数据“吐给”下一个灯珠……像传话一样，级联传递；
✅ 自动识别：灯珠内部有高精度振荡器和恒流电路，保证颜色稳定、亮度一致，不怕电压波动；
✅ 底层已封装：MicroPython通过RP2040的PIO（可编程IO）硬件直接生成精确时序信号，我们只需调用简单函数，无需手动“掐秒”发波形！

💡 小知识：这种通信协议叫“单线归零码（NRZ）”，对时序要求极严——差几十纳秒就可能点不亮！幸好Pico的PIO帮我们搞定啦 ✨

🧰 所需材料#


Raspberry Pi Pico板 ×1	Raspberry Pi Pico扩展板 ×1	Keyes DIY电子积木 SK6812 RGB模块 ×1	防反插3Pin杜邦线（黑/红/绿）×1	Micro-USB数据线 ×1

🔍 模块接口说明：

GND → 黑线（接地）

VCC → 红线（接3V3）

DIN → 绿线（数据输入，接Pico GP16）

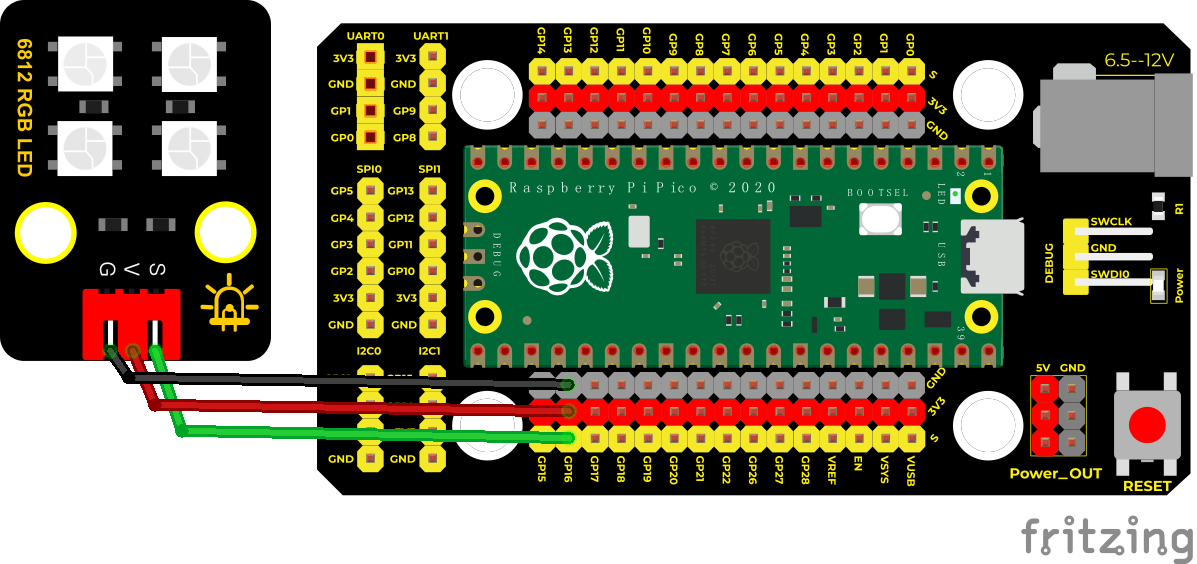

🔌 接线图#

✅ 正确接法（务必核对）：

SK6812 VCC → 扩展板 5V（或Pico的VSYS引脚）
SK6812 GND → 扩展板 GND
SK6812 DIN → 扩展板 GP16（或Pico引脚16）

⚠️ 重要提醒：

杜邦线务必插紧，防反插设计可避免接错正负极。

💻 示例代码（MicroPython）#

# Keyes Starter Kit for Raspberry Pi Pico
# 实验十七：SK6812 RGB LED 模块
# 功能：让4颗灯珠分别显示红、绿、蓝、白色

import array, time
from machine import Pin
import rp2

# === 参数设置 ===
NUM_LEDS = 4          # 模块上灯珠数量（共4颗）
PIN_NUM = 16            # 控制引脚：GP16（可改为GP17/GP20等）
brightness = 0.1        # 整体亮度（0.0~1.0，0.1较柔和不刺眼）

# === PIO程序：生成SK6812所需精确时序信号 ===
@rp2.asm_pio(sideset_init=rp2.PIO.OUT_LOW, out_shiftdir=rp2.PIO.SHIFT_LEFT, autopull=True, pull_thresh=24)
def sk6812():
    T1 = 2  # 高电平时间（单位：周期）
    T2 = 5  # 低电平时间（表示“1”）
    T3 = 3  # 低电平时间（表示“0”）
    wrap_target()
    label("bitloop")
    out(x, 1)          .side(0) [T3 - 1]   # 发送1位，先拉低准备
    jmp(not_x, "do_zero") .side(1) [T1 - 1] # 若是“1”，高电平持续T1周期
    jmp("bitloop")     .side(1) [T2 - 1]   # 然后拉低T2周期 → 完成“1”
    label("do_zero")
    nop()              .side(0) [T2 - 1]   # 若是“0”，高电平很短，然后拉低T2周期 → 完成“0”
    wrap()

# === 初始化状态机 ===
sm = rp2.StateMachine(0, sk6812, freq=8_000_000, sideset_base=Pin(PIN_NUM))
sm.active(1)  # 启动状态机，等待接收数据

# === LED控制函数 ===
ar = array.array("I", [0 for _ in range(NUM_LEDS)])  # 存储4颗灯的颜色值（RGB格式）

def pixels_show():
    """将当前颜色数组刷新到LED上"""
    dimmer_ar = array.array("I", [0 for _ in range(NUM_LEDS)])
    for i, c in enumerate(ar):
        r = int(((c >> 8) & 0xFF) * brightness)  # 提取红色分量并调亮度
        g = int(((c >> 16) & 0xFF) * brightness) # 提取绿色分量并调亮度
        b = int((c & 0xFF) * brightness)         # 提取蓝色分量并调亮度
        dimmer_ar[i] = (g << 16) + (r << 8) + b  # 重新组装为GRB格式（SK6812要求）
    sm.put(dimmer_ar, 8)  # 发送数据到PIO状态机
    time.sleep_ms(10)     # 短暂等待显示稳定

def pixels_set(i, color):
    """设置第i颗灯珠的颜色（color = (R, G, B)元组）"""
    ar[i] = (color[1] << 16) + (color[0] << 8) + color[2]  # GRB顺序存入

def pixels_fill(color):
    """让所有灯珠显示同一种颜色"""
    for i in range(len(ar)):
        pixels_set(i, color)

# === 预设颜色常量 ===
RED = (255, 0, 0)    # (R, G, B)
GREEN = (0, 255, 0)
BLUE = (0, 0, 255)
WHITE = (255, 255, 255)
BLACK = (0, 0, 0)

# === 主程序：点亮4颗灯珠 ===
pixels_set(0, RED)     # 第1颗：红色
pixels_set(1, GREEN)   # 第2颗：绿色
pixels_set(2, BLUE)    # 第3颗：蓝色
pixels_set(3, WHITE)   # 第4颗：白色
pixels_show()          # 刷新显示！
time.sleep(5)          # 保持5秒

# === 熄灭所有灯 ===
for i in range(len(ar)):
    pixels_set(i, BLACK)
pixels_show()

📝 代码解析（小学生也能懂！）#

代码片段	中文解释
`NUM_LEDS = 4`	告诉程序：“我们模块有4颗灯，请按4颗来准备！”
`PIN_NUM = 16`	“控制线接在Pico的GP16引脚上”（就像告诉机器人“开关在哪”）
`brightness = 0.1`	“把亮度调成10%，保护小眼睛不刺眼！”（数值越大越亮，1.0最亮）
`pixels_set(0, RED)`	“让第1颗灯（编号0）变成红色！”（编号从0开始数哦）
`pixels_show()`	最关键一步！ “把刚才设置的颜色，真正发给灯珠显示出来！”（不写这句，灯不会亮！）
`GRB顺序`	SK6812芯片要求数据按“绿→红→蓝”顺序发送（不是常见的RGB），代码里已自动转换 ✅

💡 为什么用 array.array("I", ...)？
因为LED需要超快传输数据，普通列表太慢！array 是专门为高速数据设计的“超级快递员”，确保信号准时送达每一颗灯珠。

🌈 实验现象#

烧录代码后，通电观察：
✅ 第1颗灯珠亮起红色
✅ 第2颗灯珠亮起绿色
✅ 第3颗灯珠亮起蓝色
✅ 第4颗灯珠亮起白色
5秒后，四颗灯珠同时熄灭。

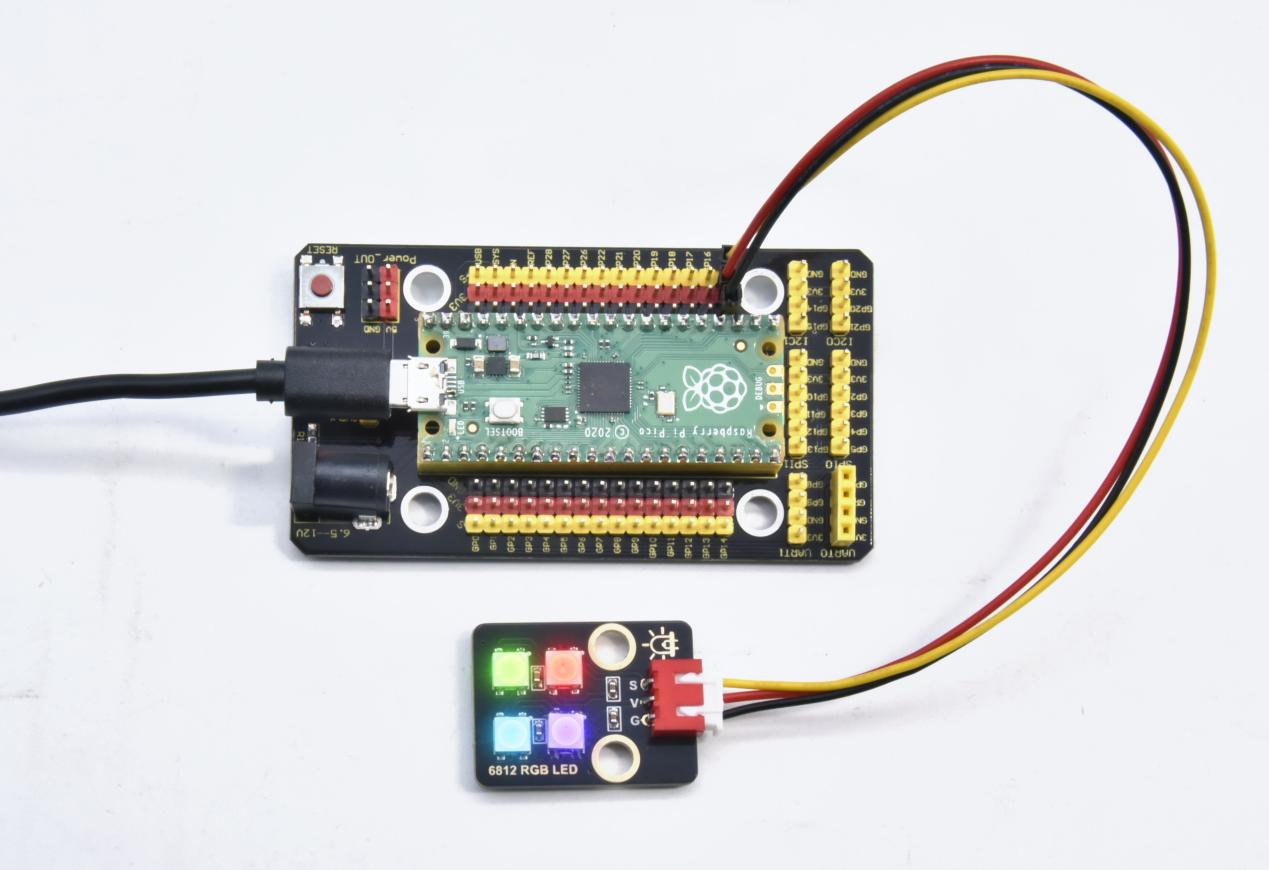

效果如图所示：

⚠️ 注意事项（安全第一！）#

🔌 电源必须接5V！ SK6812工作电压为3.5V~5.3V，接3.3V会不亮或闪烁；Pico的VSYS引脚或扩展板5V输出均可；
🧵 杜邦线插紧、方向别反：黑线（GND）、红线（5V）、绿线（DIN）一一对应，防反插设计帮你避坑；
🛑 勿长时间全亮白色：4颗灯全白时功耗较高，建议亮度≤0.3，避免过热；
🐞 如果灯不亮？
- ✅ 检查USB线是否为数据线（能传数据，非仅充电线）；
- ✅ 检查DIN是否接在GP16（不是GP15或GP17）；
- ✅ 检查MicroPython固件是否为最新版（旧版可能不支持PIO）；
- ✅ 尝试把brightness临时调高到0.5，确认是否因太暗没看清。

🧠 扩展思维#

在本课4颗灯珠分别显示固定颜色的基础上，如果想让它们像呼吸灯一样渐亮渐暗地循环变化，该怎样修改代码？
