实验十五薄膜压力传感器#

🌟 项目简介#

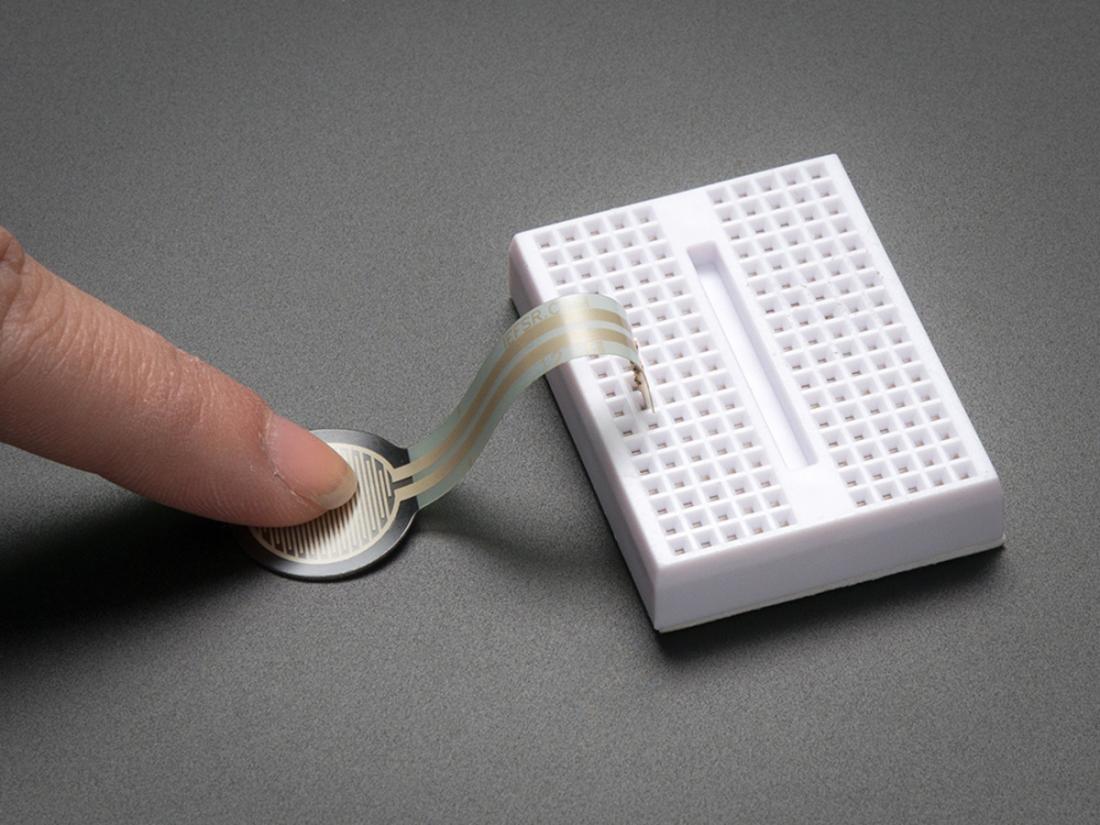

本实验将带你认识并使用一款轻巧灵敏的薄膜压力传感器。它像一张薄薄的“智能贴纸”，一按就变“聪明”——能感知你手指按压的轻重，并把压力大小变成数字信号显示在电脑上！适合做互动装置、电子贺卡、简易体重检测等有趣小项目。

⚙️ 工作原理#

薄膜压力传感器内部有一种特殊的导电材料，受力越大，电阻越小。
我们把它接入 Raspberry Pi Pico 的模拟输入引脚（ADC），Pico 就会把电阻变化转换成 0–65535 的数字值（16位精度）。
⚠️ 注意：数值越小 = 压力越大（因为电阻变小 → 分压降低 → 读到的电压变低 → ADC值变小）。

🧰 所需材料#


Raspberry Pi Pico板 ×1	Raspberry Pi Pico扩展板 ×1	Keyes DIY电子积木薄膜压力传感器 ×1	防反插3Pin杜邦线（公对母）×1	Micro USB数据线 ×1

✅ 小提示：薄膜传感器有三根线——红色（VCC）、黑色（GND）、黄色（S/Signal），接线时请认准颜色！

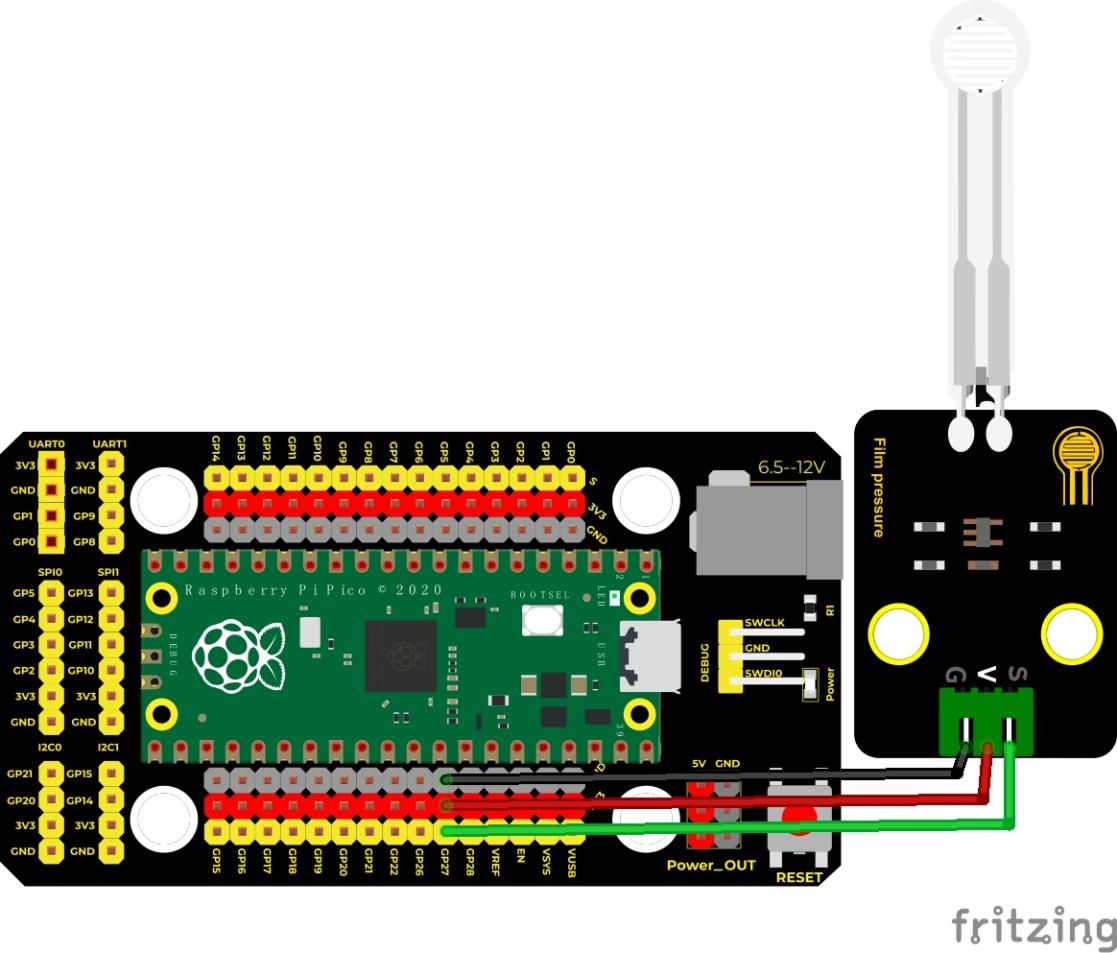

🔌 接线说明#

请按以下方式连接（对应扩展板上的标注更清晰）：

传感器 红色线（VCC） → 扩展板 3.3V 引脚
传感器 黑色线（GND） → 扩展板 GND 引脚
传感器 黄色线（S） → 扩展板 ADC1 / GP27 引脚（即 Pico 的第27号GPIO）

💡 为什么选 GP27？因为它是 Pico 上支持 ADC 的引脚之一（ADC1），且扩展板上通常明确标为 “ADC1” 或 “A1”，方便初学者识别。

💻 示例代码（MicroPython）#

# Keyes Starter Kit for Raspberry Pi Pico
# 实验十五：薄膜压力传感器
# 功能：实时读取压力值，并在Shell中打印（数值越小，压力越大）

import machine
import utime

# 创建ADC对象：使用ADC通道1（对应GP27引脚）
film_sensor = machine.ADC(1)

print("✅ 薄膜压力传感器已启动！")
print("👉 用手轻轻按压传感器表面，观察数值变化～")

while True:
    # 读取16位ADC值（范围：0–65535）
    pressure_value = film_sensor.read_u16()

    # 打印当前压力值（更清晰地显示变化趋势）
    print("压力值 =", pressure_value)

    # 每0.1秒读取一次，避免刷屏太快
    utime.sleep(0.1)

📝 代码解析#

代码行	说明
`film_sensor = machine.ADC(1)`	创建ADC对象，`1` 表示使用 ADC通道1（硬件上对应 GP27 引脚）
`pressure_value = film_sensor.read_u16()`	读取16位无符号整数（0–65535），值越小表示按得越用力
`print("压力值 =", pressure_value)`	在Thonny或串口终端中清晰显示结果，方便观察变化
`utime.sleep(0.1)`	短暂暂停0.1秒，让数据显示节奏舒适，也减轻Pico负担

✅ 小技巧：想看到更明显的对比？试试先不按传感器，记下“空载值”（比如62000）；再用力按，看能不能降到30000甚至更低！

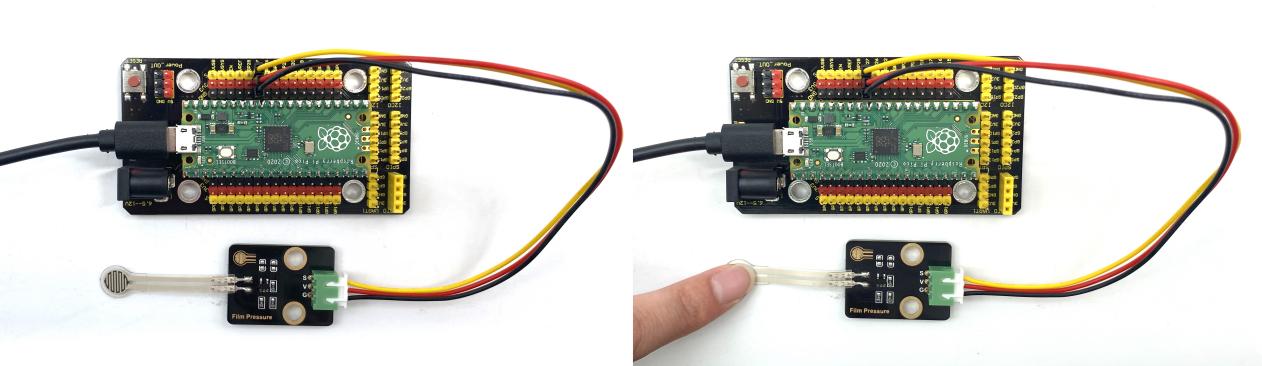

📈 实验现象#

运行代码后，打开 Thonny 下方的 Shell（交互式窗口），你会看到一串不断刷新的数字：

✋ 没按压时：数值较高（如 60000–65000），表示“几乎没压力”
👇 轻按一下：数值明显下降（如 45000）
💪 用力按压：数值继续下降（可能到 20000 甚至更低）
🌬️ 松开手后：数值快速回升至初始值

✅ 正常现象：数值会有轻微波动（因环境干扰或接触微动），属于正常范围。

⚠️ 注意事项#

🔌 务必接3.3V，不可接5V！ 薄膜传感器工作电压为3.3V，接5V可能烧毁！
🧼 保护传感器表面：避免用尖锐物戳、刮或折叠传感器，否则易损坏内部导电层。
🧩 接线前断电：插拔杜邦线前，请先断开USB线，防止短路。
🐞 如果没反应？
- 检查黄色线是否确实接到 GP27 / ADC1（不是ADC0或其它引脚）；
- 检查Thonny是否已正确选择串口并点击“Run”；
- 检查传感器三根线颜色是否接错（红-VCC、黑-GND、黄-S）。

🧠 扩展思维#

在本课实时读取压力值的基础上，如果想让Pico根据压力大小控制LED亮度（压力越大LED越亮），该怎样修改代码？
