实验十四 NTC-MF52AT模拟温度传感器#

22-NTC-MF52AT模拟温度

🌟 项目简介#

本实验带你认识一种常见的温度感知元件——NTC热敏电阻(型号MF52AT)。它就像一个“怕热的电阻”:温度升高时,它的阻值会明显变小;温度降低时,阻值又会变大。我们将它接入树莓派Pico的模拟输入口,读取电压变化对应的数字值,直观感受环境温度的变化!不需要复杂公式,也能轻松“看见”冷热。


🔍 工作原理#


这个模块内部使用的是 NTC-MF52AT 热敏电阻,它和一个固定电阻组成简单的分压电路(如下图所示):

当温度上升 → 热敏电阻阻值下降 → 分压点(信号端S)电压升高 → Pico的ADC读数变大
当温度下降 → 热敏电阻阻值上升 → 分压点电压降低 → Pico的ADC读数变小

所以,我们虽然没直接显示“XX℃”,但通过观察ADC数值的升降,就能准确判断:现在是变热了,还是变凉了!

💡 小知识:NTC 是 “Negative Temperature Coefficient”(负温度系数)的缩写,意思是“温度越高,电阻越小”。


🧰 所需材料#

rpi_pico-smd_1_breadboard

KS3017 pico扩展板

KE4025

QQ图片20220426165815

USB线

Raspberry Pi Pico板 ×1

Raspberry Pi Pico扩展板 ×1

Keyes DIY电子积木 NTC-MF52AT模拟温度传感器 ×1

防反插3Pin杜邦线(公对母)×3

Micro USB数据线 ×1

✅ 提示:传感器模块背面印有 “+ - S”,分别对应电源正极、地、信号输出,请务必按标识接线!


🔌 接线说明#

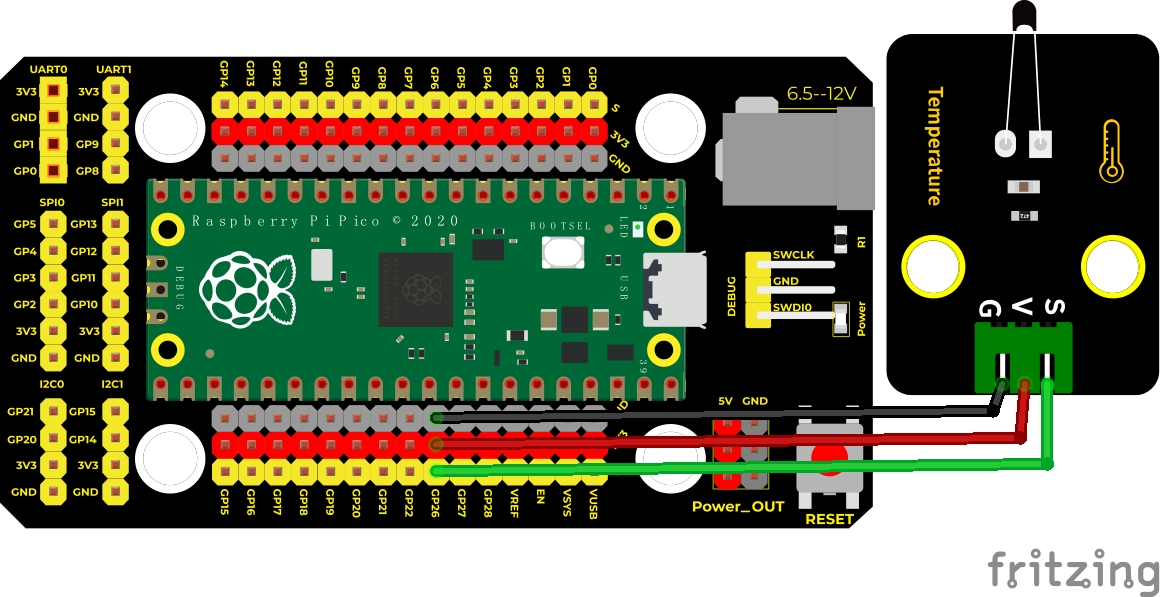

Untitled Sketch_bb

请按以下方式连接(以Pico引脚编号为准):

  • 传感器 “+” 引脚 → Pico 的 VSYS 或 3V3(OUT)引脚(推荐接 3V3,更稳定)

  • 传感器 “–” 引脚 → Pico 的 GND 引脚

  • 传感器 “S” 引脚 → Pico 的 ADC0 引脚(即 GPIO26)

📌 注意:

  • Pico 的 ADC 只支持 GPIO26、GPIO27、GPIO28 三个引脚,本实验固定使用 GPIO26(ADC0)

  • 不要接到其他GPIO,否则无法读取模拟值;

  • 所有GND必须共地(传感器GND、Pico GND连在一起)。


💻 示例代码(MicroPython)#

# Keyes Starter Kit for Raspberry Pi Pico
# 实验十四:NTC-MF52AT模拟温度传感器
# 功能:持续读取ADC值,并在Shell中打印

import machine
import utime

# 创建ADC对象,使用GPIO26(即ADC0)
sensor = machine.ADC(26)

print("【NTC温度传感器已启动】")
print("正在读取ADC值…(数值越大,表示温度越高)")
print("-" * 40)

while True:
    # 读取16位ADC原始值(范围:0 ~ 65535)
    adc_value = sensor.read_u16()

    # 打印结果,便于观察变化
    print("当前ADC值:", adc_value)

    # 每0.1秒读取一次,避免刷屏太快
    utime.sleep(0.1)

📝 代码解析#

代码行

说明

sensor = machine.ADC(26)

告诉Pico:我要用 GPIO26引脚 当作模拟输入口来读电压

adc_value = sensor.read_u16()

从传感器获取一个 0~65535之间的整数,数值越大,说明S端电压越高,当前温度越高

print("当前ADC值:", adc_value)

把数字显示在Thonny下方的Shell窗口里,方便你实时观察

utime.sleep(0.1)

暂停0.1秒,让数据显示节奏合适,也减轻Pico负担

✅ 小技巧:用手捂住传感器几秒钟,再松开,观察ADC值是否先快速上升、再缓慢下降——这就是你在“亲手测量温度变化”!


✅ 实验现象#

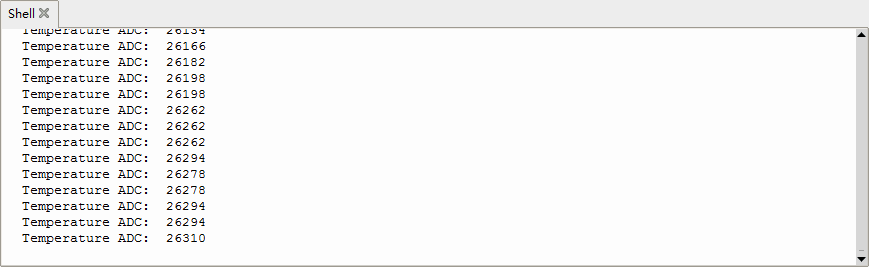

运行代码后,在Thonny编辑器下方的 Shell窗口 中,你会看到类似这样的滚动数字:

【NTC温度传感器已启动】
正在读取ADC值…(数值越大,表示温度越高)
----------------------------------------
当前ADC值: 32410
当前ADC值: 32415
当前ADC值: 32422
...
  • ❗ 室温下(约25℃),典型ADC值在 30000 ~ 35000 之间(因批次和环境略有差异);

  • 👐 用手握住传感器:数值会 明显上升(+1000 ~ +3000)

  • ❄️ 把传感器靠近冰水或风扇口:数值会 明显下降

  • 📈 数值连续、平滑变化,说明传感器工作正常!

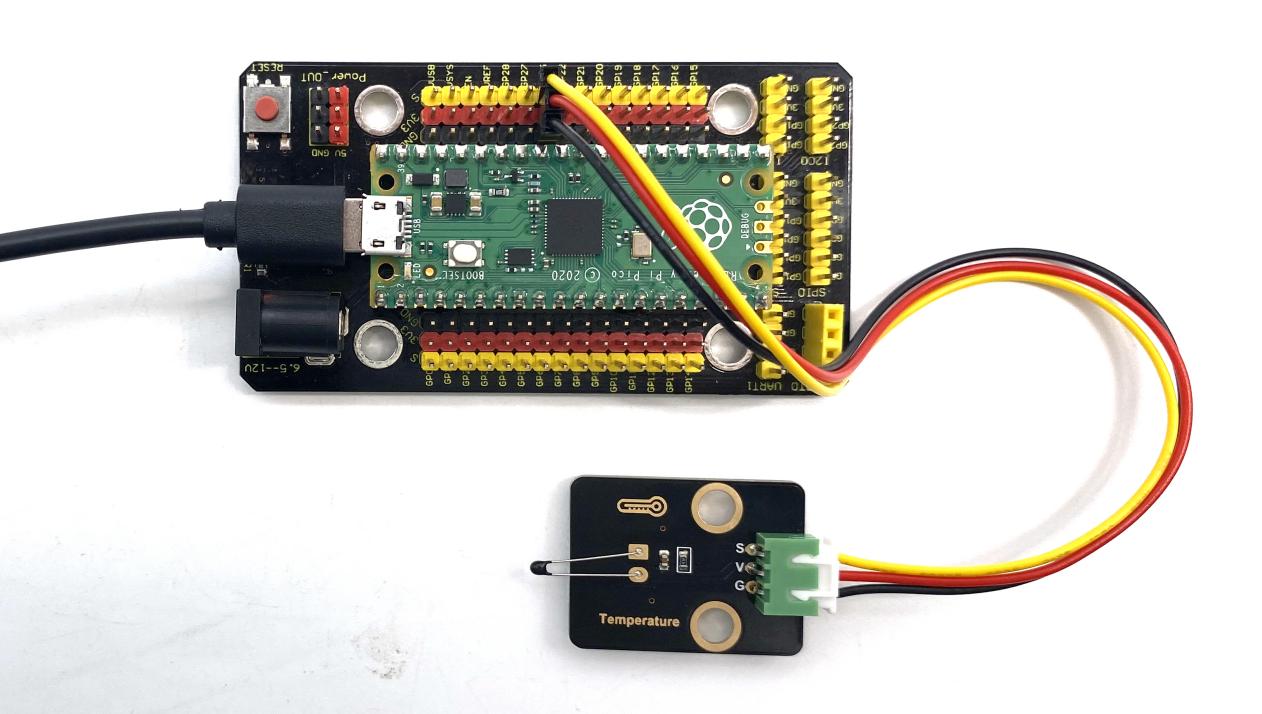

21


⚠️ 注意事项#

  1. 别接错电源!

    • 传感器标有“+”的引脚只能接 3V3 或 VSYS严禁接5V或VBUS(Pico不支持5V模拟输入,可能损坏芯片);

  2. GND必须共地:传感器“–”、Pico GND、扩展板GND三者要连通;

  3. 勿弯折传感器引脚:NTC元件玻璃封装较脆,反复弯折易断裂;

  4. 远离高温源:该传感器额定工作温度为 -40℃ ~ +125℃,但日常实验请勿靠近打火机、电烙铁等;

  5. 首次运行无反应?

    • 检查USB是否插稳、Thonny是否已正确选择Pico端口;

    • 检查杜邦线是否松动,特别是“S”是否真的接到GPIO26(不是GPIO27或28);

    • 尝试重启Pico(拔插USB线)或点击Thonny的 ▶️ 运行按钮。


🧠 扩展思维#

在本课ADC值实时监测的基础上,如果想让板载LED(如GPIO25)在温度超过30℃时自动亮起,该怎样修改代码?
