实验九 8002b功放喇叭模块#

🌟 项目简介#

本实验带你使用套件中的 Keyes DIY电子积木 8002b功放喇叭模块，它不是普通蜂鸣器，而是一个“小音响系统”：内部集成了 8002B音频放大芯片 + 可调电位器 + 小型喇叭。它可以将微弱的音频信号（比如Pico输出的方波）放大约8.5倍，并通过喇叭清晰发声——不仅能响“嘀嘀嘀”，还能播放简谱音阶，甚至为后续音乐播放打下基础！

💡 小知识：有源蜂鸣器像“自带电池的手电筒”，通电就响；而本模块更像“需要你推一把的自行车”，必须输入不同频率的电信号，它才能发出不同音调的声音。

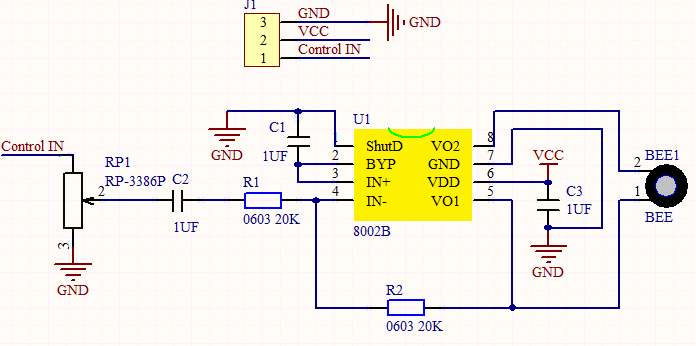

🔧 工作原理#

8002B是一款低电压、高保真音频功率放大芯片，工作电压仅2.5V–5.5V，非常适合Pico（3.3V供电）。模块通过PWM信号模拟音频波形，Pico的GP21引脚输出可变频率的方波 → 经8002B放大 → 推动喇叭振动 → 发出声音。

⚠️ 注意：这不是“数字开关式”发声，而是靠精确控制频率来决定音调高低（如523Hz = 中音Do），靠占空比控制音量大小（太大可能失真，太小听不见）。

📦 所需材料#


Raspberry Pi Pico板 ×1	Raspberry Pi Pico扩展板 ×1	Keyes 8002b功放喇叭模块 ×1	防反插3Pin杜邦线（红/黑/黄）×1	Micro USB数据线 ×1

✅ 模块接口说明（看模块背面丝印）：

VCC → 接3.3V（⚠️切勿接5V！会烧毁8002B芯片）
GND → 接GND
IN → 接Pico GP21（即PWM信号输入端）

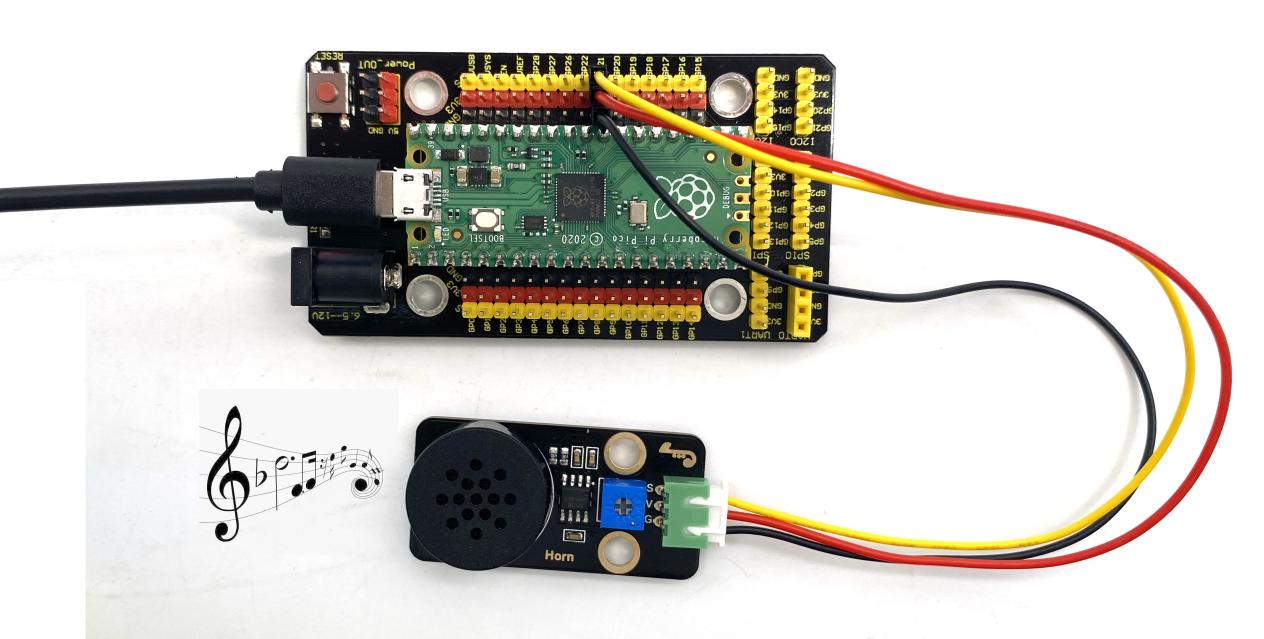

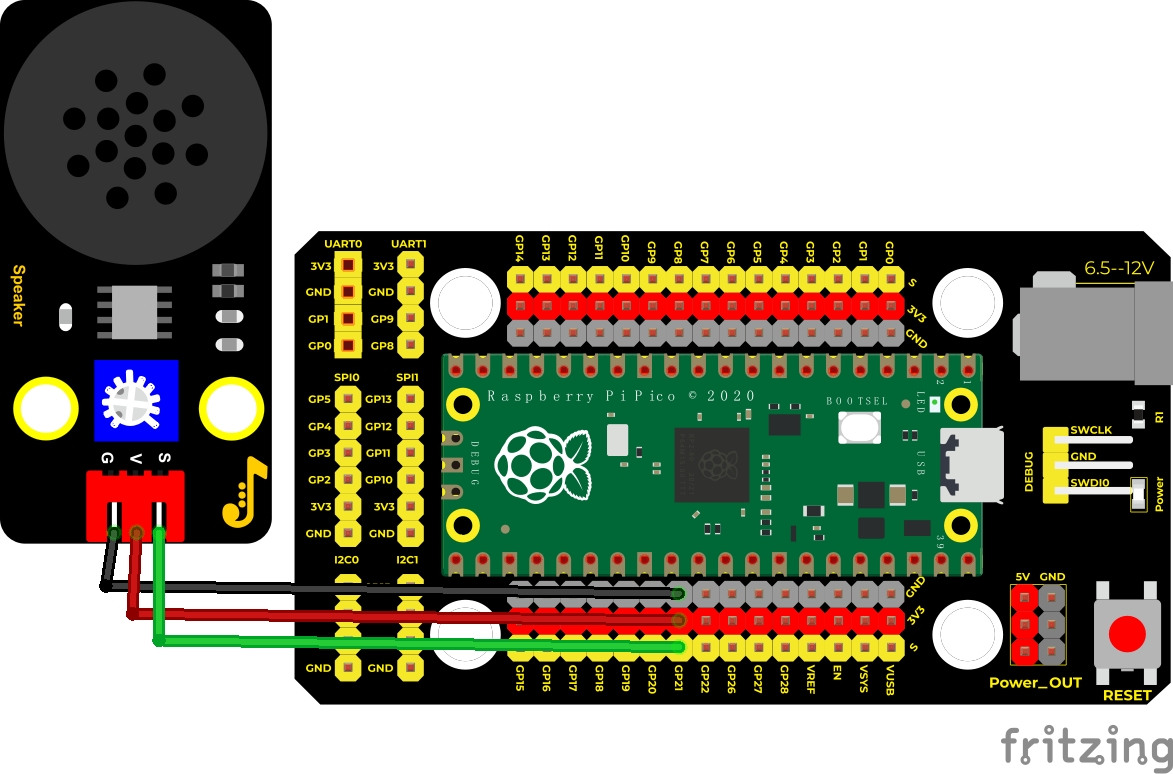

🔌 接线图#

📌 关键接线口诀（请务必对照图检查）：

喇叭模块 VCC → 扩展板 3V3（不是VSYS或5V！）
喇叭模块 GND → 扩展板 GND
喇叭模块 IN → 扩展板 GP21（Pico第21号GPIO引脚）

💡 小提示：模块上的蓝色电位器可手动调节音量（顺时针增大），首次实验建议先调至中间位置。

💻 示例代码（MicroPython）#

# Keyes Starter Kit for Raspberry Pi Pico
# 实验九：8002b功放喇叭模块演奏音阶

from machine import Pin, PWM
from time import sleep

# 创建PWM对象，连接GP21引脚
buzzer = PWM(Pin(21))

# 设置初始音量（占空比）：1000 / 65535 ≈ 1.5%，柔和不刺耳
buzzer.duty_u16(1000)

# 演奏简谱音阶（中音区，单位：Hz）
# DO  RE  MI  FA  SO  LA  SI
notes = [523, 586, 658, 697, 783, 879, 987]

for freq in notes:
   buzzer.freq(freq)      # 设置当前音调频率
   sleep(0.5)             # 每个音持续0.5秒

# 演奏结束，关闭声音
buzzer.duty_u16(0)

📚 代码解析#

代码行	作用说明
`buzzer = PWM(Pin(21))`	创建一个PWM控制器，控制Pico的GP21引脚（支持硬件PWM，音准稳定）
`buzzer.duty_u16(1000)`	设置“音量”：数值越大声音越响；0=静音；65535=最大（但易破音，推荐500~2000）
`buzzer.freq(523)`	设置“音调”：523Hz对应标准钢琴中音Do（C4），其他频率查表可得
`sleep(0.5)`	让每个音持续半秒，形成清晰节拍

✅ 为什么用duty_u16()而不是duty()？
→ Pico的MicroPython中，duty_u16()使用0–65535范围，精度更高、音效更稳，是推荐写法。

🎵 实验现象#

上传代码并运行后，你会听到喇叭清晰播放一串音阶：
Do（523Hz）→ Re（586Hz）→ Mi（658Hz）→ Fa（697Hz）→ So（783Hz）→ La（879Hz）→ Si（987Hz）
每个音持续0.5秒，节奏均匀，无杂音。若无声，请按以下顺序排查👇

⚠️ 注意事项（安全 & 成功率提升）#

电压红线：模块 VCC只能接3.3V！接5V或VSYS会永久损坏8002B芯片。
接线三查：
- ✅ VCC是否误接到5V？
- ✅ IN是否松动/接触不良？（重点查黄线）
- ✅ GND是否共地？（Pico、扩展板、模块GND必须连通）
音量调节：首次通电若无声，先逆时针旋松电位器再试；若失真，顺时针微调减小音量。
静音保护：程序结尾务必加 buzzer.duty_u16(0)，避免断电后残留信号触发异响。
喇叭方向：模块喇叭无正负极之分，但安装时请确保振膜朝外（有金属网一面），音效更佳。

🧠 扩展思维#

在本课用固定频率播放音阶的基础上，如果想让喇叭发出“由弱到强、再由强到弱”的渐变音效（类似呼吸灯），该怎样修改代码？
