实验八 有源蜂鸣器模块播放声音#
🌟 项目简介#
本实验带你用 Raspberry Pi Pico 控制一个「有源蜂鸣器模块」，让它发出规律的“嘀— 嘀—”声。就像闹钟的提示音一样，只要给它通电，它自己就能响！不需要你额外编写复杂频率代码，非常适合初学者迈出声音编程的第一步 ✅
🔍 工作原理（小朋友也能懂！）#

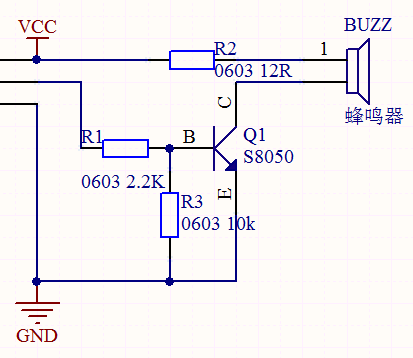

别被电路图吓到！我们来轻松理解👇
这个蜂鸣器叫「有源」，意思是——它自带“小闹钟芯片”！你只需要告诉它：“现在开始响！”（给高电平），它就自动“嘀”一声；说“停！”（给低电平），它就安静下来。
电路里藏着一个“电子开关”（三极管 Q1）：
当 Pico 的 GPIO20 输出 高电平（1） → 开关“啪”地闭合 → 蜂鸣器接通电源 → 发出声音 💡
当 GPIO20 输出 低电平（0） → 开关断开 → 蜂鸣器断电 → 声音停止 🤫
电阻 R3 是个“安心小卫士”，确保开关平时默认是断开的（不会误响）
✅ 简单记：Pin20 输出 1 → 响；输出 0 → 不响
🧰 所需材料#
|
|
|
|
|
|---|---|---|---|---|
Raspberry Pi Pico板 ×1 |
Raspberry Pi Pico扩展板 ×1 |
Keyes 有源蜂鸣器模块 ×1 |
防反插3Pin杜邦线（公对母）×1 |
Micro USB 数据线 ×1 |
💡 小贴士：扩展板让接线更整齐、不怕插错，强烈推荐使用！

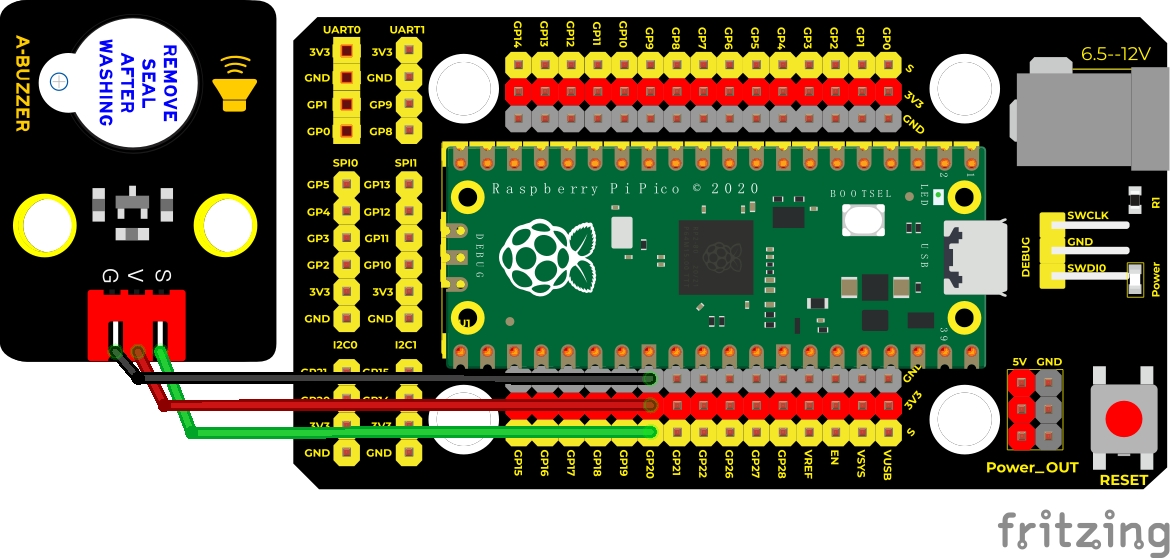

⚙️ 接线图（一目了然）#
✅ 正确接法（请对照图检查）：
蜂鸣器模块 S（信号）引脚 → Pico 的 GPIO20（引脚26）
蜂鸣器模块 +（VCC）引脚 → 扩展板或Pico的 3.3V 或 5V（推荐3.3V，更安全）
蜂鸣器模块 –（GND）引脚 → 扩展板或Pico的 GND（任意黑色GND引脚）
⚠️ 注意：
有源蜂鸣器不能接反！认准模块上标着 “+”、“–”、“S” 的丝印
如果用的是 5V 供电，请确认你的蜂鸣器模块支持 5V（本套件模块兼容 3.3V/5V，但 Pico 的 3.3V 更稳妥）
💻 示例代码（MicroPython）#
# Keyes Starter Kit for Raspberry Pi Pico
# 实验八：有源蜂鸣器发声
# 作者：创客小课堂
from machine import Pin
import time
# 创建蜂鸣器控制对象：连接在 GPIO20（物理引脚26）
buzzer = Pin(20, Pin.OUT)
# 循环播放：响1秒 → 停1秒 → 再响...
while True:
buzzer.value(1) # 输出高电平 → 蜂鸣器响起
time.sleep(1) # 等待1秒钟
buzzer.value(0) # 输出低电平 → 蜂鸣器停止
time.sleep(1) # 再等待1秒钟
📝 代码解析（逐行看懂）#
代码行 |
中文意思 |
小知识卡片 |
|---|---|---|
|
导入「控制引脚」的工具包 |
就像打开遥控器的电池盖，准备操作硬件 |
|
导入「时间管理」工具包 |
用来实现“等1秒”这种动作 |
|
把 GPIO20 设置为输出模式，起名叫 |
类似给遥控器按钮贴标签：“这是蜂鸣器开关” |
|
让 GPIO20 输出 高电平（3.3V） → 蜂鸣器响 |
相当于按下了“开”键 ✅ |
|
让 GPIO20 输出 低电平（0V） → 蜂鸣器停 |
相当于按下了“关”键 ❌ |
|
暂停程序运行 1秒钟（单位：秒） |
不是“睡觉”，是让程序“数1秒再继续” ⏱️ |

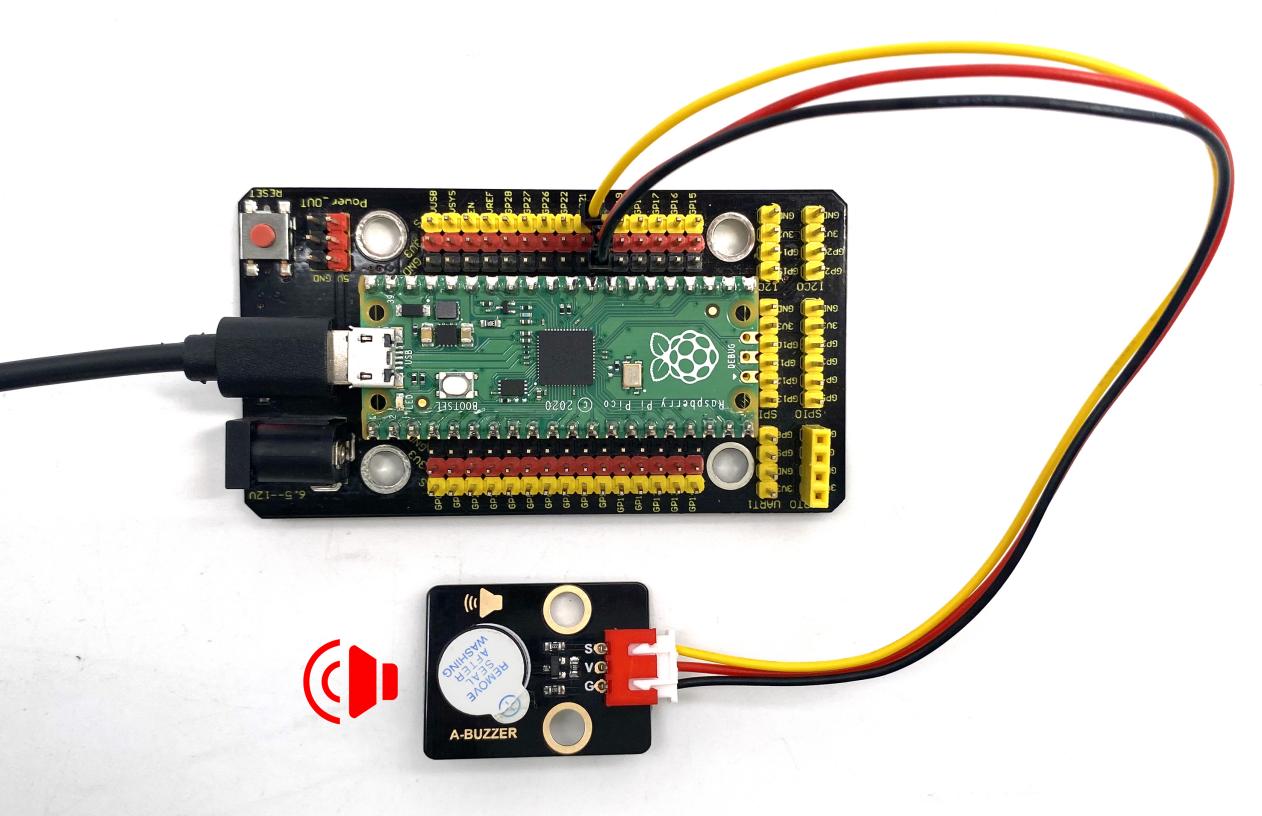

🎯 实验现象#
✅ 接线无误 + 烧录成功后：
上电瞬间，蜂鸣器会发出清晰、稳定的“嘀——”声（约1秒）
然后安静1秒
接着再次“嘀——”，如此循环不停
声音清脆、节奏均匀，说明硬件和代码都工作正常！
⚠️ 注意事项（安全第一！）#
🔌 务必先断电再接线/改线！避免短路烧坏Pico或模块
📏 确认蜂鸣器模块型号是有源型（Active Buzzer） —— 本套件模块正面印有“ACTIVE”或“有源”，切勿与无源蜂鸣器混淆（无源需要变频驱动，本实验不适用）
🌡️ Pico 的 3.3V 引脚可直接驱动本模块，不建议长期使用 5V（虽兼容，但降低器件寿命）
🐞 若没声音？请按顺序检查：
① USB线是否插稳、Pico是否被电脑识别；
② 是否已正确烧录 MicroPython 固件；
③ 杜邦线是否松动、S/VCC/GND 是否接错位置；
④ 代码中Pin(20)是否写成Pin(2)或Pin(0)等错误编号
🧠 扩展思维#
如果想让蜂鸣器“嘀嘀嘀”连响三声（每声0.3秒，间隔0.2秒），而不是一直循环响，代码该怎么改？
