实验一点亮LED#

LED

🌟 项目简介#

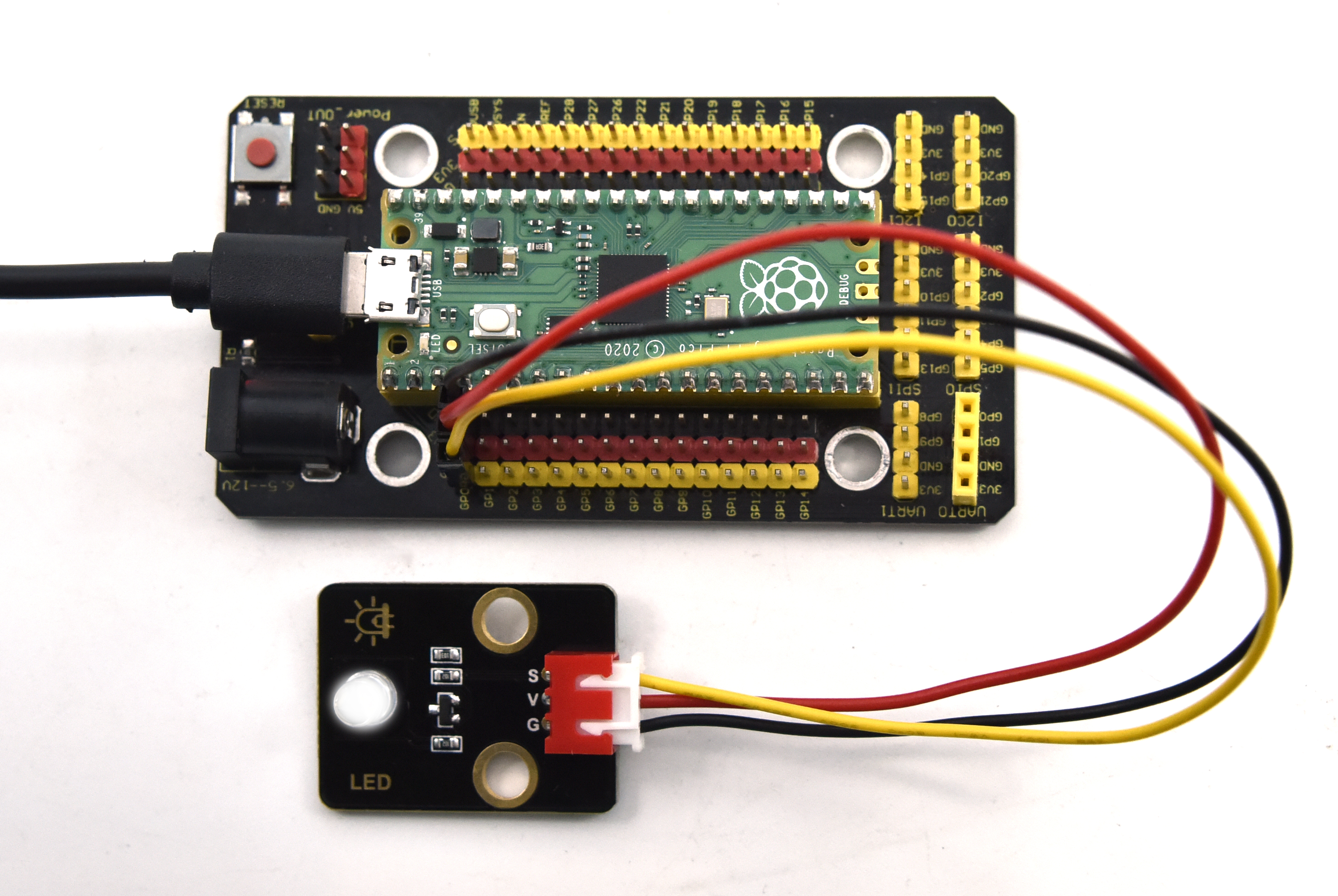

本实验将教你如何用 Raspberry Pi Pico 控制一个外接的白色LED模块（Keyes DIY电子积木），让它稳定点亮，再升级为有节奏地闪烁。这是学习MicroPython编程与硬件交互的“第一课”，简单却非常重要！

💡 小知识：Pico板载LED（GP25）我们已在准备阶段试过，现在我们要把控制能力“延伸”到外部元件上，真正迈出创客第一步！

⚙️ 工作原理#

LED是一种半导体发光器件，需要正向电压和合适电流才能亮起。但注意：单片机IO口不能直接“推”大电流驱动LED——Pico每个引脚最大输出电流仅约12mA，而多数LED正常工作需5–20mA。如果直接连接（左图），可能亮度很弱、不稳定，甚至影响Pico其他功能。

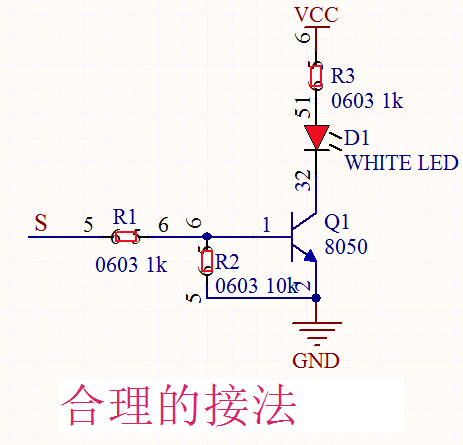

因此，我们套件中的LED模块内部已集成三极管驱动电路（右图），它像一个“智能开关”：

当Pico给信号端S输出高电平（3.3V） → 三极管导通 → 外部电源（VCC）通过LED和限流电阻R3形成回路 → LED明亮点亮 ✅
当S为低电平（0V） → 三极管截止 → 回路断开 → LED完全熄灭 ✅
✅ 所有电流由外部5V电源提供，Pico只负责“发指令”，安全又可靠！

🧰 所需材料#


Raspberry Pi Pico板 ×1	Raspberry Pi Pico扩展板 ×1	Keyes DIY电子积木白色LED模块 ×1	防反插3Pin杜邦线（公对母）×1	MicroUSB数据线 ×1

📌 小提示：

LED模块有3个针脚：S（信号）、VCC（电源+）、GND（电源-），务必按颜色/标记对应接线（S接Pico引脚，VCC接5V，GND接GND）；
扩展板让接线更稳固、更清晰，强烈推荐使用！

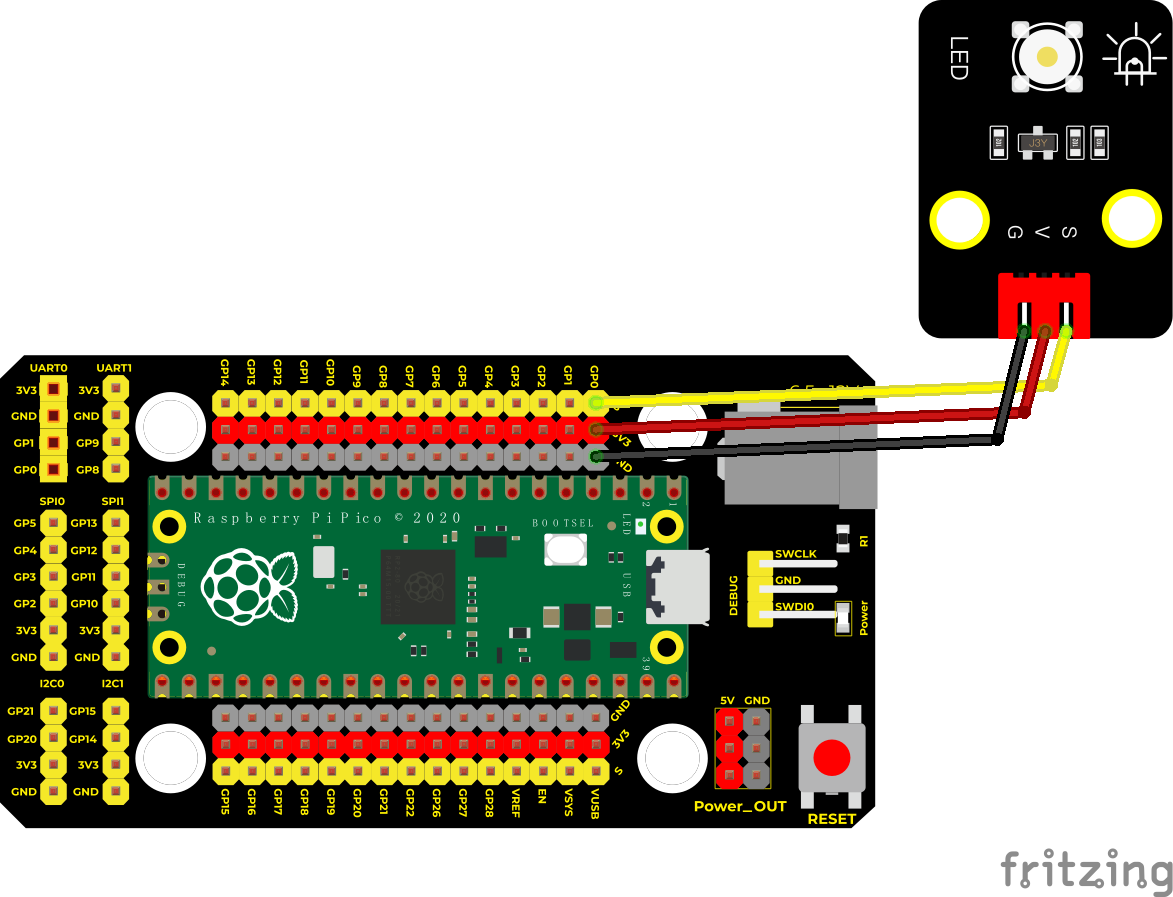

🔌 接线图#

✅ 正确接法（请对照图检查）：

LED模块 S 端 → Pico GP0（即物理引脚1）
LED模块 VCC 端 → 扩展板 5V 输出（或Pico VSYS引脚）
LED模块 GND 端 → 扩展板 GND

⚠️ 注意：

不要接错S/VCC/GND！接反可能导致LED不亮或损坏模块；
Pico的GPIO引脚是3.3V逻辑电平，但本LED模块设计兼容3.3V控制信号（S端）+5V供电（VCC），所以可直接使用，无需电平转换。

💻 示例代码#

▶️ 代码1：常亮LED（点亮就不再灭）#

# * Keyes Starter Kit for Raspberry Pi Pico
# * lesson 1.1
# * turn on led
from machine import Pin

led = Pin(0, Pin.OUT)  # 创建led对象：使用GP0引脚，设为输出模式
led.value(1)           # 输出高电平（3.3V），LED点亮

▶️ 代码2：闪烁LED（亮1秒 → 灭1秒 → 循环）#

# * Keyes Starter Kit for Raspberry Pi Pico
# * lesson 1.2
# * Blink
from machine import Pin
import time

led = Pin(0, Pin.OUT)  # 创建led对象：GP0引脚，输出模式

while True:            # 无限循环，程序一直运行
    led.value(1)       # 输出高电平 → LED亮
    time.sleep(1)      # 暂停1秒钟
    led.value(0)       # 输出低电平 → LED灭
    time.sleep(1)      # 再暂停1秒钟

📚 代码解析（小学生也能懂！）#

代码片段	中文解释	小贴士
`from machine import Pin`	导入“机器控制模块”里的“引脚”功能，就像打开遥控器的“开关按钮”功能	没这行，Pico就不知道怎么控制引脚！
`led = Pin(0, Pin.OUT)`	把Pico的第0号引脚（GP0）命名为 `led`，并告诉它：“你以后负责输出信号！”	引脚编号0 = 物理板上最左边那排第1个引脚（标着GP0）✅
`led.value(1)`	让 `led` 这个引脚“发出高电平（3.3V）”，相当于按下开关→LED亮	`1` = 开 / `0` = 关，就像灯的“开/关”
`time.sleep(1)`	让Pico“等1秒钟”，不干活，就休息	`sleep(0.5)` = 等半秒；`sleep(0.1)` = 等100毫秒（更快闪烁！）
`while True:`	“只要电不断，就永远重复下面做的事！”——这是让LED不停闪烁的关键	没它，代码执行完就停止；有了它，才实现“自动循环”

✅ 实验现象#

运行代码1后：LED模块立即、稳定点亮，持续发光，直到断电或改写程序。
运行代码2后：LED规律闪烁——亮1秒 → 灭1秒 → 亮1秒 → 灭1秒……像在呼吸一样！

⚠️ 安全与注意事项#

先断电，再接线！ 每次修改线路前，请拔掉USB线，避免短路；
认准标识：LED模块上印有 S VCC GND 字样，务必一一对应，不可凭感觉乱插；
勿接错电源：VCC必须接5V或VSYS（不是3.3V！），否则LED可能不亮；
首次上传失败？ 检查：
- Thonny是否选对端口（如 Pico-XXXX）？
- Pico是否处于“U盘模式”（双击BOOTSEL按键再插USB）？
- 代码是否有拼写错误（比如 Pin 写成 pin，Python区分大小写！）？
LED不亮？别急！ 按顺序排查：
✅ USB线已插稳 → ✅ 扩展板电源指示灯亮 → ✅ S线确实接到GP0 → ✅ VCC/GND没接反 → ✅ 代码已点击“运行”（▶️按钮）

🧠 扩展思维#

在本课LED闪烁的基础上，如果想让它“渐亮渐灭”（像呼吸灯一样柔和变化），该怎么做？
