第6小节 Keyes Raspberry Pi Pico IO 扩展板#
🌟 项目简介#
Keyes Raspberry Pi Pico IO 扩展板是一款专为树莓派Pico(Raspberry Pi Pico)设计的即插即用型开发扩展板。它无需焊接,所有Pico引脚均完整引出,并在接口旁清晰标注丝印,极大简化了接线与实验搭建过程,特别适合初学者和创客课堂使用。
⚙️ 工作原理#
扩展板通过底部标准2.54mm排母,与Pico主板的排针完全对齐堆叠连接,实现电气导通。所有IO口、电源、通信总线(I²C / UART / SPI)及复位功能均直接映射到Pico芯片对应引脚,不经过额外电平转换或逻辑处理,确保信号原生、稳定、低延迟。
板载1个复位按键(RESET)可随时重启Pico;1个电源指示灯(PWR)亮起表示供电正常;4个标准乐高定位孔方便固定在创客底板或乐高结构上,提升实验稳定性。
📦 所需材料#
Raspberry Pi Pico 主板(已刷写 MicroPython 固件)
Keyes Pico IO 扩展板(KS3017 型号)
micro-USB 数据线(用于供电与编程)
(可选)面包板、杜邦线(用于外接传感器/LED等模块)
🔌 接口说明(图文对照)#
扩展板采用统一丝印规范,便于快速识别:
3pin 接口(如GVS):
G→ GND(接地)V→ VCC(提供 3.3V 电源,由 Pico 输出)S→ Signal(信号引脚,对应上方标注的 GPIO 编号,如 GP0、GP26 等)
4pin / 6pin 接口(如 I²C、UART、SPI):
左侧丝印标明功能(如
I2C0、UART1、SPI1),右侧依次为对应引脚(SCL/SDA、TX/RX、SCK/MOSI/MISO/CS 等)
电源接口:
DC IN:支持 6.5–12V 直流输入(经板载稳压后为 Pico 提供稳定 5V/3.3V)5V OUT:可对外部模块供电(最大输出电流 ≤500mA)3V3:Pico 的 3.3V 输出引脚(不可作为输入!)
其他标识:
RESET:复位按键,按下后重启 PicoPWR:电源指示灯(红色),亮起表示供电正常LEGO:4个直径5mm乐高定位孔(兼容标准乐高底板)

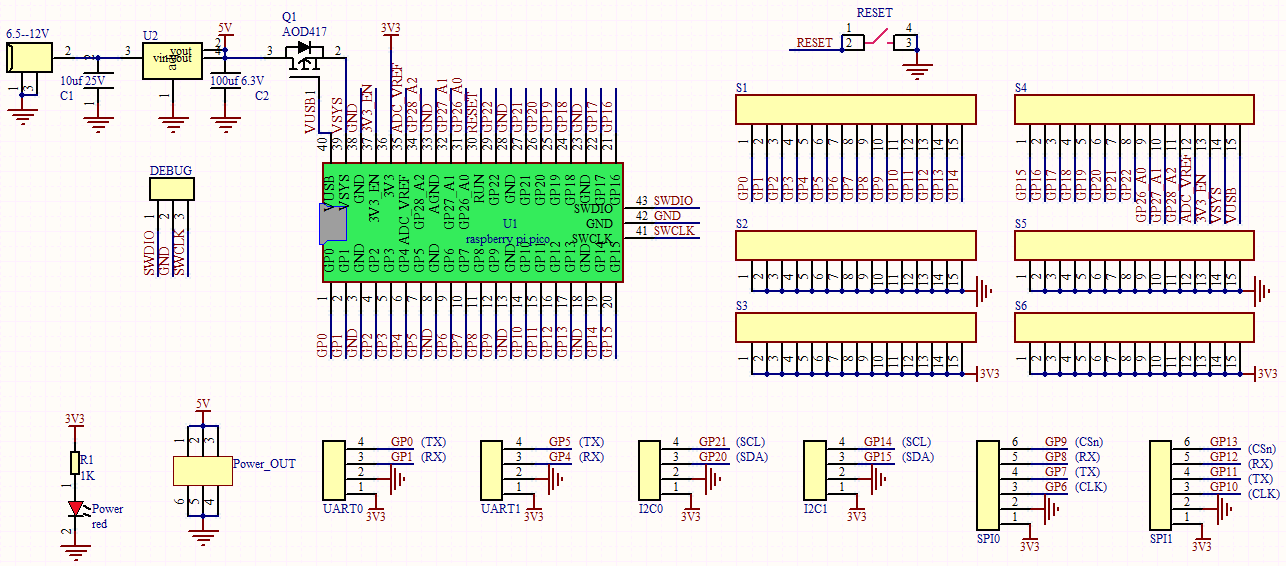

图:Keyes Pico 扩展板原理图(含引脚定义与电路连接关系)

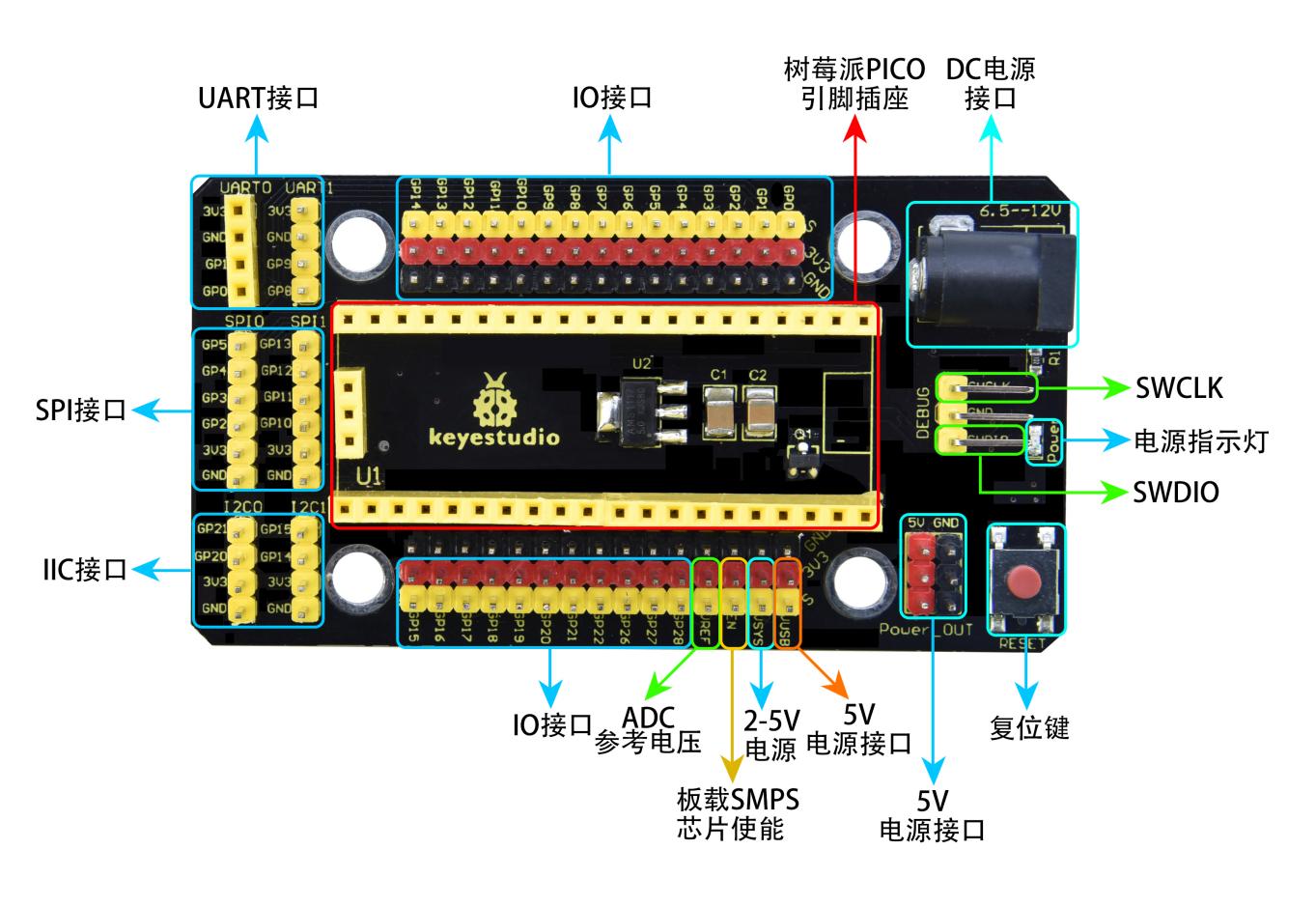

图:KS3017 Pico 扩展板实物接口标注详解
🧩 使用方法(三步搞定)#
✅ 第一步:对齐堆叠
将 Raspberry Pi Pico 正面向上、USB口朝外,垂直插入扩展板底部的2.54mm排母中,确保所有引脚完全插入、无歪斜、无悬空。
✅ 第二步:检查固定
轻按Pico顶部,确认其稳固卡入排母;观察 PWR 指示灯是否亮起(若不亮,请检查Pico是否接触良好、micro-USB是否供电)。
✅ 第三步:开始实验
此时Pico所有GPIO均已通过扩展板引出——
数字IO:共13路(如 GP0~GP2、GP5~GP10、GP14~GP16、GP18~GP22、GP26~GP28)
模拟IO:3路(GP26、GP27、GP28,支持ADC采集)
通信接口:I²C×2、UART×2、SPI×2(具体引脚见原理图与实物丝印)

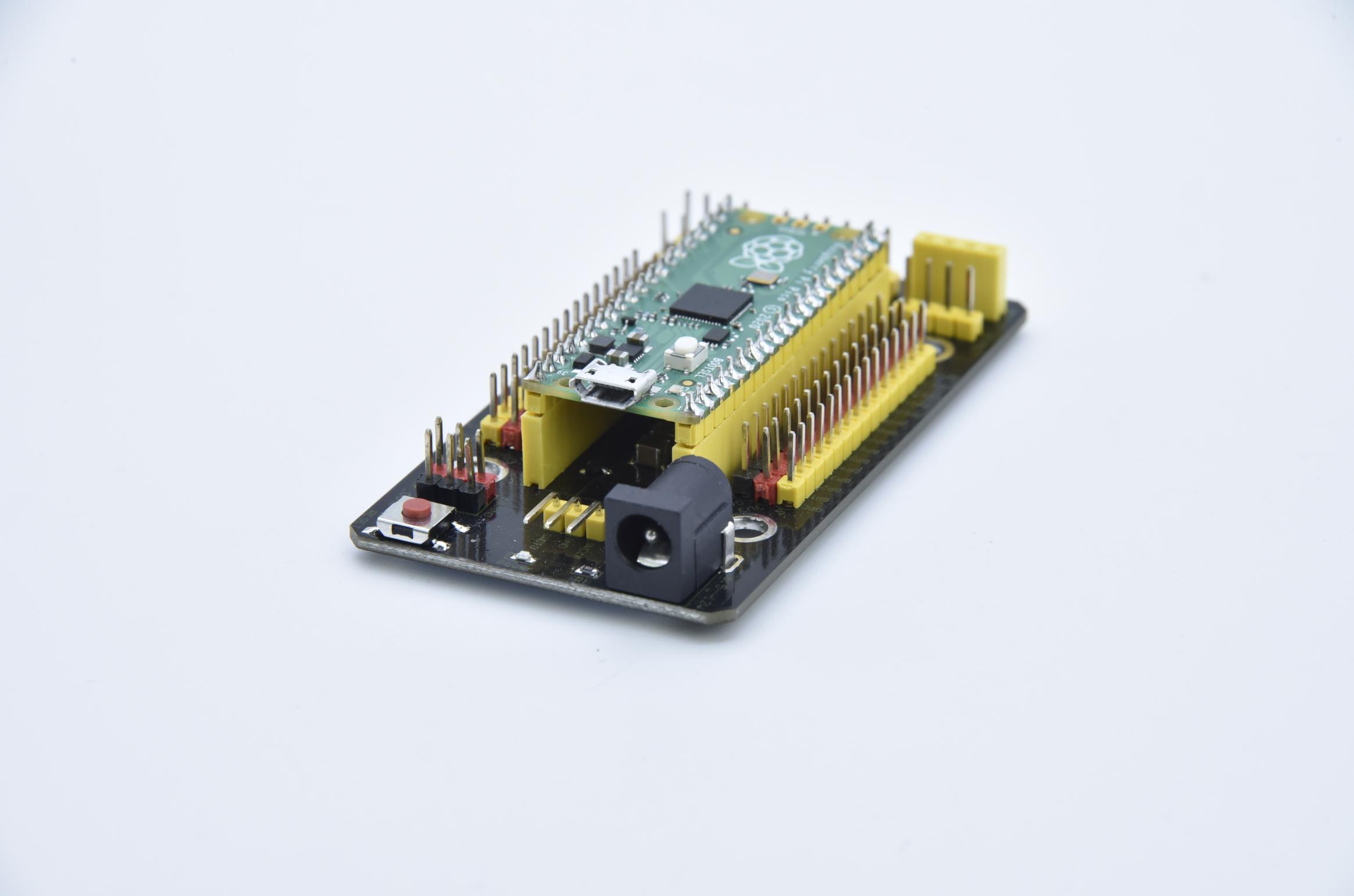

图:Raspberry Pi Pico 正确堆叠在 Keyes 扩展板上的实拍效果
⚠️ 注意事项(安全第一!)#
❗ 切勿将 5V 或 DC IN 电源同时接入多个接口,避免短路或烧毁Pico!
❗
3V3引脚仅作输出使用,严禁反向接入外部5V/12V电源,否则将永久损坏Pico!❗ 使用
DC IN(6.5–12V)供电时,请勿再通过 micro-USB 口供电,二者不可并联!推荐优先使用 micro-USB 供电(更安全稳定)。❗ 堆叠前请确认Pico排针无弯曲、无氧化;若插入困难,请勿强行按压,应先检查方向与引脚状态。
❗ 实验中若发现
PWR灯不亮、Pico无法识别、串口无响应,请先断电,重新拔插Pico并检查接触状态。
📏 规格参数速查表#
项目 |
参数 |
|---|---|
输出电流能力 |
≤ 500 mA(5V 输出) |
DC 输入电压范围 |
6.5 V – 12 V(带反接保护) |
板载输出电压 |
5 V(稳压)、3.3 V(Pico 原生) |
工作温度范围 |
-10 °C ~ +50 °C |
板子尺寸 |
45.339 mm × 83.617 mm |
排针间距 |
标准 2.54 mm(兼容通用杜邦线与面包板) |
定位孔 |
4 × 标准乐高孔(Φ5 mm) |
