项目五十酒精检测仪#

1.实验说明#

设置时，通过酒精传感器测试出酒精浓度。然后，利用浓度大小控制有源蜂鸣器报警和1602显示屏显示浓度。从而达到酒精检测仪的模拟效果。

2.实验器材#

keyes brick 有源蜂鸣器模块*1
keyes UNO R3开发板*1
keyes brick MQ-3 酒精传感器*1
传感器扩展板*1
IIC 1602 蓝屏*1
3P双头XH2.54连接线*1
4P 双头XH2.54连接线*2
USB线*1

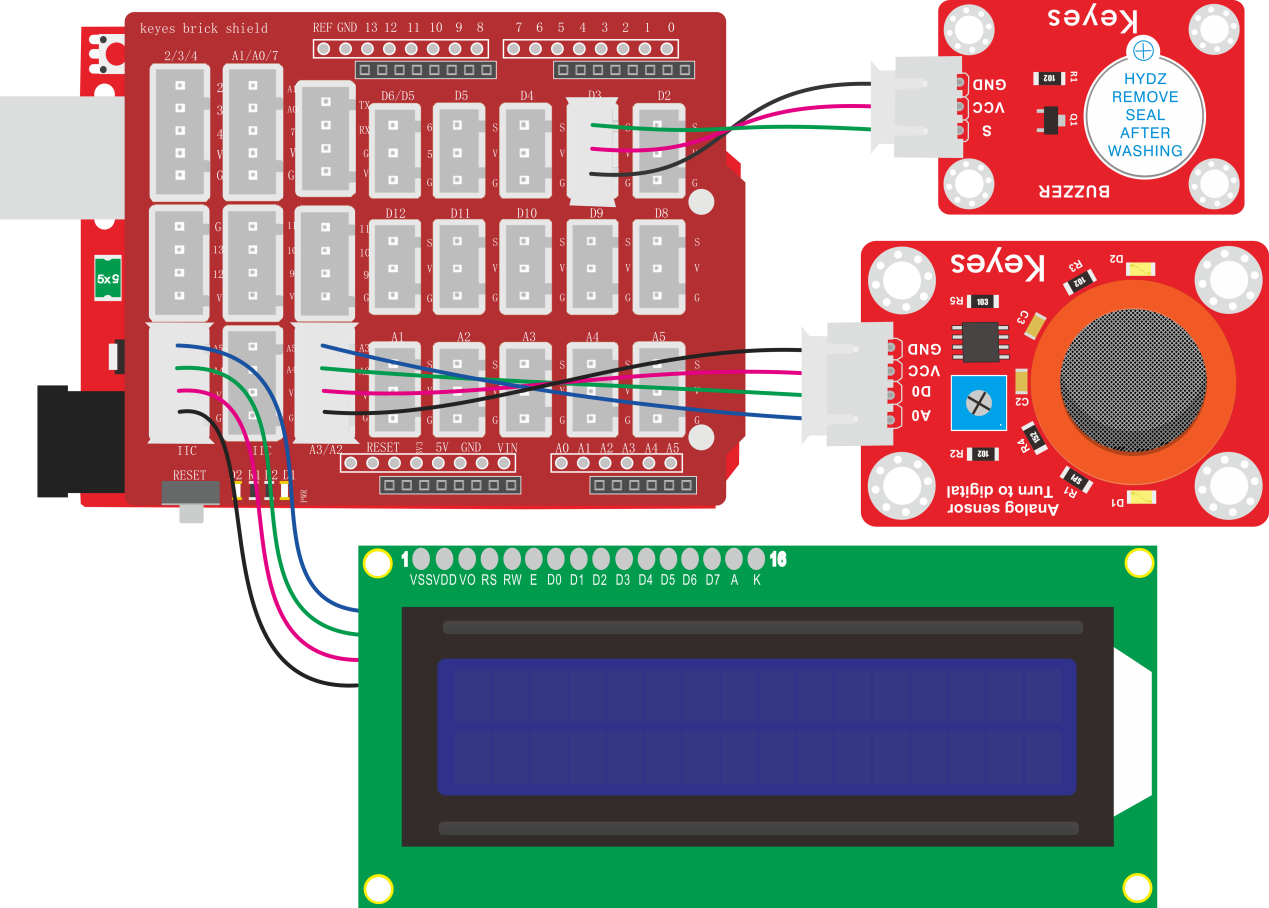

3.接线图#

4.测试代码#

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

LiquidCrystal_I2C mylcd(0x27, 16, 2);
int item = 0;

void setup()
{
  mylcd.init();
  mylcd.backlight();
  pinMode(3, OUTPUT);
}

void loop()
{
  item = analogRead(A3);
  mylcd.setCursor(1 - 1, 1 - 1);
  mylcd.print("Alcoho:");
  if (item < 10)
  {
    mylcd.setCursor(1 - 1, 2 - 1);
    mylcd.print(item);
    mylcd.setCursor(2 - 1, 2 - 1);
    mylcd.print("   ");
    digitalWrite(3, LOW);
  }
  else if (item < 100)
  {
    mylcd.setCursor(1 - 1, 2 - 1);
    mylcd.print(item);
    mylcd.setCursor(3 - 1, 2 - 1);
    mylcd.print("   ");
    digitalWrite(3, LOW);
  }
  else
  {
    mylcd.setCursor(1 - 1, 2 - 1);
    mylcd.print(item);
    digitalWrite(3, HIGH);
  }
  delay(100);
}

5.代码说明#

实验中，在1602显示还有检测酒精浓度都跟前面讲的原理是一样的。
分开显示的原因，如果不分开显示出来值的话，最后面那位值就会保留原来的数值，不会被刷新。比如开始显示的值是100，当模拟值降到95的时候，后面的“0”还在，就会显示成“950”。

6.测试结果#

上传测试代码成功，按照接线图接好线，上电后，检测到不同酒精浓度时，外接有源蜂鸣器模块上蜂鸣器报警，1602显示屏上第一行显示“Alcoho：”，第二行显示浓度值。
