实验三十五摇杆模块传感器#

1.实验说明#

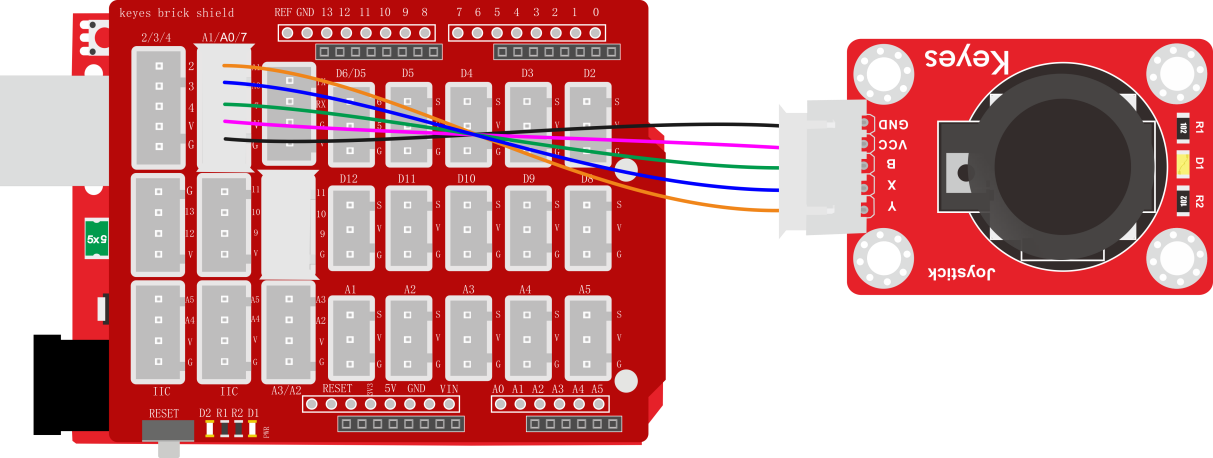

在这个套件中，有一个keyes brick 摇杆模块传感器，它主要采用PS2手柄摇杆元件。控制时，需要将模块X Y端口连接单片机模拟口，B端口连接单片机数字口，VCC接单片机电源输出端（3.3-5V），GND接单片机GND。可以读取两个模拟值和一个数字口的高低电平情况，判断模块上摇杆的工作状态。

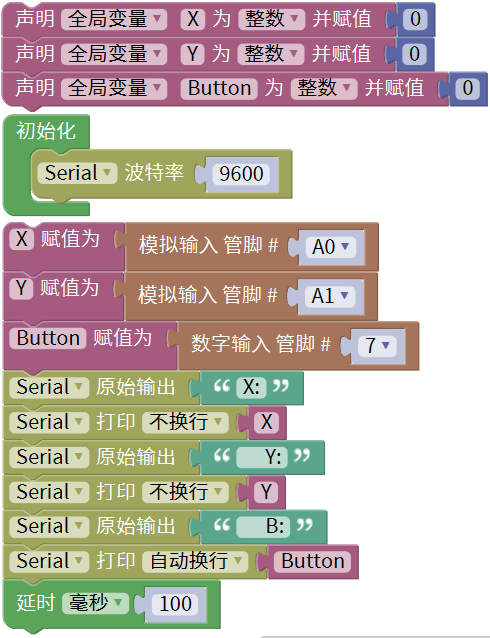

实验中，将读取两个模拟值和一个数字值，并在串口监视器上显示测试结果。

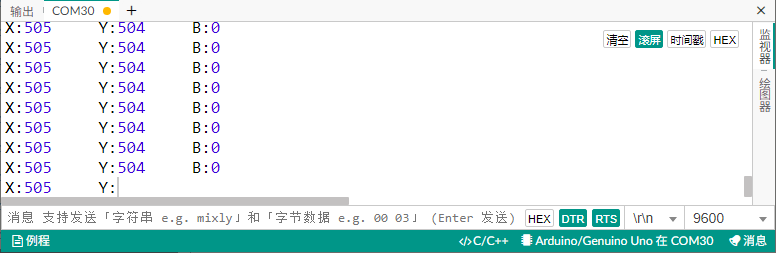

上传测试代码成功，利用USB线上电后，打开串口监视器，设置波特率为9600。串口监视器显示对应数值。摇动摇杆，x轴和y轴对应的模拟值发生改变，按下按钮，读取到的数字值为1，否则为0，如下图。
