1. 产品介绍#
Keyes brick 37合一传感器套装
1.1 简介#
Keyes brick 37合一传感器套装主要包含了我们常用的37款传感器/模块，还有对应的keyes UNO R3开发板、传感器扩展板和连接线。37款传感器/模块上都带有防反接口，和我们提供的传感器扩展板接口完全匹配。使用时，我们只需要将传感器扩展板堆叠在keyes UNO R3开发板，利用1根自带的连接线将传感器/模块连接在扩展板上，简单方便。
为了让你对这个37款传感器/模块有更深入的了解，我们还基于这个37款传感器/模块做个多个学习课程。这些课程是利用米思齐软件平台制作的，课程中我们提供了对应的接线方法、图形化编程代码、实验结果和简单的代码介绍等信息。通过这些课程，可以让我们对编程方法、逻辑有了更深刻的理解。

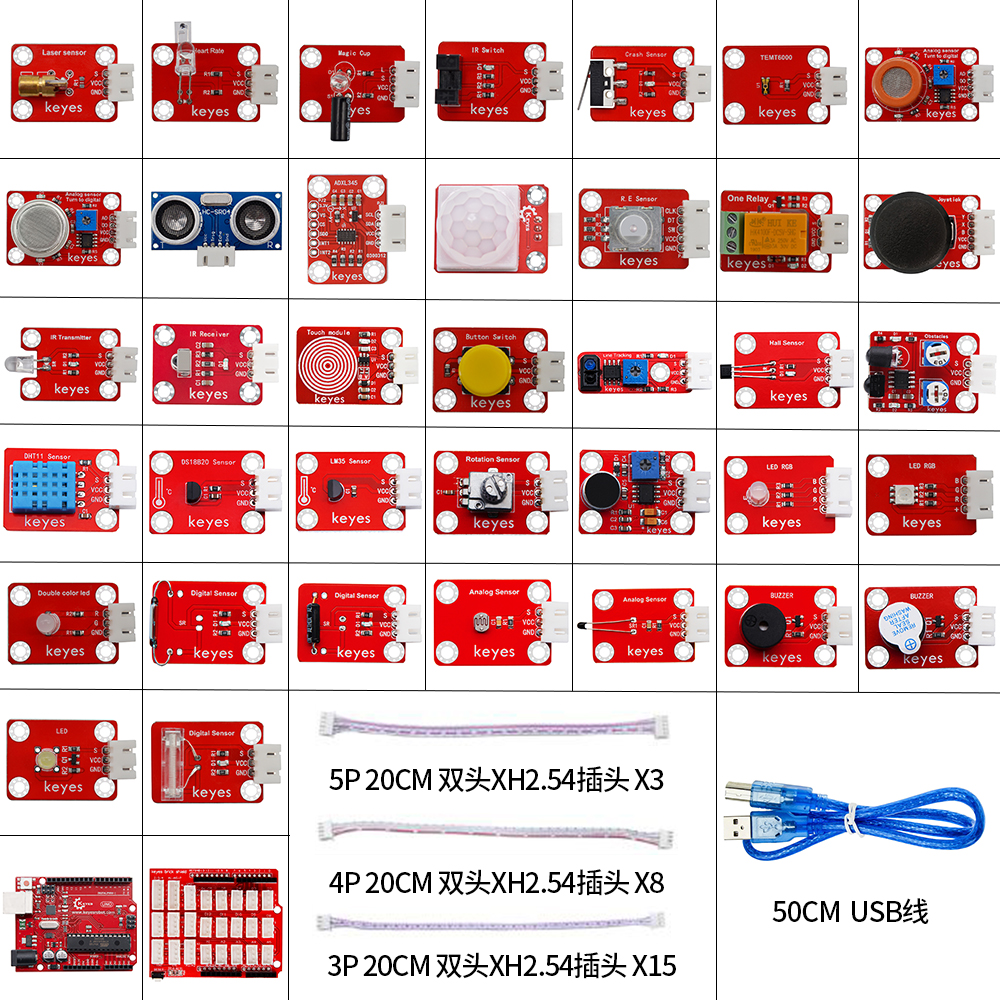

1.2 清单#
序号 |
名称 |
数量 |
图片 |
|---|---|---|---|
1 |
keyes brick LED白发白模块(焊盘孔) 防反插白色端子 |
1 |
|
2 |
keyes brick 热敏电阻传感器(焊盘孔) 防反插白色端子 |
1 |
|
3 |
keyes brick 按键传感器(焊盘孔) 防反插白色端子（配黄帽） |
1 |
|
4 |
keyes brick 干簧管(焊盘孔) 防反插白色端子 |
1 |
|
5 |
keyes brick 魔术光杯传感器(焊盘孔) 防反插白色端子 |
2 |
|
6 |
keyes brick DHT11温湿度传感器(焊盘孔) 防反插白色端子 |
1 |
|
7 |
keyes brick 双色LED模块(焊盘孔) 防反插白色端子 |
1 |
|
8 |
keyes brick 光敏电阻传感器(焊盘孔) 防反插白色端子 |
1 |
|
9 |
keyes brick 倾斜模块传感器(焊盘孔) 防反插白色端子 |
1 |
|
10 |
keyes brick 光折断传感器(焊盘孔) 防反插白色端子 |
1 |
|
11 |
keyes brick 手指测心跳模块(焊盘孔) 防反插白色端子 |
1 |
|
12 |
keyes brick ADXL345加速度传感器(焊盘孔) 防反插白色端子 |
1 |
|
13 |
keyes brick 贴片RGB模块(焊盘孔) 防反插白色端子 |
1 |
|
14 |
keyes brick 麦克风声音传感器(焊盘孔) 防反插白色端子 |
1 |
|
15 |
keyes brick 霍尔传感器(焊盘孔) 防反插白色端子 |
1 |
|
16 |
keyes brick 碰撞传感器(焊盘孔) 防反插白色端子 |
1 |
|
17 |
keyes brick 红外发射传感器(焊盘孔) 防反插白色端子 |
1 |
|
18 |
keyes brick HC-SR04超声波传感器 防反插白色端子 |
1 |
|
19 |
keyes brick 有源蜂鸣器模块焊盘孔) 防反插白色端子 |
1 |
|
20 |
keyes brick MQ-2 烟雾传感器(焊盘孔) 防反插白色端子 |
1 |
|
21 |
keyes brick 敲击模块传感器(焊盘孔) 防反插白色端子 |
1 |
|
22 |
keyes brick 电容触摸传感器(焊盘孔) 防反插白色端子 |
1 |
|
23 |
keyes brick 红外接收传感器(焊盘孔) 防反插白色端子 |
1 |
|
24 |
keyes brick 摇杆模块传感器(焊盘孔) 防反插白色端子（要配摇杆帽） |
1 |
|
25 |
keyes brick 无源蜂鸣器模块(焊盘孔) 防反插白色端子 |
1 |
|
26 |
keyes brick MQ-3 酒精传感器(焊盘孔) 防反插白色端子 |
1 |
|
27 |
keyes brick 避障传感器(焊盘孔) 防反插白色端子 |
1 |
|
28 |
keyes brick LM35温度传感器(焊盘孔) 防反插白色端子 |
1 |
|
29 |
keyes brick 旋转编码器模块(焊盘孔) 防反插白色端子 |
1 |
|
30 |
keyes brick 人体红外热释电传感器(焊盘孔) 防反插白色端子 |
1 |
|
31 |
keyes brick 激光头传感器模块(焊盘孔) 防反插白色端子 |
1 |
|
32 |
keyes brick 可调电位器模块(焊盘孔) 防反插白色端子 |
1 |
|
33 |
keyes brick 巡线传感器(焊盘孔) 防反插白色端子 |
1 |
|
34 |
keyes brick 18B20温度传感器(焊盘孔) 防反插白色端子 |
1 |
|
35 |
keyes brick TEMT6000光线传感器(焊盘孔) 防反插白色端子 |
1 |
|
36 |
keyes brick 5V 单路继电器模块(焊盘孔) 防反插白色端子 |
1 |
|
37 |
keyes brick 插件RGB模块(焊盘孔) 防反插白色端子 |
1 |
|
38 |
Keyes brick shield 传感器扩展板 防反插白色端子 |
1 |
|
39 |
keyes UNO R3 for arduino 开发板 红色 环保 |
1 |
|
40 |
3P 双头XH2.54插头 L=200mm 白色 |
15 |
|
41 |
4P 双头XH2.54插头 L=200mm 白色 |
8 |
|
42 |
5P 双头XH2.54插头 L=200mm 白色 |
3 |
|
43 |
AM/BM 透明蓝 OD:5.0 L=50cm 环保 |
1 |
|

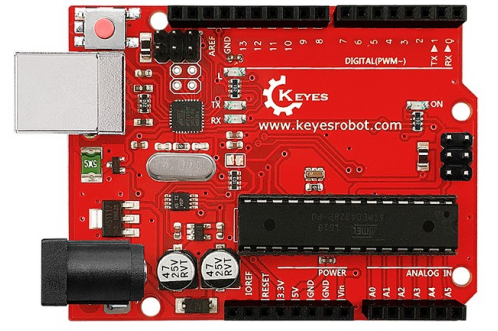

1.3 介绍keyes UNO R3开发板#

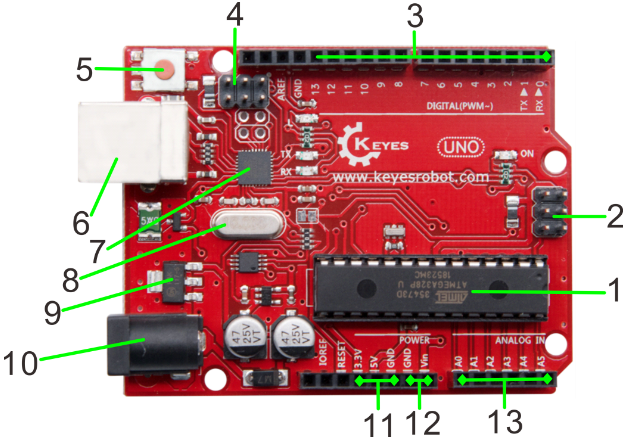

特写：
开发板的各个接口和主要元器件。
芯片简介
1 ATMEGA328P-AU
7 Atmega16U2 USB转串口芯片
9 AMS1117 5V稳压芯片
接口简介
2 ICSP接口: 给ATMEGA328P-AU烧录固件接口
3 数字口D0-D13（串口通信：D0(RX)和D1(TX) ，外部中断：D2（中断0）和D3（中断1），PWM口：D3、D5、D6、D9、D10和D11，SPI通信：D10(SS)、D11(MOSI)、D12(MISO)和D13(SCK) ，LED:D13直接驱动标志“L”的LED ）
4 ICSP接口: 给Atmega16U2烧录固件接口
6 USB接口: 用于下载程序、串口调试和供电
10 DC电源接口: 可接入7V-12V范围内电压
11 电源输出接口: 输出3.3V或5V，常用于对外供电或进行共地处理
12 Vin 电源接口: 可接入7V-12V范围内电压
13 模拟口A0-A5（ IIC通信：A4(SDA)和A5（SCL），也可当做数字口使用：A0(D14)、A1(D15)、A2(D16)、A3(D17)、A4(D18)和A5(D19) ）
器件简介
5 复位按键
8 16 MHz晶振
