项目十五 附近有人吗

1.实验说明

在这个套件中，有一个keyes brick人体红外热释电传感器，它是一款基于热释电效应的人体热释运动传感器，能检测到人体或动物身上发出的红外线，配合菲涅尔透镜能使传感器探测范围更远更广。它主要采用RE200B-P传感器元件。

实验中，通过读取模块上S端高低电平，判断附近是否有人在运动；并且在串口监视器上显示测试结果。

2.实验器材

• keyes brick人体红外热释电传感器*1

• keyes UNO R3开发板*1

• 传感器扩展板*1

• 3P双头XH2.54连接线*1

• USB线*1

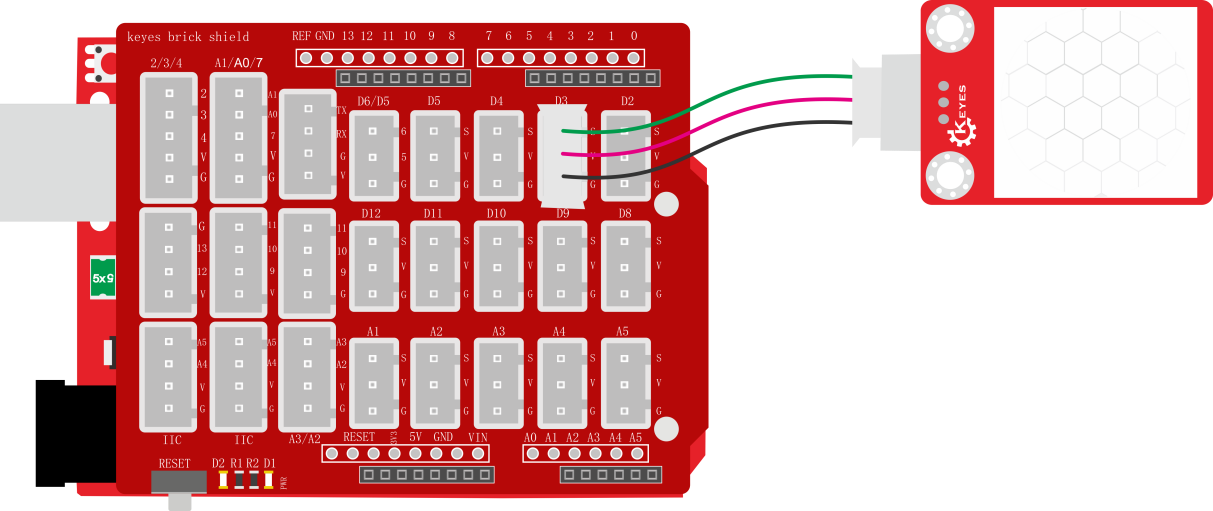

3.接线图

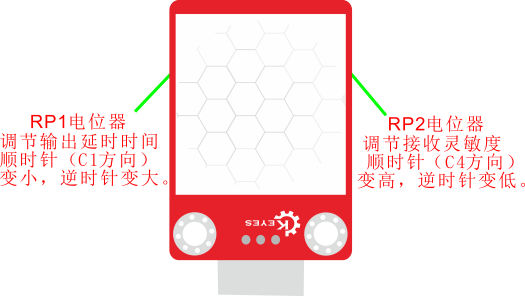

注：传感器自带2个电位器用于调节延迟时间和接收灵敏度，方法如下图。

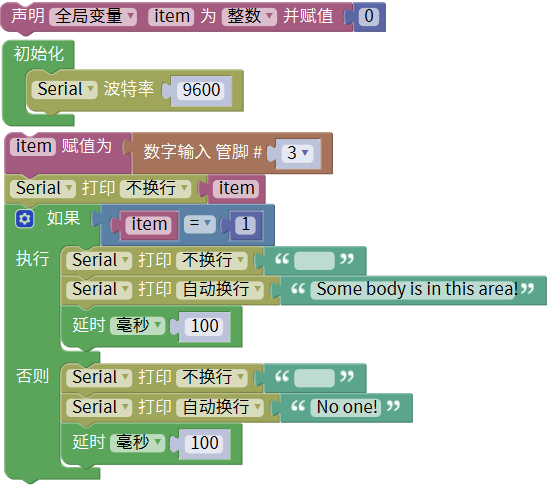

4.测试代码

5.代码说明

在单元内，找到以下元件。

6.测试结果

上传测试代码成功，利用USB线上电后，打开串口监视器，设置波特率为9600。

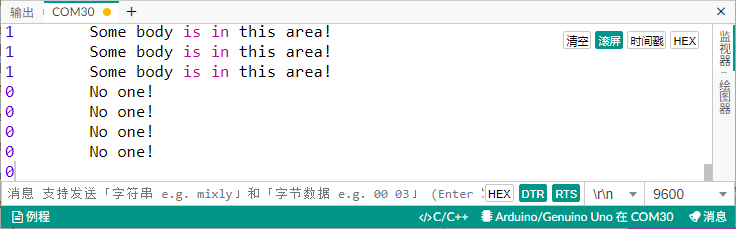

串口监视器显示对应数据和字符。实验中，传感器检测到附近有人在运动时，item为1，串口监视器显示“Somebody is in this area!”字符；没有检测到人运动时，item为0，串口监视器显示“No one!”字符，如下图。
