项目十二 霍尔传感器检测磁场

项目十二 霍尔传感器检测磁场#

1.实验说明#

在这个套件中，有一个霍尔传感器，它主要采用A3144霍尔元件。该元件是由电压调整器、霍尔电压发生器、差分放大器、史密特触发器，温度补偿电路和集电极开路的输出级组成的磁敏传感电路，其输入为磁感应强度，输出是一个数字电压讯号。它是单极开关型的霍尔传感器，只感应南极磁场。传感器感应到无磁场或北极磁场时，信号端为高电平；感应到南极磁场时，信号端为低电平。当感应磁场强度越强时，感应距离越长。

实验中，利用霍尔传感器检测南极磁场，将测试结果在串口监视器上显示。

2.实验器材#

  • keyes brick 霍尔传感器*1

  • keyes UNO R3开发板*1

  • 传感器扩展板*1

  • 3P 双头XH2.54连接线*1

  • USB线*1

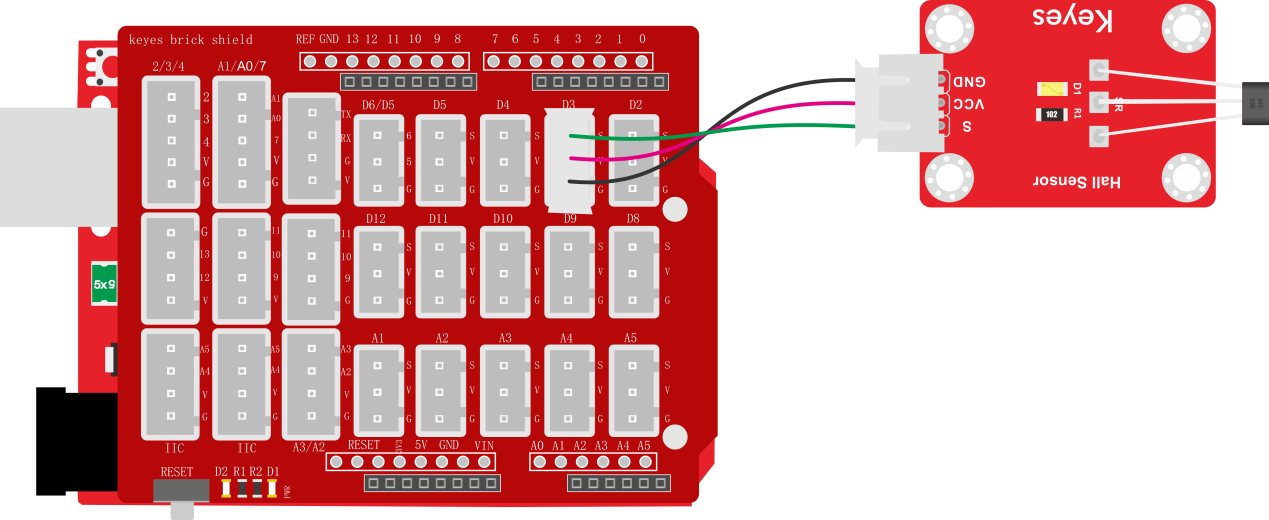

3.接线图#

4.测试代码#

int val = 0;

void setup()
{
  Serial.begin(9600);//设置波特率为9600
  pinMode(3, INPUT);//设置模式为输入
}

void loop()
{
  val = digitalRead(3);//读取电平
  Serial.print(val);//打印信号
  if (val == 0) //存在南极磁场
  {
    Serial.println("      The magnetic field at the South Pole!");
  }
  else //不存在
  {
    Serial.println("      Just be all normal!");
  }
}

5.代码说明#

设置方法和项目七类似。

6.测试结果#

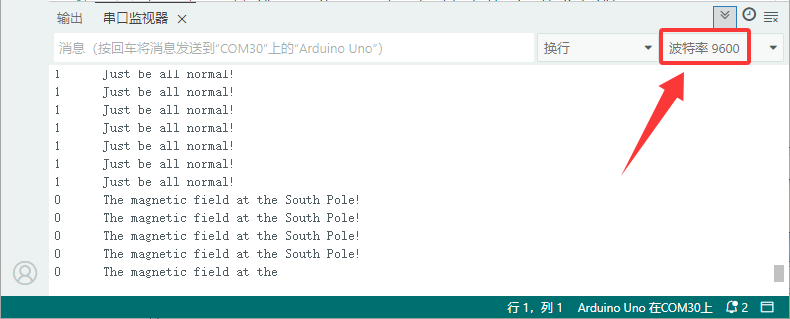

上传测试代码成功，利用USB线上电后，打开串口监视器，设置波特率为9600。当传感器感应到南极磁场时和当传感器感应到无磁场或北极磁场时，串口监视器显示如图。

image-20251210085718976
