1.54英寸IPS显示模块的Arduino教程

1.54英寸IPS显示模块的Arduino教程#

一、所需材料#

在开始之前，请准备以下材料：

  • 1.54英寸IPS显示模块：此模块采用ST7789驱动芯片，具有高分辨率和良好的色彩表现。

  • Arduino开发板：如Arduino Uno、Arduino Nano等。

  • 跳线若干：用于连接显示模块与Arduino。

  • USB数据线：用于连接Arduino到计算机。

二、硬件连接#

按照下表将1.54英寸IPS显示模块与Arduino开发板按引脚连接：

模块引脚

Arduino引脚

引脚说明

GND

GND

电源地

VCC

5V

电源正

SCL

13

SPI时钟信号

SDA

11

SPI数据传输引脚

RES

9

复位控制信号（低电平复位）

DC

8

数据/寄存器选择信号

CS

10

片选控制信号（低电平使能）

BLK

3.3V

背光控制信号（高电平开启）

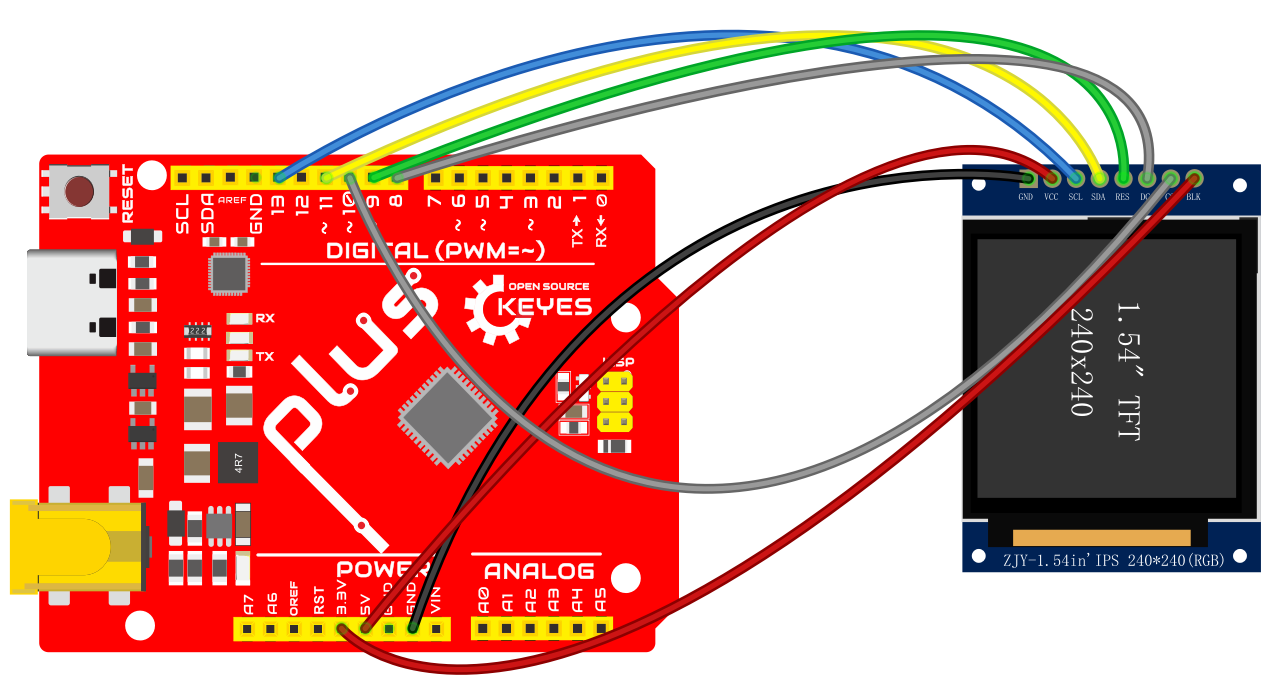

连接示例图： Arduino与1.54英寸IPS显示模块连接图

三、软件设置#

  1. 安装Arduino IDE：

  2. 安装必要的库：

    • 在Arduino IDE中，导航到 项目 →导入库→ 管理库，搜索并安装以下库：

      • Adafruit ST7735 and ST7789 Library：用于控制TFT显示屏。

      • Adafruit GFX Library：提供基本的图形功能。

四、编写代码#

打开Arduino IDE，创建一个新项目并输入以下代码：

#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>

// 引脚定义
#define TFT_CS     10  // 片选引脚
#define TFT_RST    9   // 复位引脚
#define TFT_DC     8   // 数据/命令引脚

// 创建显示对象
Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RST);

void setup() {
  tft.initR(INITR_BLACKTAB); // 初始化显示屏
  tft.fillScreen(ST77XX_BLACK); // 清空屏幕为黑色

  // 设置文本样式
  tft.setTextColor(ST77XX_WHITE); // 设置文字颜色为白色
  tft.setTextSize(2); // 设置文字大小
  tft.setCursor(10, 10); // 设置光标位置
  tft.println("Hello, World!"); // 显示文本

  // 绘制图形示例
  drawShapes();
}

void loop() {
  // 主循环中不需要执行任何代码
}

// 绘制矩形、线条和圆形
void drawShapes() {
  // 绘制矩形
  tft.drawRect(20, 40, 100, 50, ST77XX_RED); // 画红色矩形
  tft.setTextColor(ST77XX_RED);
  tft.setCursor(30, 60);
  tft.println("Rect");

  // 绘制填充矩形
  tft.fillRect(130, 40, 80, 50, ST77XX_GREEN); // 画绿色填充矩形
  tft.setTextColor(ST77XX_GREEN);
  tft.setCursor(140, 60);
  tft.println("Filled");

  // 绘制线条
  tft.drawLine(0, 0, 240, 240, ST77XX_BLUE); // 从左上角到右下角的蓝色线条

  // 绘制圆形
  tft.drawCircle(120, 120, 30, ST77XX_YELLOW); // 画黄色圆形
  tft.fillCircle(120, 120, 15, ST77XX_ORANGE); // 画填充橙色圆形
  tft.setTextColor(ST77XX_ORANGE);
  tft.setCursor(100, 120);
  tft.println("Circle");
}

代码说明#

  1. 库导入：代码开始时导入了Adafruit_GFX和Adafruit_ST7735库，这些库提供了显示模块所需的基本图形和显示功能。

  2. 引脚定义：定义了连接显示模块所需的引脚，包括片选引脚（CS）、复位引脚（RST）和数据/命令引脚（DC）。

  3. 初始化显示：

    • 在setup函数中，初始化TFT显示屏并清空屏幕为黑色。

    • 显示了文本“Hello, World!”。

  4. 绘制图形：调用了drawShapes()函数，绘制了矩形、填充矩形、线条和圆形。

  5. 主循环：loop函数为空，因为此示例不需要在循环中执行任何操作。

五、上传代码#

  1. 将Arduino通过USB数据线连接到计算机。

  2. 在Arduino IDE中，选择正确的开发板型号和端口（通过工具菜单）。

  3. 点击 上传 按钮，等待代码编译并上传。

六、测试显示#

  • 上传成功后，显示屏应显示“Hello, World!”以及绘制的图形。这表明您已成功连接并配置模块。

  • 您可以在代码中修改 println 语句，以显示不同的文本。

七、故障排除#

  • 未显示内容：

    • 确保电源连接良好，模块接到3.3V而非5V。

    • 检查所有引脚连接是否正确并牢固。

  • 显示扭曲或不清晰：

    • 确认代码中使用的驱动芯片是否正确定义（ST7789）。

  • 库未安装：

    • 返回库管理器，确保成功安装所需的库。
