1.54英寸IPS显示模块#
概述#
1.54英寸IPS显示模块是一款高性能的TFT液晶显示屏，专为嵌入式系统设计，广泛应用于智能手表、可穿戴设备及消费电子产品。该模块具备RGB 65K色彩显示，能够提供丰富的视觉体验，且拥有全视角显示能力，确保在不同观看角度下图像依然清晰可见。
核心特点#
高分辨率：240x240像素的显示分辨率，确保图像和文本清晰锐利。
全视角能力：采用IPS技术，有效提升观看角度，极大改善色彩的一致性和亮度。
简便的接口：通过4线制SPI接口连接，简化了硬件连接过程，适配多种控制器。
兼容性：模块与多种微控制器兼容，包括Arduino、STM32、C51等，可用于广泛的应用场景。
结构紧凑：模块尺寸为1.54英寸，适合嵌入各种空间受限的设备。
产品参数#
参数名 |
参数值 |
|---|---|
显示颜色 |
RGB 65K 彩色 |
SKU |
MD0757 |
尺寸 |
1.54 英寸 |
面板材质 |
TFT |
驱动芯片 |
ST7789 |
分辨率 |
240 x 240 像素 |
有效显示区域 |
27.72 x 27.72 mm |
触摸屏类型 |
无触摸屏 |
工作温度 |
-10℃ ~ 60℃ |
存储温度 |
-20℃ ~ 70℃ |
工作电压 |
3.3V |
产品重量 |
10g（含包装） |

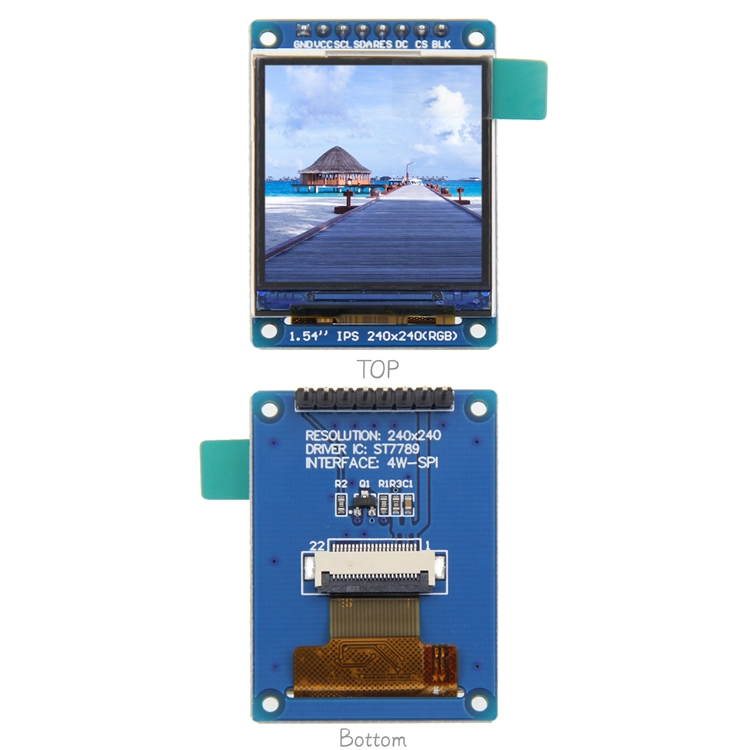

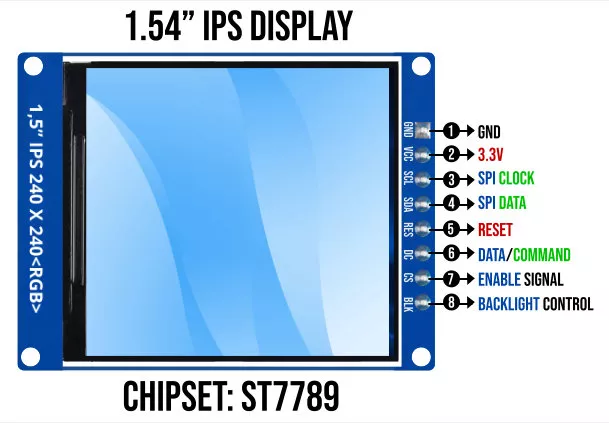

接口定义#
序号 |
模块引脚 |
引脚说明 |
|---|---|---|
1 |
GND |
液晶屏电源地（接地） |
2 |
VCC |
液晶屏电源正 (3.3V) |
3 |
SCL |
SPI总线时钟信号 |
4 |
SDA |
SPI数据写入信号 |
5 |
RES |
复位控制信号（低电平复位） |
6 |
DC |
数据/寄存器选择信号（低电平为寄存器，高电平为数据） |
7 |
CS |
片选控制信号（低电平使能） |
8 |
BLK |
背光控制信号（高电平点亮） |
应用场景#
智能手表：用于显示时间、健康数据和通知等信息。
可穿戴设备：在医疗和运动设备中显示实时数据。
消费电子产品：如迷你游戏机或智能家居控制面板上进行信息反馈。
