MB0176 Mega 2560 R3 Board#

概述#

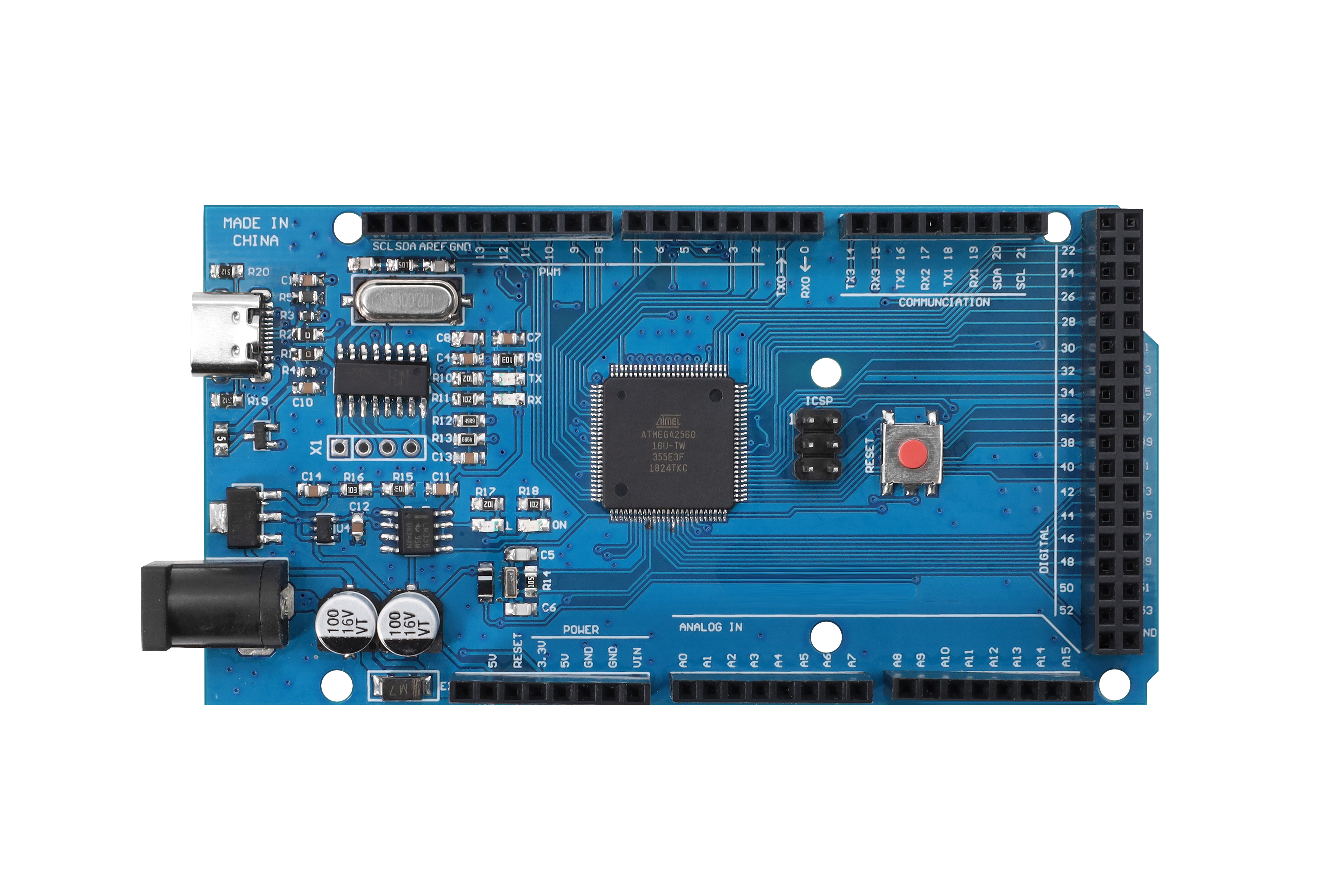

Mega 2560 R3 Board的处理器核心是ATMEGA2560-16AU，它和官网的ARDUINO MEGA 2560 REV3完全兼容。它同时具有54路数字输入/输出口（其中15路可作为PWM输出），16路模拟输入，4路串口通信接口，1个16MHz晶体振荡器，1个USB口，1个电源插座，1个ICSP接口和1个复位按钮。

其中ICSP可给ATMEGA2560-16AU烧录固件，由于这个芯片我们在出厂前都以烧录好固件，所有一般不用。使用时我们可以利用USB线供电，利用黑色DC头外部供电（DC 7-12V），还可以利用排母接口Vin GND（DC 7-12V）供电。

规格参数#

微控制器：ATMEGA2560-16AU
工作电压：5V
输入电压：DC7-12V (推荐：9V)
数字I/O引脚：54(D0-D53)
PWM数字I/O引脚：15(D2-D13 D44-D46)
模拟输入引脚：16(A0-A15)
每个I/O引脚的直流电流：20 mA
3.3V引脚的直流电流：50 mA
闪存：256 KB，其中8 KB由BootLoader使用
SRAM：8 KB
EEPROM：4KB
时钟速度：16 MHz
LED BUILTIN：D13

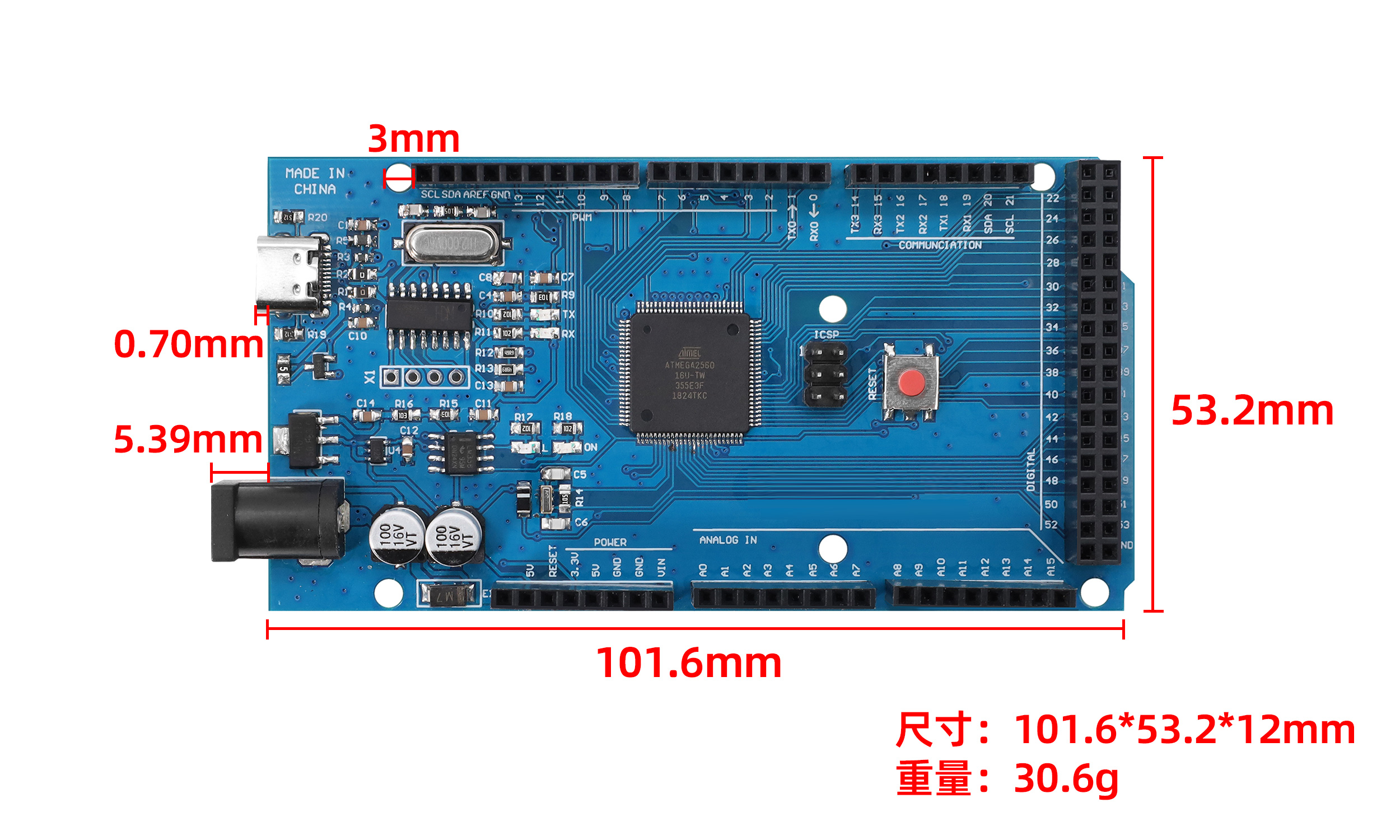

开发板尺寸：101.6MM×53.2MM×12MM
开发板重量：30.6G
工作温度：0℃~50℃

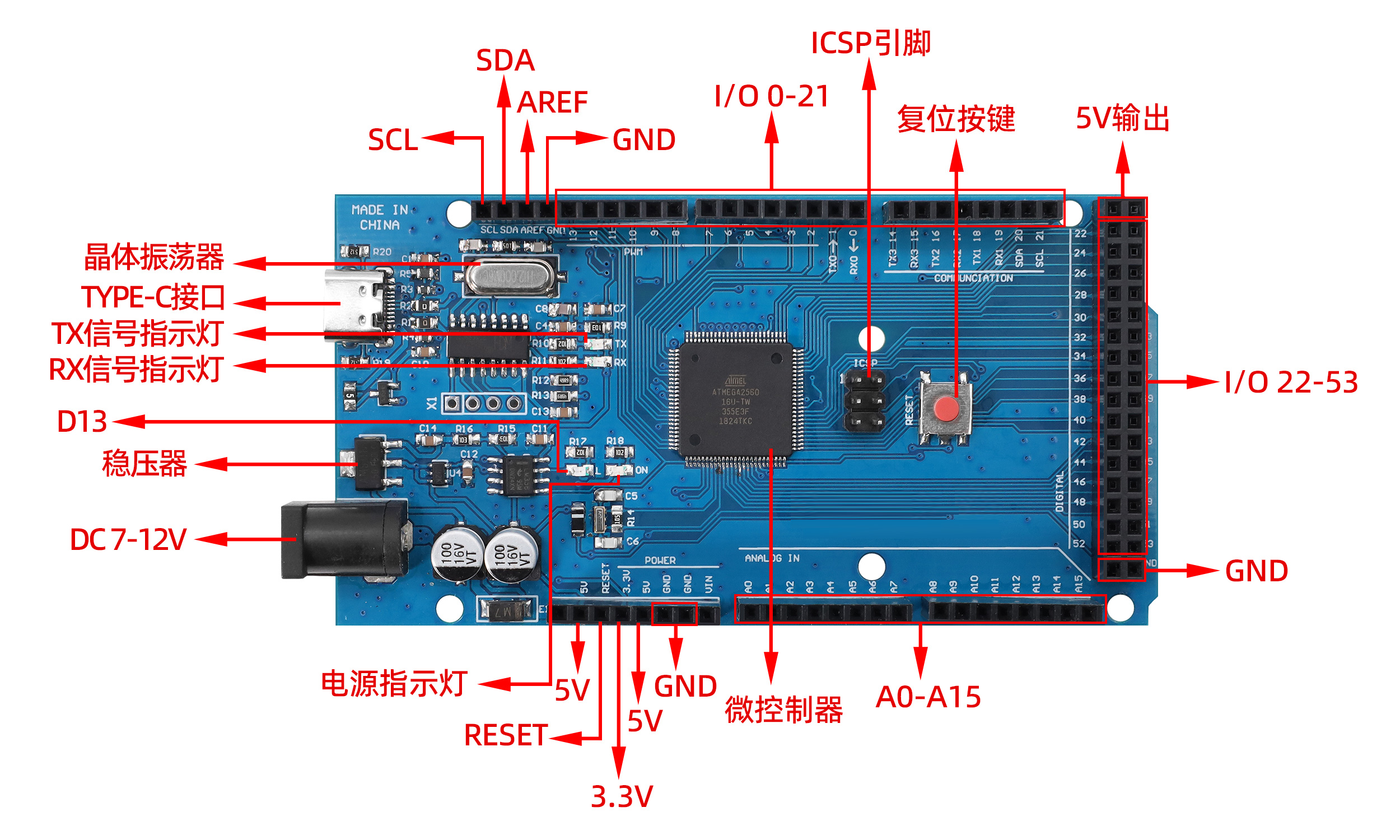

产品接口和主要器件说明图例#

1	数字I/O	有54个数字I/O引脚（D0-D53）（其中1 5个提供PWM（脉宽调制）输出），这些引脚可配置为数字输入引脚，用于读取逻辑值（0或1）；或作为数字输出引脚来驱动不同的模块，如LED，继电器等。
2	地线	GND
3	AREF	代表模拟参考。它有时用于设置外部参考电压（0至5伏之间）作为模拟输入引脚的上限。
4	SDA	IIC通信接口 SDA
5	SCL	IIC通信接口 SCL
7	USB接口	接到电脑USB端口，可以给控制板供电，还可以给控制板上传程序。

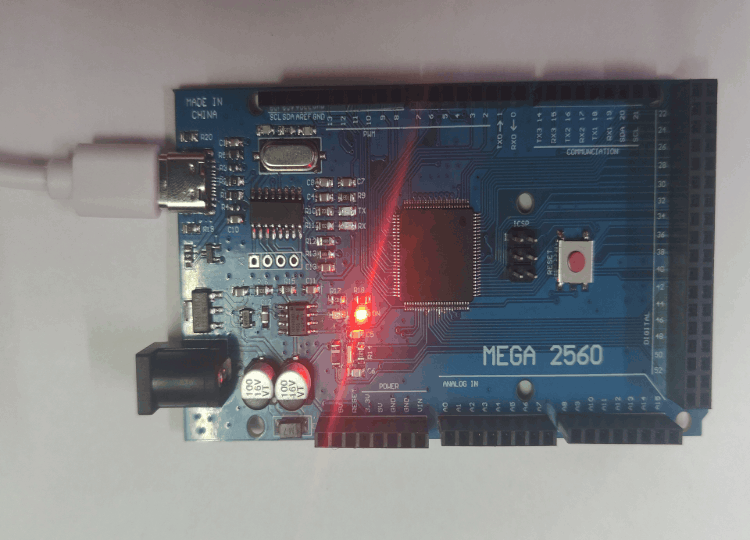

8	D13	当 D13为高电平时，LED亮起，为低电平时，LED熄灭。
10	TX信号指示灯	控制板通过串口通信，发送信息时，TX灯闪烁。
11	RX信号指示灯	控制板通过串口通信，接收到信息时，RX灯闪烁。
12	晶体振荡器	频率是16,000,000赫兹或16MHz。
13	稳压器	它将外部输入的DC 7-12V电压转化成DC 5V电压，然后将DC 5V电压转送给处理器和其他元件。
14	DC7-12V	给控制板输入DC 7-12V 外接电源供电。
15	IOREF接口	用于配置微控制器等工作电压
16	RESET	可外接按键，和复位按键功能一样。
17	3.3V	提供DC 3.3V 输出电压。
18	5V	提供DC 5V 输出电压。
20	模拟引脚	16个模拟引脚A0-A15。
21	复位按键	可以重置你的控制板
22	ICSP引脚	是一个AVR，一个由MOSI，MISO，SCK， RESET，VCC和GND组成的的微型编程头。它通常被称为SPI（串行外设接口），可以被认为是输出的“扩展 ”。实际上，你是将输出设备从属到SPI总线的主机。连接电脑时，可以给ATMEGA2560-16U-TW烧录固件。
23	微控制器	每个控制板板都有自己的微控制器。你可以假设它作为板的大脑。微控制器通常是ATMEL公司的。在从Arduino IDE加载新程序之前，你必须知道你的板上有什么IC。此信息位于I C顶部。这个控制板的微控制器是ATMEGA2560-16AU。
24	电源指示灯	给控制板供电时，LED亮起，否则熄灭。

产品特殊接口及功能说明或注意事项#

串口通信接口(4路)： Serial（D0为RX0、D1为TX0）、Serial1（D19为RX1、D18为TX1）、

Serial2 （D17为RX2、D16为TX2）、Serial3（D15为RX3、D14为TX3），其中D0和D1连接的是ATMEGA2560-16U-TW这个USB转串口芯片。

PWM接口（脉宽调制）：D2-D13和D44-D46

外部中断接口：D2（中断0）、D3（中断1）、D21（中断2）、D20（中断3）、D19（中断4）和D18（中断5）

SPI通信接口：D53为SS、D51为MOSI、D50为MISO、D52为SCK

IIC通信端口：D20为SDA、D21为SCL

产品使用说明#

下载安装Arduino IDE(WIN10/MAC)#

拿到这个控制板后，我们首先需要下载安装Arduino IDE。

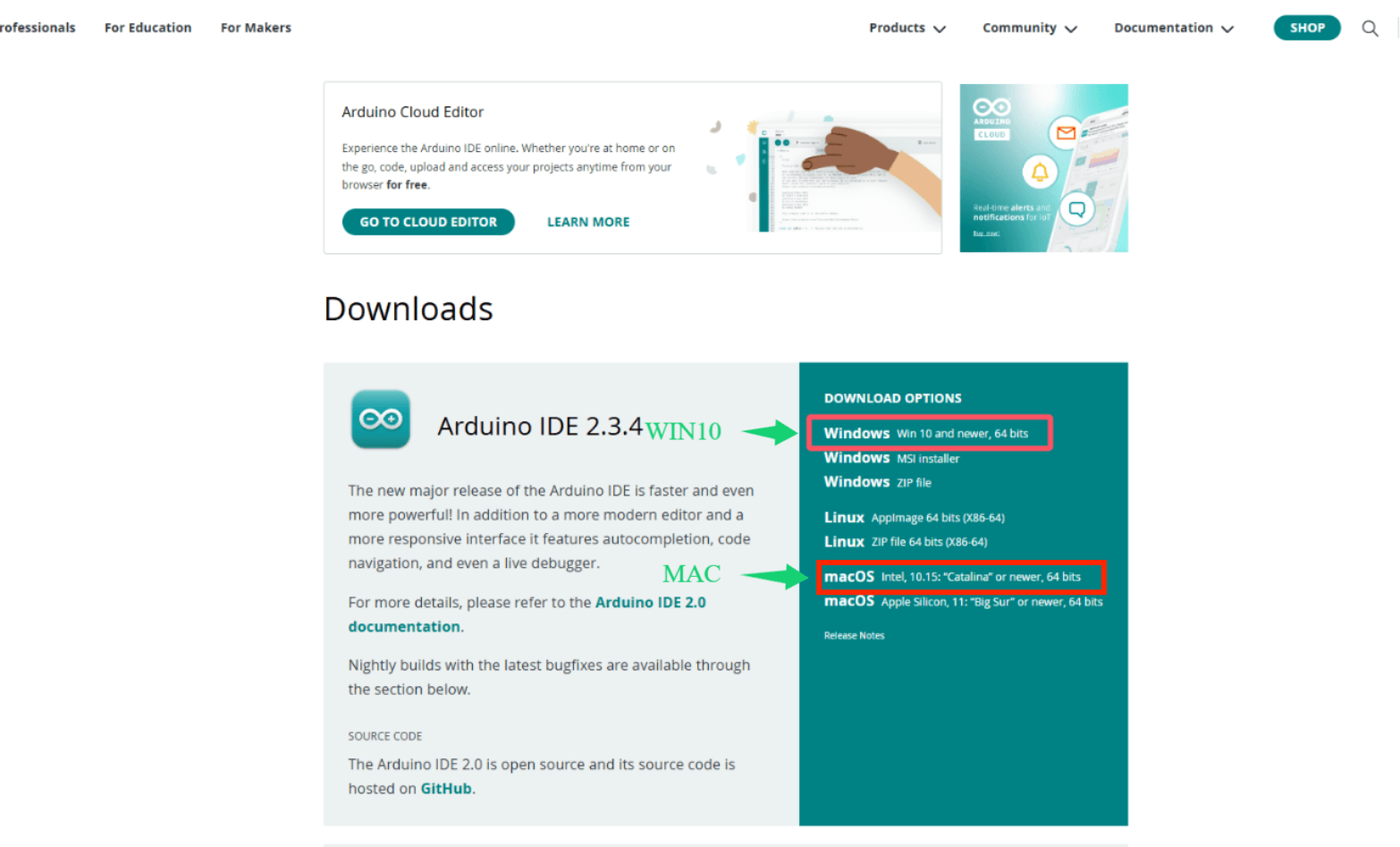

你可以进入以下网址下载Arduino IDE：https://www.arduino.cc/en/software/ 进入到这里,根据自己电脑系统选择不同的下载软件

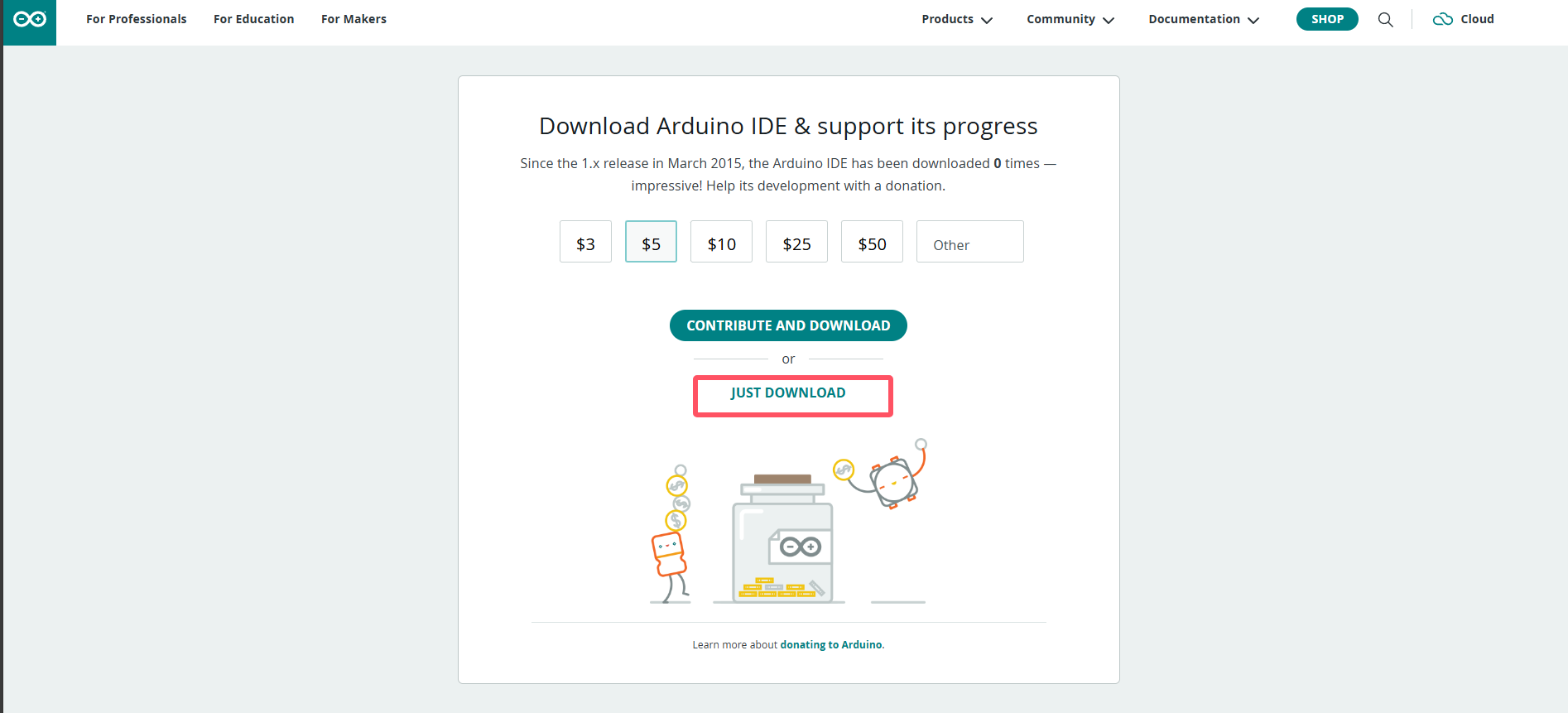

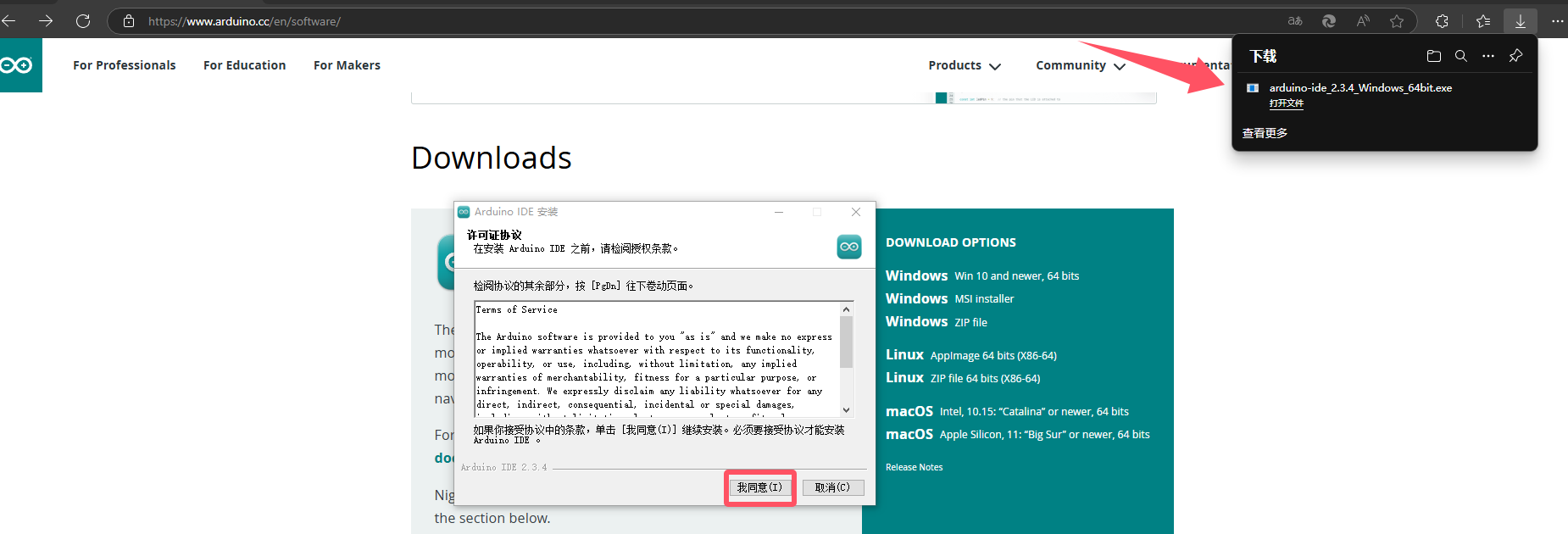

就可以下载最新的2.3.4版本IDE了.如果出现下面了这个界面，就选择，直到他开始下载就可以啦，如果没有的话请直接忽略.!

安装过程就很简单了，一直点我同意或者下一步就行了

注意，到了这一步的时候我们要记住安装路径，确保自己下次可以找到这个文件,确定没问题就点击安装。

到了这里Arduino IED已经下载安装好啦。

下载USB芯片驱动#

接下来就是下载CH340驱动了，，驱动提取链接: https://www.wch.cn/downloads/category/67.html

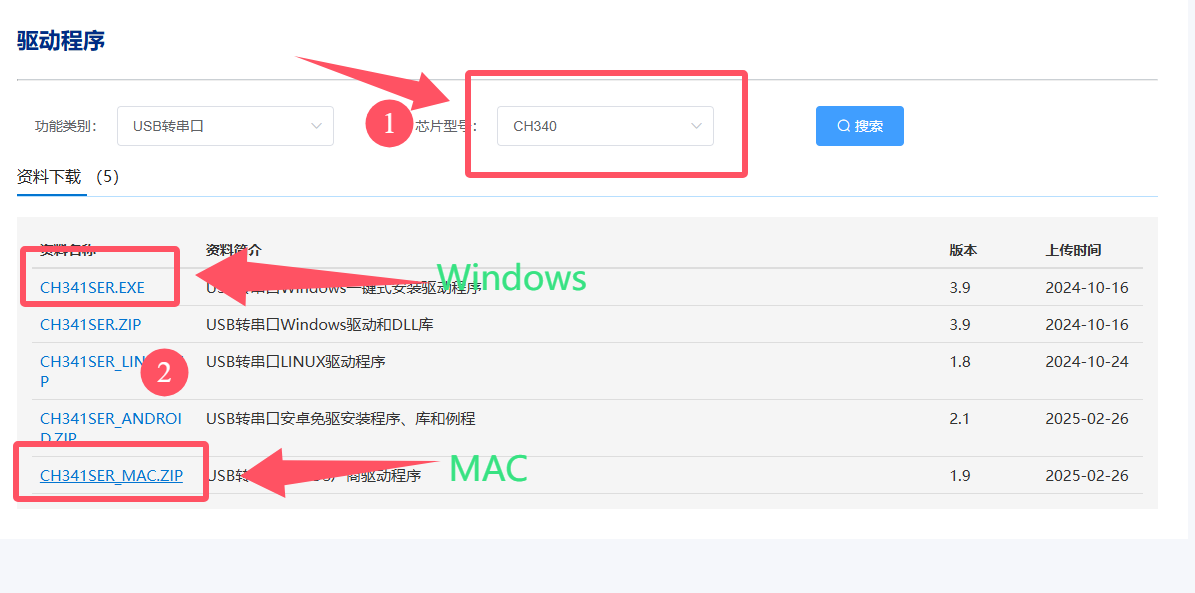

第一步我们选择和自己板子一样的芯片型号，第二步根据自己的电脑系统选择合适的驱动下载。

WINDOWS版本驱动#

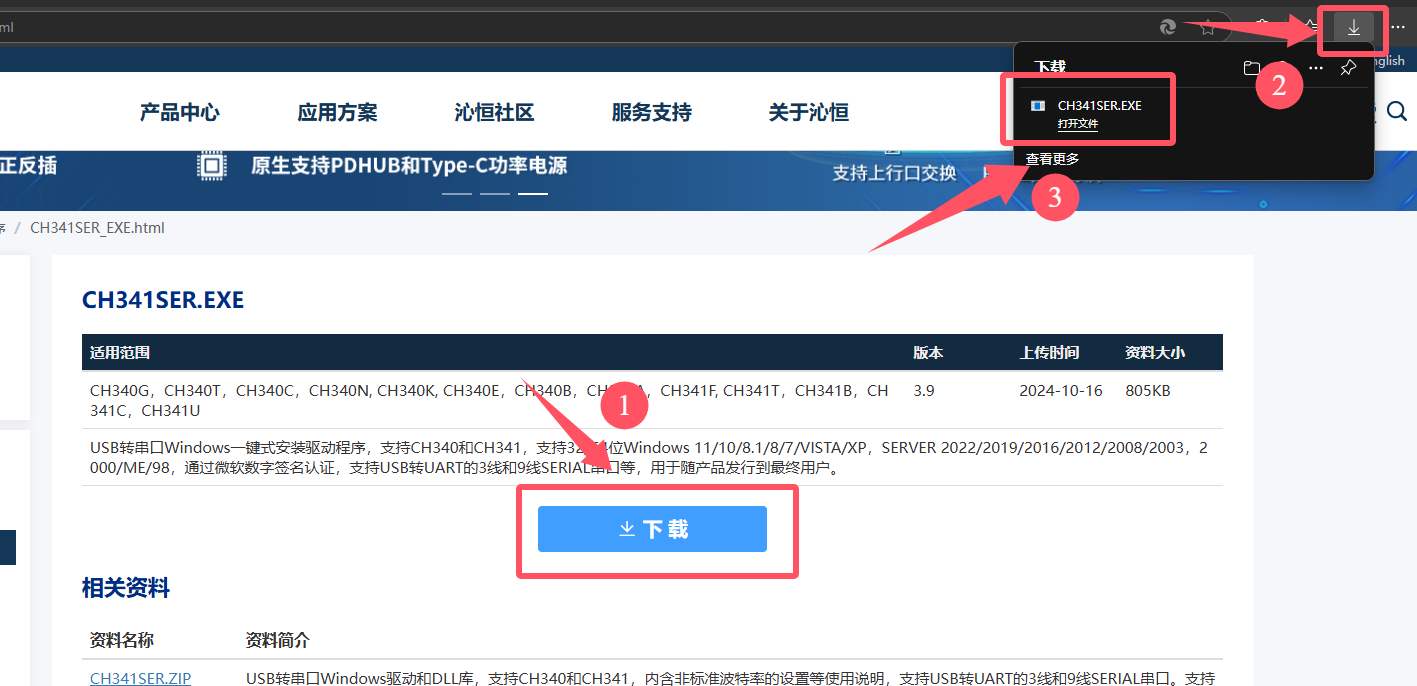

选择Windows版本的驱动点击进去后，我们选择下载，随后在右上角找到下载图标，打开下载的文件。

打开文件后我们点击安装就可以。

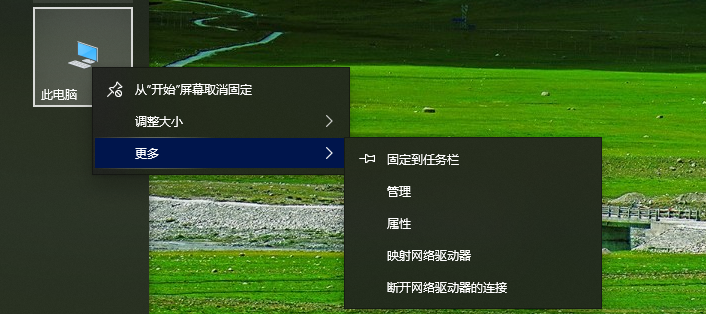

随后我们检查一下驱动安装是否成功，将控制板用USB线连接在电脑上后我们要寻找到设备管理器，在电脑桌面的左下角有个，点击之后我们找到此电脑，随后右击鼠标，是右击鼠标哦，选择更多，点击管理。

点击之后我们就可以找到设备管理器啦

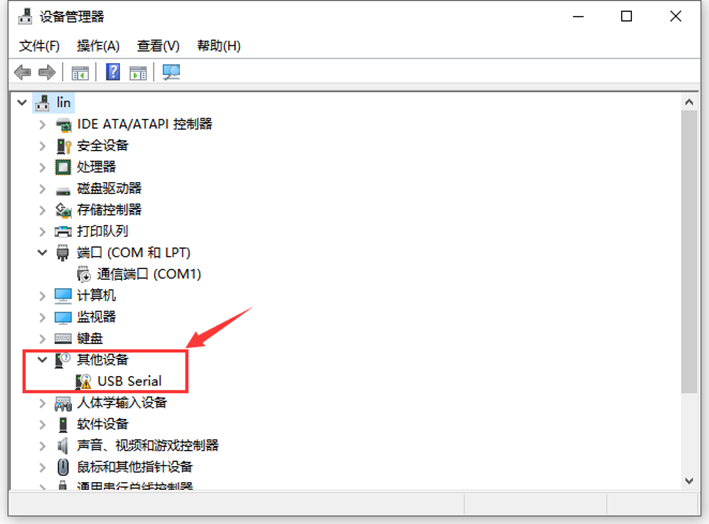

下图的样子是安装失败的显示，需要重新安装或者换个接口试试，如果成功，请跳过这张。

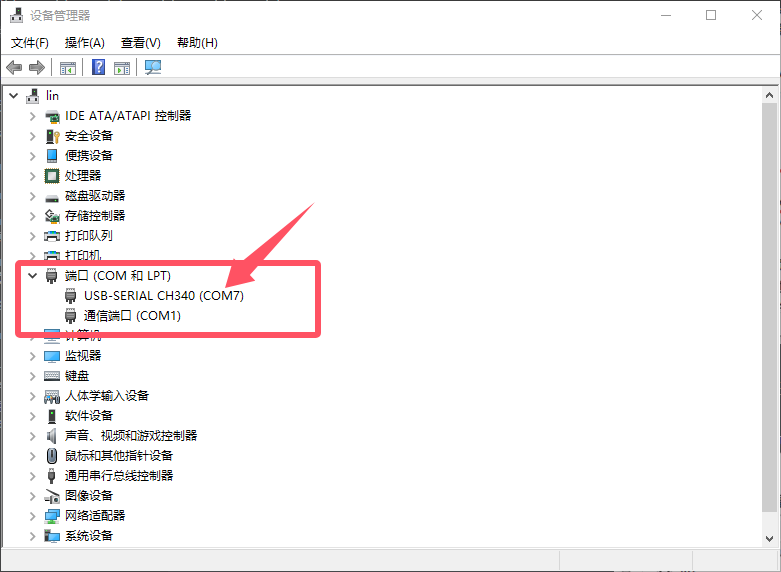

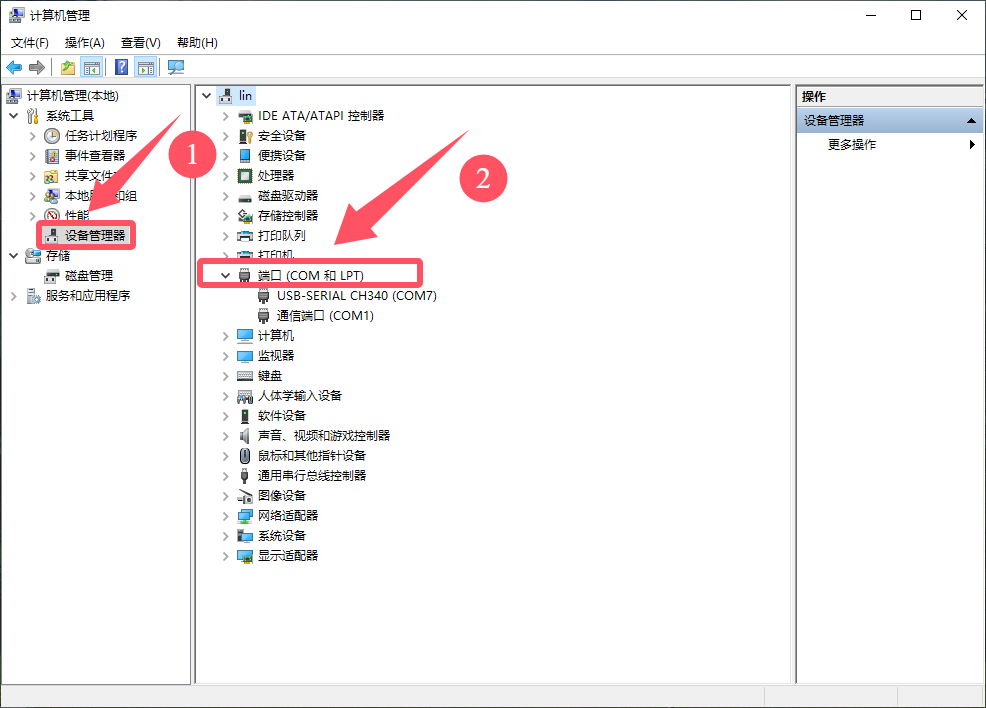

确保设备管理器中显示的端口如图所示就代表安装成功了

MAC版本驱动安装#

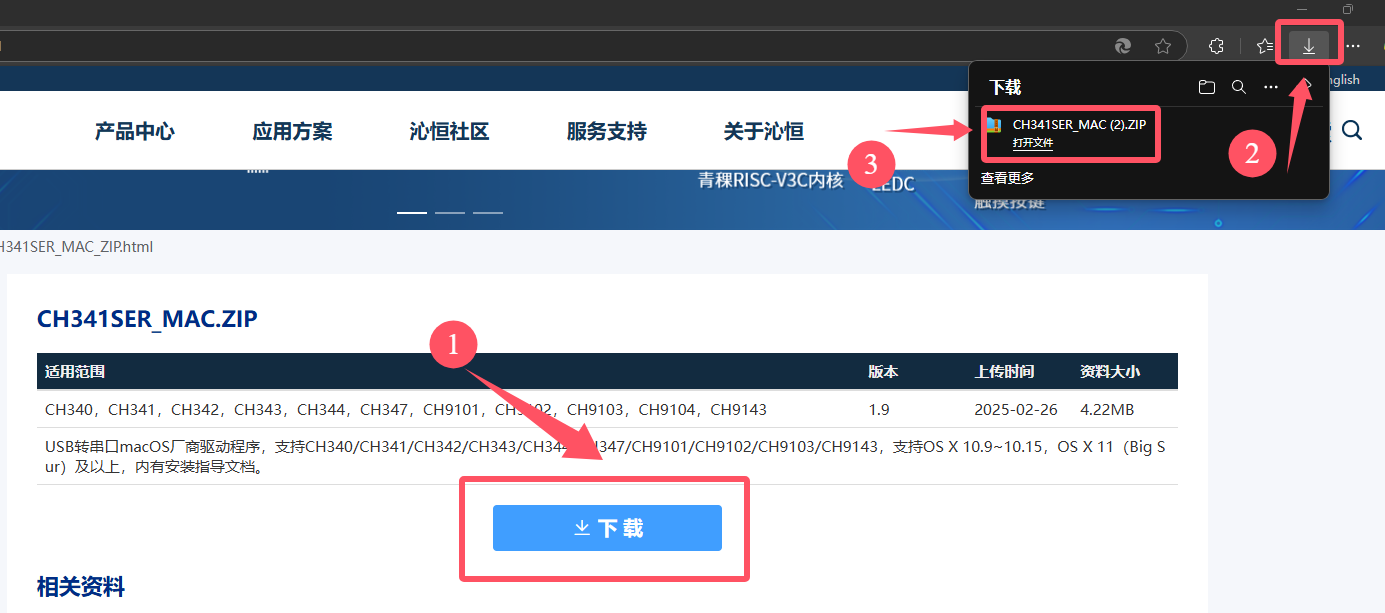

选择适合MAC的软件下载，进去到其中后我们点击下载，随后在下载栏中找到自己的下载的软件。

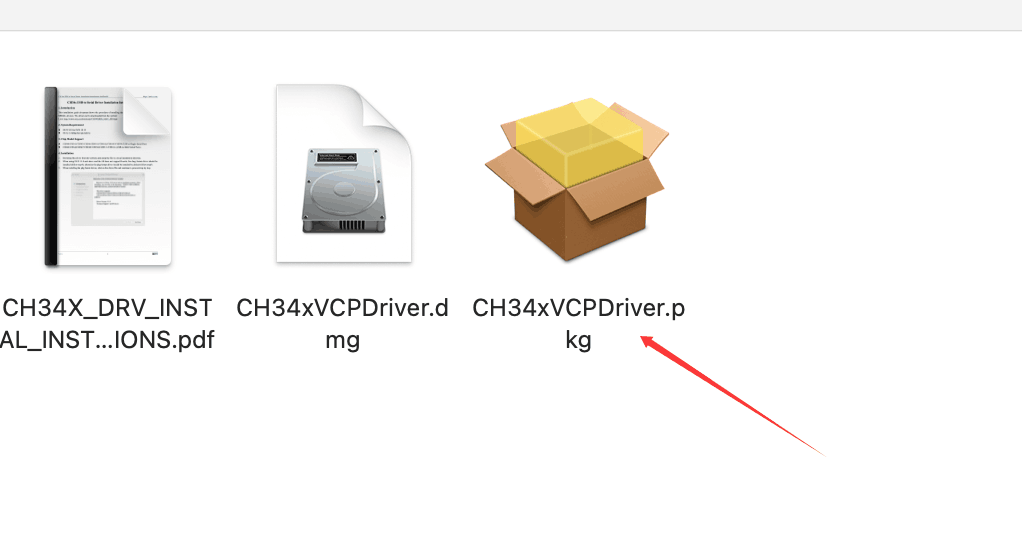

打开安装包后我们就可以获得这三个文件，切记！！三个文件要放在一个文件夹里！！！随后我们点击后缀为PKG的文件进行安装。

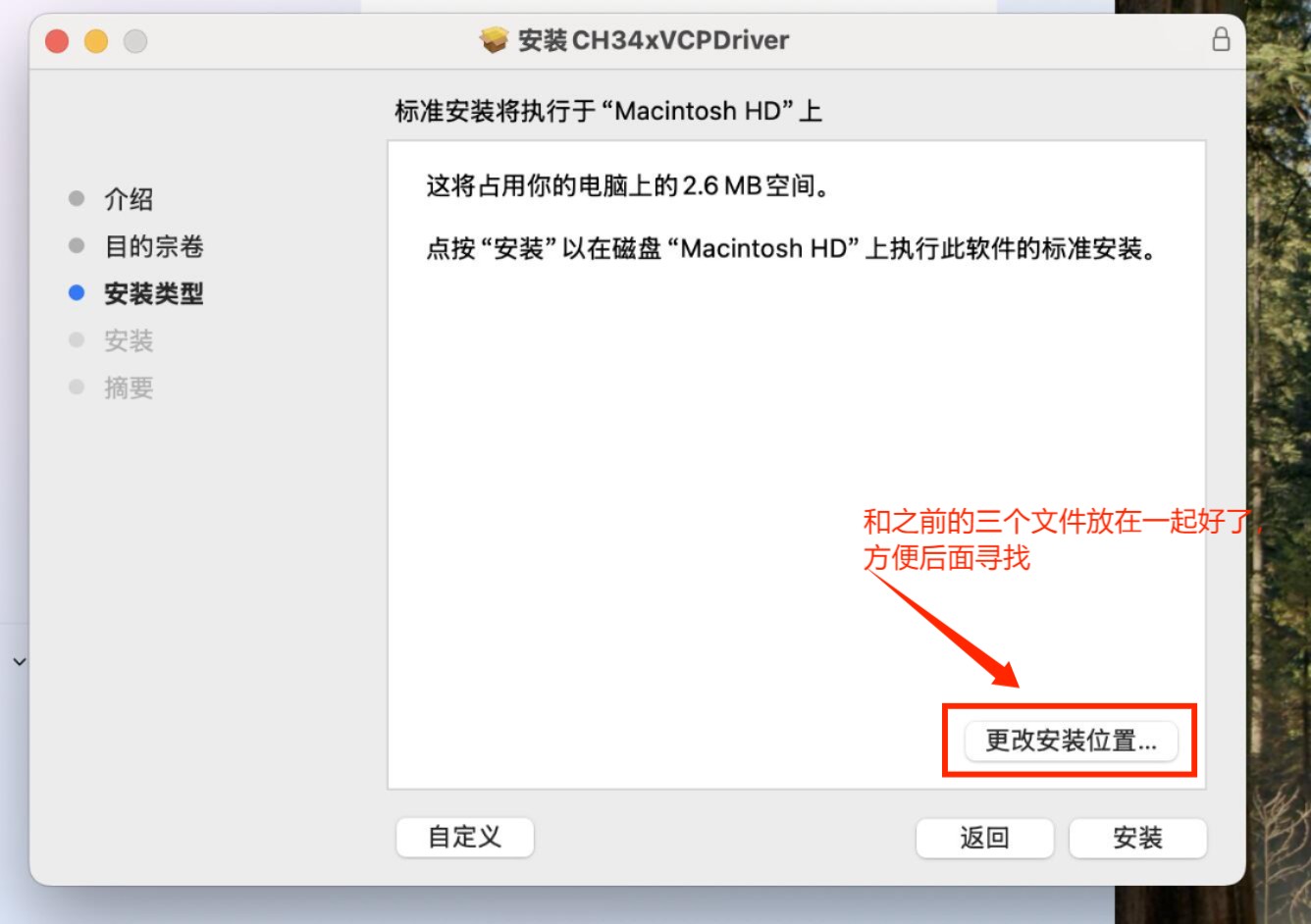

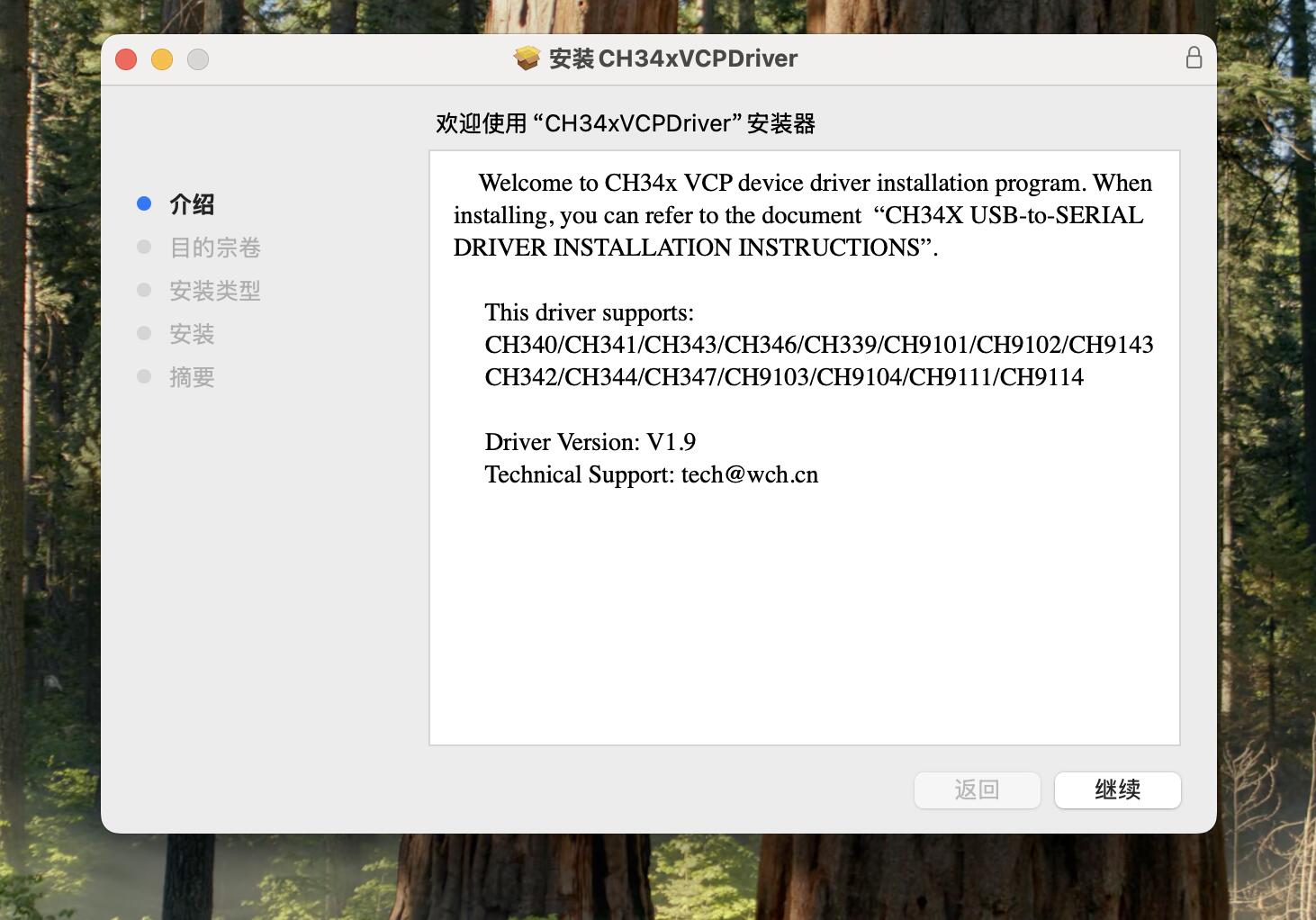

接下来还是一样的，继续，下一步，安装三部曲就好啦，不过还是要注意，安装的位置一定要清楚哦。

Arduino IDE代码烧入#

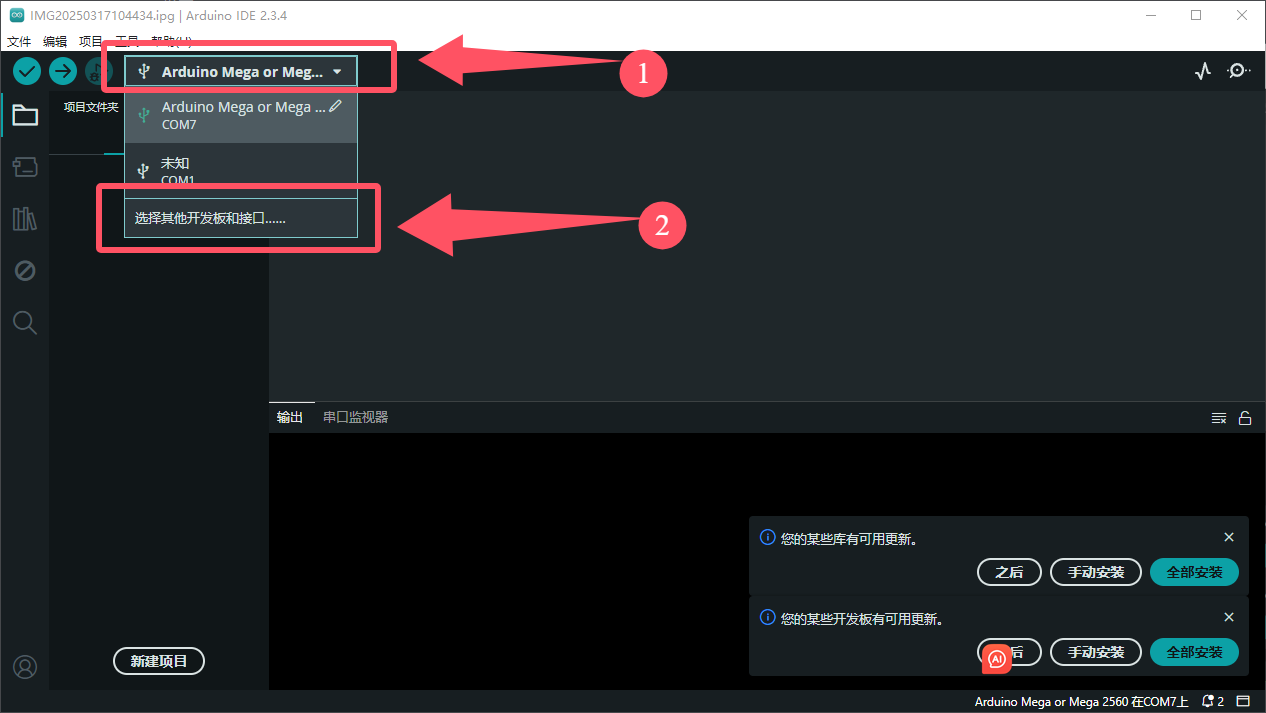

首先我们点击图标，打开Arduino IDE，按照图片顺序依次选择我们的开发板和端口（一定要选择正确的开发板哦，不然是无法连接的！！)

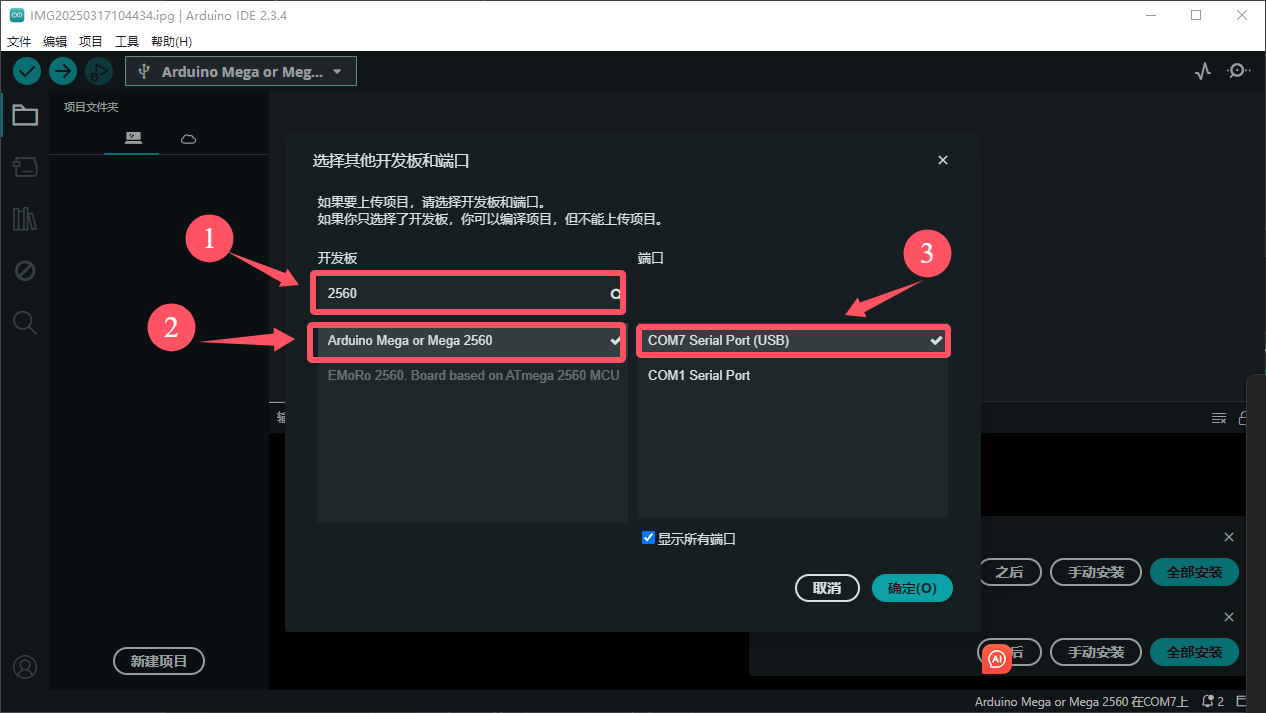

来到这个界面我们先输入自己开发板的关键字，随后弹出对应的开发板型号，在选择我们之前确定的端口（一定要选择正确的开发板哦，不然是无法连接的！！)再点击确定。

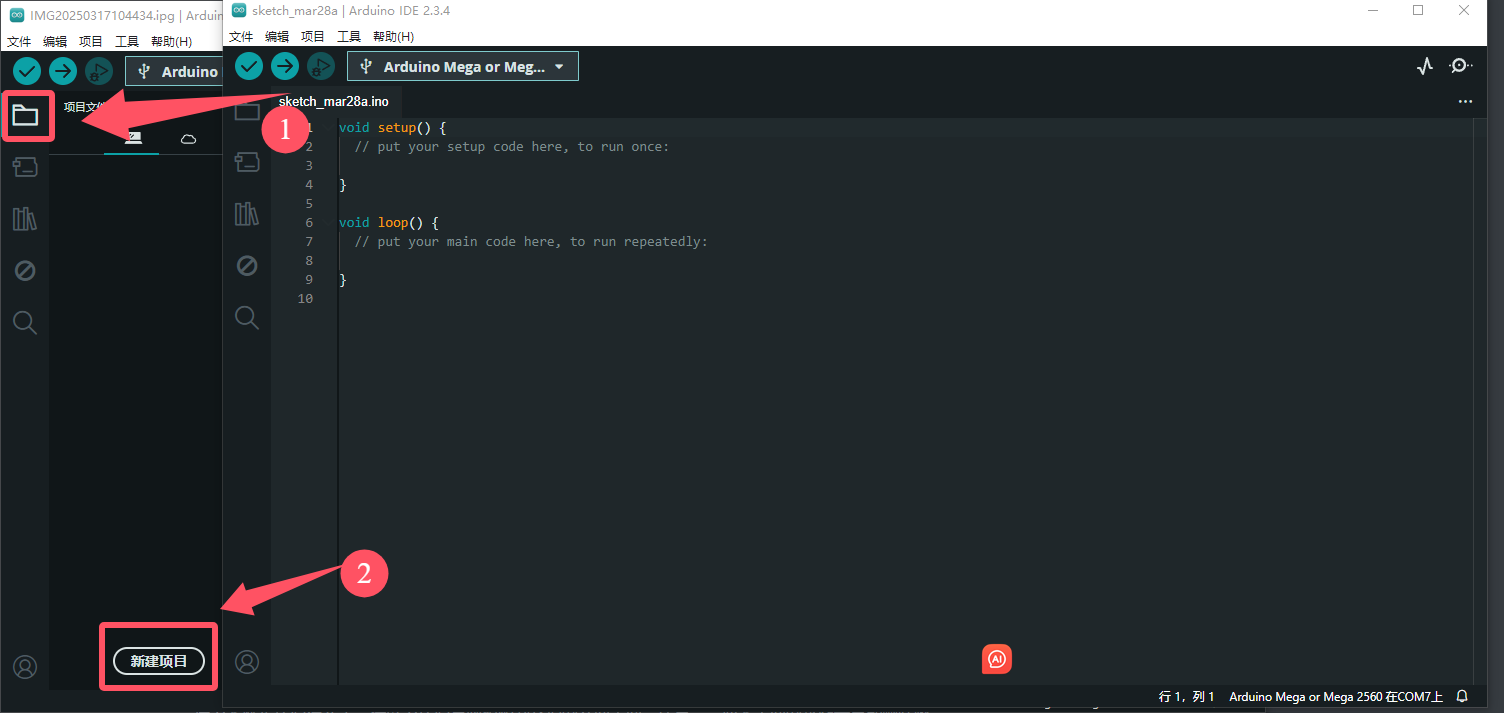

随后，我们就要开始创建项目啦,你可以选择Ctrl+N亦或者点击图标后出现新建项目的选择，点击后,得到了这个界面

接下来就是代码烧入了，将以下代码复制粘贴到我们的界面里面，注意！！原来里面的东西要全部删除哦

int val;     //设置变量
int ledpin=13;  //设置led引脚为13

void setup()
{
  Serial.begin(9600);    //设置波特率
  pinMode(ledpin,OUTPUT);   //设置引脚模式
}

void loop()
{
  val=Serial.read();    //将串口赋值参数
  if(val=='R')          //进行串口参数条件判断
    {
    digitalWrite(ledpin,HIGH);    //灯亮
    delay(500);                  //等待500毫秒
    digitalWrite(ledpin,LOW);     //灯灭
    delay(500);                 //等待500毫秒
    Serial.println("Hello World!");   //串口输出Hello World!
    }
}

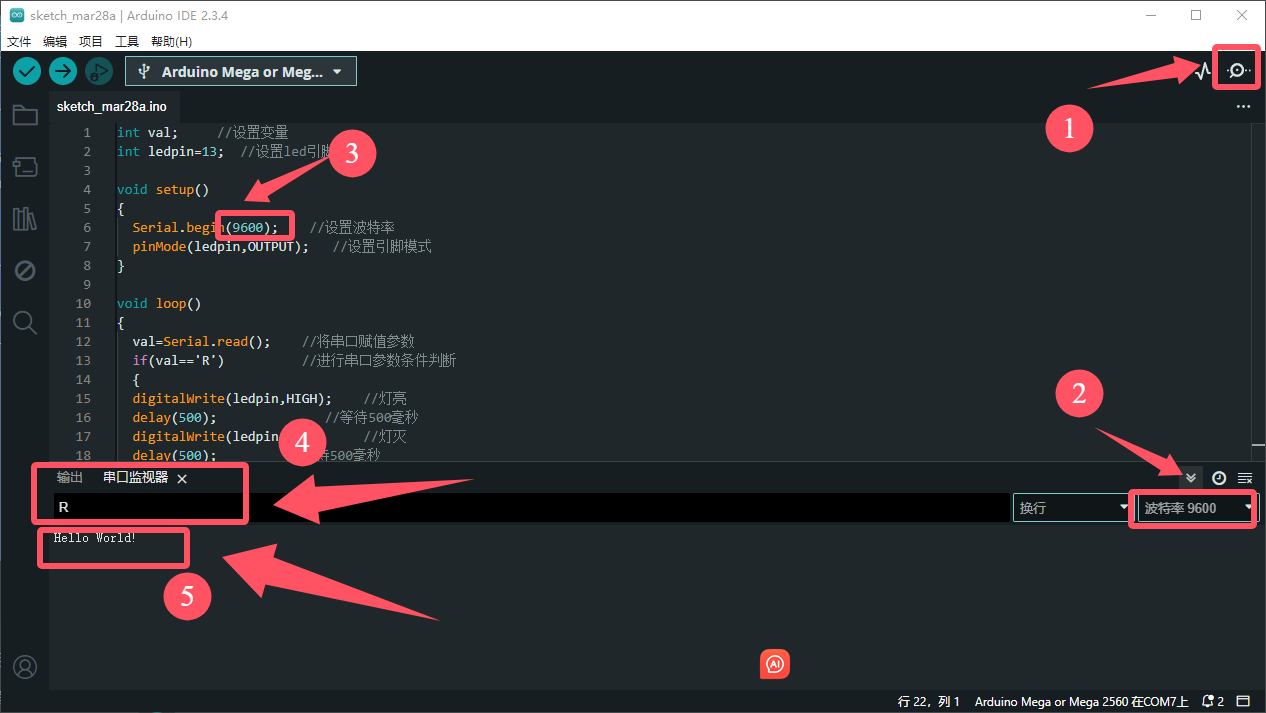

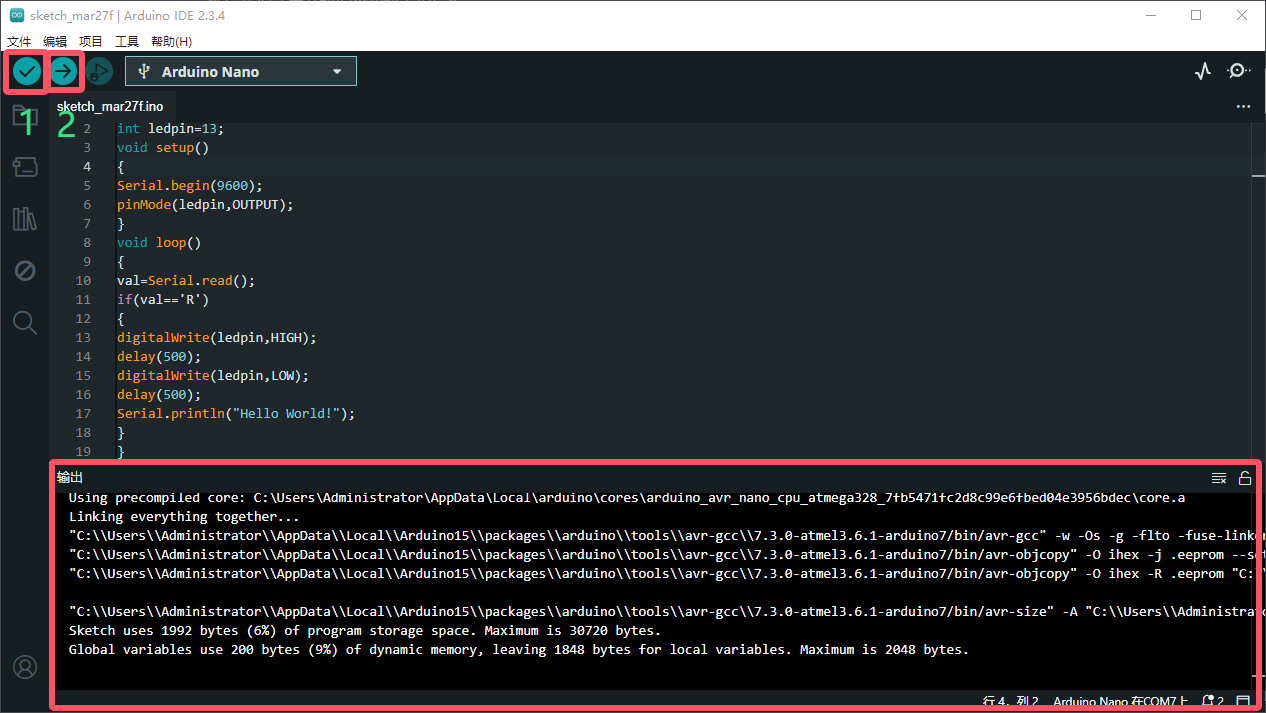

随后我们就要开始编译和烧入程序啦，按照顺序点击，出现下面框选的东西（这是代表程序没有问题，要是没有出现下面输出框框内的东西要检查代码是否正确哦)，之后再次点击
