MB0175 UNO R3 BOARD#

概述#

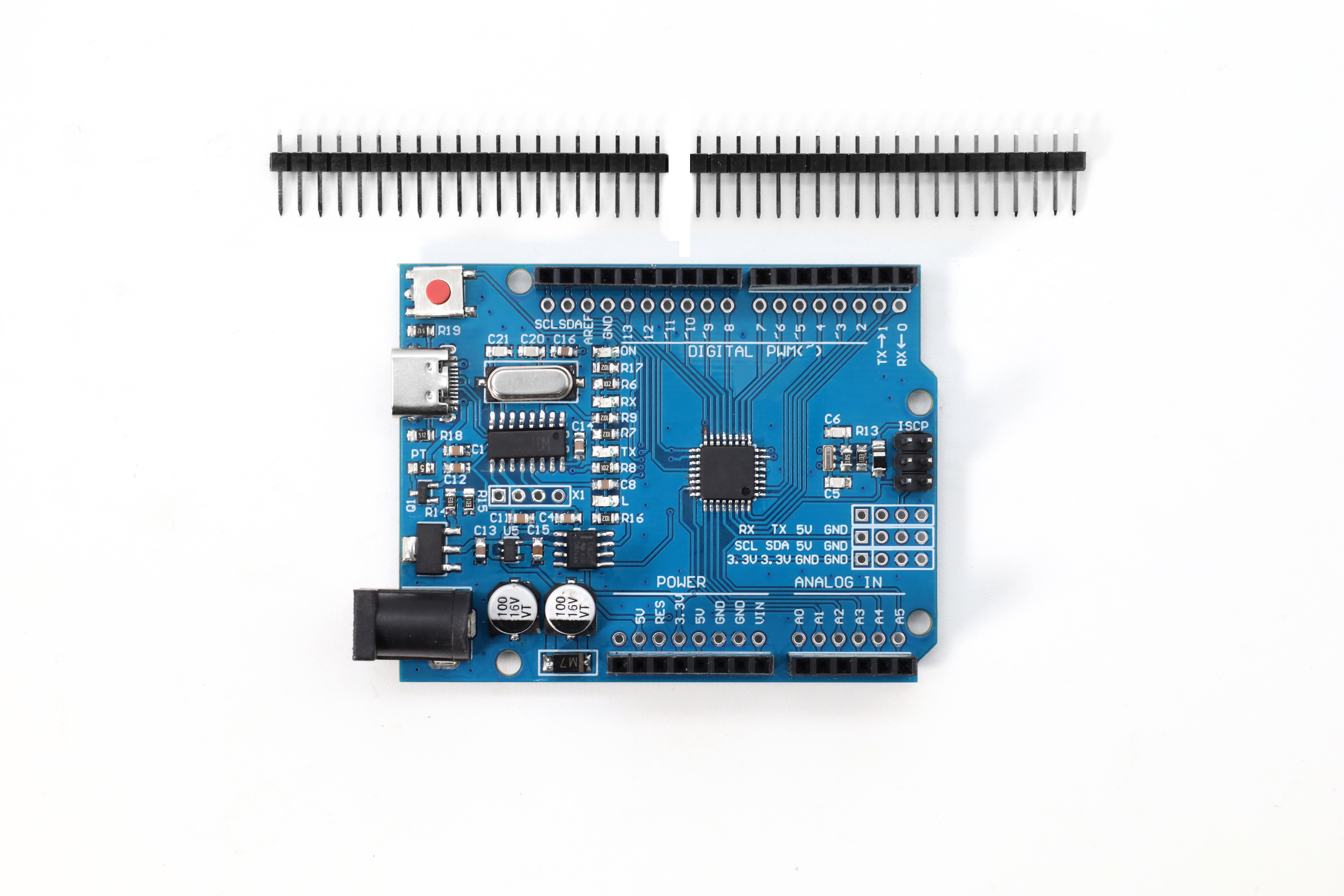

UNO R3 BOARD的处理器核心是ATMEGA328P-AU，它和官网的ARDUINO UNO REV3完全兼容。它同时具有14路数字输入/输出口（其中6路可作为PWM输出），6路模拟输入，1个16MHz晶体振荡器，1个USB口，1个电源插座，1个ICSP接口和一个复位按钮。

其中1个ICSP可给ATMEGA328P-AU烧录固件，由于这个芯片我们在出厂前都以烧录好固件，所有一般不用。使用时我们可以利用USB线供电，利用黑色DC头外部供电（DC 7-12V），还可以利用排母接口Vin GND（DC 7-12V）供电。

模块参数#

主控芯片：ATMEGA328P-AU
工作电压：5v
输入电压：DC 7- 12V （推荐）DC-9V
数字I/0引脚：14 (DO-D13)
PWM数字I/0引脚：6 （D3 D5 D6 D9 D10 D11）
模拟输入引脚：6 （A0-A5）
直流电流每I/0引脚：20 MA
DC 3.3V电流引脚：50MA
闪存：32 KB （ATMEGA328P-AU）其中0.5 KB使用的bootloader
SRAM:2 KB (ATMEGA328P-AU)
EEPROM: 1 KB （ATMEGA328P-AU）
时钟速度：16 MHz
LED_BUILTIN:D13

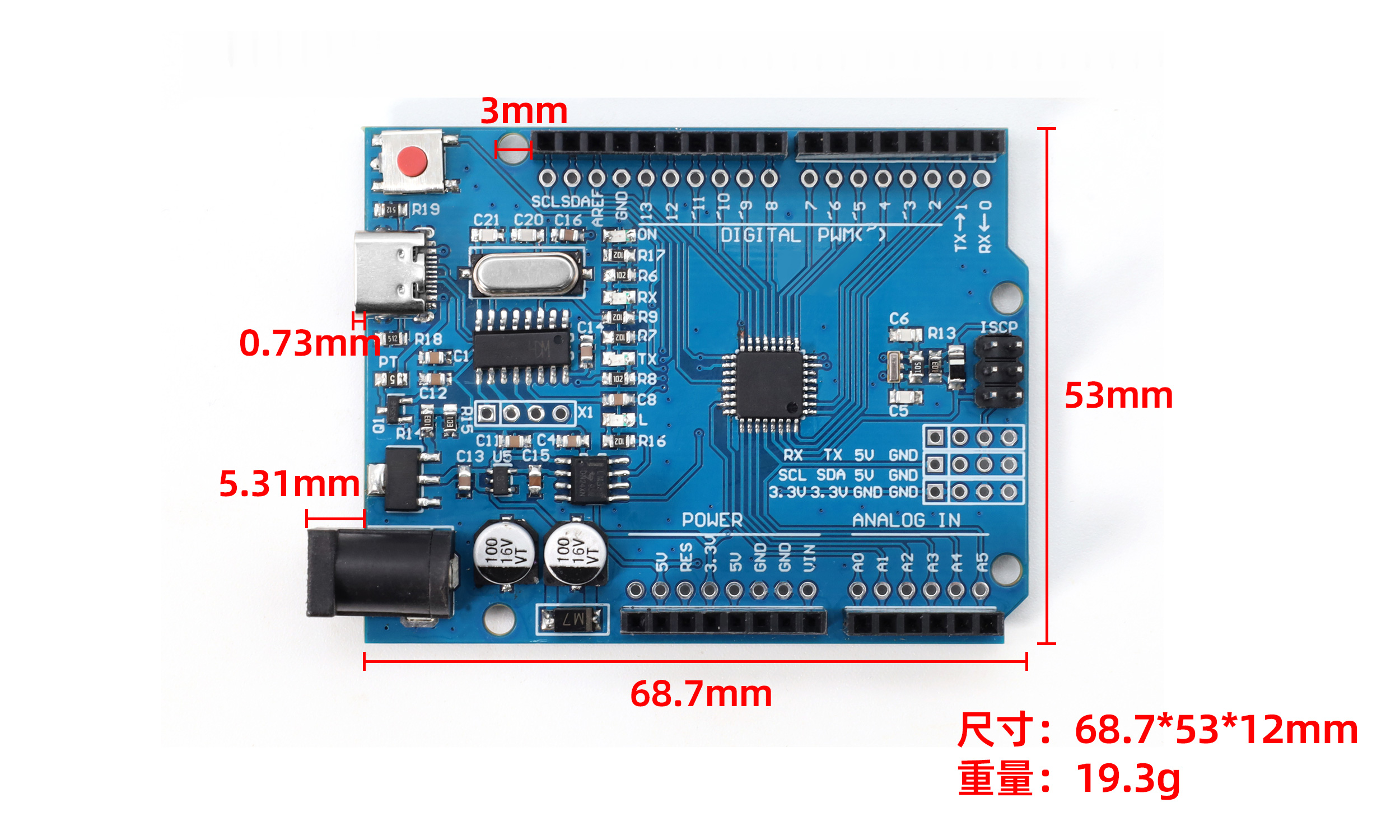

开发板尺寸：68.7MM×53MM×12MM
开发板重量：19.3G
工作温度：0℃~50℃

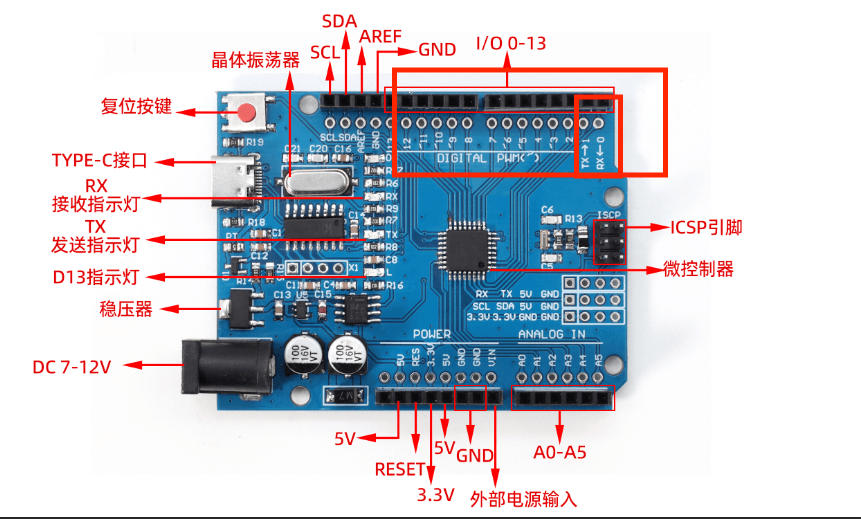

产品接口和主要器件说明图例#

1	ICSP引脚	是一个AVR，一个由MOSI，MISO， SCK，RESET，VCC和GND组成的的微型编程头。它通常被称为SPI（串行外设接口），可以被认为是输出的“ 扩展”。实际上，你是将输出设备从属到SPI总线的主机。连接电脑时，可以给ATMEGA328P-AU烧录固件。
2	数字I/O	有14个数字I/O引脚（D0-D 13）（其中6个提供PWM（脉宽调制）输出），这些引脚可配置为数字输入引脚，用于读取逻辑值（0或1）；或作为数字输出引脚来驱动不同的模块，如LED，继电器等。标有“〜”的引脚可用于产生PWM。
3	地线	GND
4	AREF	代表模拟参考。它有时用于设置外部参考电压（0至5伏之间）作为模拟输入引脚的上限。
5	SDA	IIC通信接口 SDA
6	SCL	IIC通信接口 SCL
7	复位按键	可以重置你的控制板
8	D13指示灯	当 D13为高电平时，LED亮起，为低电平时，LED熄灭。
9	TYPE-C接口	接到电脑USB端口，可以给控制板供电，还可以给控制板上传程序。
10	发送指示灯TX	控制板通过串口通信，发送信息时，TX灯闪烁。
11	接收指示灯RX	控制板通过串口通信，接收到信息时，RX灯闪烁。
12	晶体振荡器	它告诉我们，频率是16,000,000赫兹或16MHz。
13	稳压器	它将外部输入的DC 7-12V电压转化成DC 5V电压，然后将DC 5V电压转送给处理器和其他元件。
14	DC7-12V	给控制板输入DC 7-12V 外接电源供电。
15	RESET	可外接按键，和复位按键功能一样。
16	3.3V输出	提供DC 3.3V 输出电压。
17	5V输出	提供DC 5V 输出电压。
18	模拟引脚	6个模拟引脚A0-A5。当数字引脚不够时，也可以当做数字引脚，其中A0相当于D14，A1相当于D15,A2相当于D16,A3相当于D17,A4相当于D18,A5相当于D19。
19	微控制器	每个控制板板都有自己的微控制器。你可以假设它作为板的大脑。微控制器通常是ATMEL公司的。在从Arduino IDE加载新程序之前，你必须知道你的板上有什么IC，这个控制板的微控制器是ATMEGA328P-AU。

产品特殊接口及功能说明或注意事项#

串口通信接口：D0为RX、D1为TX

PWM接口（脉宽调制）：D3 D5 D6 D9 D10 D11

外部中断接口：D2(中断0)和D3 (中断)

SPI通信接口：D10为SS、D11为MOSI、D12为MISO、D13为SCK

IIC通信端口：A4为SDA、A5为SCL

产品使用说明#

下载安装Arduino IDE(WIN10/MAC)#

拿到这个控制板后，我们首先需要下载安装Arduino IDE。

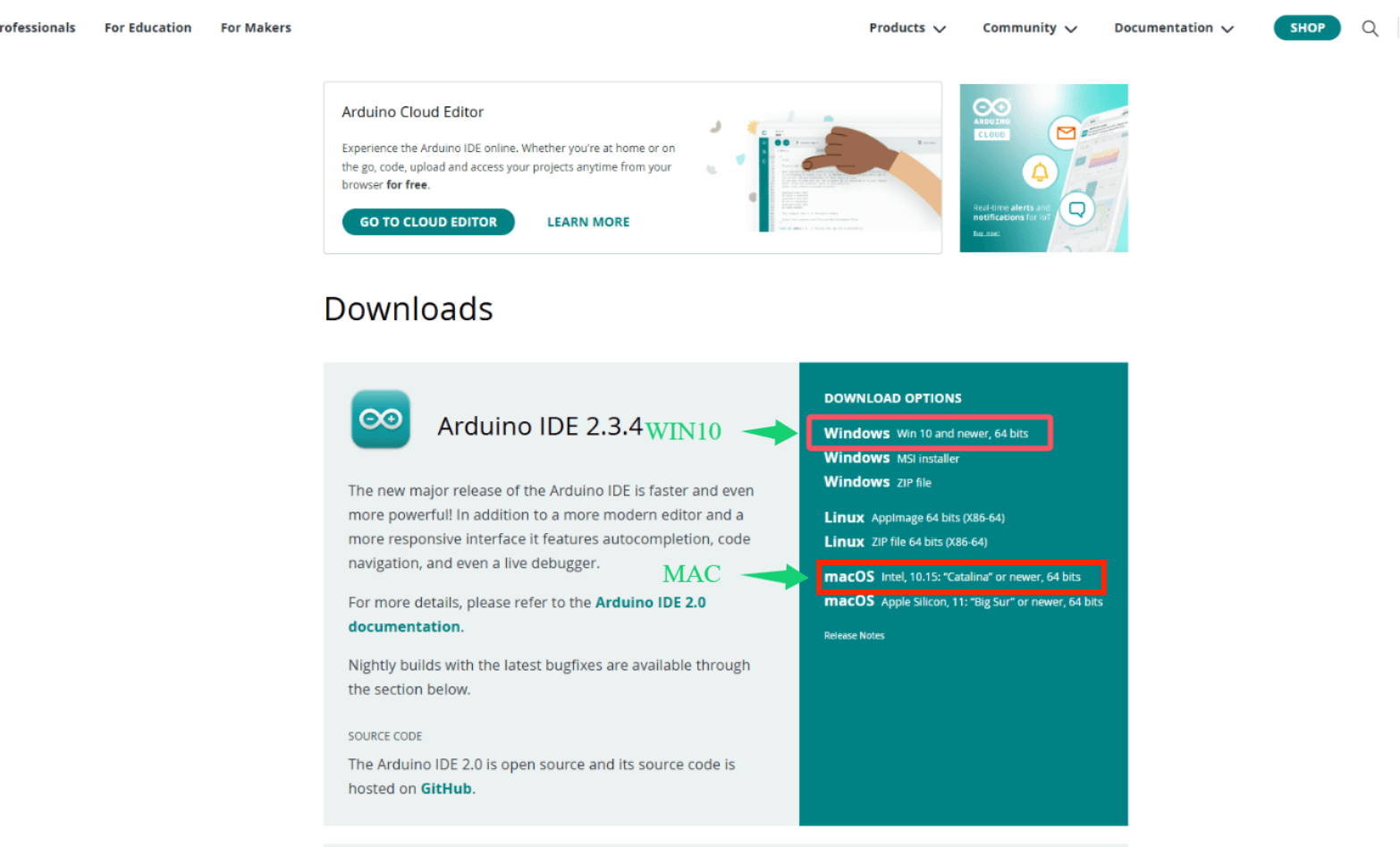

你可以进入以下网址下载Arduino IDE：https://www.arduino.cc/en/software/ 进入到这里,根据自己电脑系统选择不同的下载软件

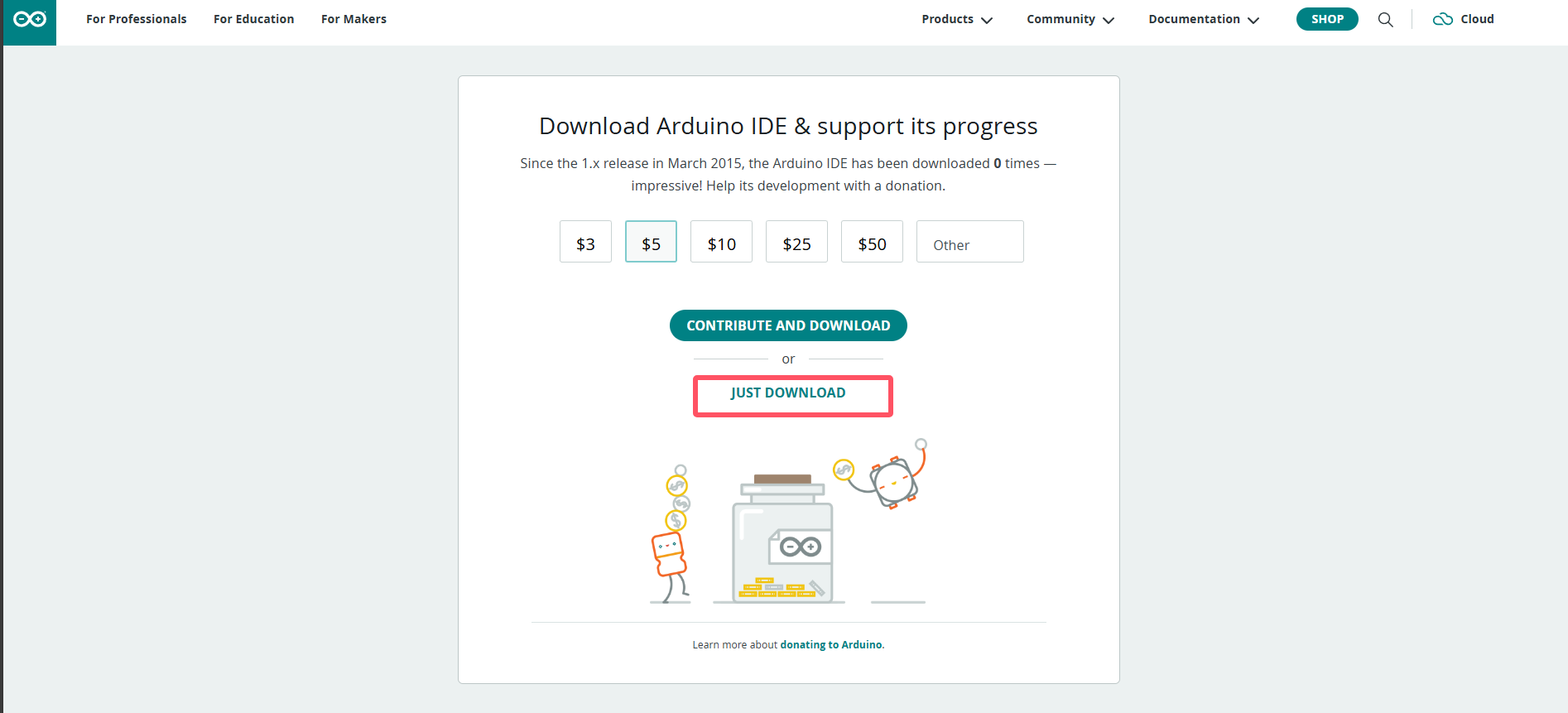

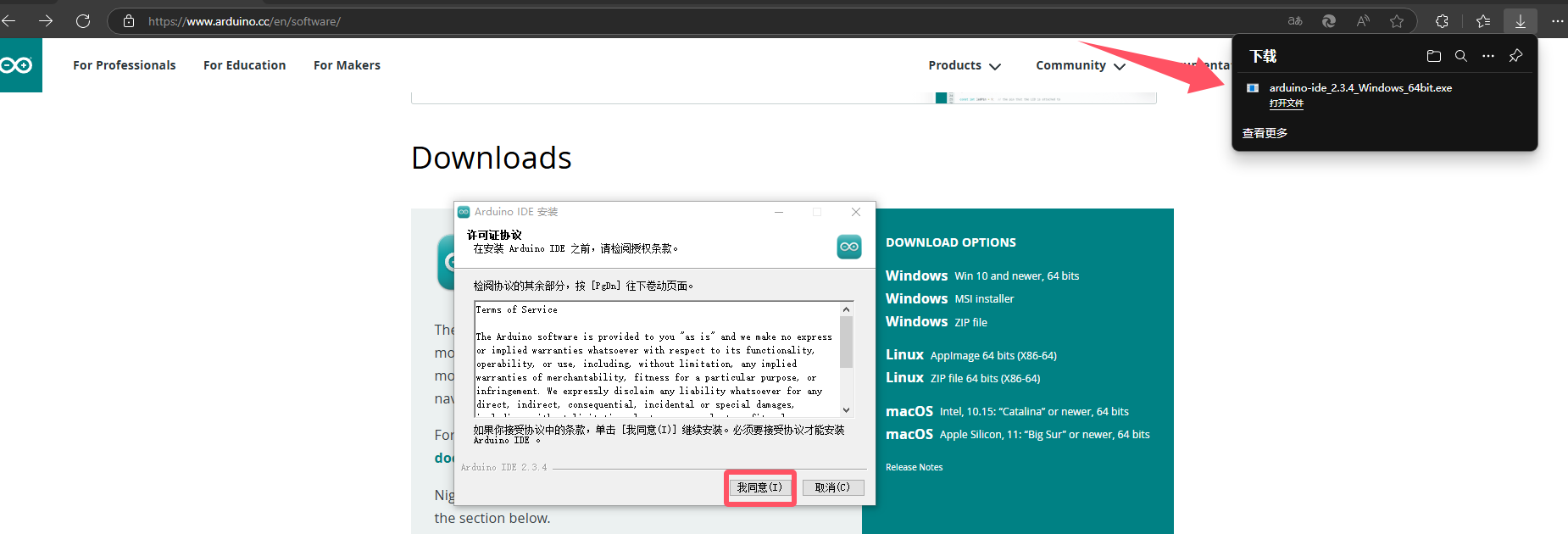

就可以下载最新的2.3.4版本IDE了.如果出现下面了这个界面，就选择，直到他开始下载就可以啦，如果没有的话请直接忽略.!

安装过程就很简单了，一直点我同意或者下一步就行了

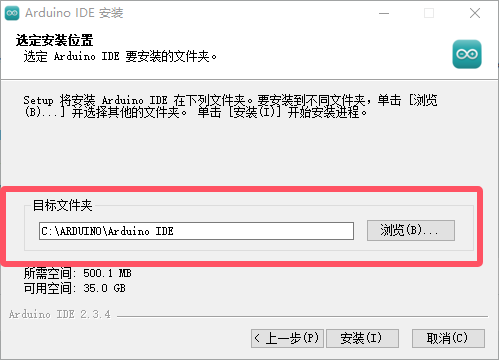

注意，到了这一步的时候我们要记住安装路径，确保自己下次可以找到这个文件,确定没问题就点击安装。

到了这里Arduino IED已经下载安装好啦。

下载USB芯片驱动#

接下来就是下载CH340驱动了，，驱动提取链接: https://www.wch.cn/downloads/category/67.html

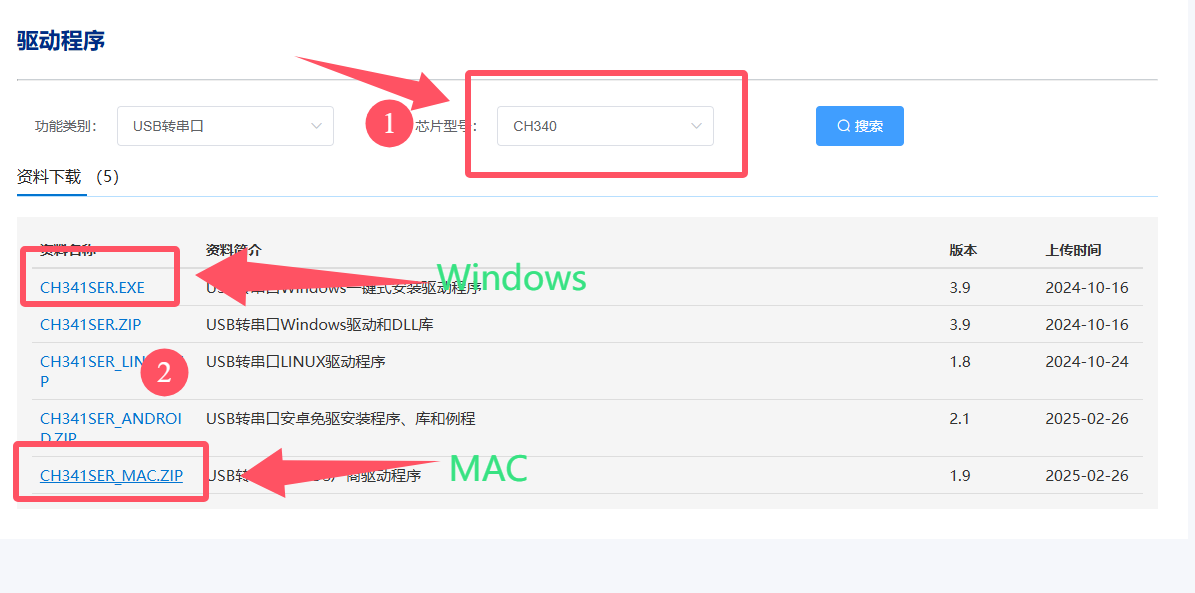

第一步我们选择和自己板子一样的芯片型号，第二步根据自己的电脑系统选择合适的驱动下载。

WINDOWS版本驱动#

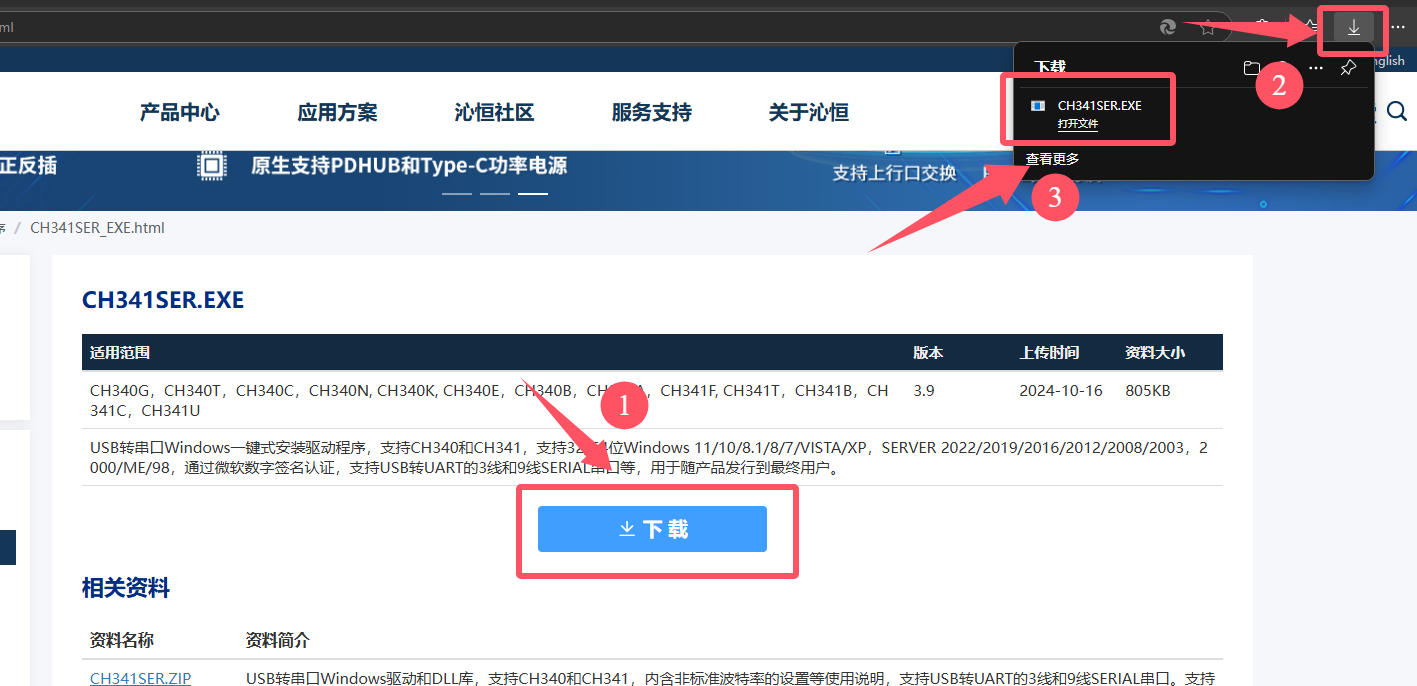

选择Windows版本的驱动点击进去后，我们选择下载，随后在右上角找到下载图标，打开下载的文件。

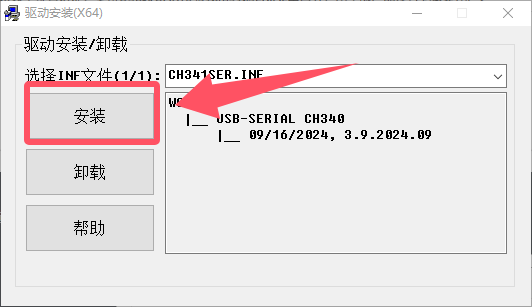

打开文件后我们点击安装就可以。

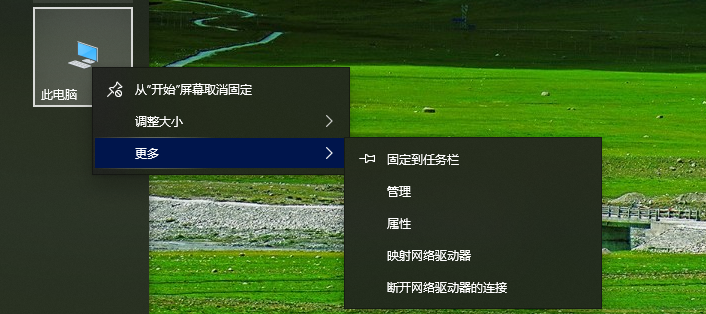

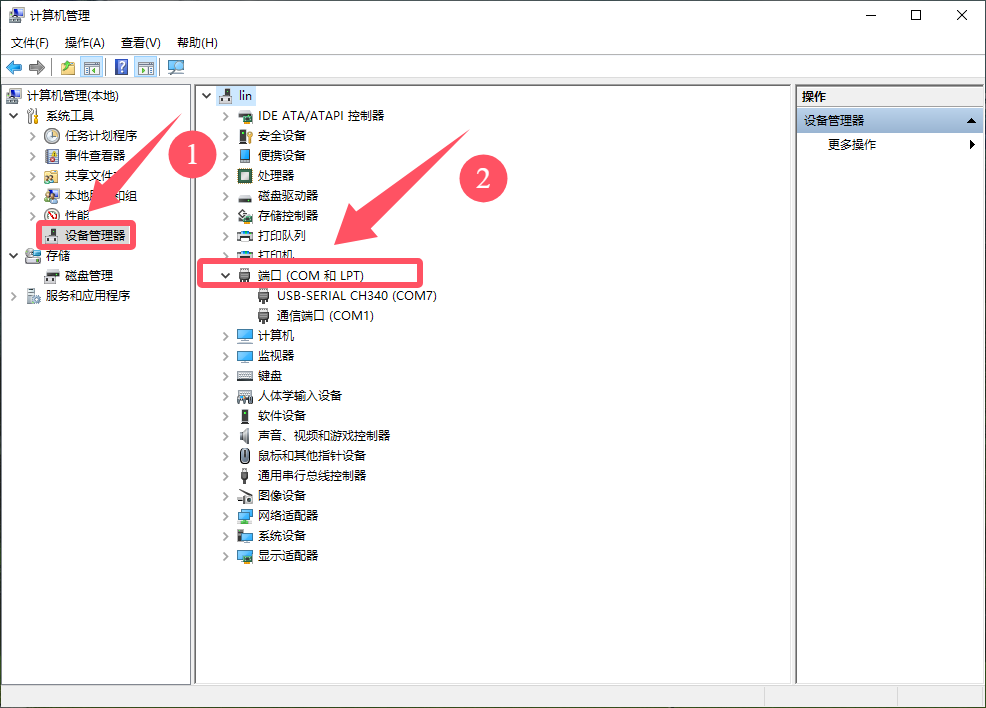

随后我们检查一下驱动安装是否成功，将控制板用USB线连接在电脑上后我们要寻找到设备管理器，在电脑桌面的左下角有个，点击之后我们找到此电脑，随后右击鼠标，是右击鼠标哦！选择更多，点击管理。

点击之后我们就可以找到设备管理器啦

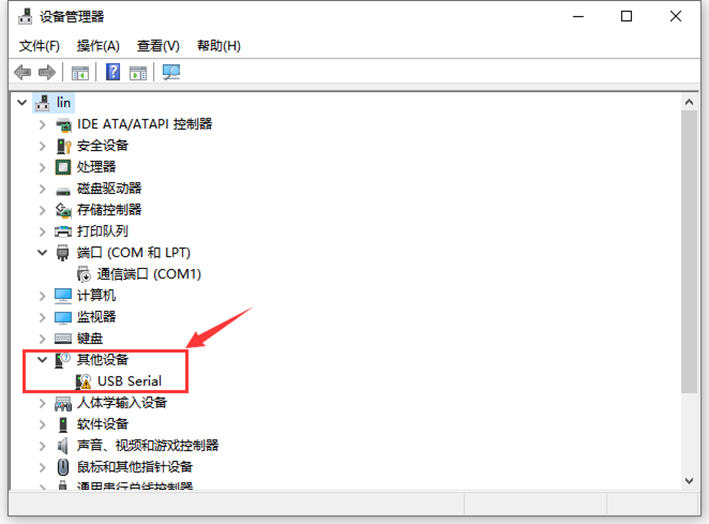

下图的样子是安装失败的显示，需要重新安装或者换个接口试试，如果成功，请跳过这张。

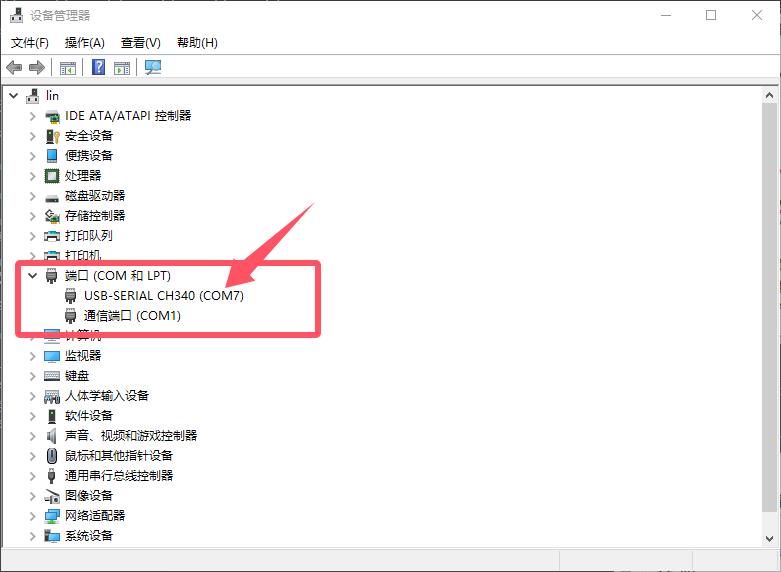

确保设备管理器中显示的端口如图所示就代表安装成功了

MAC版本驱动安装#

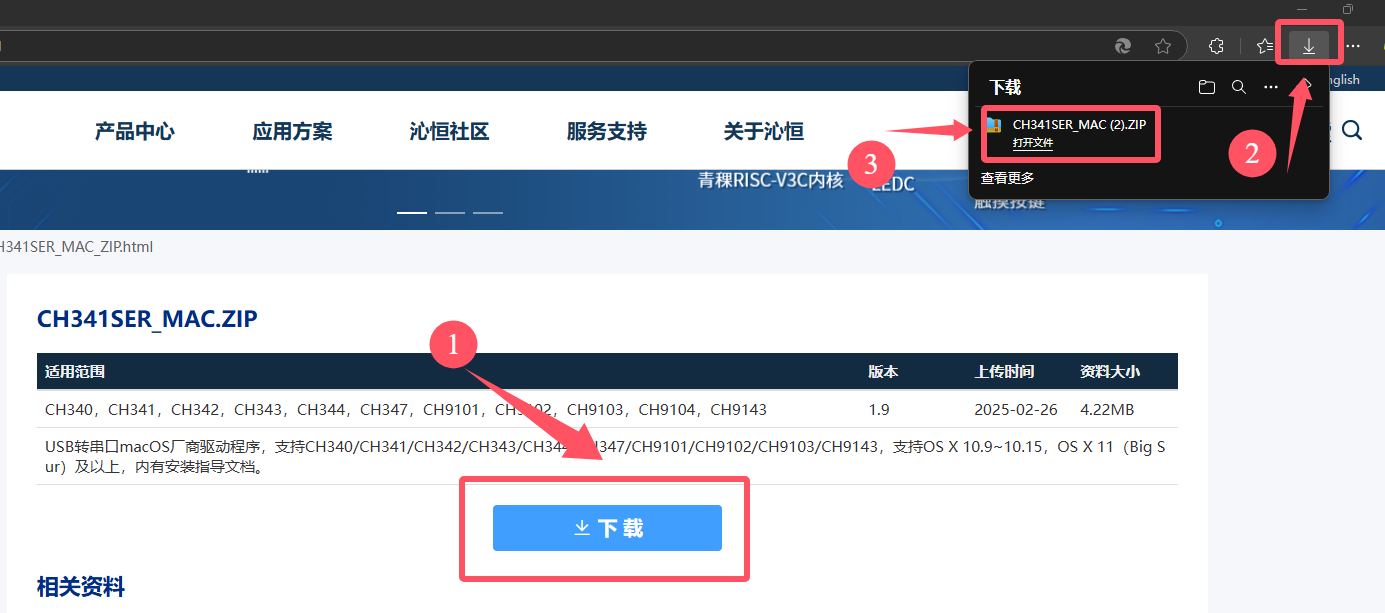

选择适合MAC的软件下载，进去到其中后我们点击下载，随后在下载栏中找到自己的下载的软件。

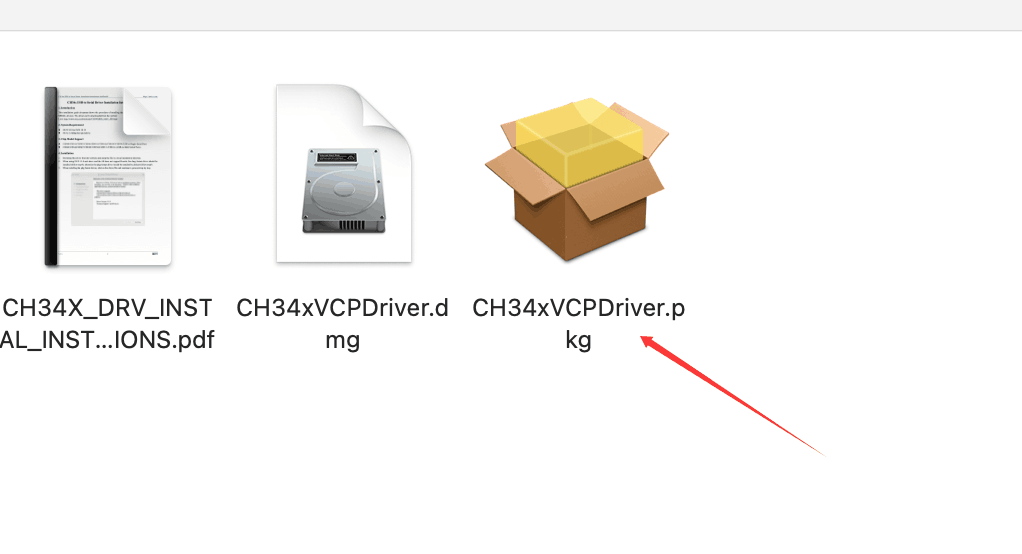

打开安装包后我们就可以获得这三个文件，切记！！三个文件要放在一个文件夹里！！！随后我们点击后缀为PKG的文件进行安装。

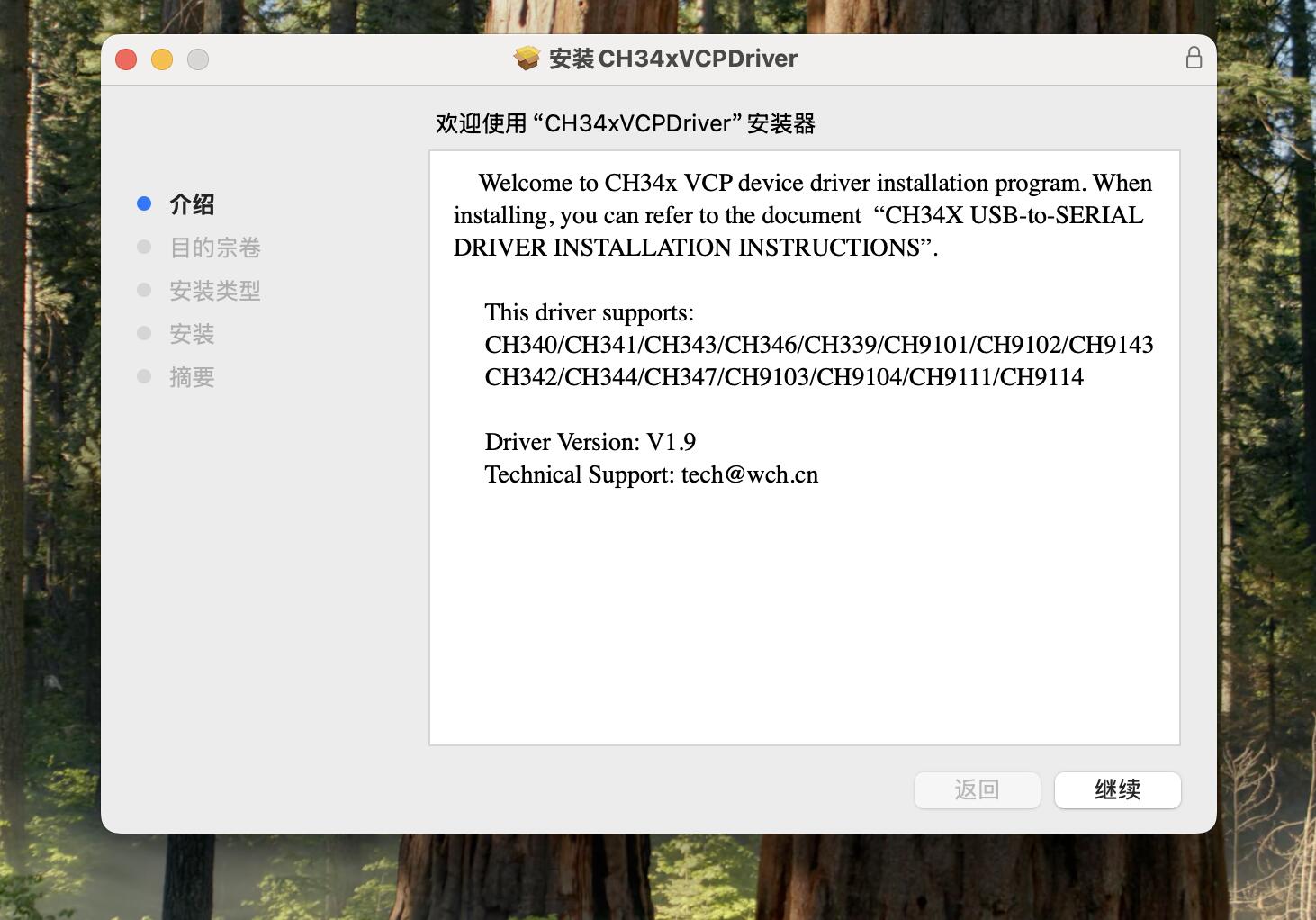

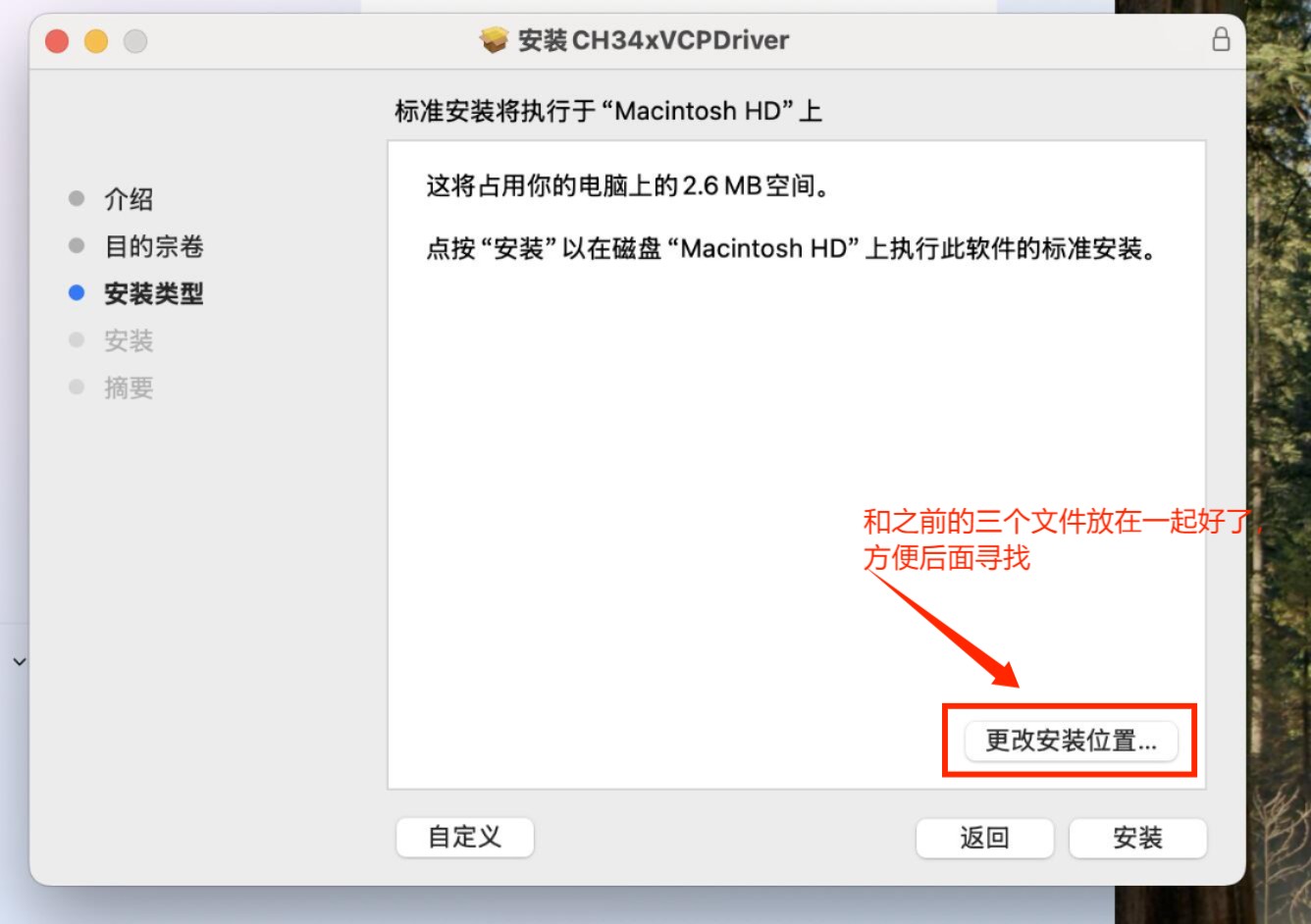

接下来还是一样的，继续，下一步，安装三部曲就好啦，不过还是要注意，安装的位置一定要清楚哦。

Arduino IDE代码烧入#

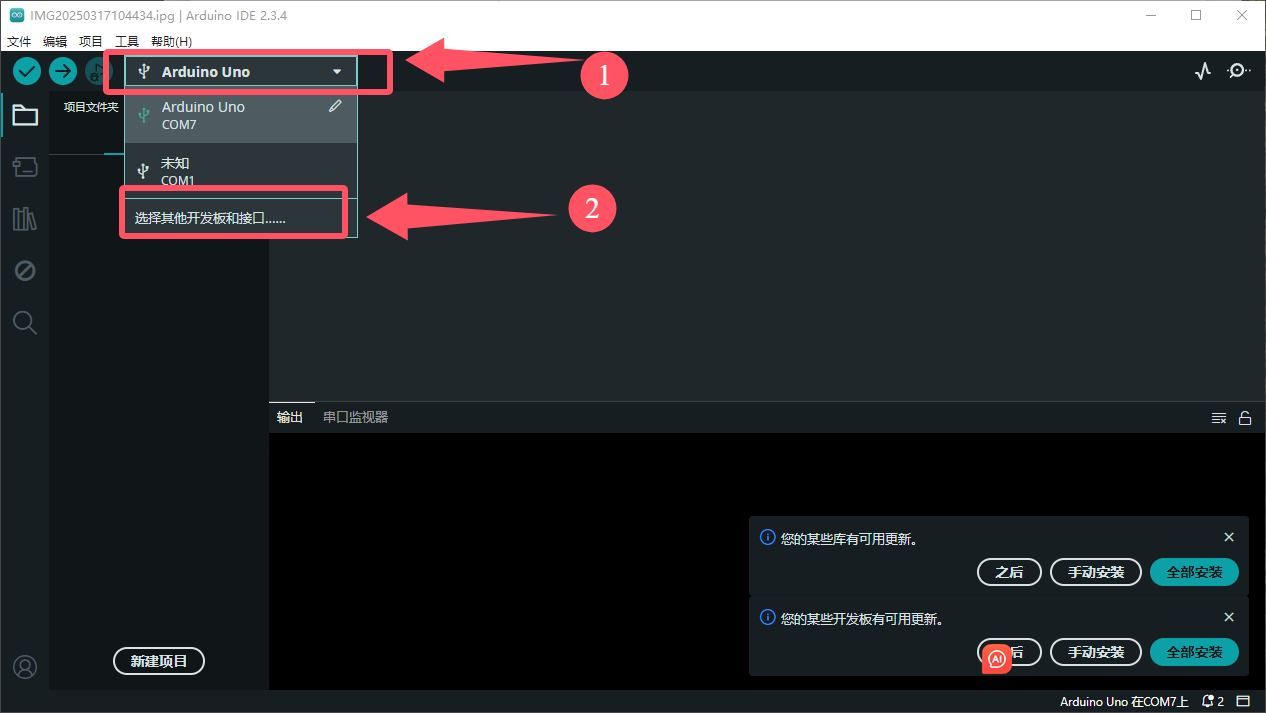

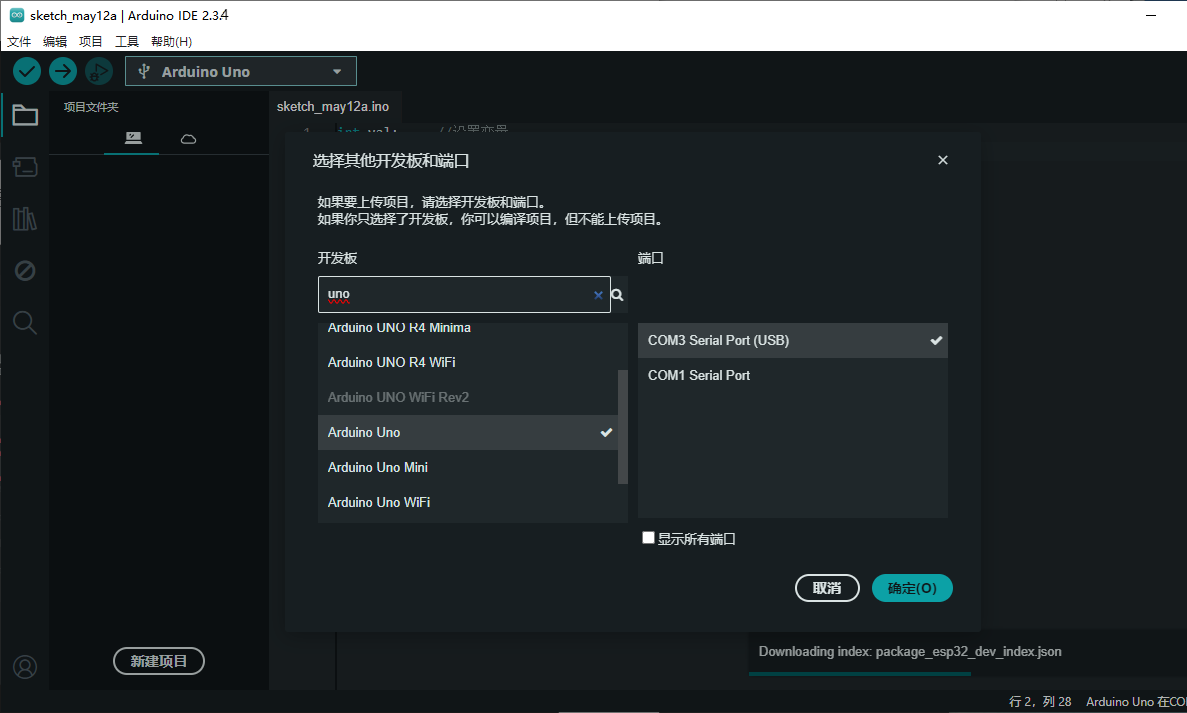

首先我们点击图标，打开Arduino IDE，按照图片顺序依次选择我们的开发板和端口（一定要选择正确的开发板和端口哦，不然是无法连接的！！)

先输入我们板子的关键字，随后选择正确的开发板，在选择对应的端口，没问题后点击确定。

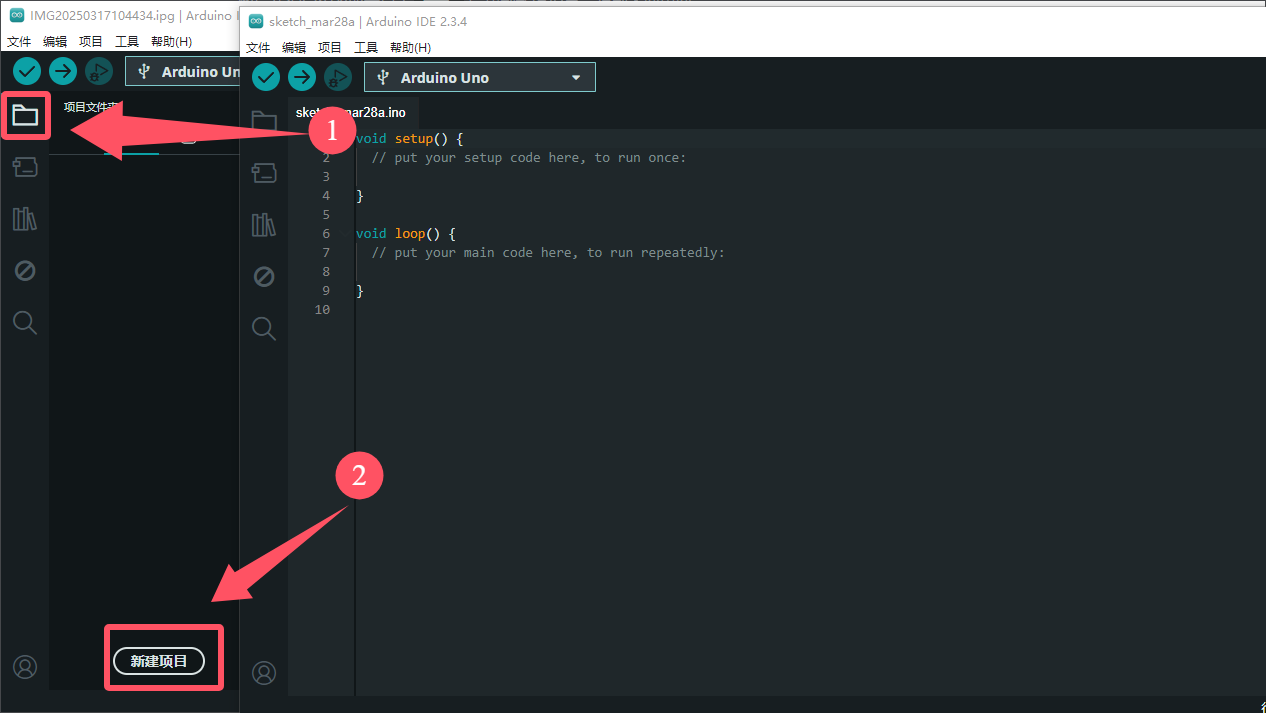

随后我们Ctrl+N或者点击后找到新建项目，得到下面界面。

将代码复制进去，注意，一定要将原来的代码全部删除干净哦！

int val;     //设置变量
int ledpin=13;  //设置led引脚为13

void setup()
{
  Serial.begin(9600);    //设置波特率
  pinMode(ledpin,OUTPUT);   //设置引脚模式
}

void loop()
{
  val=Serial.read();    //将串口赋值参数
  if(val=='R')          //进行串口参数条件判断
    {
    digitalWrite(ledpin,HIGH);    //灯亮
    delay(500);                  //等待500毫秒
    digitalWrite(ledpin,LOW);     //灯灭
    delay(500);                 //等待500毫秒
    Serial.println("Hello World!");   //串口输出Hello World!
    }
}

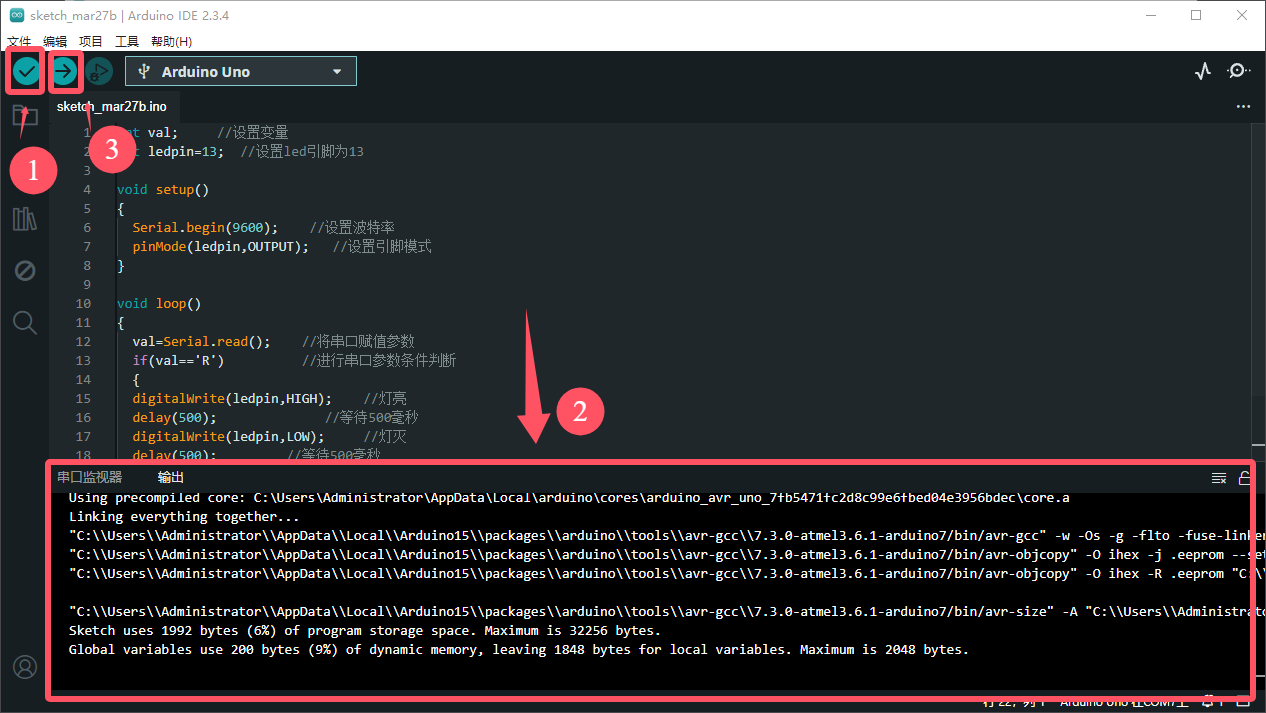

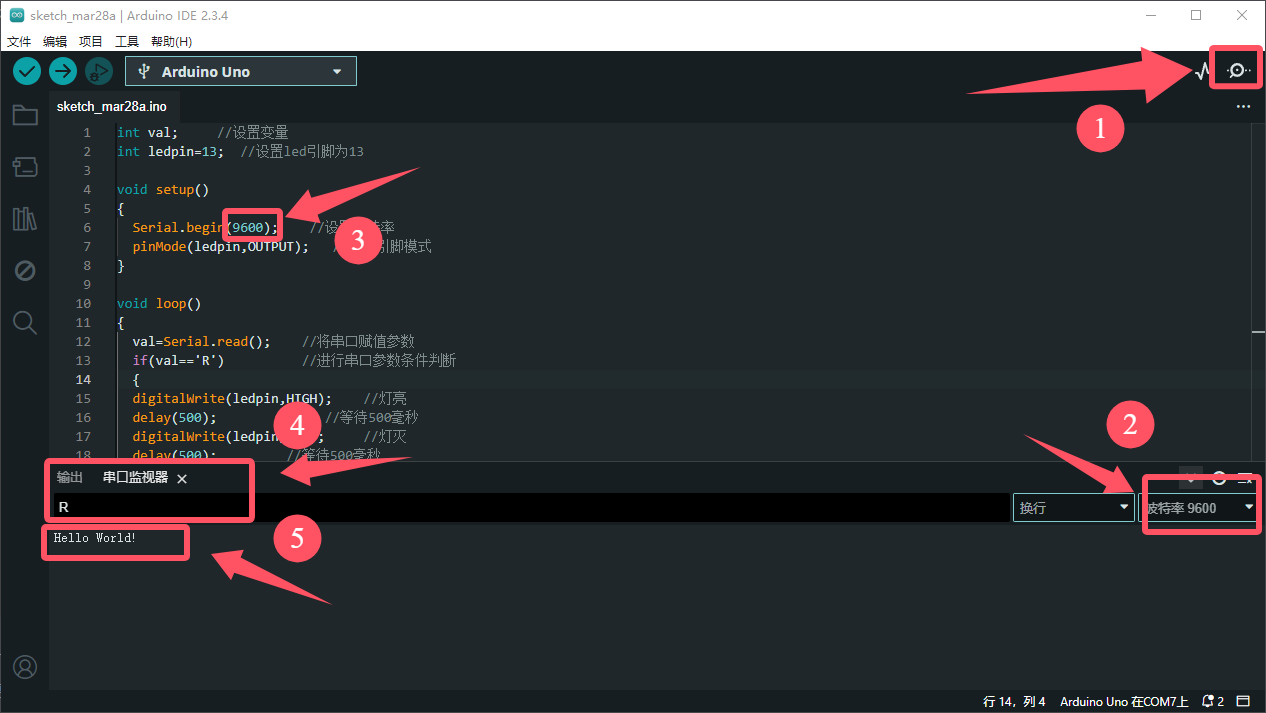

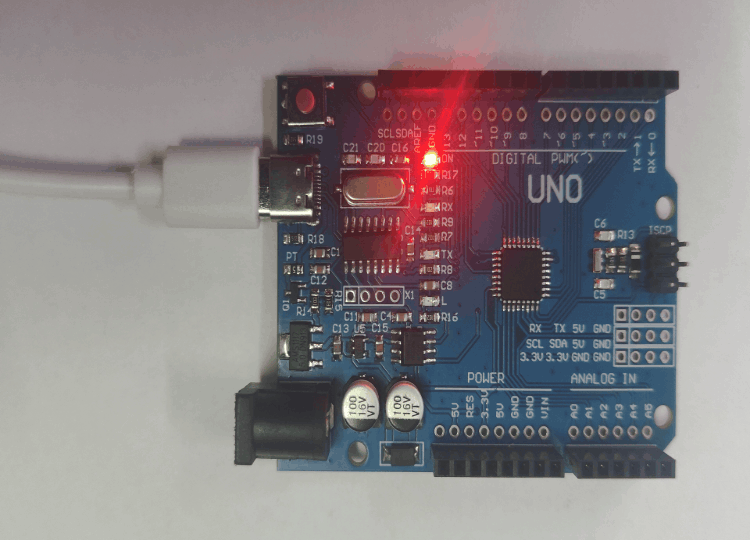

一切没问题之后，我们就要开始编译和烧入程序啦，按照顺序点击，出现下面框选的东西（这是代表程序没有问题，要是没有出现下面输出框框内的东西要检查代码是否正确哦)，之后再次点击
