Arduino#

1. Arduino简介#

Arduino是一款开源电子原型平台，适合爱好者、学生和专业开发者使用。它由易于使用的硬件和软件组成，使用户能够创建互动电子项目。Arduino核心是一块可编程的微控制器，通常与各种传感器、执行器和显示器进行连接，以实现各种功能。

Arduino的编程语言基于C/C++，用户可以利用Arduino IDE编写代码并将其上传到开发板。该平台具有丰富的社区支持和大量的教学资源，使新手能够快速上手，创造出有趣和实用的项目。

2. Arduino的主要功能#

开源硬件：
- Arduino的硬件设计和软件都是开源的，用户可以自由修改和分享。
易于编程：
- Arduino IDE提供了简单的编写、编译和上传代码的环境。内置库和示例代码可以帮助用户轻松实现各种功能。
多种硬件支持：
- Arduino平台支持多种传感器和模块，适合进行各种项目设计。
丰富的社区资源：
- 大量在线教程、论坛和项目分享，方便用户获取帮助和灵感。

3. 接线图#

4. 测试代码#

安装库

下载资料：Arduino

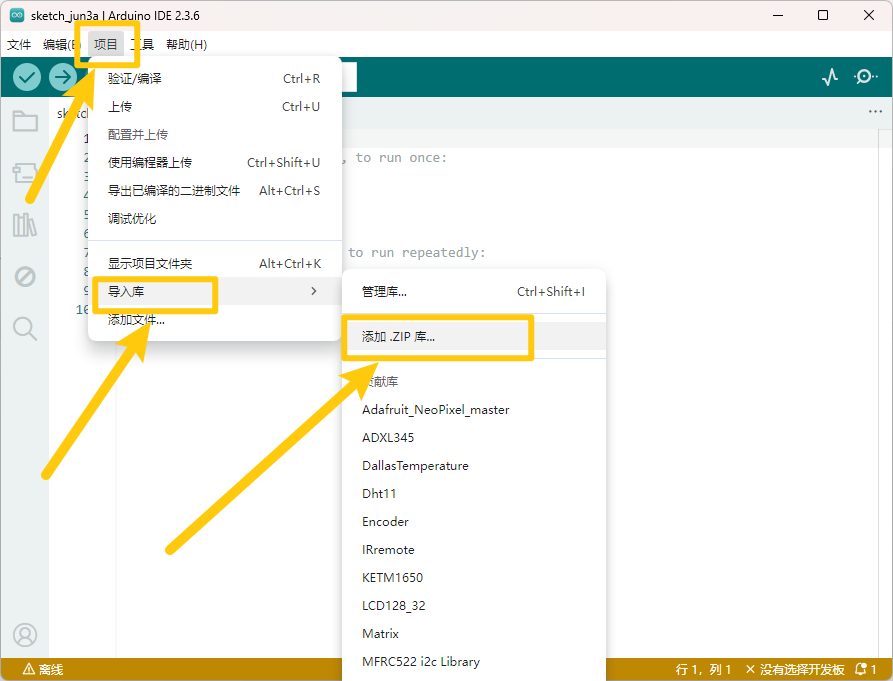

打开Arduino IDE，选择“项目”，选择“导入库”，再选择“添加.ZIP库”。

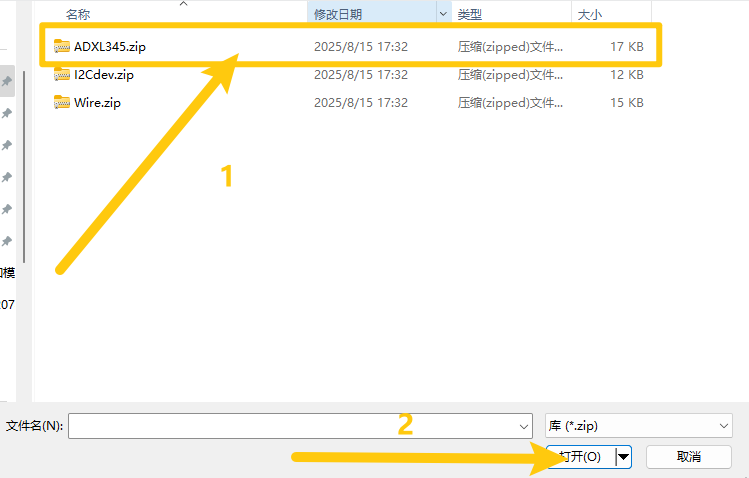

找到下载资料的存放位置，打开文件夹找到库文件，选择要导入的库，点击“打开”。

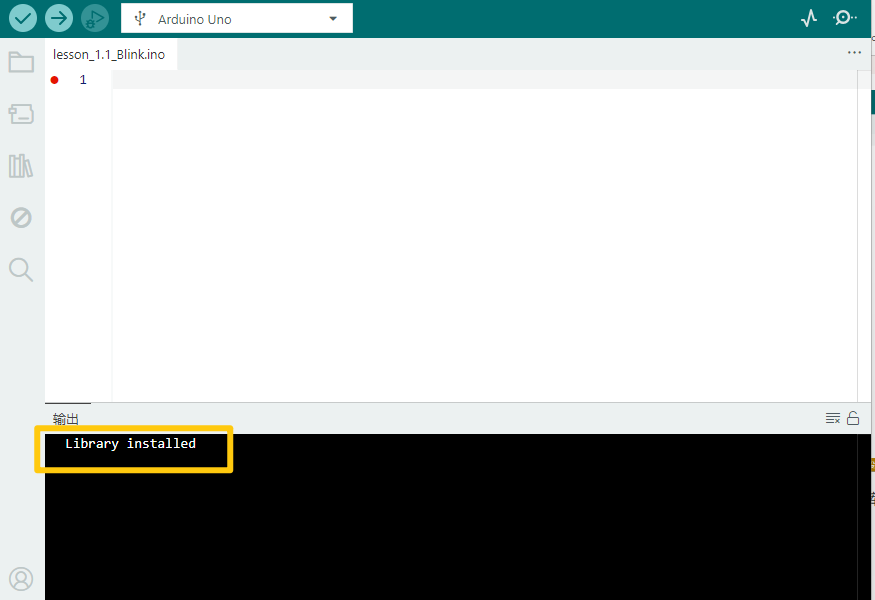

出现“Library installed”证明库导入成功.

以下是一个使用ADXL345加速度传感器的示例代码，用于读取传感器的加速度值并在串口监视器上显示。

#include <Wire.h>
#include <I2Cdev.h>
#include <ADXL345.h> // ADXL345库

float X = 0;
float Y = 0;
float Z = 0;

ADXL345 accel;

void setup() {
    Serial.begin(9600); // 初始化串口通信
    Wire.begin(); // 初始化I2C通信
    accel.initialize(); // 初始化ADXL345传感器
}

void loop() {
    // 读取加速度值
    X = accel.getAccelerationX();
    Y = accel.getAccelerationY();
    Z = accel.getAccelerationZ();

    // 打印加速度值
    Serial.print("X: ");
    Serial.print(X);
    Serial.print("g Y: ");
    Serial.print(Y);
    Serial.print("g Z: ");
    Serial.print(Z);
    Serial.println("g");

    delay(100); // 等待100毫秒
}

5. 代码说明#

该代码展示了如何使用ADXL345加速度传感器获取和显示加速度值：

初始化变量：
- 定义三个浮点变量X、Y和Z，用于存储加速度值。
初始化传感器：
- 在setup()函数中，使用accel.initialize();来初始化ADXL345传感器。
读取加速度值：
- 在loop()函数中，通过调用accel.getAccelerationX()、accel.getAccelerationY()和accel.getAccelerationZ()来获取X、Y和Z轴的加速度值。
串口输出：
- 将读取到的加速度值打印到串口监视器上，用户需设置波特率为9600。

6. 测试结果#

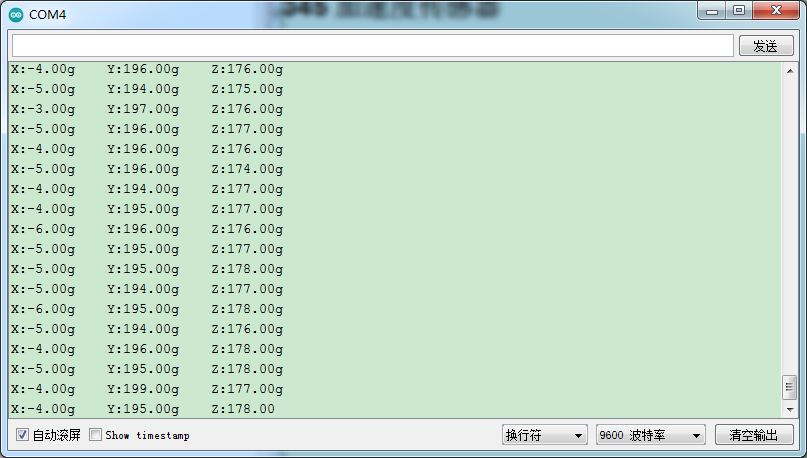

上传测试代码后，利用USB供电，并打开串口监视器，按波特率9600进行设置。串口监视器将显示传感器对应的X、Y、Z的加速度值，单位为g，如下图所示。
