Mixly#
1. Mixly图形化编程软件介绍#
Mixly是一款适合初学者和学生的开源图形化编程软件，旨在通过可视化编程环境简化硬件控制。用户可以通过拖曳模块，轻松创建Arduino项目，从而控制LED灯、传感器和其他电子元件。Mixly不仅能帮助学习编程的基本概念，还能够激发创意思维，并提供了一种乐趣横生的学习方式，适合课堂教学和个人项目。
Mixly支持多种Arduino型号，并为用户提供许多现成的示例和教程，帮助快速上手。
2. 接线图#
接线图：
3. 测试代码#
实现步骤#

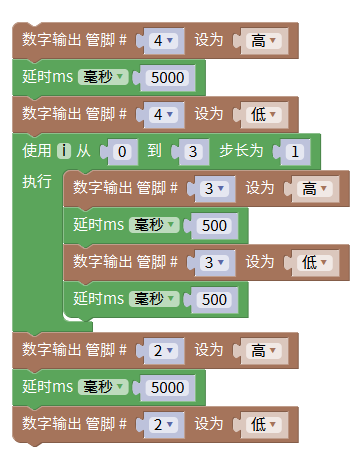

在输入/输出栏拖出数字输出模块，设置引脚为4，电平为高电平（绿灯亮）
在控制栏里拖出延时模块，设置延时5秒
在输入/输出栏拖出数字输出模块，设置引脚为4，电平为低电平（绿灯灭）

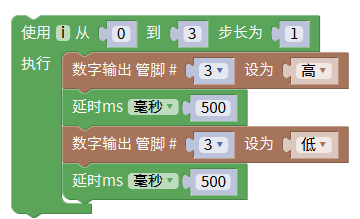

在控制栏拖出for循环模块，设置从0到3步长为1
在输入/输出栏拖出数字输出模块，设置引脚为3，电平为高电平（黄灯亮）；在控制栏里拖出延时模块，设置延时0.5秒，并放在for循环模块的执行里
在输入/输出栏拖出数字输出模块，设置引脚为3，电平为低电平（黄灯灭）；在控制栏里拖出延时模块，设置延时0.5秒，并放在for循环模块的执行里
在输入/输出栏拖出数字输出模块，设置引脚为2，电平为高电平（红灯亮）
在控制栏里拖出延时模块，设置延时5秒
在输入/输出栏拖出数字输出模块，设置引脚为2，电平为低电平（红灯灭）
4. 生成代码#
通过上述图形化模块可以生成以下Arduino代码：
5. 实验结果#
上传代码成功后，上电运行模块，三个LED将自动模拟交通灯的运行方式：
绿灯亮起5秒，代表通行。
黄灯闪烁三次，每次持续0.5秒，警示即将变红。
红灯亮起5秒，代表停止通行。
这个项目有效展示了Mixly软件的直观性和便利性，同时也让学习者通过实际操作理解了编程和电子控制的基本原理。
