2.2.1 wifi控制基础#

2.2.1.1 简介#

我们知道UNO开发板是没有WiFi功能的，那么我们就只能借助WiFi模块来实现WiFi控制的功能。课程中我们使用ESP8266串口WIFI ESP-01S模块，它是一款超低功耗的UART-WiFi 透传模块，拥有业内极富竞争力的封装尺寸和超低能耗技术，专为移动设备和物联网应用设计，可将用户的物理设备连接到Wi-Fi 无线网络上，进行互联网或局域网通信，实现联网功能。

注意：ESP-01S的串口与UNO开发板的模拟串口的波特率必须是750，原因是UNO开发板的模拟串口使用太快的波特率容易丢失接收与发送的数据。

2.2.1.2 所需模块#

名称	数量	图片

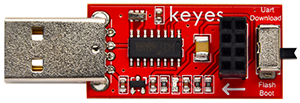

Keyes USB转ESP-01S WIFI模块串口测试扩展板	1

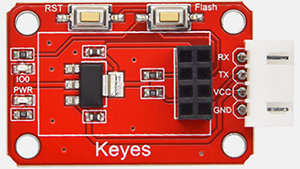

keyes brick ESP-01S Arduino wifi转串口扩展	1
ESP-01S模块	1
4P 双头XH2.54插头 VCC-GND反向	1

2.2.1.3 ESP-01S模块参数#

支持无线802.11 b/g/n 标准
支持STA/AP/STA+AP 三种工作模式
内置TCP/IP协议栈，支持多路TCP Client连接
支持丰富的Socket AT指令
支持UART/GPIO数据通信接口
支持Smart Link 智能联网功能
支持远程固件升级（OTA）
内置32位MCU，可兼作应用处理器
超低能耗，高集成度的 Wi-Fi 芯片，适合电池供电应用
超宽工作温度范围：0°C 至 +60°C
3.3V 单电源供电

2.2.1.4 如何给ESP-01S模块烧录代码#

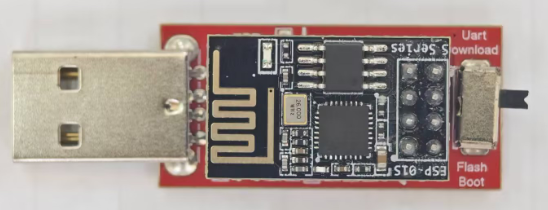

① 将ESP8266串口WIFI ESP-01S模块正确方向插入USB转ESP-01S WIFI模块串口测试扩展板上。

a30

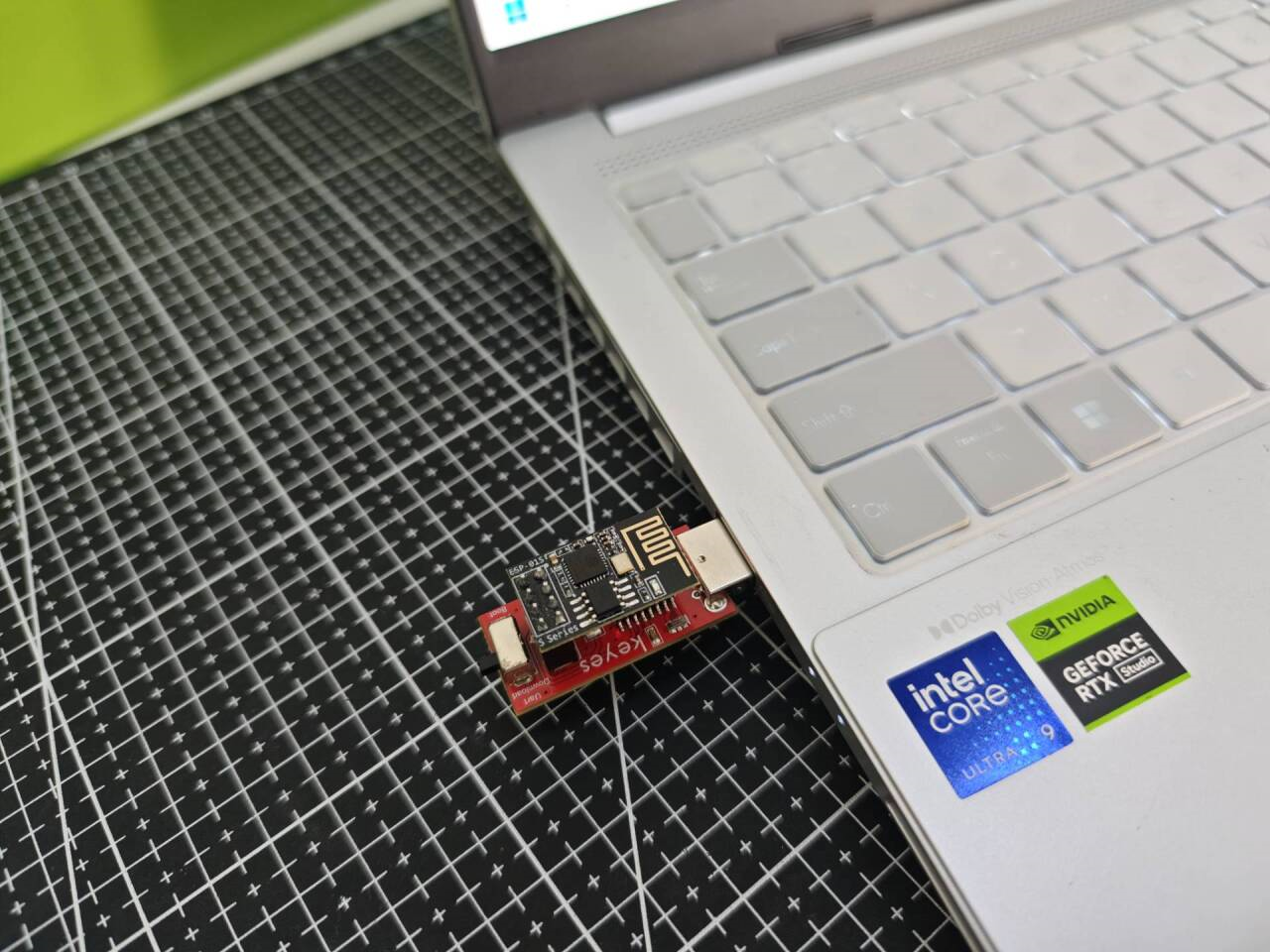

② 先将USB转ESP-01S WIFI模块串口测试扩展板上的拨码开关拨到UartDownload端，再将USB转ESP-01S WIFI模块串口测试扩展板插入电脑的USB口。

a31

③ 打开Arduino IDE 2.3.6 版本并安装ESP8266开发板，安装ESP8266有两种方法：

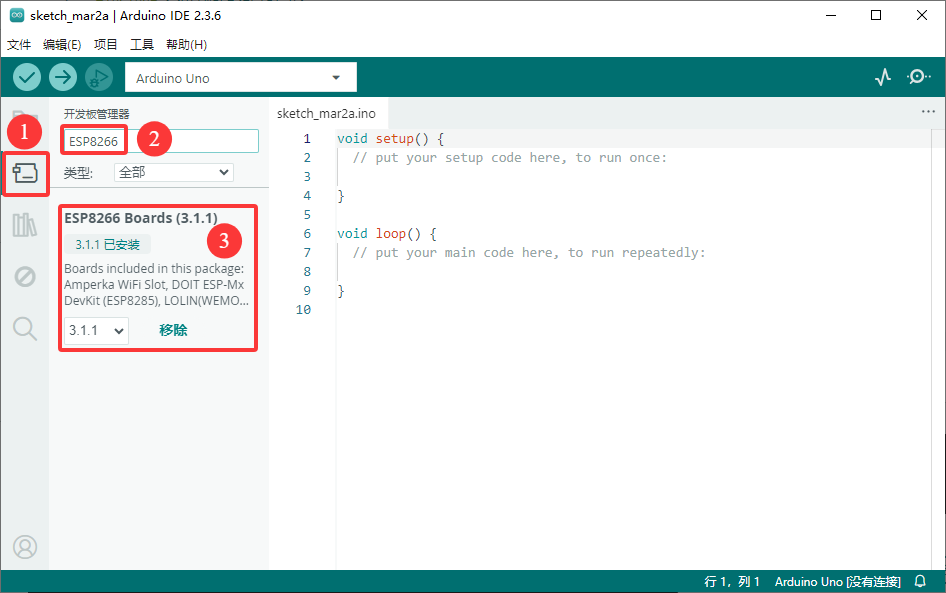

方法1： 打开Arduino IED 然后点击左侧的开发板管理器 a32 在搜索栏中搜索ESP8266，然后点击安装即可。

a32-1

方法2 下载下方链接中的ESP8266 离线安装程序，然后关闭Arduino IDE 双击运行ESP8266离线安装程序即可。

点击下载ESP8266离线安装程序

a32-2

④ 添加库文件，在"file"文件夹中找到"库文件"夹，进入后便能找到库文件，我们将所有库文件进行添加。

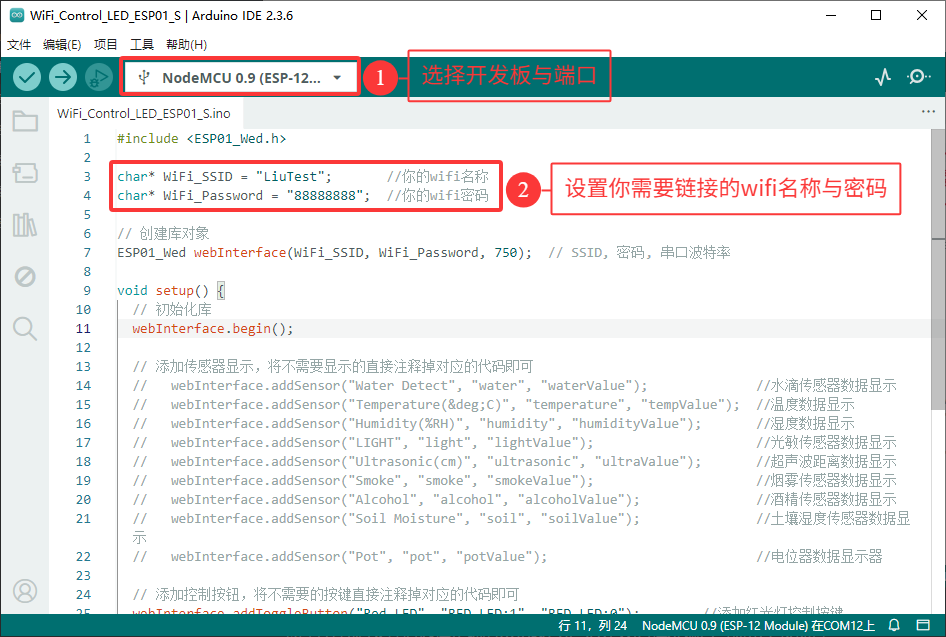

⑤ 打开我们提供的代码文件，这里我们以2.2.1 控制LED灯代码为例：打开课程代码文件中的ESP01-S代码文件中的代码文件“WiFi_Control_LED_ESP01_S.ino” ，然后选择开发板为NodeMCU 0.9

注意：你需要将WiFi的SSID名称改成你的WiFi名称还有你的WiFi密码，并且你的wifi频率必须是2.4GHz的否则ESP-01S将连接不上wifi。

a33

⑥ 打开代码文件后选择正确的USB转ESP-01S WIFI模块端口号点击上传即可

2.2.1.5 UNO与ESP-01S模块的通信#

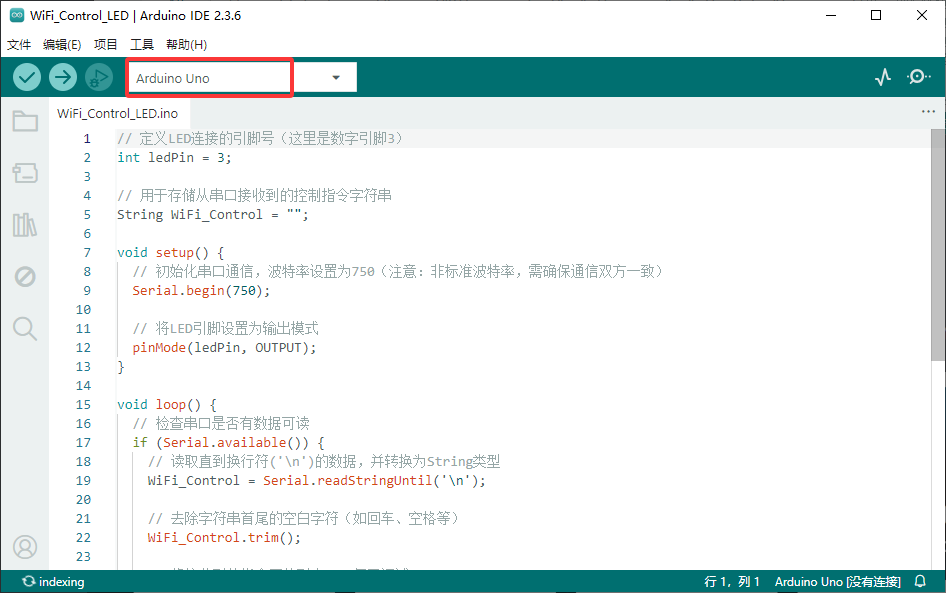

① ESP-01S模块烧录了代码后我们将为UNO烧录匹配控制的代码，打开2.2.1 控制LED灯代码文件夹中的"UNO代码"文件夹然后打开WiFi_Control_LED.ino程序选择开发板为“Arduino UNO”。

a34

② 选择UNO开发板的端口然后上传代码

③ 使用ESP-01S Arduino wifi转串口扩展板将ESP-01S模块连接到UNO开发板上的 |V|G|RX|TX| 口，将LED灯模块接到D3口。

注意：使用连接线的接口方向，接错了可能会烧坏模块的！！！

ESP-01S	UNO扩展包
GND（黑色线）	VCC （红色线）
VCC（红色线）	GND （黑色线）
TX （蓝色线）	RX （蓝色线）
RX (绿色线)	TX （绿色线）

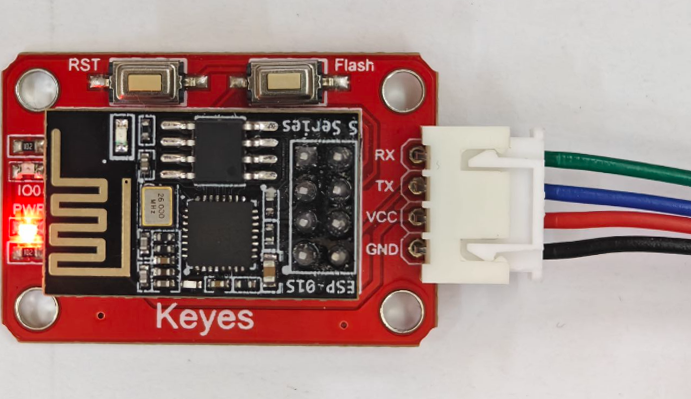

ESP-01S 正确接线图：（注意线的颜色顺序）

a36

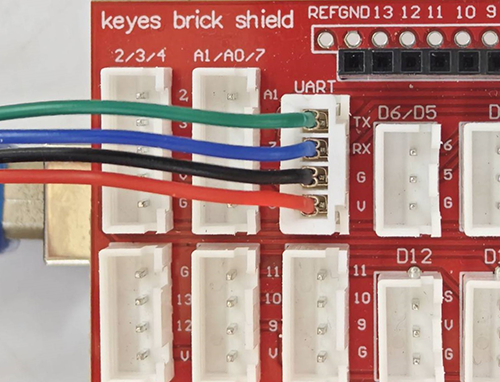

UNO 扩展包正确接线图：（注意线的颜色顺序）

a37

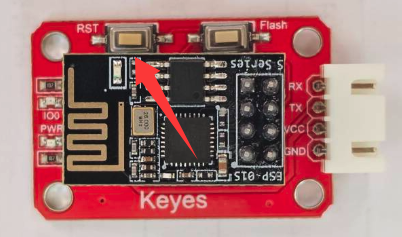

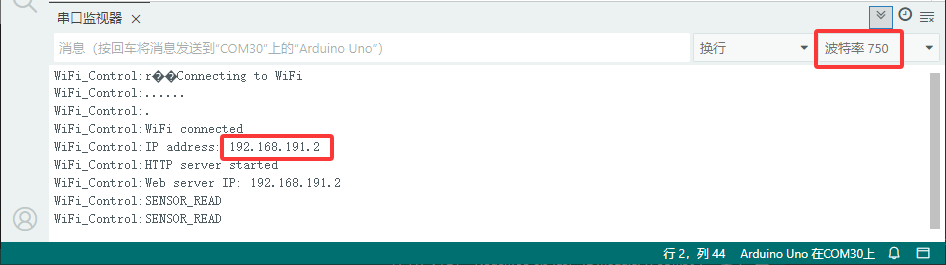

④打开UNO开发板的串口，并按“ESP-01S Arduino wifi转串口扩展板”上的RST按键使ESP-01S模块复位重新连接WiFi并打印IP地址

a39

a40

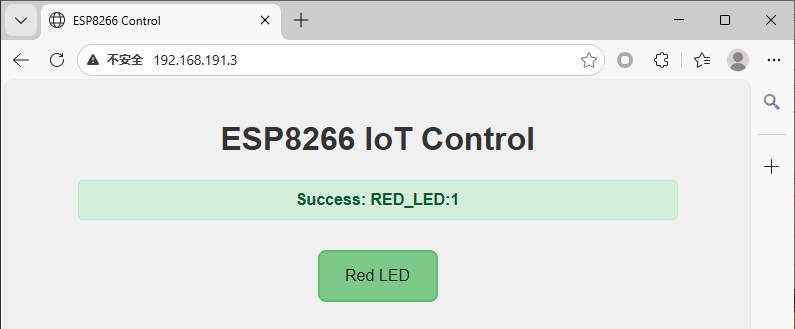

⑤ 使用电脑或者手机平板连接ESP-01S模块连接的WiFi，然后在浏览器中输入IP地址我的是192.168.191.2你的需要看串口打印中的，便能进入控制网页了。注意：必须与ESP-01S模块连接同一个wifi才能进入控制页面。

发送按键控制指令时，UNO开发板会有一个应答的程序，如果没有应答就会默认数据发送失败。当你按下按键时会出现

Sending:RED_LED:1 ：表示发送指令“RED_LED:1”

Success:RED_LED:1 ：表示发送指令“RED_LED:1” 成功

Network error ：表示发送指令失败

a41

a42

a43

⑥ 点击按键即可远程控制LED灯的亮灭了。

2.2.1.6 UNO发送数据到ESP-01S模块的格式#

发送数据方式就是通过串口打印将数据发送到串口上，然后ESP-01S就会通过串口读取数据。

发送数据格式：传感器名称（已经再库的内部定义好不能更改）:传感器数据值

水滴传感器数据发送代码：

Serial.println("WATER:"+ String(WaterValue));

DHT11温度数据发送代码：

 Serial.println("TEMP:" + String(TemperialValue));

DHT11湿度数据发送代码：

 Serial.println("HUM:" + String(HumidityValue));

光敏传感器数据发送代码：

 Serial.println("LIGHT:" + String(LightValue));

超声波传感器距离数据发送代码：

 Serial.println("ULTRA:" + String(DistanceValue));

烟雾传感器数据发送代码：

 Serial.println("SMOKE:" + String(SmokeValue));

酒精传感器数据发送代码：

 Serial.println("ALCOHOL:" + String(AlcoholValue));

土壤湿度传感器数据发送代码：

 Serial.println("SOIL:" + String(SoilValue));

电位器数据发送代码：

 Serial.println("POT:" + String(PotentiometerValue));
