2.2.3 wifi控制多个led灯#

2.2.3.1 简介#

前面我们学习了如何使用WiFi控制单个LED灯的亮灭，那么如果是多个LED灯或者别的执行器呢？本节课程将会告诉你如何控制个led灯。

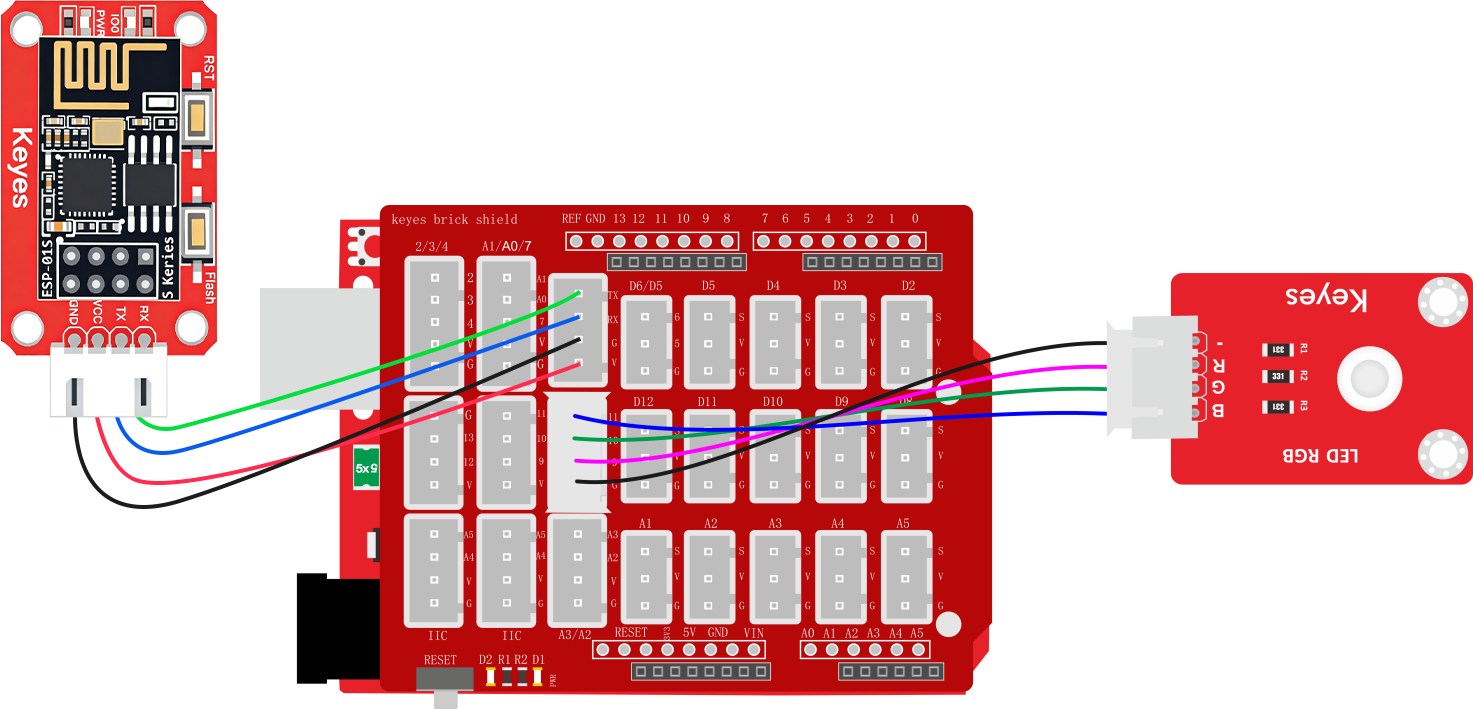

2.2.3.2 接线#

注意：UNO代码上传完毕后再将ESP-01S模块连接到UNO扩展板上，连接时注意ESP-01S模块接口的线序，GND对应黑色线，VCC对应红色线，不要接错！！！

a56

2.2.3.3 ESP-01S 代码#

注意：波特率需要慢一点不能太快，因为数据传输太快容易丢失数据！！建议波特率为“750”

请注意，你需要将SSID 名称与PASSWD 密码修改成你需要连接的WiFi的，并且这个WiFi需要是2.4GHz频段的。

#include <ESP01_Wed.h>

char* WiFi_SSID = "LiuTest";       //你的wifi名称
char* WiFi_Password = "88888888";  //你的wifi密码

// 创建库对象
ESP01_Wed webInterface(WiFi_SSID, WiFi_Password, 750);  // SSID, 密码, 串口波特率

void setup() {
  // 初始化库
  webInterface.begin();

  // 添加传感器显示，将不需要显示的直接注释掉对应的代码即可
  //   webInterface.addSensor("Water Detect", "water", "waterValue");              //水滴传感器数据显示
  //   webInterface.addSensor("Temperature(&deg;C)", "temperature", "tempValue");  //温度数据显示
  //   webInterface.addSensor("Humidity(%RH)", "humidity", "humidityValue");       //湿度数据显示
  //   webInterface.addSensor("LIGHT", "light", "lightValue");                     //光敏传感器数据显示
  //   webInterface.addSensor("Ultrasonic(cm)", "ultrasonic", "ultraValue");       //超声波距离数据显示
  //   webInterface.addSensor("Smoke", "smoke", "smokeValue");                     //烟雾传感器数据显示
  //   webInterface.addSensor("Alcohol", "alcohol", "alcoholValue");               //酒精传感器数据显示
  //   webInterface.addSensor("Soil Moisture", "soil", "soilValue");               //土壤湿度传感器数据显示
  //   webInterface.addSensor("Pot", "pot", "potValue");                           //电位器数据显示器

  // 添加控制按钮，将不需要的按键直接注释掉对应的代码即可
  webInterface.addToggleButton("Red LED", "RED_LED:1", "RED_LED:0");        //添加红光灯控制按键
  webInterface.addToggleButton("Green LED", "GREEN_LED:1", "GREEN_LED:0");  //添加绿光灯控制按键
  webInterface.addToggleButton("Blue LED", "BLUE_LED:1", "BLUE_LED:0");     //添加蓝光灯控制按键
//   webInterface.addToggleButton("White LED", "WHITE_LED:1", "WHITE_LED:0");  //添加白光灯控制按键
//   webInterface.addToggleButton("Relay", "RELAY:1", "RELAY:0");              //添加继电器模块控制按键
//   webInterface.addToggleButton("Laser", "LASER:1", "LASER:0");              //添加激光模块控制按键
//   webInterface.addToggleButton("Water Pump", "PUMP:1", "PUMP:0");           //添加水泵控制按键
//   webInterface.addToggleButton("Motor", "MOTOR:1", "MOTOR:0");              //添加电机控制按键
//   webInterface.addToggleButton("Servo", "SERVO:1", "SERVO:0");              //添加舵机控制按键

  // 打印IP地址
  Serial.print("Web server IP: ");
  Serial.println(webInterface.getIP());
}

void loop() {
  // 主循环
  webInterface.loop();
}

2.2.3.4 ESP-01S 代码说明#

打开ESP01_S代码中的代码文件，将红灯以及绿灯和蓝灯的按键取消注释即可（你也可以使用快捷键Ctrl + /，鼠标光标点击到需要注释的代码行或选中的代码多行代码按Ctrl + /即可达到注释或者取消注释的效果）

2.2.3.5 UNO 代码#

注意：串口波特率一定要与ESP8266的波特率匹配。波特率为“750”

// 定义LED连接的引脚号
int redLedPin = 9;
int greenLedPin = 10;
int blueLedPin = 11;

// 用于存储从串口接收到的控制指令字符串
String WiFi_Control = "";

void setup() {
  // 初始化串口通信，波特率设置为750（注意：非标准波特率，需确保通信双方一致）
  Serial.begin(750);

  // 将LED引脚设置为输出模式
  pinMode(redLedPin, OUTPUT);
  pinMode(greenLedPin, OUTPUT);
  pinMode(blueLedPin, OUTPUT);
}

void loop() {
  // 检查串口是否有数据可读
  if (Serial.available()) {
    // 读取直到换行符('\n')的数据，并转换为String类型
    WiFi_Control = Serial.readStringUntil('\n');

    // 去除字符串首尾的空白字符（如回车、空格等）
    WiFi_Control.trim();

    // 将接收到的指令回传到串口，便于调试
    Serial.print("WiFi_Control:");
    Serial.println(WiFi_Control);
  }

  // 判断接收到的指令内容并执行相应操作
  if (WiFi_Control == "RED_LED:1") {
    // 点亮LED（高电平）
    digitalWrite(redLedPin, HIGH);
    // 发送应答指令到串口
    Serial.println("ACK:RED_LED:1");

  } else if (WiFi_Control == "RED_LED:0") {
    // 熄灭LED（低电平）
    digitalWrite(redLedPin, LOW);
    // 发送应答指令到串口
    Serial.println("ACK:RED_LED:0");
  } else if (WiFi_Control == "GREEN_LED:1") {
    // 熄灭LED（低电平）
    digitalWrite(greenLedPin,HIGH);
    // 发送应答指令到串口
    Serial.println("ACK:GREEN_LED:1");
  }else if (WiFi_Control == "GREEN_LED:0") {
    // 熄灭LED（低电平）
    digitalWrite(greenLedPin, LOW);
    // 发送应答指令到串口
    Serial.println("ACK:GREEN_LED:0");
  } else if (WiFi_Control == "BLUE_LED:1") {
    // 熄灭LED（低电平）
    digitalWrite(blueLedPin,HIGH);
    // 发送应答指令到串口
    Serial.println("ACK:BLUE_LED:1");
  }else if (WiFi_Control == "BLUE_LED:0") {
    // 熄灭LED（低电平）
    digitalWrite(blueLedPin, LOW);
    // 发送应答指令到串口
    Serial.println("ACK:BLUE_LED:0");
  }
  // 清除指令字符串，避免重复执行
  WiFi_Control = "";
}

2.2.3.6 UNO代码说明#

① 同理也是与控制单个LED的代码逻辑一样，使用if对每个按键对应的状态进行判断并再对应的状态下添加功能代码达到控制效果。

2.2.3.7 代码结果#

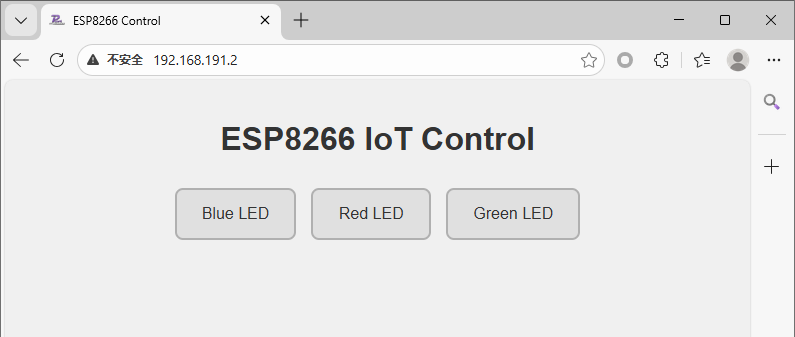

分别将ESP-01S与UNO开发板的代码上传成功后，将ESP-01S连接到UART口。按一下“ESP-01S Arduino wifi转串口扩展板”上的RST按键使ESP-01S模块复位重新连接WiFi并通过UNO开发板的串口打印IP地址，然后再连接同一个wifi设备的浏览器中输入IP搜索进入网页控制页面。
